Machine de formage de rouleaux de tubes en acier octogonaux

Profil d\"équipement<\/strong><\/h2>\n <\/span>\n <\/div>\n

\n

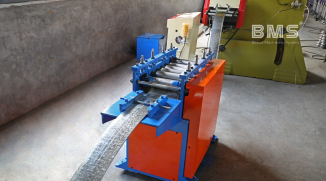

\n Conçue pour une production industrielle continue, cette machine de formage de rouleaux de tubes d\"acier octogonaux est la solution définitive pour fabriquer des axes de portes de volets roulants robustes, des systèmes de portes de garage avancés et des accessoires spécialisés pour automobiles ou motos. Le cadre en acier robuste H450 fournit une base solide et sans vibrations, garantissant que chaque tube octogonal émerge avec une précision dimensionnelle absolue. Les opérateurs remarqueront immédiatement le fonctionnement fluide et silencieux du système d\"entraînement par chaîne et engrenages usinés avec précision. Revêtu d\"une finition bleue industrielle, noire et orange très visible, l\"équipement a non seulement un aspect professionnel dans l\"usine, mais résiste également à l\"usure quotidienne. En intégrant une simulation avancée de formage 3D pendant la phase de conception, la machine garantit une surface impeccable et sans rayures sur chaque bobine d\"acier galvanisé traitée, répondant ainsi aux exigences esthétiques et structurelles strictes des projets de construction modernes.\n <\/p>\n

\n

\n \n <\/p>\n \n <\/div>\n <\/span>\n <\/div>\n <\/div>\n\n

\n

\n

Description du produit<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n

\n

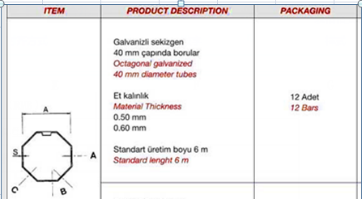

\n La polyvalence et la sécurité sont au cœur de cette ligne de formage. Reconnaissant que les exigences du projet fluctuent, cette machine offre des capacités de compatibilité et de personnalisation exceptionnelles. Grâce à un système d\"échange d\"outils de type cassette très efficace, une seule ligne de production peut être rapidement reconfigurée pour fabriquer plusieurs tailles de tubes octogonaux, notamment des profils de 40 mm, 60 mm et 70 mm. Cette flexibilité améliore considérablement le retour sur investissement des installations de fabrication, éliminant ainsi le besoin d\"acheter des machines distinctes pour des spécifications différentes.\n <\/p>\n

\n \n <\/p>\n

\n De plus, l\"ensemble du système est construit selon les normes internationales CE, avec des capots de protection complets sur tous les composants de transmission et des mécanismes d\"arrêt d\"urgence stratégiquement placés pour garantir la sécurité totale de l\"opérateur dans l\"usine. L\"intégrité structurelle est garantie par un cadre en acier H450 robuste, qui absorbe les vibrations opérationnelles et maintient l\"alignement pendant des années d\"utilisation continue. Le tableau ci-dessous présente les spécifications techniques exactes qui animent cette unité de production fiable.\n <\/p>\n <\/div>\n \n

\n \n \n \n \n \n \n \n \n \n \n \n \n

Non.<\/strong><\/span><\/td>\n	<\/strong><\/span>Paramètres principaux <\/strong><\/span> <\/span> <\/strong><\/span><\/td>\n	<\/strong><\/span> Paramètres de la formation de la formation<\/strong><\/span><\/td>\n <\/tr>\n
1 et 1<\/span><\/td>\n	<\/span>Épaisseur de matériau<\/span><\/td>\n	<\/span><\/p> 0,5-0,6 mm<\/span><\/p><\/span><\/td>\n	Stations de formation<\/span><\/td>\n	20 stands<\/span><\/p><\/td>\n <\/tr>\n
2<\/span><\/td>\n	<\/span> Largeur d\"alimentation <\/span><\/p><\/td>\n	Accorfing au dessin<\/span><\/p><\/span><\/td>\n	Carrosserie<\/span><\/td>\n	H450<\/span> <\/p><\/span><\/td>\n <\/tr>\n
3 et 3<\/span><\/td>\n	Matériel de demande<\/span><\/td>\n	<\/span><\/p> Bobines d\"acier galvanisé<\/span><\/p> <\/span> <\/p><\/span><\/td>\n	Épaisseur de paroi latérale<\/span><\/td>\n	Q235 T 18 mm<\/span><\/p><\/span><\/td>\n <\/tr>\n
4<\/span><\/td>\n	Norme électrique<\/span><\/p><\/td>\n	380 V / 50Hz / 3ph<\/span> <\/p><\/span><\/td>\n	Diamètre de l\"arbre<\/span><\/td>\n	45 # Steel, φ75 mm<\/span><\/td>\n <\/tr>\n
5<\/span><\/td>\n	<\/span><\/p> <\/span><\/p> Dispositif de coupe à scie pneumatique<\/span><\/p> <\/span> <\/p><\/span><\/td>\n	<\/span><\/p> <\/span><\/p> lame de coupe en acier rapide<\/span><\/p> <\/span> <\/p><\/td>\n	Puissance du moteur principal<\/span><\/td>\n	11 kW<\/span><\/p><\/span><\/td>\n <\/tr>\n
6.<\/span><\/td>\n	Limite d\"élasticité<\/span><\/td>\n	<\/span><\/p> 350MPA<\/span><\/p><\/span><\/td>\n	Boulons à vis<\/span><\/td>\n	Grade 8.8 <\/span><\/td>\n <\/tr>\n
7<\/span><\/td>\n	Vitesse de formation <\/span><\/p><\/span><\/td>\n	6 m/min<\/span><\/p><\/td>\n	Largeur effective<\/span><\/p><\/span><\/td>\n	Accorfing au dessin<\/span><\/p><\/td>\n <\/tr>\n
8<\/span><\/td>\n	Système de contrôle<\/span><\/td>\n	Système de contrôle PLC <\/span><\/td>\n	Rouleau<\/span><\/td>\n	<\/span><\/p> <\/span><\/p> 45#, tours CNC, revêtement chromé dur<\/span><\/p> <\/span> <\/p> <\/span> <\/p><\/td>\n <\/tr>\n
9.<\/span><\/td>\n	Vitesse réduisent le moteur<\/span><\/td>\n	Série K<\/span><\/td>\n	Couleur de la machine <\/span> <\/td>\n	Bleu + noir + orange<\/span><\/p><\/td>\n <\/tr>\n
10<\/span><\/td>\n	Matériau de test<\/span><\/td>\n	BMS fournira la taille du matériau d\"alimentation à acheter 2 semaines avant les tests de la machine<\/span><\/p><\/td>\n <\/tr>\n <\/tbody>\n <\/table>\n \n \n <\/p>\n <\/div>\n\n \n \n \n Flux de travail opérationnel<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n La séquence de production est conçue pour une manutention fluide et ininterrompue des matériaux. De l’alimentation initiale de la bobine à l’empilage final, chaque étape est synchronisée pour éliminer les goulots d’étranglement et réduire le gaspillage de matériaux. Le processus commence au dérouleur, où les bobines d\"acier galvanisé sont déroulées en douceur. La matière passe ensuite dans un dispositif de nivellement de précision, garantissant une parfaite planéité avant d\"entrer dans la station de pré-poinçonnage. Ici, les trous nécessaires sont estampés avec un espacement exact. La transformation du noyau a lieu dans le laminoir de formage, où 20 postes de formage solides façonnent progressivement l\"acier plat en un profil octogonal parfait. Une fois formé, la scie pneumatique coupe le tube à la longueur exacte programmée dans le système de contrôle PLC, laissant un bord propre et sans bavure. Enfin, les tubes octogonaux finis glissent sur le support de sortie, prêts à être emballés ou assemblés immédiatement dans des portes de volets roulants.\n <\/p>\n \n Dérouleur --- Dispositif de nivellement --- Pré-poinçonnage --- Laminoir de formage --- Coupe à la scie --- Système de contrôle PLC --- Sortie de rack\n <\/p>\n \n \n <\/p>\n <\/span>\n <\/div>\n <\/div>\n\n \n \n Composants de la machine<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n 1. Dérouleur manuel : un ensemble<\/strong><\/h3>\n Capacité : MAX.3Tons ; Largeur d\"alimentation : Max. 600 mm, plage ID de bobine 508 ± 30 mm<\/p>\n Pour répondre aux diverses contraintes budgétaires et exigences d\"automatisation, les acheteurs peuvent choisir entre ce dérouleur manuel fiable ou passer à une version entièrement hydraulique. Les deux options garantissent une alimentation stable des bobines sans à-coups, protégeant ainsi l’intégrité de la surface de la matière première.<\/p>\n <\/p>\n\n 2. Dispositif de nivellement et dispositif de pré-poinçonnage<\/strong><\/h3>\n Jusqu'à quatre vers le bas trois au total sept rouleaux dispositif de redressage. Arrêtez de frapper<\/strong>.<\/p>\n Cette section aplatit l\"acier galvanisé avec une immense pression, éliminant les bobines et garantissant que le matériau pénètre parfaitement droit dans la section de formage. L\"unité de pré-perforation fonctionne avec une précision nette, laissant des bords de trou propres prêts pour un assemblage immédiat.<\/p>\n <\/p>\n <\/p>\n\n 3. Laminoirs à froid<\/strong><\/h3>\n Avec guide d'alimentation en matériau, <\/strong> châssis en tôle d'acier H450 soudé, fraisage/polissage. Épaisseur de la paroi latérale : 18 mm<\/strong>.<\/p>\n Rouleaux fabriqués à partir de 45# , tours CNC, revêtement chromé dur ; <\/strong> Diamètre des arbres = φ75 mm <\/strong>, usiné avec précision. Entraînement par engrenages et chaîne , 20 étapes pour former <\/strong>. le moteur principal = 11 kW <\/strong>, contrôle de la vitesse de fréquence.<\/p>\n Vitesse de formage : env. 6 m/min<\/strong>.<\/p>\n Tous les boulons à vis de qualité 8,8 (les usines bon marché utilisent une qualité inférieure de 4,8) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant la longue durée de fonctionnement de la machine.<\/p>\n Le savoir-faire de base brille ici. Chaque rouleau subit un meulage de précision rigoureux et est traité avec un chromage dur de 0,05 mm, garantissant une résistance maximale à l\"usure et aucun dommage au revêtement galvanisé. Des systèmes d\"entraînement à engrenages ou à chaîne en option sont disponibles pour répondre à des exigences de couple spécifiques.<\/p>\n \n \n \n <\/p>\n\n 4. Dispositif de coupe à scie pneumatique<\/strong><\/h3>\n Avec dispositif de coupe à scie ; Arrêtez de couper ; Matériau de la lame de coupe : lame de coupe en acier rapide. Garantie de performance : la coupe doit être lisse après réglage.<\/p>\n Les acheteurs peuvent choisir entre une coupe hydraulique standard ou une configuration de scie volante à grande vitesse. La lame en acier rapide tranche le profil octogonal avec un son distinct et aigu, laissant un bord sans bavure qui ne nécessite aucune finition secondaire.<\/p>\n <\/p>\n\n 5. Système de contrôle PLC<\/strong><\/h3>\n Contrôlez la quantité et coupez automatiquement la longueur. Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.<\/p>\n PLC : Delta (marque TAÏWAN) | Onduleur : Delta (marque TAIWAN) | Écran tactile : WEINVIEW (marque TAIWAN) | Encodeur : Omron (marque japonaise) | Bas de l\"interrupteur, voyant lumineux, alimentation, relais intermédiaire, contacteur CA, relais thermique : Schneider Electric (marque France) | Commutateur d\"air : LG-LS (marque coréenne).<\/p>\n Tolérance de coupe à longueur ≤ ± 1 mm. Tension de contrôle 24V.<\/p>\n Faire fonctionner cette machinerie complexe est remarquablement simple. L\"écran tactile PLC hautement intégré permet des ajustements instantanés de la longueur et des lots. De plus, la machine est équipée de volants à marquage numérique et d\"échelles de réglage, ce qui réduit considérablement la courbe d\"apprentissage des nouveaux opérateurs et réduit les temps de changement de profil à quelques minutes seulement.<\/p>\n <\/p>\n\n 6. Quitter le support<\/strong><\/h3>\n non alimenté, 2 unités.<\/p>\n Les tables de sortie standard non alimentées récupèrent en toute sécurité les tubes finis. Pour les opérations à volume plus élevé, un système d\"empilage automatisé peut être intégré en tant que mise à niveau optionnelle, réduisant ainsi davantage le travail manuel.<\/p>\n <\/p>\n <\/p>\n \n Les spécifications et les photos ci-dessus sont uniquement à titre de référence, les spécifications exactes peuvent légèrement différer et doivent se référer à la machine.<\/p>\n <\/div>\n <\/div>\n <\/div>\n\n \n \n Emballage et expédition<\/strong><\/span><\/h2>\n <\/span><\/span><\/strong><\/span>\n <\/div>\n \n \n Méthode d'emballage : <\/span><\/strong>Le corps principal de la machine est nu et <\/span>recouvert d'un film plastique (pour protéger de la poussière et de la corrosion), <\/span>chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et une serrure, adapté au transport longue distance.<\/span><\/p>\n Nous comprenons que la logistique internationale nécessite une préparation rigoureuse pour garantir que votre investissement arrive en parfait état. Avant l\"emballage, toutes les surfaces métalliques exposées du corps principal de la machine sont méticuleusement enduites d\"huile antirouille de qualité industrielle. L’ensemble de l’équipement est ensuite étroitement recouvert d’un film plastique épais et durable pour le protéger de la poussière, de l’humidité et de l’air salin corrosif pendant le transit océanique. Une fois chargé dans le conteneur d\"expédition, le cadre en acier robuste H450 est solidement ancré au sol du conteneur à l\"aide de câbles en acier à haute résistance et de mécanismes de verrouillage spécialisés. Cette méthode d\"emballage complète neutralise complètement les mouvements de roulement et de tangage du transport longue distance, garantissant que la ligne de profilage sera prête pour une installation immédiate et des tests dès son arrivée dans vos installations.<\/p>\n <\/p>\n <\/p>\n <\/div>\n \n \n \n \n Conditions de commerce<\/strong><\/p><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n Quantité minimum de commande (MOQ) : <\/strong> 1 ensemble <\/li>\n Délai de livraison : <\/strong> environ 45 jours ouvrables <\/li>\n Port de chargement : <\/strong> Port de Xiamen <\/li>\n Type de paiement : <\/strong> par T/T ou par L/C <\/li>\n Marchés d'exportation : <\/strong> Exporté avec succès vers plus de 50 pays et régions, dont Taiwan, Royaume-Uni, France, Singapour, Grèce, Australie, États-Unis, Mexique, Brésil, Chili, Bolivie, Trinidad, Israël, Arabie Saoudite, etc.<\/li>\n <\/ul>\n \n Notre division d\"exportation expérimentée gère toute la documentation et la coordination logistique, garantissant un processus d\"approvisionnement rationalisé pour les acheteurs mondiaux qui investissent dans notre technologie de profilage. Nous proposons des structures de paiement flexibles, acceptant à la fois T/T et L/C pour s\"adapter à vos protocoles financiers. Avec un délai de livraison standard d\"environ 45 jours ouvrables, nous accordons la priorité à la ponctualité sans compromettre nos phases rigoureuses de tests avant expédition. Le chargement depuis le port stratégique de Xiamen nous permet de sécuriser des routes maritimes efficaces dans le monde entier. Cette vaste empreinte mondiale témoigne de la fiabilité de nos équipements et de notre engagement envers la réussite à long terme de nos clients.\n <\/p>\n <\/p>\n <\/div>\n <\/div>\n <\/div>\n <\/div>\n <\/div>\n \n \n \n \n \n <\/div>\n \n <\/span>\n <\/span>\n <\/span>\n <\/p>\n \n \n \n \n <\/span>\n <\/strong>\n <\/p>\n \n \n \n \n <\/span>\n <\/strong>\n \n <\/p>\n <\/p>\n \n \n \n \n <\/p>\n \n \n <\/p>\n \n \n<\/div><\/div>","type":"7"}
