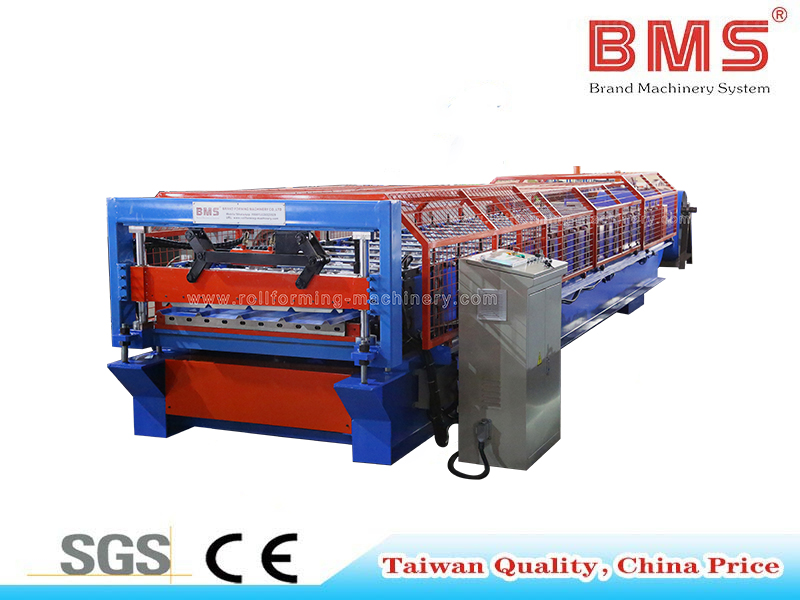

Machine de formage de rouleaux de panneaux AG 0,3-0,8 mm avec couvercle de sécurité

Ventes chaudes aux États-Unis/Canada

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX19.05-914.4
Marque de produit:
BMS

Description du produit

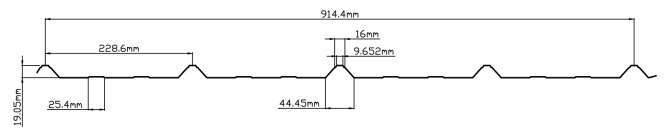

Profil

La machine de formage de rouleaux de panneaux AG est conçue pour produire des panneaux de toiture et de mur métalliques de haute précision avec une plage d"épaisseur de 0,3 à 0,8 mm. La conception précise du profil garantit des dimensions précises, offrant une excellente intégrité structurelle et une excellente résistance aux intempéries pour diverses applications de construction métallique.

Description du produit et paramètres principaux

Équipé d"un capot de sécurité complet, ce laminoir à rouleaux assure la protection de l"opérateur tout en maintenant des cadences de production efficaces de 15 à 20 m/min. Conçue pour le traitement des tôles d"acier galvanisées (GI), galvalume (GL) et colorées, la machine est dotée d"un châssis en acier H450 robuste et de 20 stations de formage stables. L"intégration de systèmes de contrôle PLC avancés permet une mesure précise de la longueur et un fonctionnement automatisé, ce qui en fait une solution idéale pour la fabrication de matériaux de construction à grande échelle.

Non.	Paramètres principaux		Paramètres de la formation de la formation
1 et 1	Épaisseur de matériau	0,3-0,8 mm	Stations de formation	20 étapes
2	Largeur d"alimentation	D"après les dessins	Carrosserie	H450
3 et 3	Matériel de demande	GI, GL, tôle enduite de couleur, tôle galvanisée	Épaisseur de paroi latérale	Q235 T18mm
4	Norme électrique	220V / 60Hz / 3ph	Diamètre de l"arbre	45 # Steel, φ75 mm
5	Matériau de coupe	CR12MOV	Puissance du moteur principal	7,5 kW
6.	Limite d"élasticité	350-550Mpa	Boulons à vis	Grade 8.8
7	Vitesse de formation	15-20m / min	Largeur effective	914,4 mm
8	Système de contrôle	Système de contrôle PLC	Rouleau	GCR15, traitement thermique HRC58—62
9.	Moteur hydraulique	4KW	Couleur de la machine	Bleu + noir + orange
10	Matériau de test	BMS fournira la taille du matériau d"alimentation à acheter 2 semaines avant les tests de la machine

Se dérouler

Le processus de production est hautement automatisé pour garantir une efficacité maximale et une qualité constante des panneaux. Le flux de travail continu minimise l"intervention manuelle depuis l"alimentation des bobines jusqu"à l"empilage du produit final :

Dérouleur → Dispositif d"alimentation → Moulin de formage principal → Dispositif de post-coupe hydraulique → Système de contrôle PLC → Station hydraulique → Rack de sortie*3

Affichage des composants de la machine

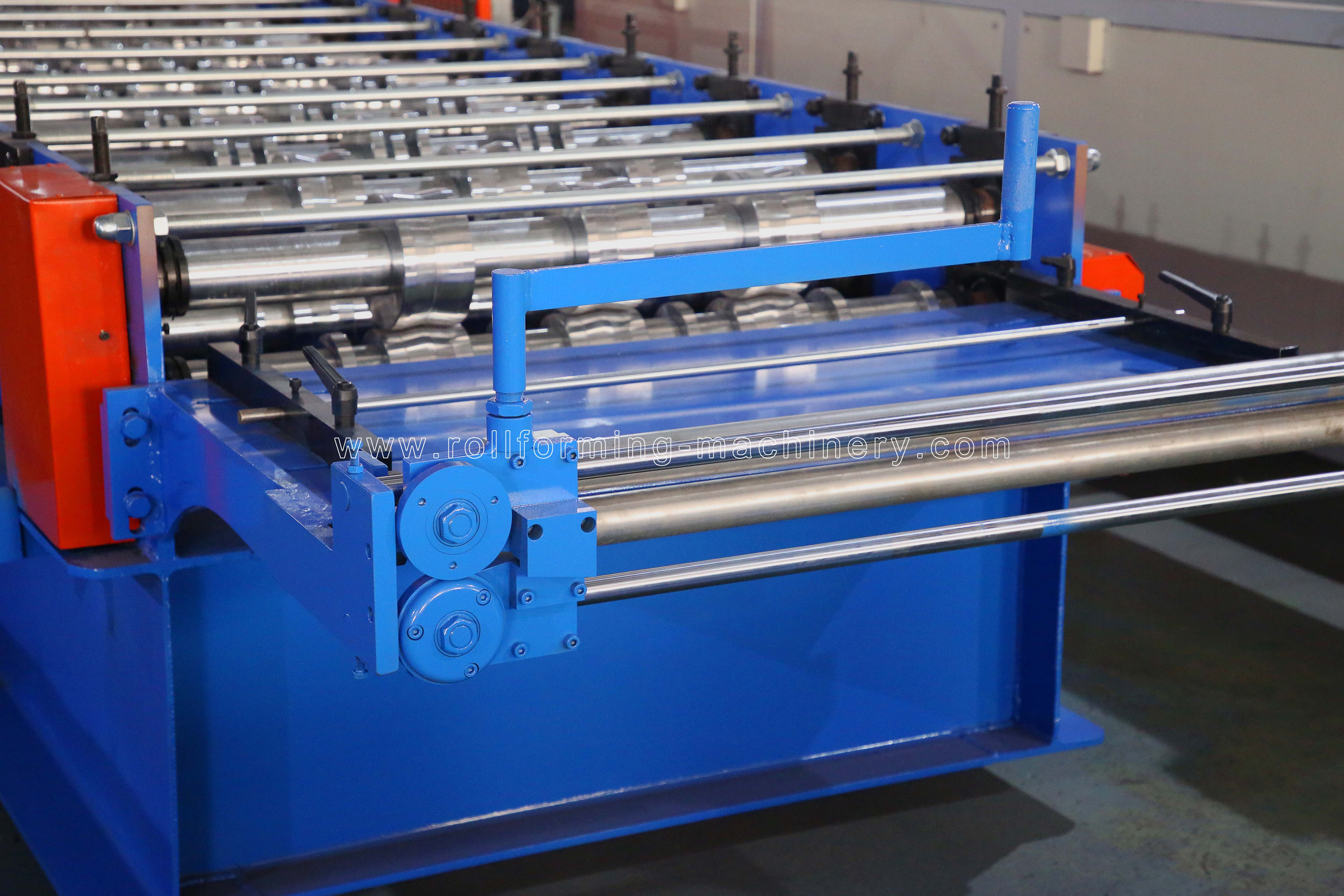

Dispositif d"alimentation

Le dispositif d'alimentation est construit pour guider le matériau en douceur dans le laminoir de profilage, empêchant efficacement la déviation du matériau et minimisant les déchets. Le châssis de la carrosserie est soudé avec à haute résistance de l'acier de type 450# H pour une stabilité exceptionnelle. Les rouleaux sont fabriqués à partir d' acier 45# de qualité supérieure , traités par des tours CNC et traités thermiquement pour une durabilité accrue. Un traitement noir ou un revêtement en chrome dur en option est disponible pour répondre aux exigences de production spécifiques.

Moulin à former du rouleau principal

Servant de noyau de la ligne de production, le laminoir principal assure des profils de panneaux précis et une résistance à l"usure à long terme. Equipé d"un guide d"alimentation en matière efficace, il évite le gaspillage de matière lors des opérations à grande vitesse. La construction robuste garantit des performances stables même lors de processus de profilage continus et intensifs.

Pré-coupeur manuel

Conçu pour une utilisation facile et des économies de matériaux significatives, le pré-coupeur manuel est intelligemment connecté au système de contrôle PLC. Le PLC calcule la longueur de profil requise pendant le profilage. Lorsqu"un changement de matériau est requis, le système avertit l"opérateur de cisailler manuellement la bobine avant qu"elle n"entre dans le broyeur principal. Cette fonction avancée garantit qu’aucun déchet n’est généré lors des changements de matériaux.

Coupe-poste hydraulique

Le dispositif de post-coupe est doté d'une conception de lame de coupe en deux parties qui garantit une coupe nette sans coupure ni déformation. Alimenté par un moteur hydraulique de 3 kW provenant de la station hydraulique du moteur principal, il fournit une pression de coupe de 0 à 16 MPa avec un temps de coupe rapide de 2 secondes. Les outils de coupe sont forgés à partir de Cr12MoV (équivalent au SKD11), traités thermiquement HRC58-62, offrant une durée de vie prolongée d'au moins un million de coupes.

Emballage et expédition

Méthode d’emballage : Pour garantir que la machine arrive dans vos installations en parfait état, nous appliquons des normes d’emballage strictes. Le corps principal de la machine est nu mais soigneusement recouvert d'un film plastique robuste pour le protéger contre la corrosion par la poussière et l'humidité. Il est ensuite chargé dans le conteneur d'expédition et fixé de manière stable à l'aide de câbles et de verrous en acier robustes. Cette méthode d’emballage professionnelle est spécialement conçue pour résister aux rigueurs du transport maritime sur de longues distances.

Produits fabriqués à la machine et détails de l"usine

La machine de formage de rouleaux de panneaux AG garantit une production de haute qualité pour les toitures métalliques et les panneaux muraux. Vous trouverez ci-dessous des exemples précis de profils produits par la machine, ainsi qu"un aperçu détaillé des capacités complètes de nos installations de fabrication.

Dossier de demande

La machine de formage de rouleaux de panneaux AG est conçue pour produire des panneaux AG de qualité supérieure qui répondent aux normes industrielles strictes pour la construction résidentielle et commerciale. Les panneaux finis présentent des dimensions précises, une excellente intégrité structurelle et une finition de surface constante, garantissant des performances optimales et une installation fiable dans diverses applications architecturales.

Machine de formage de rouleaux de panneaux AG

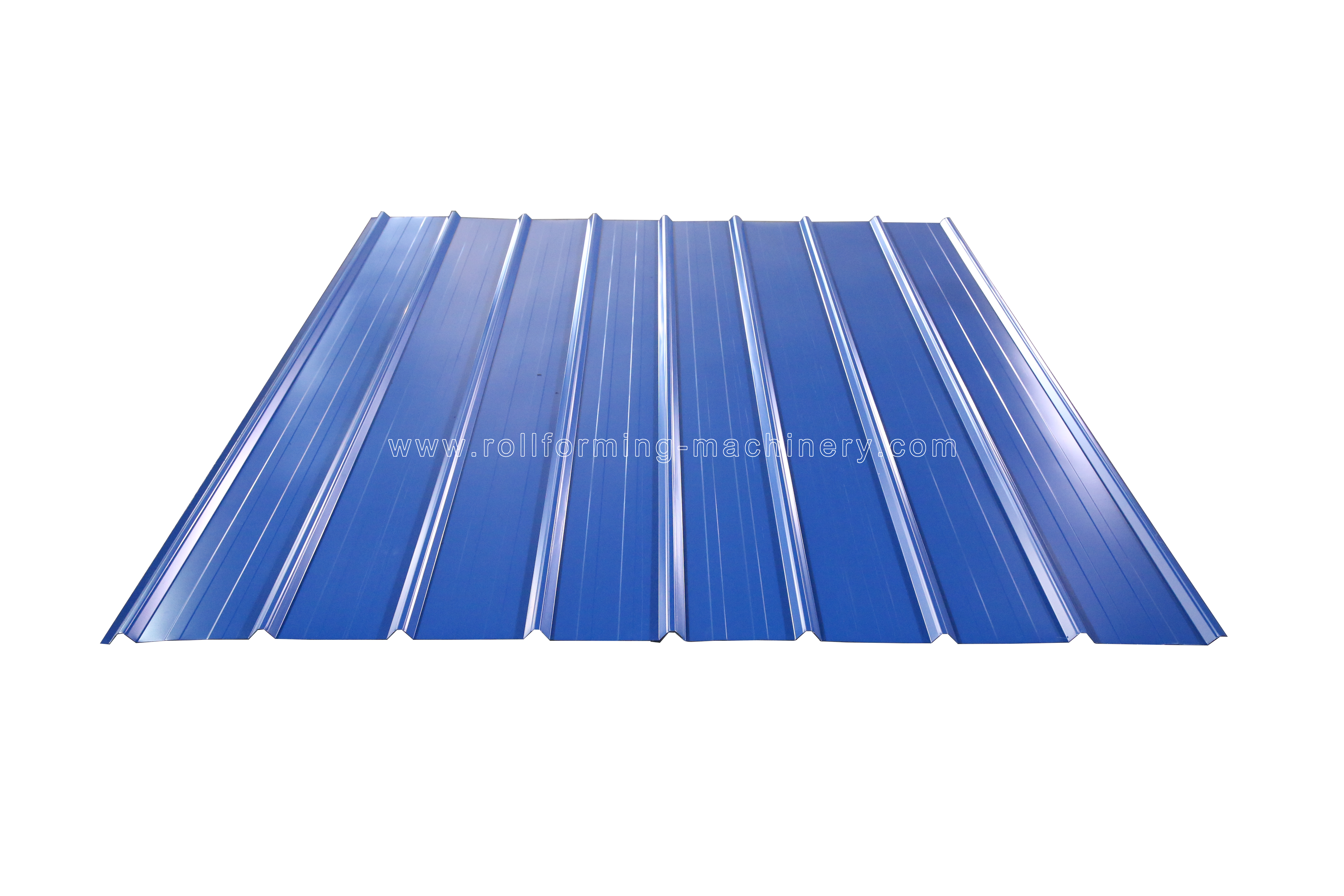

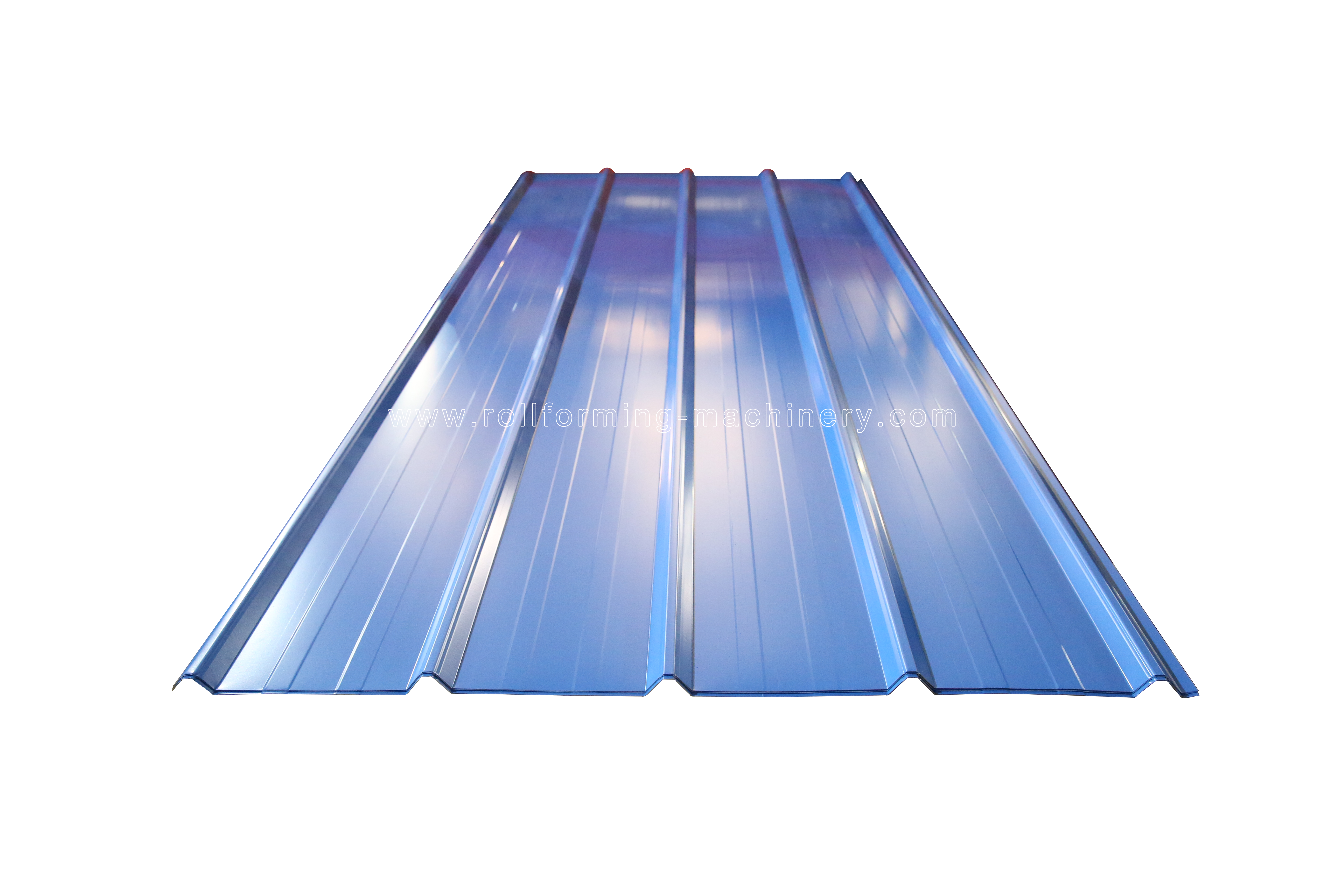

Produit fini de panneau AG

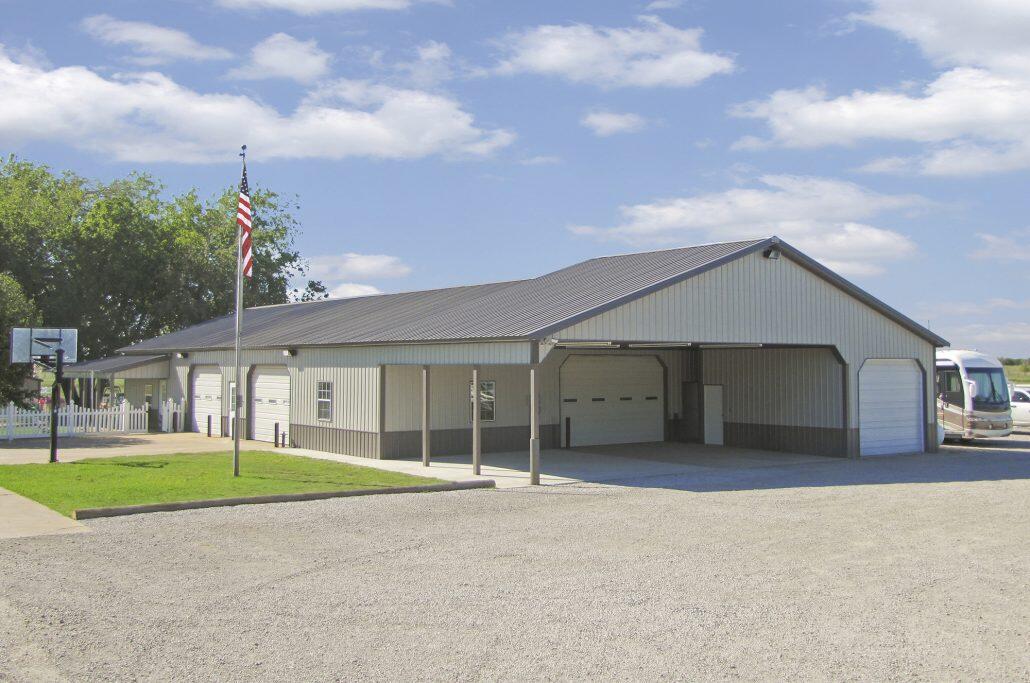

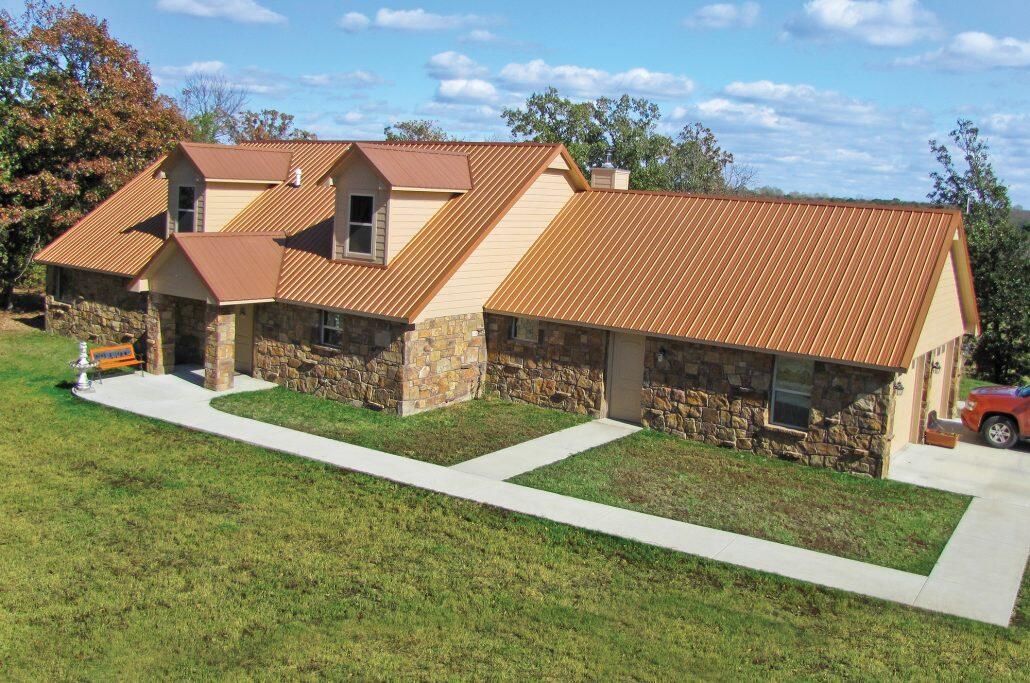

Grâce à leur résistance supérieure aux intempéries, leur durabilité structurelle et leur attrait visuel, les panneaux AG produits par cet équipement sont largement utilisés dans divers projets de construction. Des installations agricoles et entrepôts industriels aux toitures résidentielles modernes et aux revêtements de murs extérieurs, ces panneaux offrent une protection fiable et une valeur durable, réduisant efficacement les risques de maintenance pour les utilisateurs finaux.
