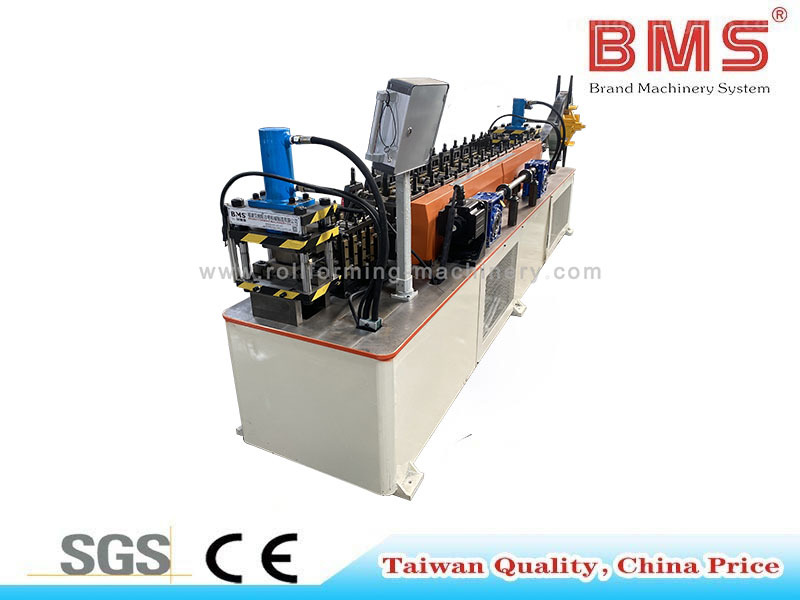

Machine de formage de rouleaux de renfort horizontal pour rayonnages

Machine de formage de rouleaux de renfort horizontal pour rayonnages

La production de composants de contreventement horizontaux est une étape cruciale dans la mise en place de systèmes d’entreposage sûrs, rigides et robustes. Notre équipement de profilage spécialisé est conçu pour s’intégrer de manière transparente à vos solutions de fabrication de logistique et de stockage plus larges. En transformant des bobines d"acier galvanisé brut en supports structurels de forme précise, cet équipement garantit que chaque rayonnage d"entrepôt assemblé peut supporter d"immenses capacités de charge. Nous comprenons que les achats industriels exigent de la fiabilité et des tolérances exactes ; par conséquent, notre système est conçu pour fournir des résultats cohérents et reproductibles qui s’alignent parfaitement avec les exigences complexes d’ingénierie des installations.

I. Avantages principaux et caractéristiques de la machine

• Fonction de poinçonnage en ligne intégrée pour une installation pratique : le fonctionnement rythmé et puissant de l'unité de poinçonnage hydraulique crée des trous propres et sans bavures directement sur la ligne de production continue. Cela élimine le besoin de traitement secondaire, accélérant considérablement votre taux de production et garantissant que chaque support horizontal s'aligne parfaitement lors de l'assemblage final des racks d'entrepôt.

• Les rouleaux sont trempés après un usinage fin avec de l'acier moulé Cr12Mov (=D2=SKD11) et un traitement thermique HRC 58-62, pour un long travail de plus de 10 ans : lorsque vous touchez la surface brillante et usinée avec précision de ces rouleaux, vous ressentez la durabilité de qualité industrielle. Ce traitement thermique rigoureux garantit une résistance exceptionnelle à l’usure contre le frottement continu du métal, se traduisant par des coûts de maintenance considérablement réduits et un retour sur investissement exceptionnel sur une décennie d’utilisation intensive.

• Conception technique de Taiwan, servomoteur + entraînement par engrenages pour un formage de haute précision, durée de vie de la machine plus de deux fois supérieure à celle des autres machines bon marché indiennes et chinoises : écoutez le bourdonnement doux et à faibles vibrations de la transmission à engrenages. Ce système d'entraînement avancé garantit que la tôle avance avec une stabilité absolue, empêchant le glissement du matériau et maintenant une intégrité dimensionnelle stricte sur des milliers de mètres de production.

• Offres spéciales aux Philippines et en Indonésie : l'équipement a prouvé sa fiabilité sans faille dans des climats tropicaux exigeants et très humides. Ses boîtiers électriques robustes et ses composants résistants à la rouille garantissent un fonctionnement ininterrompu, ce qui en fait un atout de confiance pour l'expansion des installations en Asie du Sud-Est.

• Services exclusifs de personnalisation et d'ingénierie : au-delà des spécifications standard, nous proposons des consultations d'ingénierie individuelles. Nous pouvons adapter les profils de rouleaux et les matrices de poinçonnage pour qu'ils correspondent à vos dessins de profils exclusifs, aux exigences de tolérance exactes et aux budgets de projet spécifiques, garantissant ainsi que la machine finale s'adapte parfaitement à votre écosystème de production unique.

II. Spécifications techniques et configurations flexibles

Configurations facultatives flexibles

Pour s"adapter aux différentes capacités de production et plans de dépenses en capital, nous proposons des options de configuration hautement adaptables. Les installations visant une automatisation maximale peuvent opter pour des dérouleurs hydrauliques et des transmissions à boîte de vitesses haut de gamme, garantissant que les bobines d"acier galvanisé lourdes sont manipulées avec une intervention manuelle minimale. Alternativement, pour les opérations privilégiant la rentabilité initiale sans sacrifier la précision du formage du noyau, les dérouleurs manuels et les entraînements par chaîne robustes constituent une solution exceptionnellement fiable. Vous avez également la possibilité de sélectionner des composants de commande électrique auprès de grandes marques internationales telles que Schneider, Siemens ou Delta, garantissant ainsi une intégration transparente avec vos protocoles de maintenance d"usine existants.

III. Affichage des composants de la machine et flux de travail automatisé

Soyez témoin de l’efficacité synchronisée d’une ligne de production entièrement automatisée. Le processus commence au niveau du dispositif de guidage d"alimentation, qui aligne méticuleusement la feuille GI entrante. Cette première étape critique empêche la dérive des matériaux, garantissant que l"acier entre parfaitement droit dans les stations de poinçonnage et de formage, ce qui est essentiel pour maintenir l"intégrité structurelle des supports de rayonnage finaux.

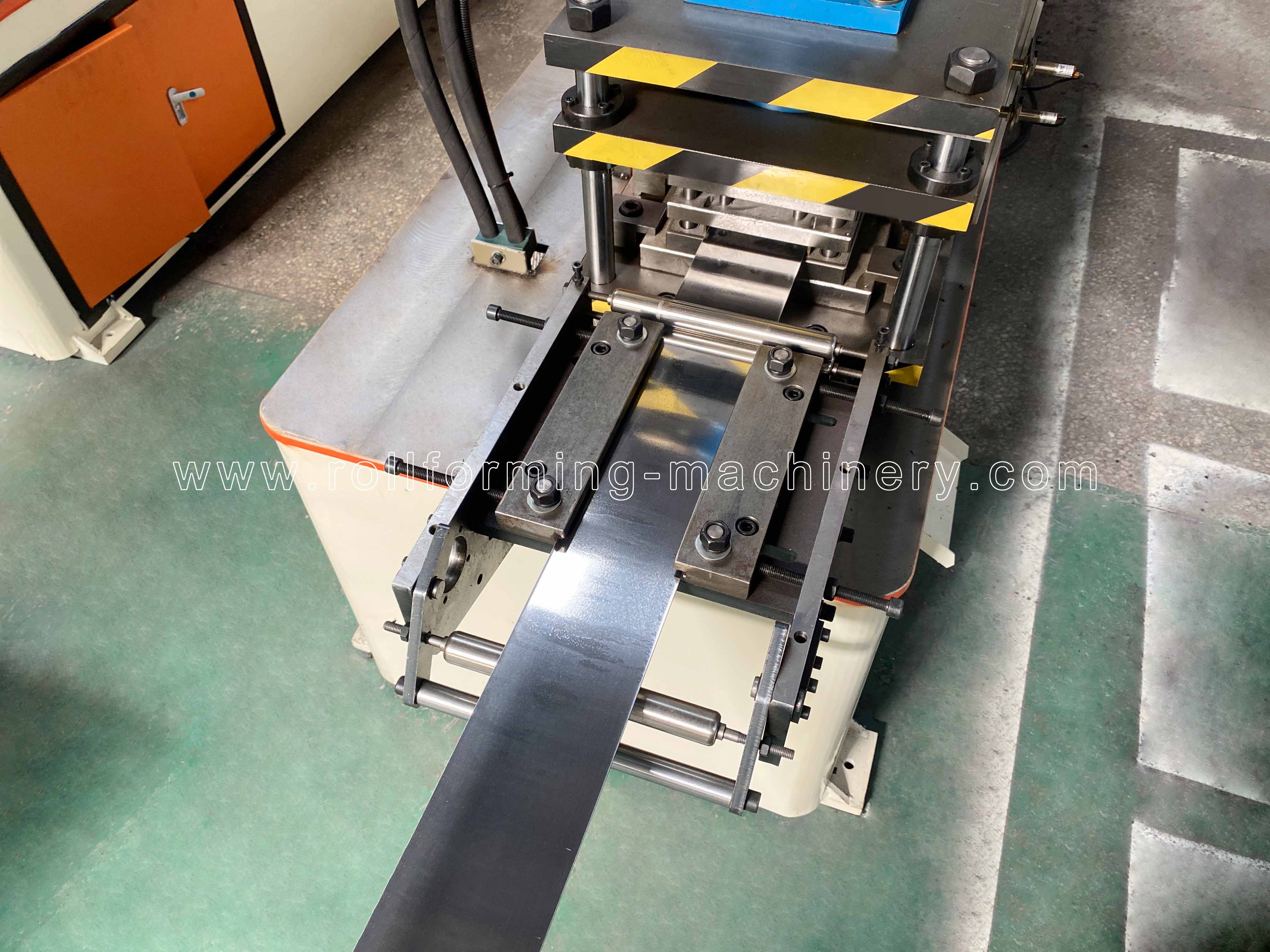

Appareil de guidage d"alimentation

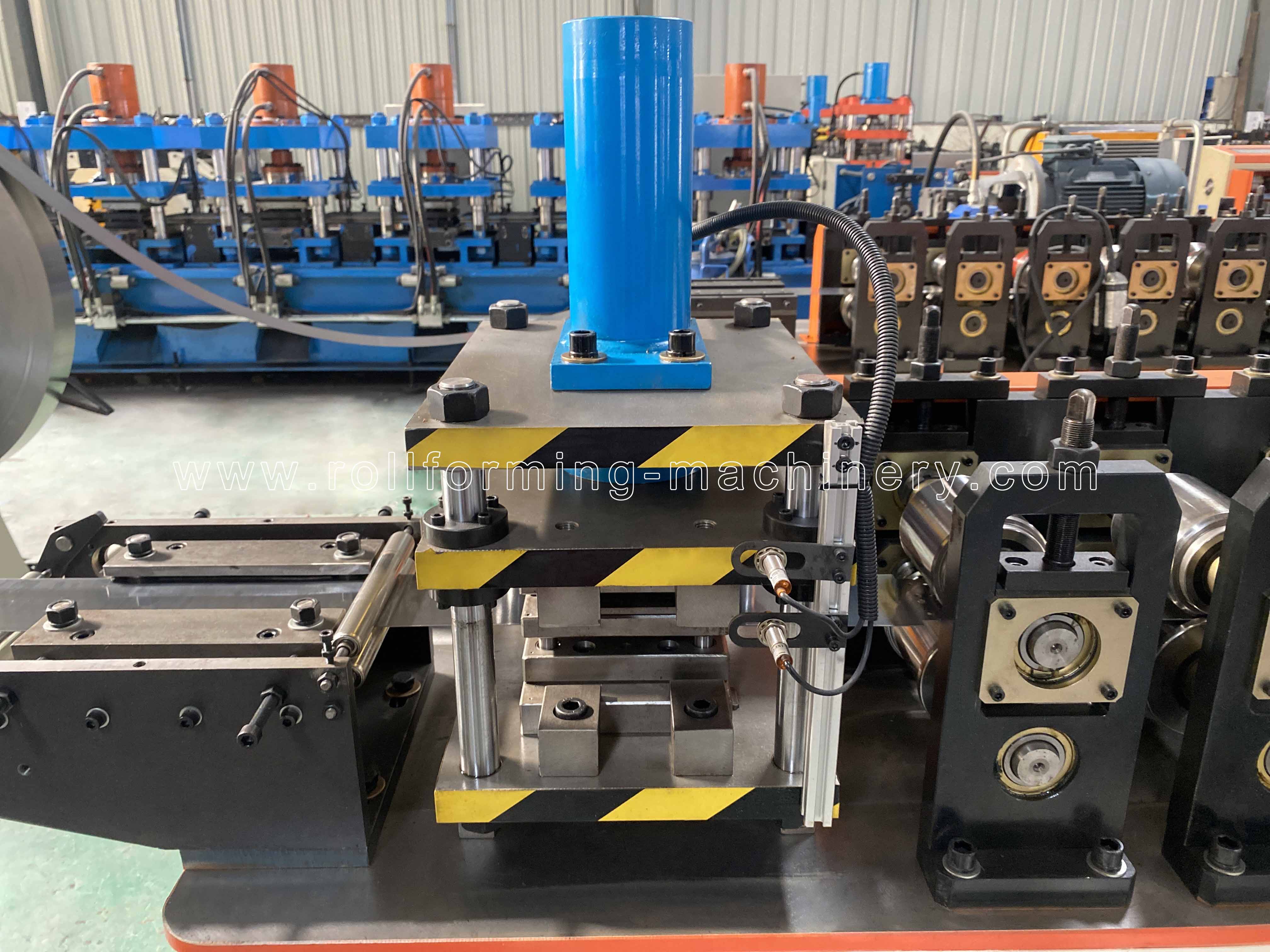

Dispositif de poinçonnage

Après le poinçonnage en ligne précis, le matériau entre au cœur du système : la profileuse principale en 12 étapes. Ici, les rouleaux Cr12Mov façonnent progressivement l"acier avec une force immense, tout en fonctionnant avec une fluidité contrôlée. Enfin, le post-cutter, utilisant des lames en acier SKD11, cisaille le profilé formé à des longueurs exactes avec une tolérance de coupe de ≤ ± 1 mm, laissant un bord net prêt pour un assemblage immédiat.

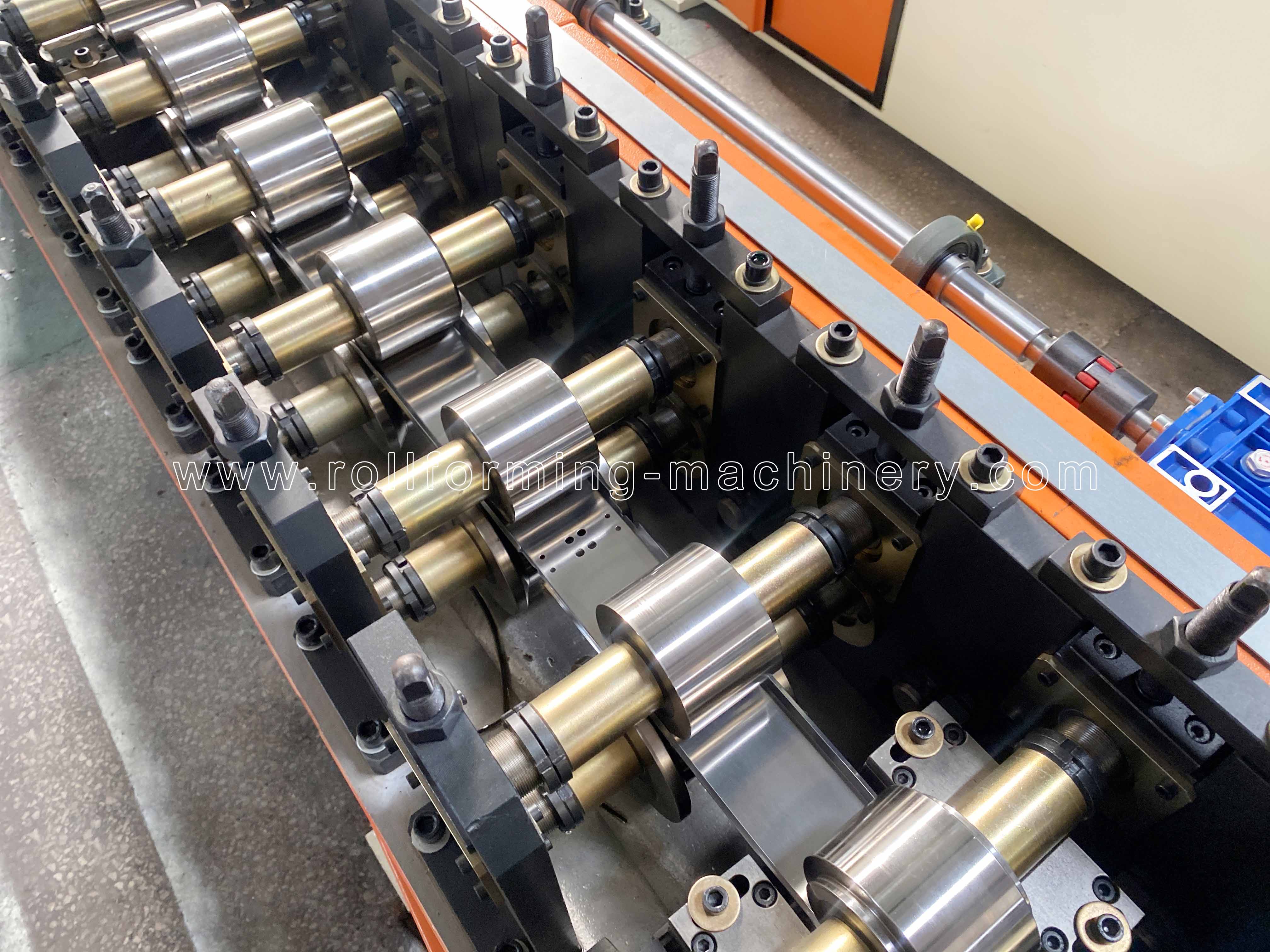

Machine de formation de rouleau principal

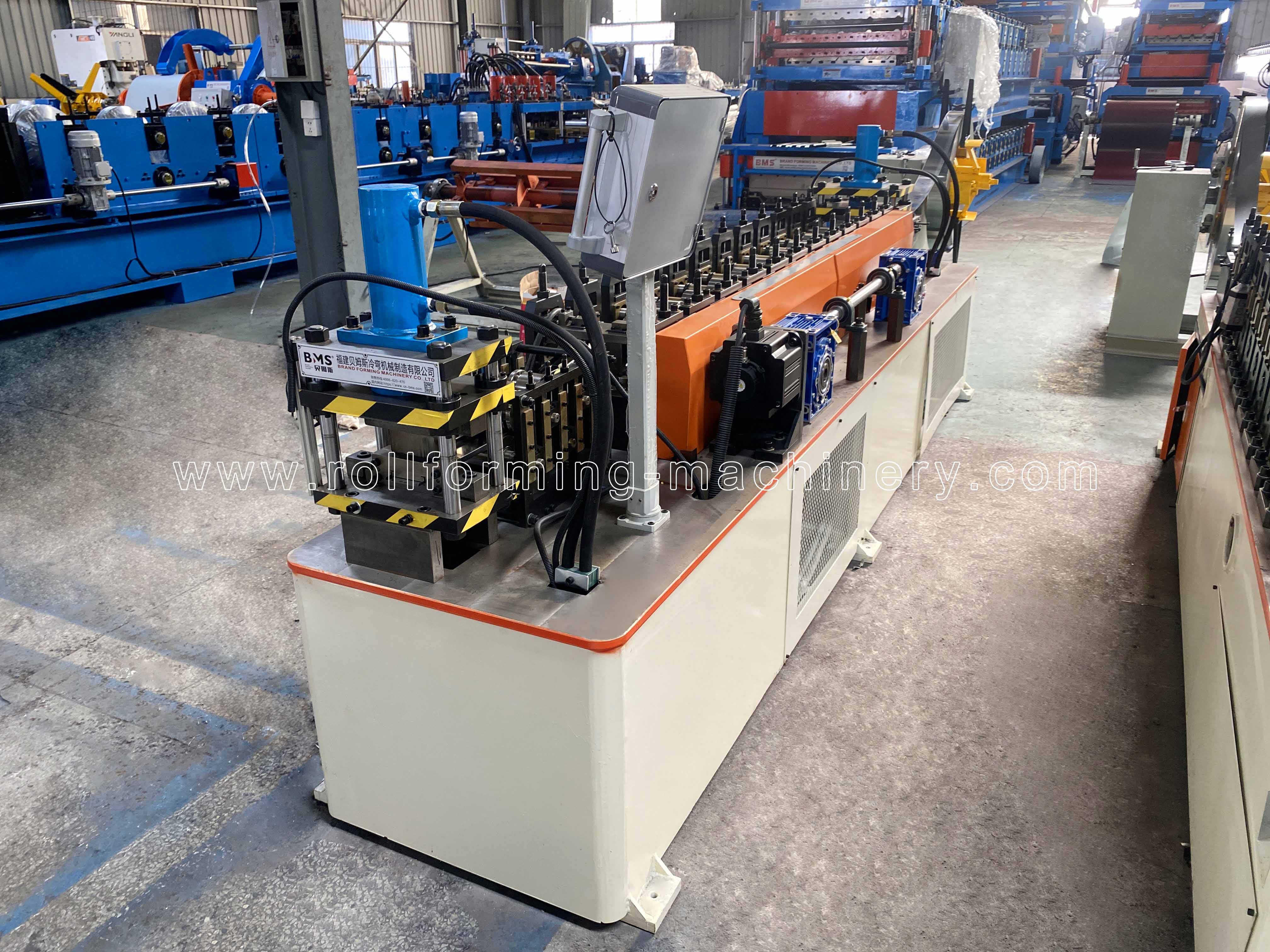

Coupe-poste

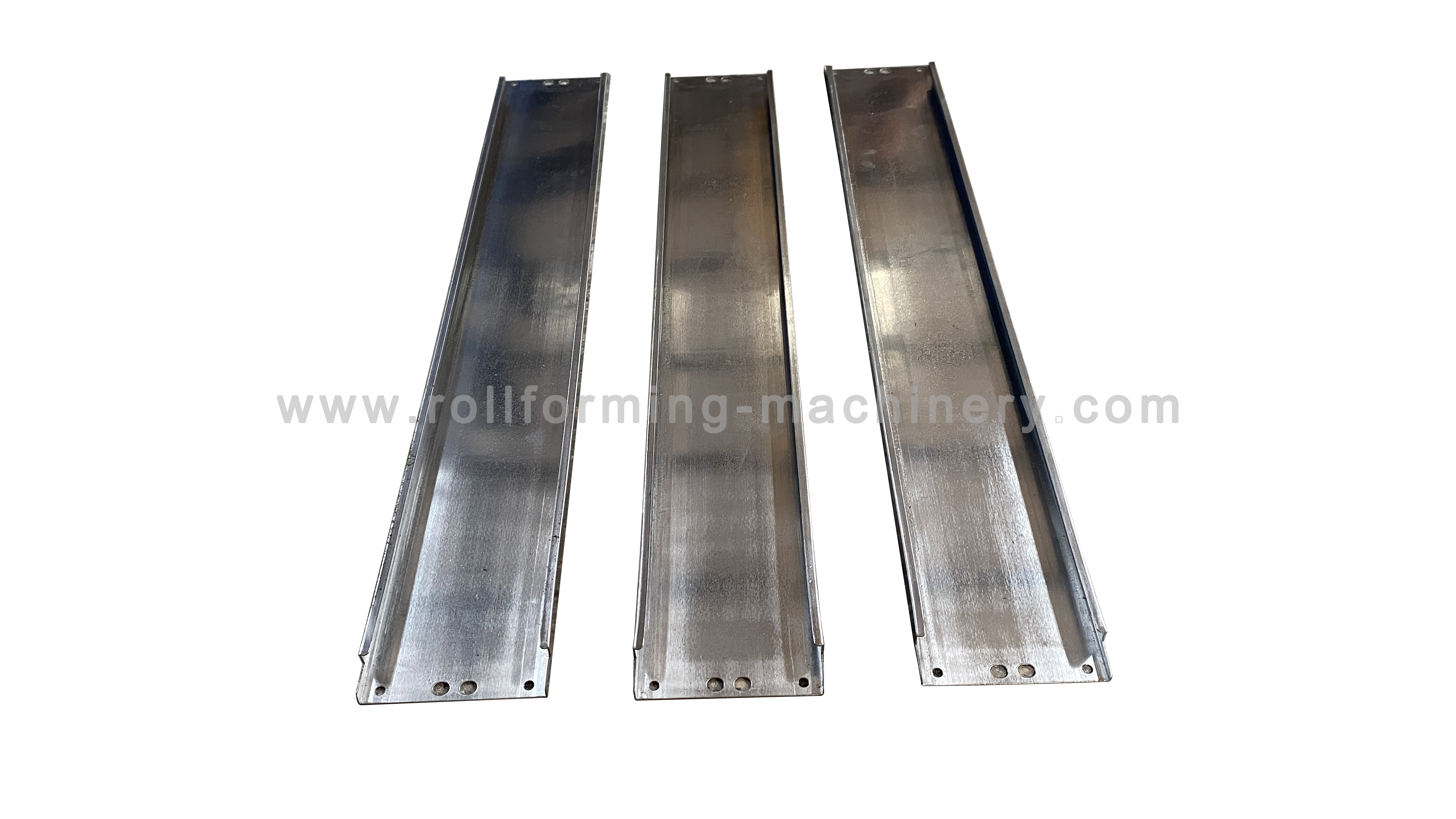

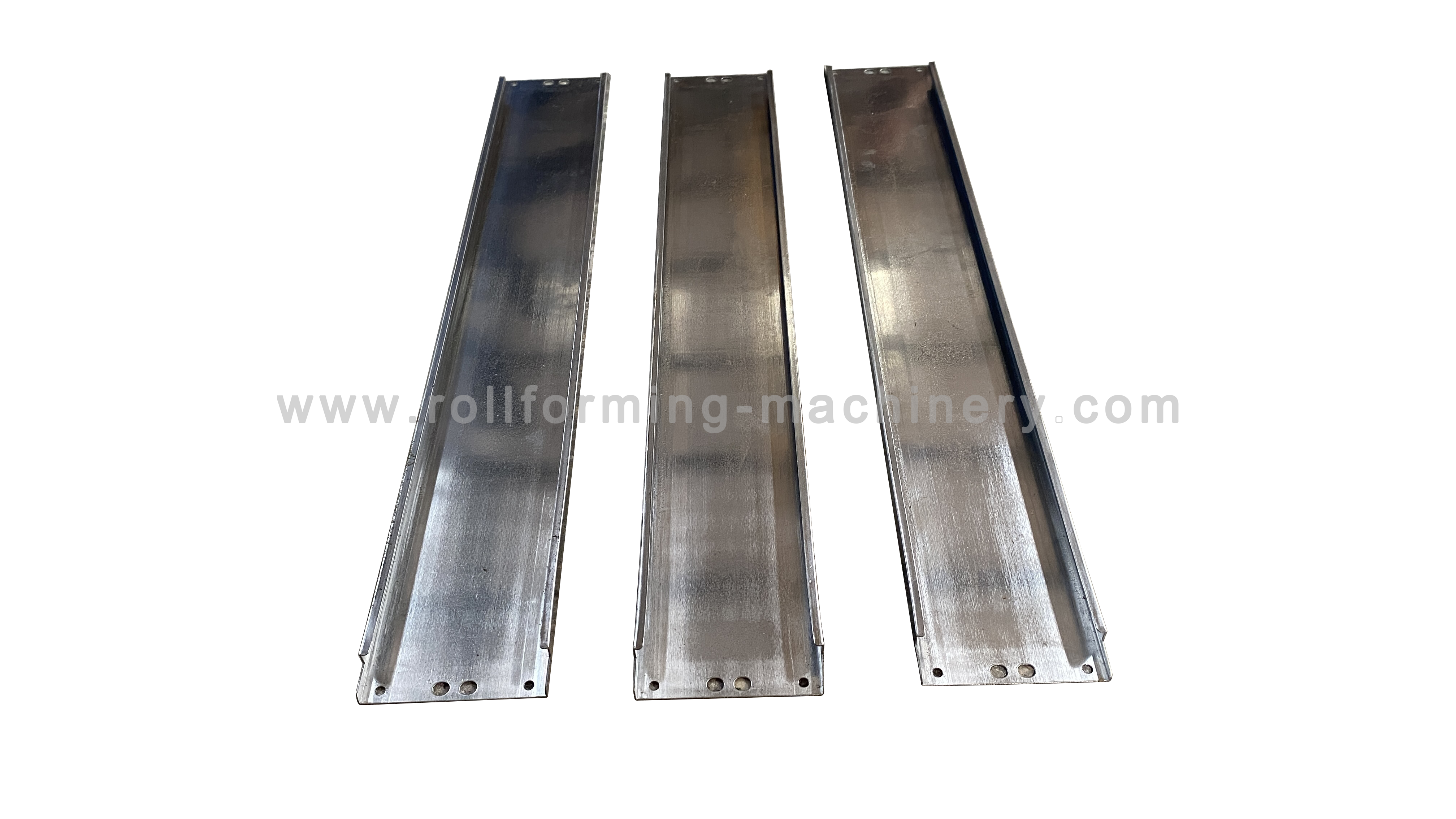

IV. Profils finis et applications de rayonnages d"entrepôt

La valeur ultime de cet équipement réside dans l’intégrité structurelle des supports horizontaux qu’il produit. Conçus pour traiter des tôles d"acier galvanisées (GI) d"une épaisseur de 0,6 à 1,0 mm et d"une limite d"élasticité de 235 à 345 MPa, les profilés de sortie présentent des caractéristiques de charge exceptionnelles. Ces renforts forment le cadre horizontal des rayonnages à palettes robustes, assurant la stabilité latérale et empêchant la torsion structurelle sous des charges massives d"entrepôt. La tolérance de coupe stricte de ≤ ± 1 mm garantit que les équipes d"installation sur le terrain ne rencontreront aucun problème d"alignement, réduisant ainsi considérablement le temps d"assemblage et les coûts de main-d"œuvre.

V. Foire aux questions (FAQ) et guide de sélection

Comment cette machine s’intègre-t-elle dans une ligne de production de rayonnages d’entrepôt plus large ?

Ce profileur de renfort horizontal est conçu pour fonctionner en tandem avec des machines de formage de rouleaux à crémaillère verticale et des lignes de production de poutres étagées. En standardisant les systèmes de contrôle PLC (en utilisant des marques mondialement reconnues comme Siemens ou Schneider) et en maintenant une vitesse de travail constante de 15 à 20 m/min, il se synchronise parfaitement avec la production globale de votre usine, garantissant qu"aucun goulot d"étranglement ne se produise dans le processus de fabrication de vos systèmes de stockage.

Quelle est la différence entre les formeuses à rouleaux de contreventement standard et personnalisées ?

Alors que nos machines standard gèrent efficacement les conceptions typiques de canaux en C ou de renforts tubulaires, nos solutions personnalisées sont adaptées aux mécanismes de verrouillage exclusifs ou aux géométries transversales uniques. Si votre solution logistique nécessite des modèles de trous spécifiques pour un assemblage sans boulons ou des nervures renforcées pour les zones sismiques, notre équipe d"ingénieurs modifie les stations de rouleaux en 12 étapes et les matrices de poinçonnage pour répondre à ces exigences exactes sans compromettre l"intégrité structurelle du matériau GI.

Comment pouvons-nous nous assurer que la machine répond à nos dessins de profil et à notre budget spécifiques ?

Le processus d"approvisionnement commence par un examen technique détaillé de vos dessins de profil. Nous analysons la limite d"élasticité requise (235-345MPa) et l"épaisseur du matériau (0,6-1,0 mm) pour déterminer le diamètre de l"arbre nécessaire (ф40 mm) et la puissance du moteur (4 kW principal, pompe 5,5 kW). En fonction de votre allocation de capital, nous proposons ensuite l"équilibre optimal d"automatisation, comme le choix entre un dérouleur manuel ou hydraulique, vous garantissant d"atteindre l"efficacité de production la plus élevée possible dans le cadre de vos paramètres financiers spécifiés.
