Machine de formage de rouleaux de support d'étagère adaptée aux étagères légères

Partager sur:

Machine de formage de rouleaux de support d'étagère adaptée aux étagères légères

Machine de formage de rouleaux de tuyaux en P pour étagère de taille unique (machine de formage de rouleaux de poutres étagées)

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX28-81
Marque de produit:
BMS

Profil

20200227140131_63245

Description du produit

Matériel	Matériel applicable	Acier galvanisé (GI), acier laminé à froid (CRC)
	Épaisseur de matériau	1,5-2,0 mm
	Avec limite d'élasticité	G235-345Mpa
Bobine	Largeur d'alimentation	600 mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.3 tonnes.
Machine	Châssis de base	H450 taper l'acier par soudage.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	GCr15 Acier (= Acier EN31)
	Station à rouleaux	28 étapes former
	Diamètre de l'arbre	ф70, usiné avec précision.
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	7,5KW (marque Polaroid)
	Moteur de pompe pour coupeur	5,5 kW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Flux de travail

Dérouleur et dispositif de nivellement → Dispositif d'alimentation et de poinçonnage de servomoteur → Alimentation Dispositif de guidage → Système de formage de rouleaux → Dispositif hydraulique de poinçonnage et de découpe de poteaux → Rack de sortie

20200227140206_77592

Spécifications techniques

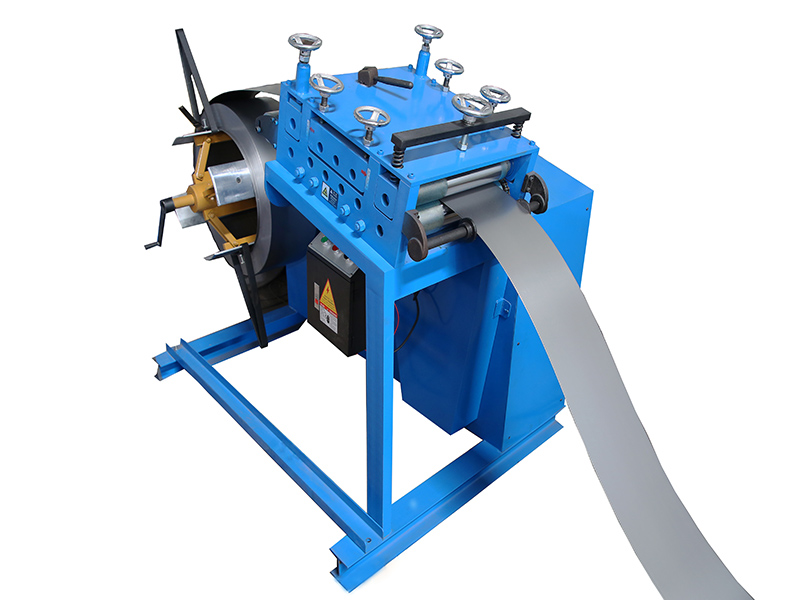

1) Dérouleur manuel : un ensemble

Non alimenté, contrôlez manuellement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier.

Largeur d'alimentation maximale : 600mm, plage d'identification de bobine 508 mm ± 30 mm.Capacité: Max.3 tonnes.

20191015110115_34904

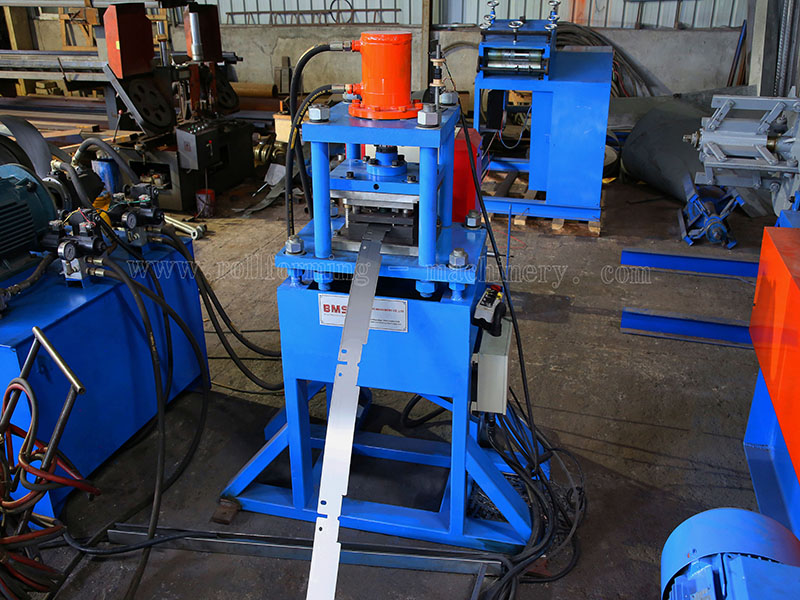

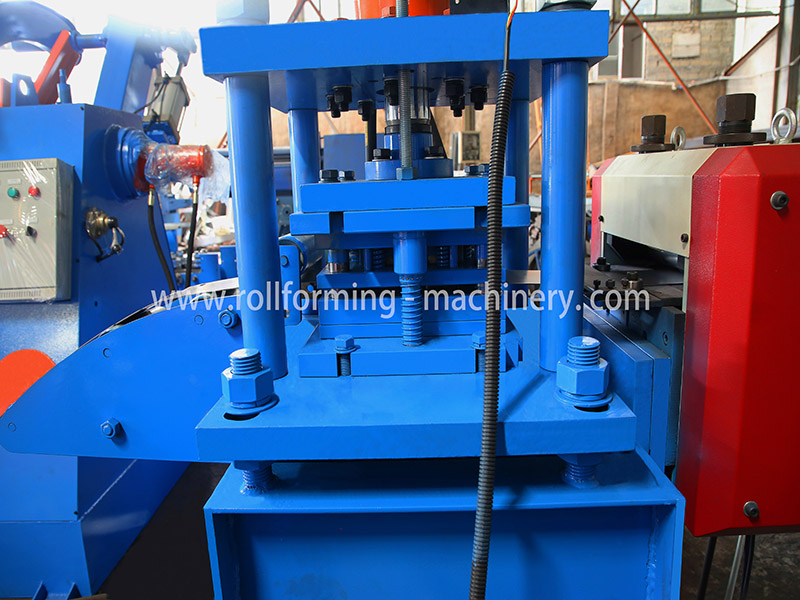

2) Dispositif d'alimentation et de poinçonnage de servomoteur

20200227140238_61816

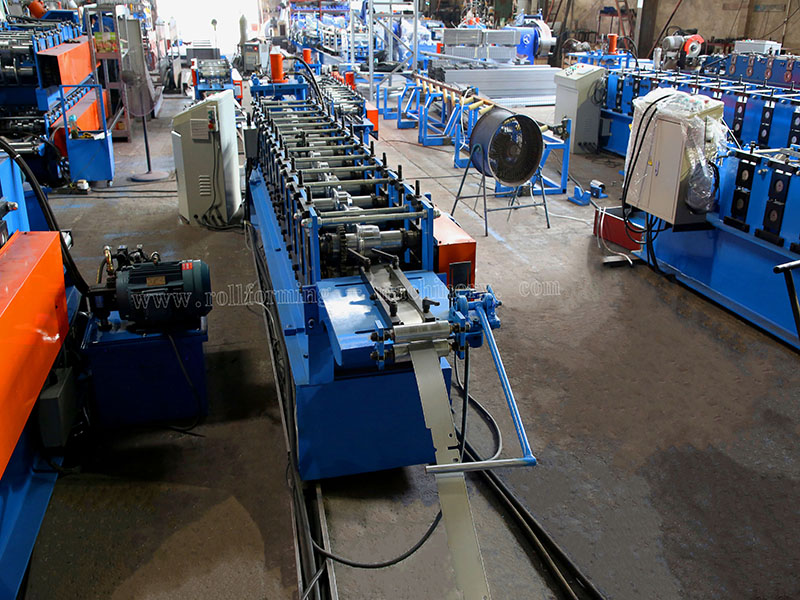

3) Alimentation Guide Dappareil

La position de guidage peut être ajustée pour une alimentation appropriée du matériau

20200227140321_48043 (1)

4) Machine principale

Entraînement par engrenages/pignons, environ 12-étape pour former
Moteur principal (marque Polaroid) =7,5 kW, Contrôle de vitesse de fréquence
Vitesse de formage réelle :12-16 m/min

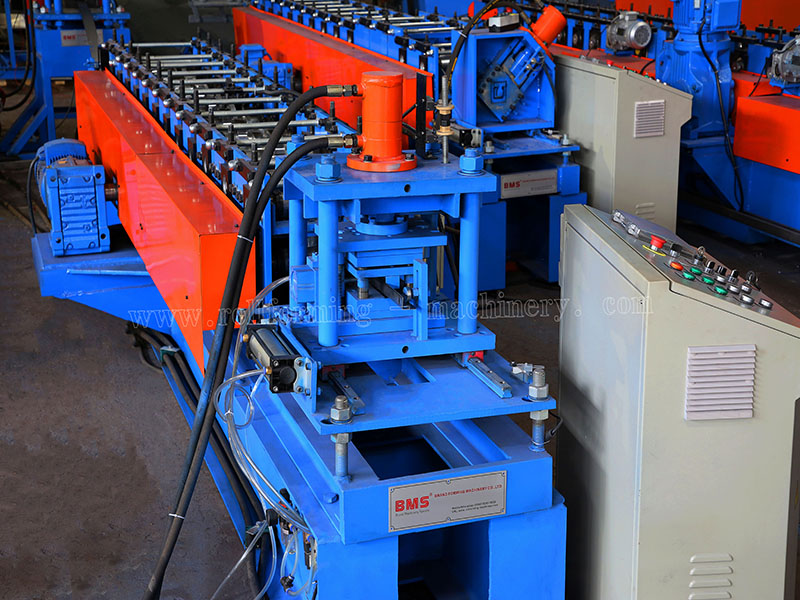

5) Post-dispositif de coupe hydraulique

Post à couper, arrêt à la coupe, type de lame de coupe en deux pièces, pas de suppression
Moteur hydraulique: 5,5 kW
Matériau de l'outil de coupe : Cr12MoV(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62
La puissance de coupe est assurée par le moteur principal Station hydraulique indépendante

20200227140504_56051

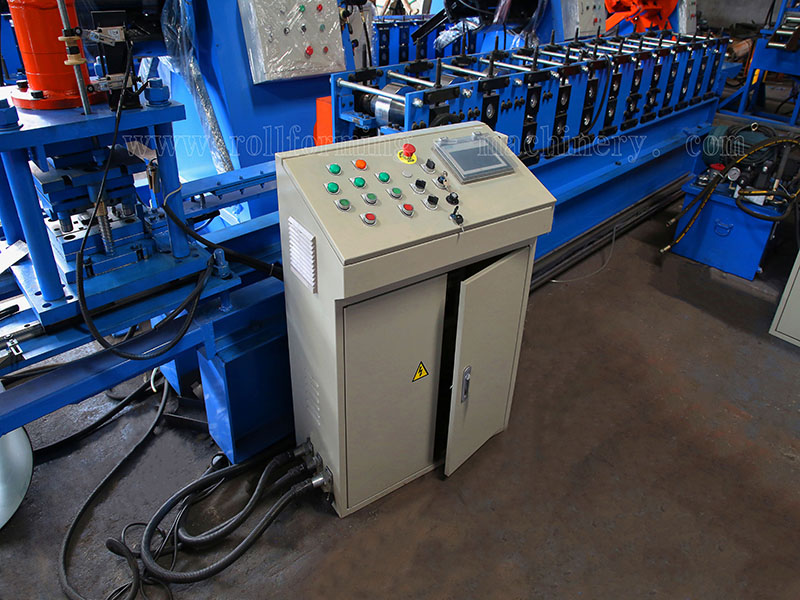

6) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.
Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

20200227140545_74829

7) Quitter le rack

Non alimenté, Deux unités, avec des rouleaux pour un déplacement facile.

20200227140545_74829

8) Exposition de produits

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
