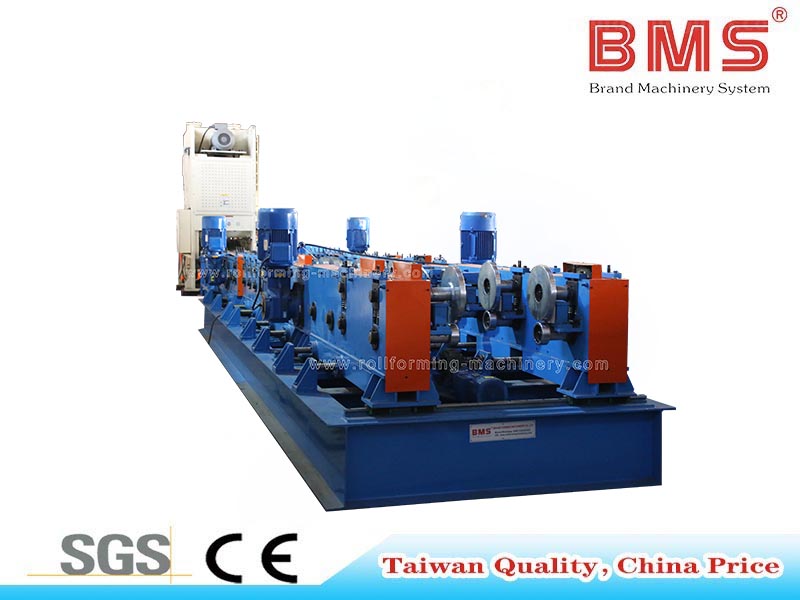

Description du produit
La machine de formage de rouleaux de chemins de câbles multiprofils à haute efficacité est conçue pour une production industrielle continue et intensive. Conçue pour traiter des bobines galvanisées d"épaisseurs allant de 0,6 mm à 2,5 mm, cette ligne de production garantit une mise en forme précise et un rendement constant pour différents profils de chemins de câbles. En intégrant des systèmes de contrôle PLC avancés et des structures mécaniques robustes, l"équipement réduit considérablement les interventions manuelles, minimise le gaspillage de matériaux et améliore l"efficacité globale de la fabrication. Il s’agit d’un investissement idéal pour les installations cherchant à augmenter leurs capacités de production tout en maintenant des tolérances dimensionnelles strictes.
Spécifications techniques
Construite sur un solide châssis H450, la machine offre une stabilité exceptionnelle lors des opérations à grande vitesse. Les stations de formage en 20 étapes, équipées de rouleaux en acier Gcr15 usinés avec précision, garantissent un flux de matière fluide et un cintrage précis des profils. Avec une vitesse de formage de 15 à 20 mètres par minute et un puissant moteur principal de 11*4 KW, ce système est optimisé pour la production en vrac. Vous trouverez ci-dessous les spécifications techniques détaillées des principaux paramètres et du laminoir.
| Non. | Paramètres principaux | Paramètres de la formation de la formation |
| 1 et 1 | Épaisseur de matériau | 0,6-2,5 mm | Stations de formation | 20 étapes |
| 2 | Largeur d"alimentation | Selon le dessin | Carrosserie | H450 |
| 3 et 3 | Matériel de demande | Bobine galvanisée | Épaisseur de paroi latérale | 25 mm |
| 4 | Norme électrique | 380V50Hz/3Ph | Diamètre de l"arbre | 45 # Steel, φ75 / 90 mm |
| 5 | Diamètre du dérouleur hydraulique | 5T-1250MM | Puissance du moteur principal | 11*4 kilowatts |
| 6. | Limite d"élasticité | 235-395MPA | Boulons à vis | Grade 8.8 |
| 7 | Vitesse de formation | 15-20m / min | Largeur effective | 100-600mm |
| 8 | Système de contrôle | Système de contrôle PLC | Rouleau | Acier Gcr15, usiné avec précision |
| 9. | Moteur hydraulique | 5,5 kW | Couleur de la machine | Bleu + noir + orange |
| 10 | Matériau de test | BMS fournira la taille du matériau d"alimentation à acheter 2 semaines avant les tests de la machine |
Flux de travail automatisé
Pour garantir un fonctionnement fluide de la matière première au produit fini, la machine suit un flux de travail hautement automatisé conçu pour maximiser le rendement et minimiser les interventions manuelles. Le processus continu garantit des dimensions de produit constantes et une intégrité structurelle.
Dérouleur hydraulique (5 tonnes) → Guide de nivellement/alimentation/dispositif de poinçonnage → Moulin de formage principal → Dispositif de post-coupe hydraulique → Rack de sortie*2 → Système de contrôle PLC → Station hydraulique
Ce processus rationalisé commence avec le dérouleur hydraulique de 5 tonnes qui alimente la bobine galvanisée dans les unités de nivellement et de guidage. Le dispositif de poinçonnage robuste prépare les perforations nécessaires avant que le matériau n"entre dans le laminoir principal en 20 étapes. Enfin, le dispositif hydraulique de post-découpe cisaille avec précision les profilés formés aux longueurs requises, qui sont ensuite collectés sur les racks de sortie. L"ensemble de l"opération est géré de manière centralisée par un système de contrôle PLC intelligent, garantissant la synchronisation et la précision à chaque étape.
Affichage des composants de la machine
La fiabilité de la ligne de production repose sur ses composants haut de gamme. Chaque pièce est soigneusement sélectionnée et usinée avec précision pour garantir une stabilité à long terme et des besoins d"entretien minimes.

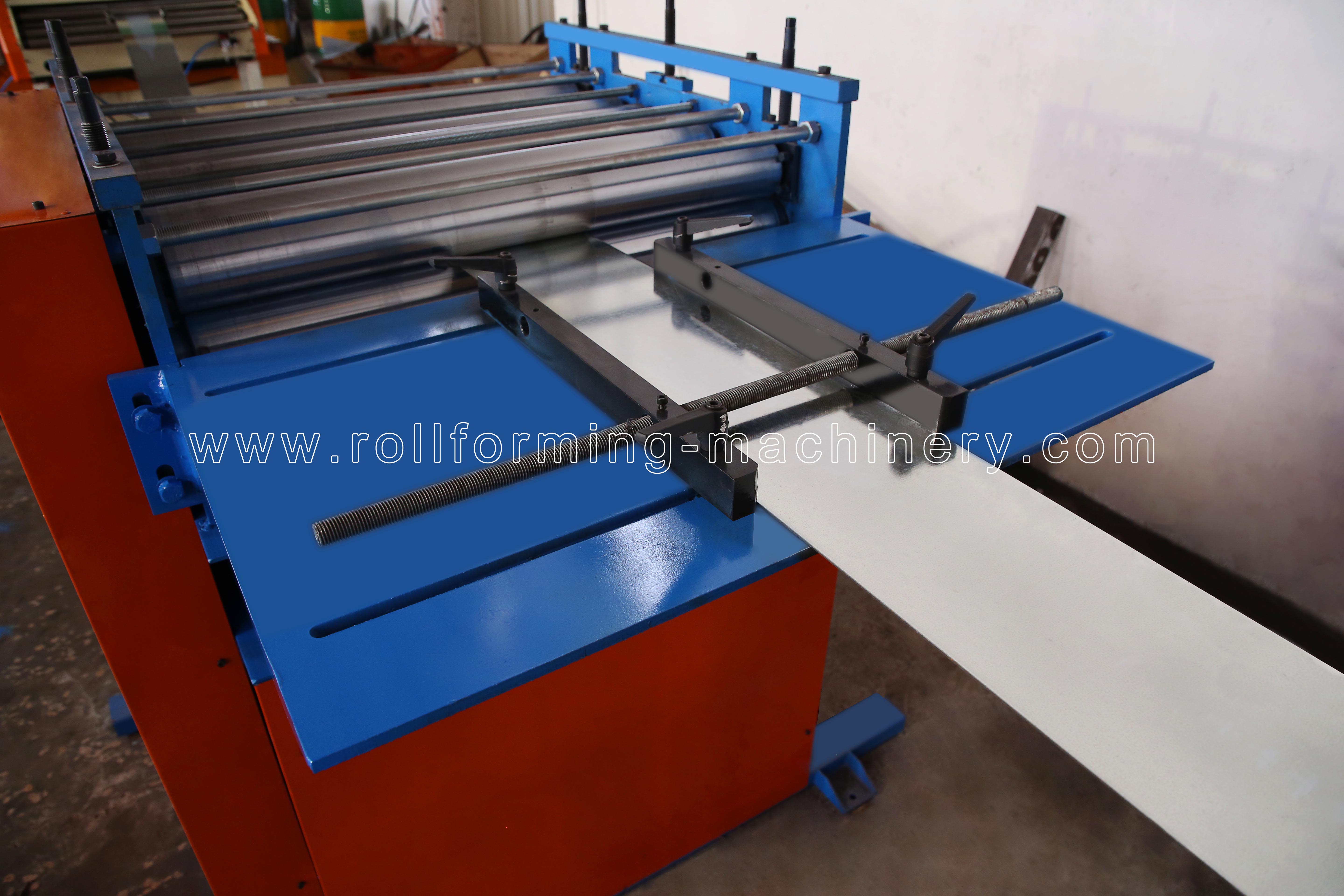

Guide d'alimentation en matériau
Empêche la déviation du matériau et garantit que la bande d'acier entre dans les sections parfaitement alignées.

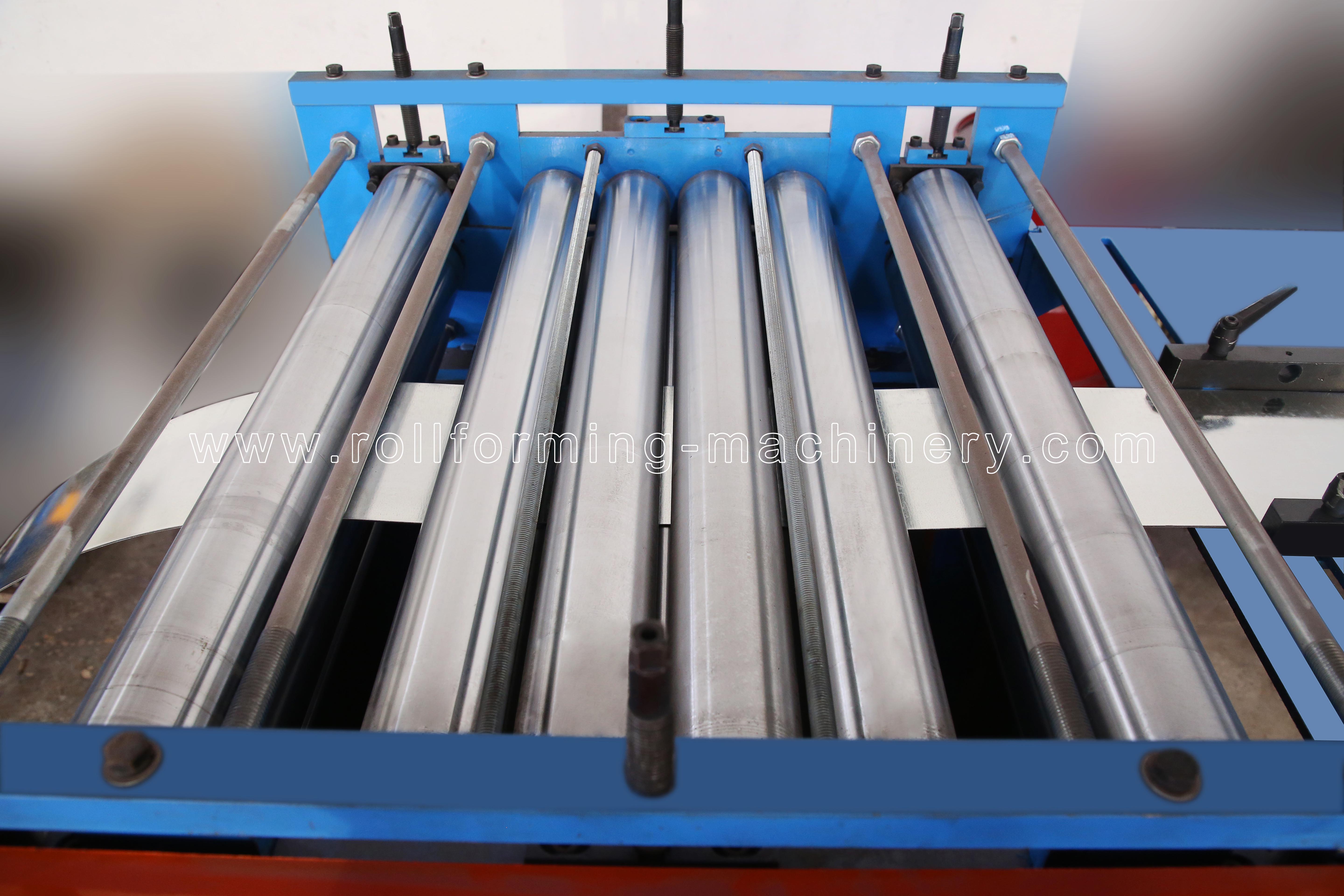

Dispositif de nivellement
Aplatit le matériau de la bobine pour garantir la précision dimensionnelle avant le poinçonnage et le formage.

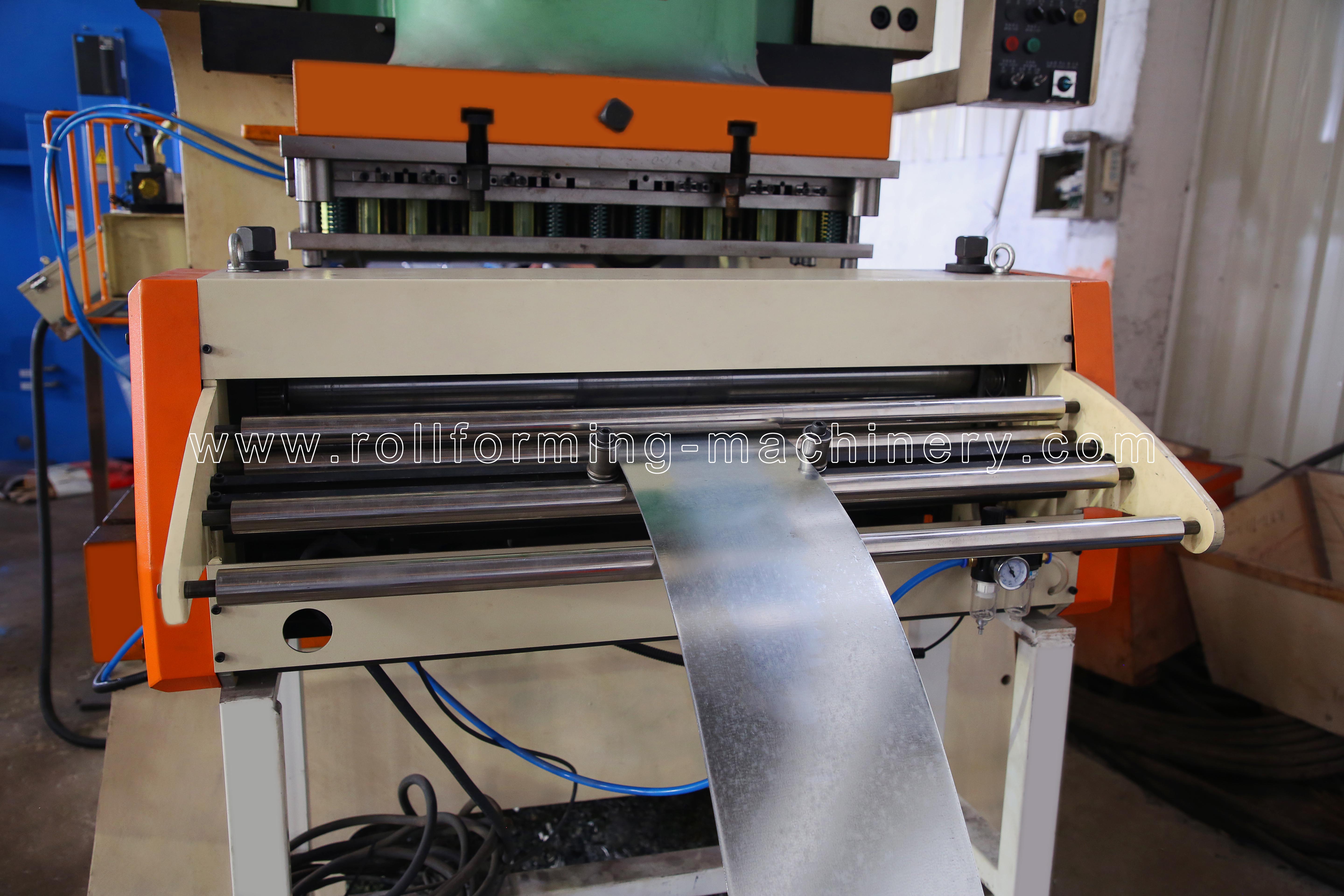

Dispositif d'alimentation
Maintient une vitesse d'alimentation constante, ce qui est crucial pour un placement précis des trous.

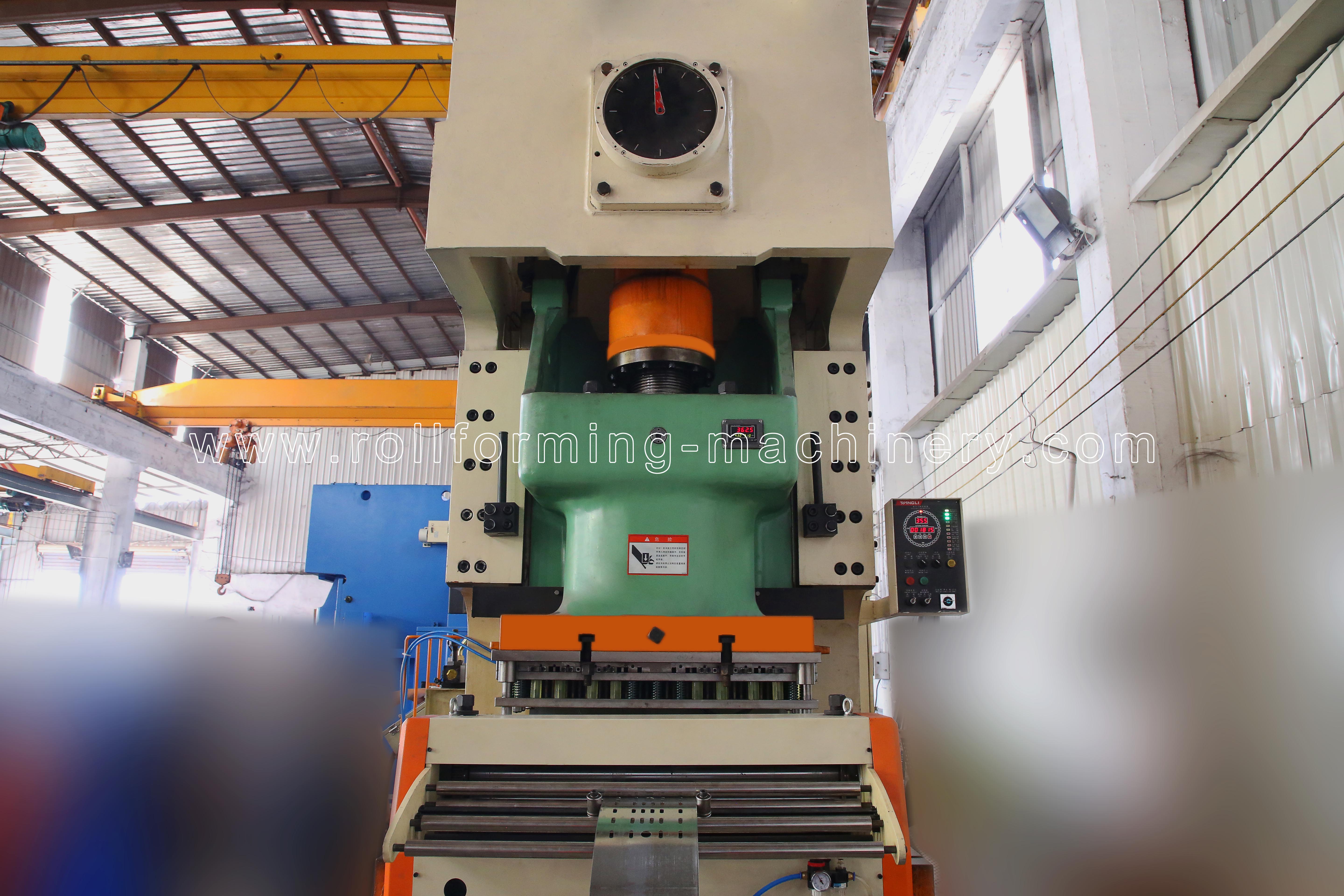

Poinçonneuse Yanli robuste
Offre des performances de poinçonnage puissantes et précises pour les matériaux jusqu'à 2,5 mm d'épaisseur.
Produits produits à la machine
Les produits obtenus présentent des bords nets, des modèles de trous précis et une résistance structurelle uniforme, répondant à des normes industrielles strictes. La précision de la profileuse garantit que chaque chemin de câbles produit est prêt pour un assemblage immédiat.
Affichage des détails de l"équipement
Les images détaillées suivantes présentent la construction robuste, l"ingénierie précise et la disposition générale des machines de profilage, reflétant notre engagement envers des solutions de fabrication fiables.
Dossier de demande
Fournir des produits finis haut de gamme pour divers besoins d"ingénierie
La véritable valeur d"une machine de formage de chemins de câbles multi-profils à haute efficacité réside dans le niveau exceptionnel des produits finis qu"elle fournit et dans leur polyvalence dans divers projets d"ingénierie exigeants. Dans les infrastructures modernes, des systèmes de gestion des câbles fiables sont essentiels pour maintenir la sécurité, organiser des configurations électriques complexes et garantir la stabilité opérationnelle à long terme. Les chemins de câbles finis produits par cet équipement répondent aux exigences strictes de l"industrie, offrant aux équipes d"approvisionnement et aux chefs de projet des solutions fiables pour les installations à grande échelle. En mettant l"accent sur la précision et l"intégrité structurelle, le résultat garantit que chaque installation est sécurisée et hautement efficace.
Petit pain de chemin de câbles formant le produit fini de machine
Cohérence exceptionnelle du produit fini
Lors de l"évaluation des produits finis générés par cet équipement de formage, l"accent est mis sur la durabilité, la précision dimensionnelle et la résistance structurelle. Les chemins de câbles présentent des bords lisses, des profils cohérents et des motifs de perforation précis, essentiels pour éviter d"endommager les câbles lors de l"installation et de la maintenance. Qu"il s"agisse de produire des plateaux à fond plein, des plateaux perforés ou des modèles de type échelle, les produits résultants offrent des capacités de charge supérieures. Ce niveau de cohérence réduit considérablement le gaspillage de matériaux et minimise les ajustements sur site, ce qui se traduit directement par une réduction des coûts de main-d"œuvre et des délais d"achèvement des projets plus rapides pour les entrepreneurs. Pour les décideurs des achats, investir dans des équipements garantissant une telle production de qualité industrielle signifie réduire le risque global associé aux défaillances structurelles ou à la non-conformité des installations électriques critiques.
De nombreux cas d"application dans tous les secteurs
La polyvalence des chemins de câbles finis leur permet d"être facilement intégrés dans un large éventail de cas d"application. Des bâtiments commerciaux standards aux environnements industriels hautement spécialisés, la demande en systèmes de support de câbles robustes est universelle. Les profilés fabriqués sont conçus pour résister à des facteurs environnementaux difficiles, notamment de lourdes charges physiques, des impacts potentiels et une exposition à long terme à des conditions atmosphériques exigeantes, en fonction des matières premières spécifiques utilisées pendant la production.
Dossier de demande

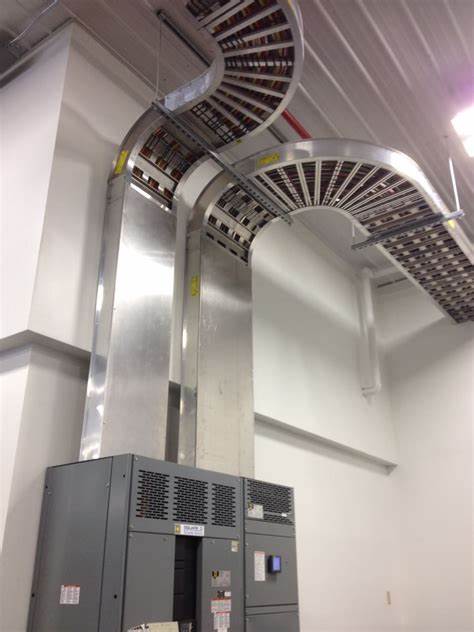

Environnements d"application clés
- Infrastructure commerciale et publique : dans les complexes commerciaux à grande échelle, les centres commerciaux, les hôpitaux et les aéroports, l'esthétique et la sécurité sont primordiales. Les lignes épurées et les dimensions précises des chemins de câbles finis garantissent qu'ils peuvent être installés proprement dans des conceptions de plafonds exposés ou cachés en toute sécurité dans des vides structurels, prenant en charge un éclairage complexe, un système de CVC et des réseaux de communication.
- Installations de fabrication industrielle : les industries lourdes, notamment les usines automobiles, les aciéries et les installations de traitement chimique, nécessitent des systèmes de gestion des câbles capables de supporter d'énormes faisceaux de câbles d'alimentation haute tension. Les plateaux robustes produits offrent la rigidité structurelle nécessaire pour couvrir de longues distances entre les supports sans affaissement, garantissant ainsi un environnement sûr à la fois pour les câbles et pour le personnel de l'installation.
- Centres de données et télécommunications : Avec l'expansion rapide du cloud computing, les centres de données exigent un acheminement des câbles hautement organisé et accessible. Les produits finis offrent une ventilation optimale pour éviter la surchauffe des câbles et permettent une maintenance, des mises à niveau et une mise à l'échelle simples de l'infrastructure informatique.
- Production d'énergie et d'électricité : dans les centrales électriques, les parcs solaires et les projets d'énergie éolienne, les chemins de câbles sont souvent exposés à des conditions extérieures difficiles. Les profils conçus avec précision garantissent des performances fiables, protégeant les lignes de contrôle et de transmission d’énergie critiques sur de vastes sites de projets.
En fin de compte, les cas d"application démontrent que les produits finis ne sont pas seulement des composants structurels, mais aussi des actifs vitaux qui garantissent la sécurité et l"efficacité de systèmes électriques entiers. Pour les professionnels de l"approvisionnement et les entrepreneurs en ingénierie, la possibilité de s"appuyer sur des chemins de câbles à haute résistance, fabriqués de manière cohérente, signifie une exécution rationalisée du projet, une réduction des coûts de maintenance à long terme et une valeur globale améliorée du projet. Les performances éprouvées de ces plateaux dans diverses applications réelles soulignent la fiabilité de la production et le retour sur investissement exceptionnel fourni par le processus de formage.
Émission vidéo
Regardez les démonstrations vidéo dynamiques ci-dessous pour découvrir le fonctionnement en temps réel, les performances stables et le processus de production efficace de la machine de formage de rouleaux de chemins de câbles multi-profils à haute efficacité.
