Machine de formage de rouleaux de poutres en P pour étagères à palettes (machine de formage de rouleaux de poutres étagées)

Partager sur:

Machine de formage de rouleaux de poutres en P pour étagères à palettes (machine de formage de rouleaux de poutres étagées)

Machine de formage de rouleaux de tuyaux en P pour étagère de taille unique (machine de formage de rouleaux de poutres étagées)

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX125-70
Marque de produit:
BMS

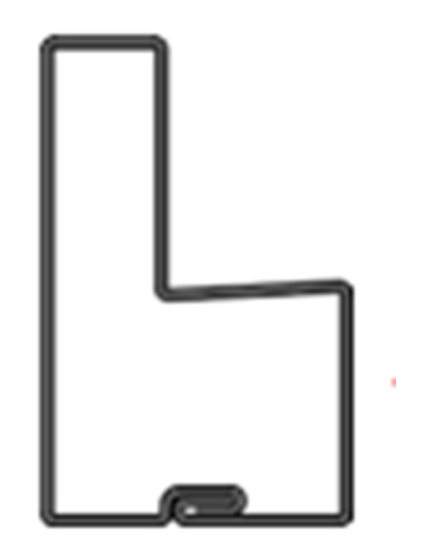

Profil

F)M2IB_NB%LP99R81078

Description du produit

Matériel	Matériel applicable	Acier galvanisé (GI), acier laminé à froid (CRC)
	Épaisseur de matériau	1,5-2,0 mm
	Avec limite d'élasticité	G340-550Mpa
Bobine	Largeur d'alimentation	300 mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.3 tonnes.
Machine	Châssis de base	H450 taper l'acier par soudage.
	Matériau du rouleau	GCr15 Acier (= Acier EN31)
	Station à rouleaux	28 étapes former
	Diamètre de l'arbre	ф80, usiné avec précision.
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	11KW
	Moteur de pompe pour coupeur	4KW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

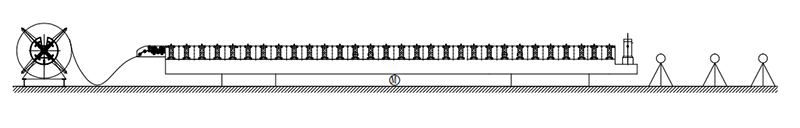

Flux de travail

Decoiler → Guide d'alimentation → Système de formage de rouleaux → AUTO Dispositif de coupe de scie à poteaux → Support de sortie

20200227150829_41783

Spécifications techniques

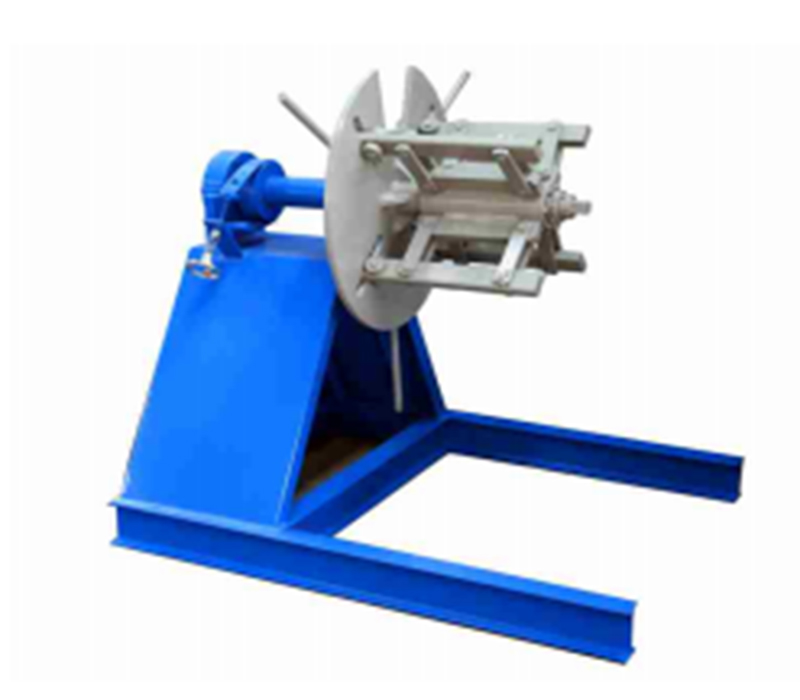

1) Dérouleur manuel : un ensemble

Non alimenté, contrôlez manuellement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier.

Largeur d'alimentation maximale : 300mm, plage d'identification de bobine 508 mm ± 30 mm.Capacité: Max.3 tonnes.

20190829172813_25968

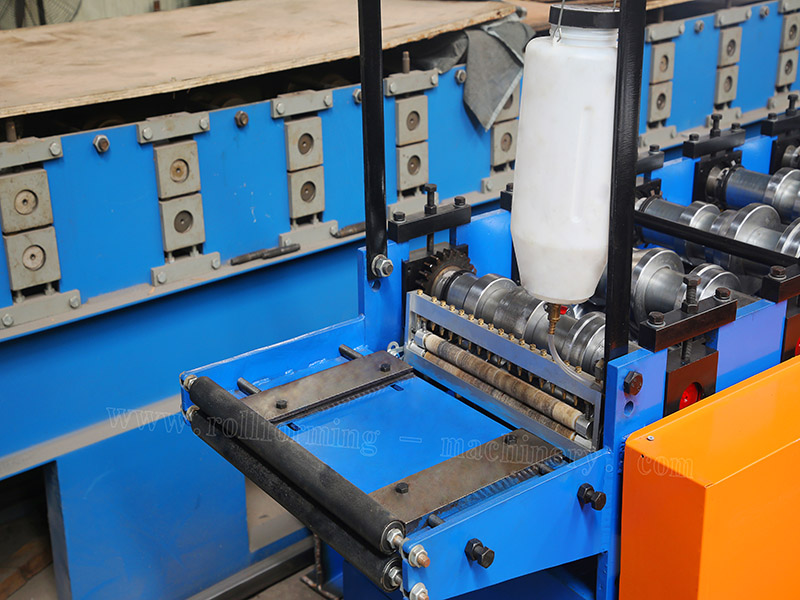

2) Guide d'alimentation

20200227150914_39603

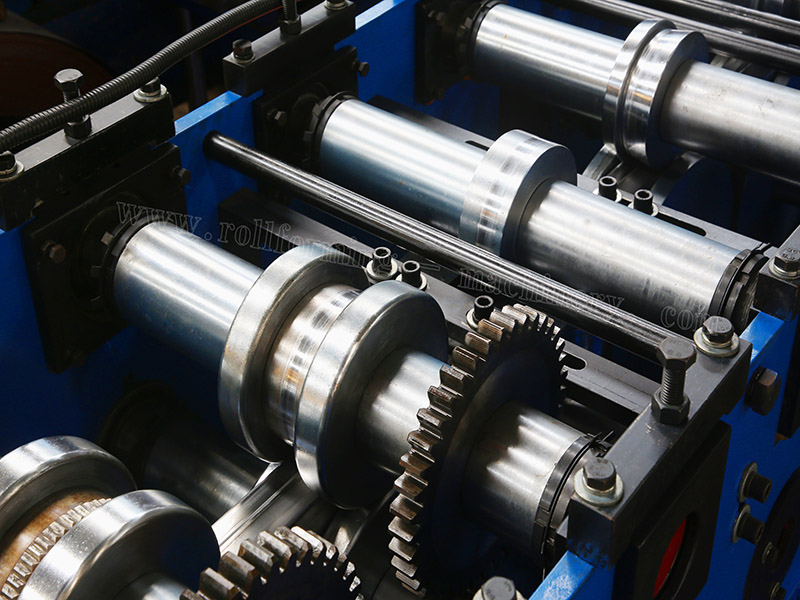

3) Machine principale

Avec guidage du matériau d'alimentation, châssis en H450 taper l'acier par soudage.
Épaisseur des parois latérales : Q235 t18mm.
Rouleaux fabriqués à partir de GCr15 Acier (= Acier EN31),HRC58-62
Diamètre des arbres =ф80, usiné avec précision.
Entraînement par engrenages/pignons, environ 28 étapes former.
Moteur principal =11KW , Contrôle de vitesse de fréquence.

20200227151003_53907

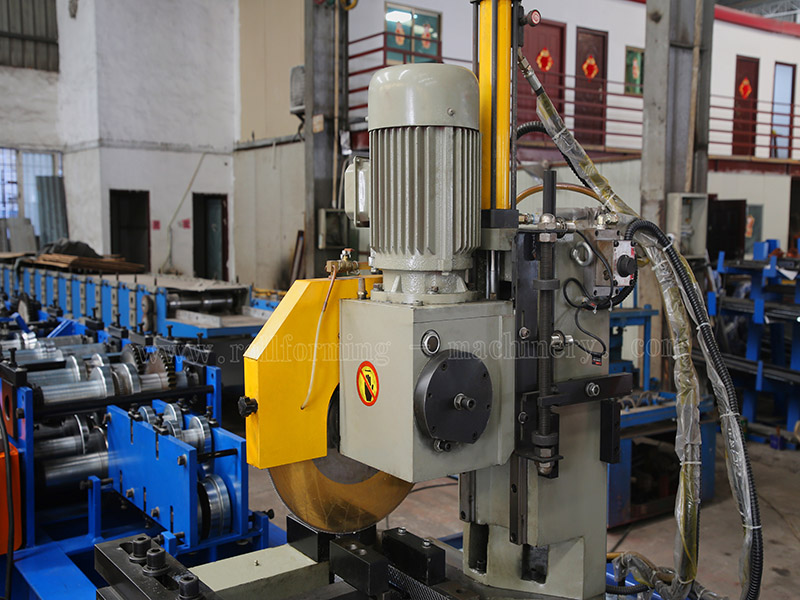

4) Dispositif de coupe de scie à poteaux AUTOMATIQUE

Poste à couper, arrêt à la coupe, moteur : 4KW

20200227151120_40083

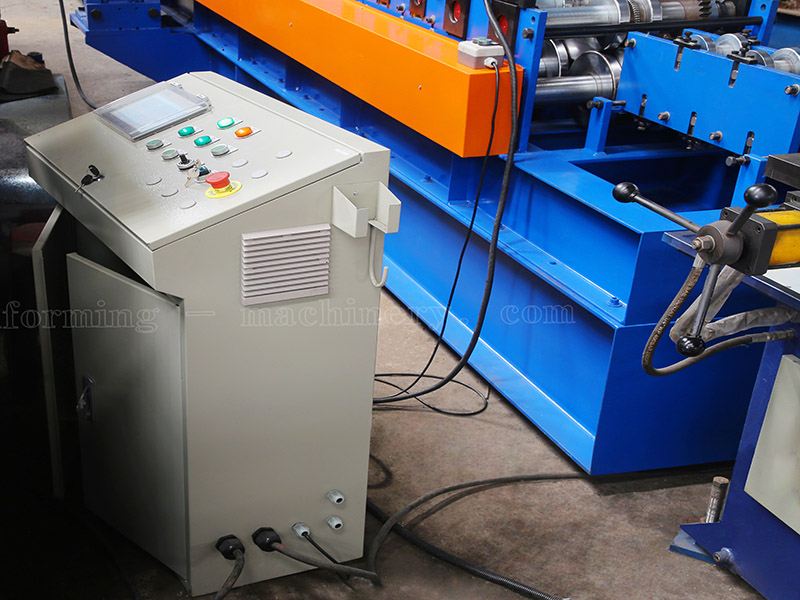

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.
Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

20200227151157_81901 (1)

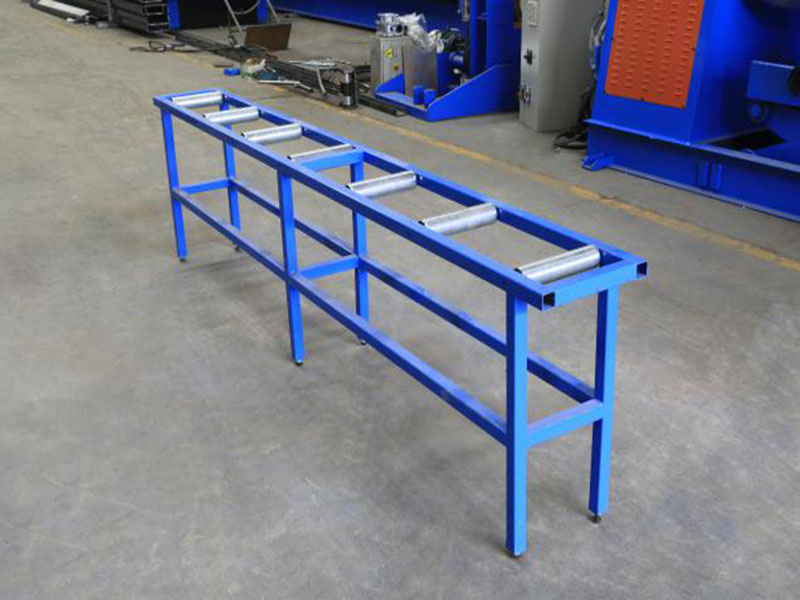

6) Quitter le support

Non alimenté, Deux unités, avec des rouleaux pour un déplacement facile.

20190829174228_63791

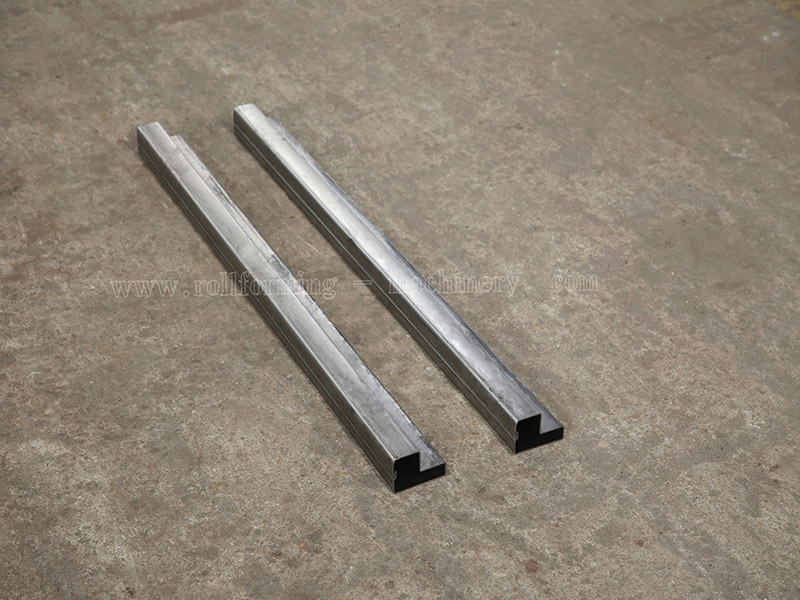

7) Exposition de produits

20200227151210_55329

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Termes de l'échange

1. Quantité minimum de commande (MOQ) : 1 jeu
2. Délai de livraison : environ 45 jours ouvrables
3.Port de chargement : port de Xiamen
4.Type de paiement : par T/T ou par L/C
5.Exportation : vers plus de 50 pays et régions, dont Taiwan, le Royaume-Uni, la France, Singapour, la Grèce, l'Australie, les États-Unis, le Mexique, le Brésil, le Chili, la Bolivie, Trinidad, Israël, l'Arabie saoudite, etc.
