Petit pain automatique de panneau de plate-forme d'étagère de changement formant la machine

Partager sur:

Petit pain automatique de panneau de plate-forme d'étagère de changement formant la machine

Utilisez un moteur électrique pour changer automatiquement la largeur de 350 à 1 000 mm

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
BMS

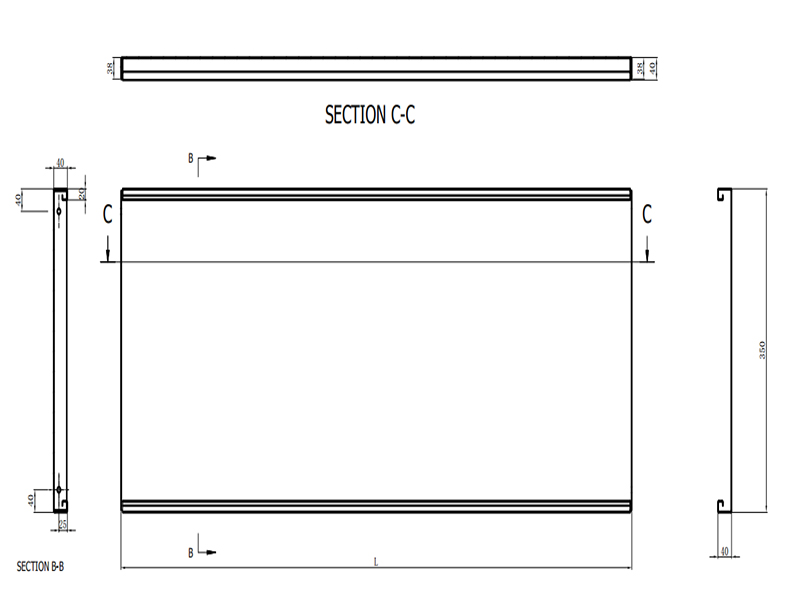

Profil

20200227115251_95159

Description du produit

Non.	Paramètres principaux		Paramètres du broyeur à rouleaux
1.	Épaisseur de matériau	0,6-1,4 mm	Stations de formage	24 tribunes
2.	Largeur d'alimentation	D'après le dessin	Cadre du corps	H450
3.	Matériel de candidature	Acier galvanisé (GI), acier laminé à froid (CRC)	Épaisseur de la paroi latérale	Q235t 18mm
4.	Norme électrique	380V/50HZ/3PH	Arbre Diamètre	45#Acier, φ80mm
5.	Matériau de coupe	Cr12MoV(= SKD11)	Puissance du moteur principal	15KW
6.	Limite d'élasticité	G340-550Mpa	Boulons à vis	Année 8.8
7.	Vitesse de formage	12-16 m/min	Largeur efficace	D'après le dessin
8.	Système de contrôle	Système de contrôle PLC	Rouleau	Gcr15, traitement thermique HRC58-62 degrés
9.	Moteur de réduction de vitesse	Série K	Couleur de la machine	Bleu + Noir + Orange
dix.	Matériel de test	BMS fournira la taille du matériel d'alimentation acheter cela 2 semaines avant les tests de la machine

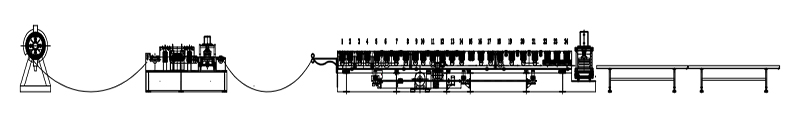

Flux de travail

Dérouleur → Alimentation et poinçonnage servo Dispositif → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif hydraulique de pliage et de coupe de poteaux → Rack de sortie

20191205112608_61940

Spécifications techniques

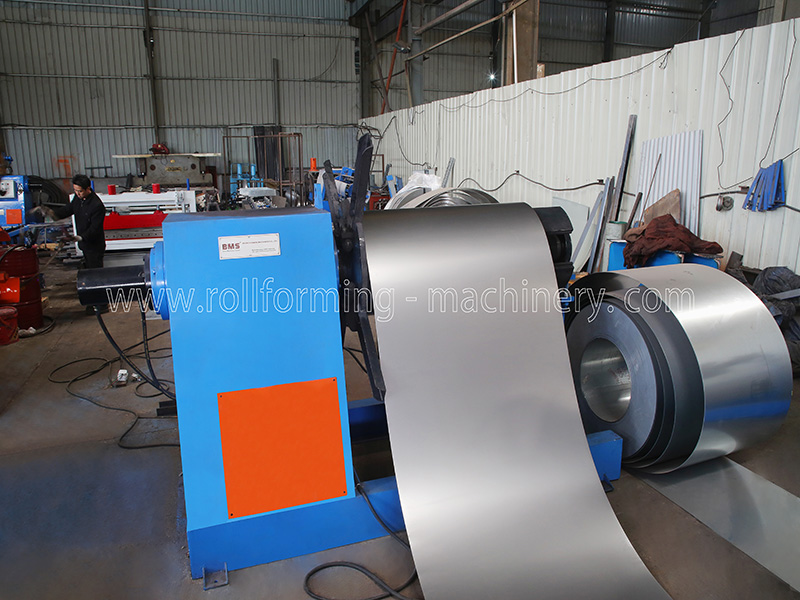

1) Dérouleur hydraulique 5 T

Retrait et arrêt de l'alésage intérieur de la bobine en acier à commande hydraulique

Max.largeur d'alimentation :1250mm
Plage d'identification de bobine :508 ± 30 mm,Diamètre extérieur:1600mm
Capacité maximale:5 tonnes,Moteur de pompe à huile :2,2 kW

20200227115349_24246

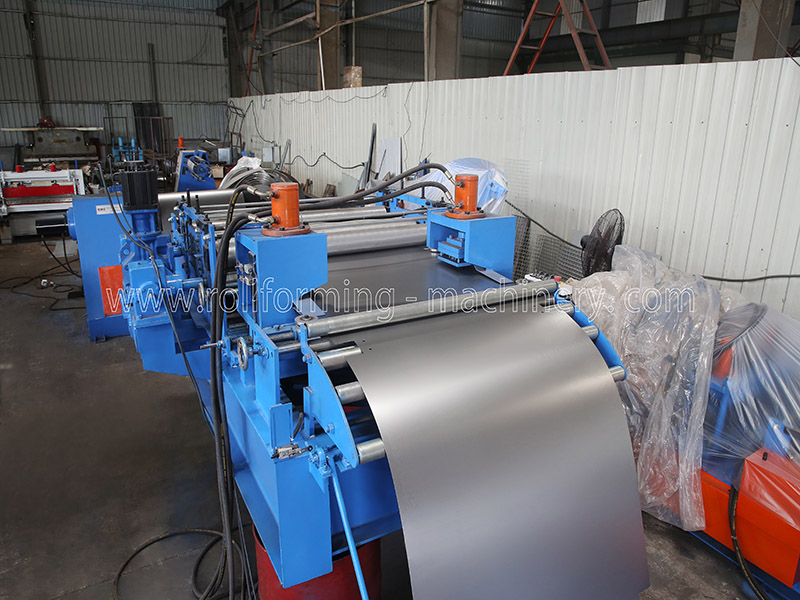

2) Dispositif d'alimentation et de poinçonnage servo

En haut Trois vers le bas quatre totalement Sept dispositif de nivellement des arbres
Avec guidage du matériau d'alimentation, châssis en H450 taper l'acier par soudage
Épaisseur des parois latérales : Q235 t18mm;Servomoteur:4,4 kW, Entraînement à deux boîtes de vitesses
Arbres fabriqués à partir de Acier GCr15 (=EN31),Diamètre=φ105mm, plaqué chrome dur
Enduit, usiné avec précision.

20200227120227_37911

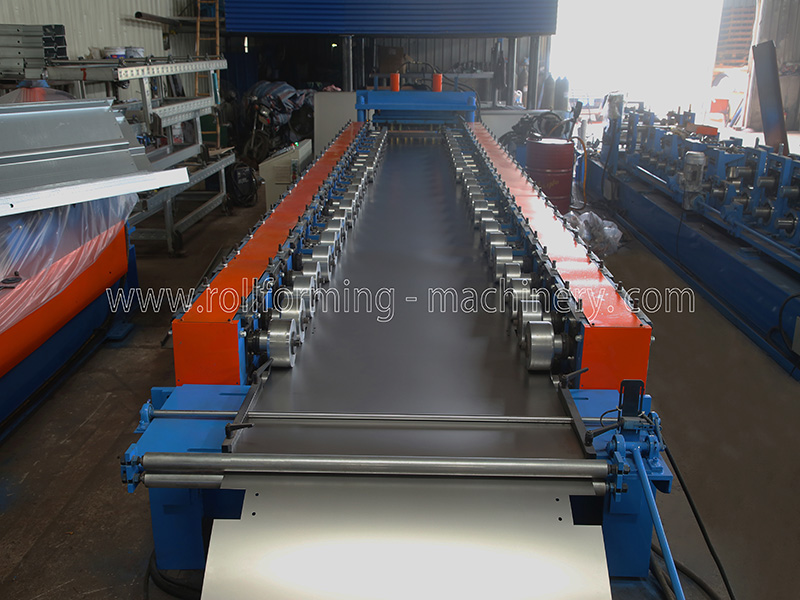

3) Alimentation Dispositif de guidage

La position de guidage peut être ajustée pour une alimentation appropriée du matériau

20200227115428_63624

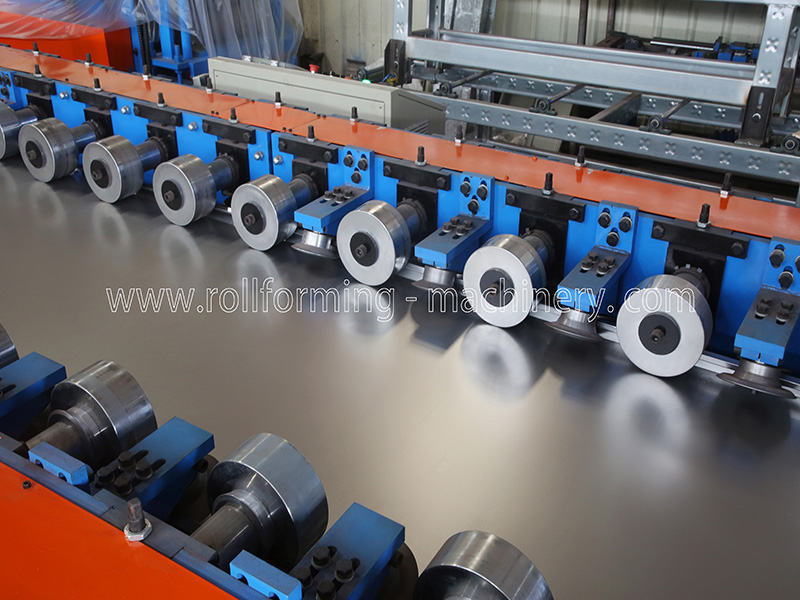

4) Machine principale

Cadre de carrosserie en H450 taper l'acier par soudage
Épaisseur des parois latérales : Q235 t18mm
Rouleaux fabriqués à partir de Acier GCr15 (=EN31 Acier), traitement thermique, HRC 58-62
Diamètre des arbres =ф80mm, usiné avec précision
Entraînement par engrenages/pignons, environ 24 étapes former
Moteur principal (marque Polaroid) =15KW,Contrôle de vitesse de fréquence
Vitesse de formage réelle 12-16 m/min

20200227115753_41855

Utilisez un moteur électrique pour changer automatiquement de taille

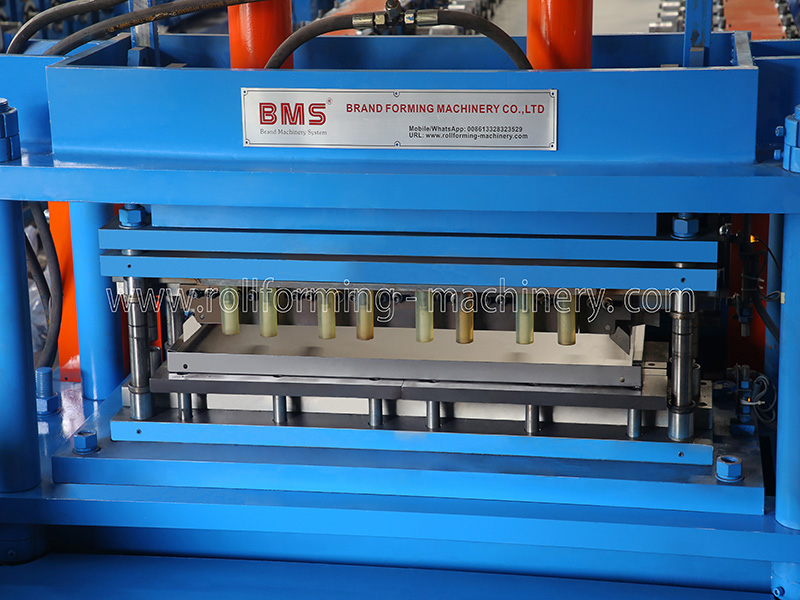

5) Dispositif de pliage et de coupe hydraulique

Post à couper, arrêt à la coupe, type de lame de coupe en deux pièces, pas de suppression
Moteur hydraulique:15KW
Matériau de l'outil de coupe et de pliage : Cr12MoV(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62
La puissance de coupe est assurée par le moteur principal Station hydraulique indépendante

20200227115524_87023

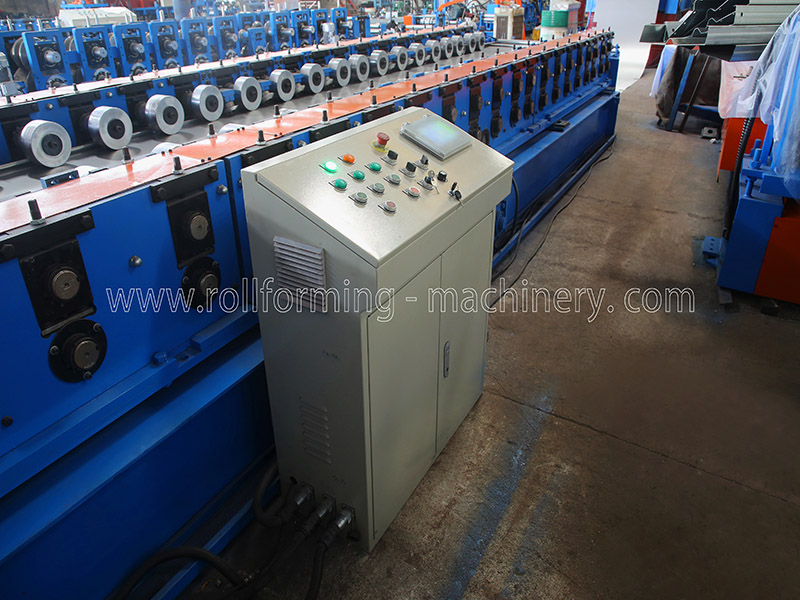

6) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.
Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

20200227115555_57792

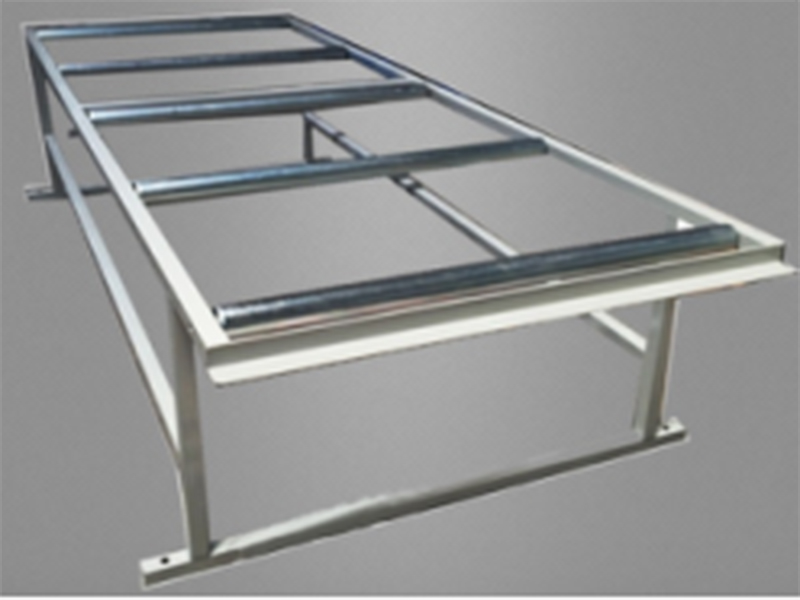

7) Quitter le rack

Non alimenté, Deux unités, avec des rouleaux pour un déplacement facile.

20200227115611_98053

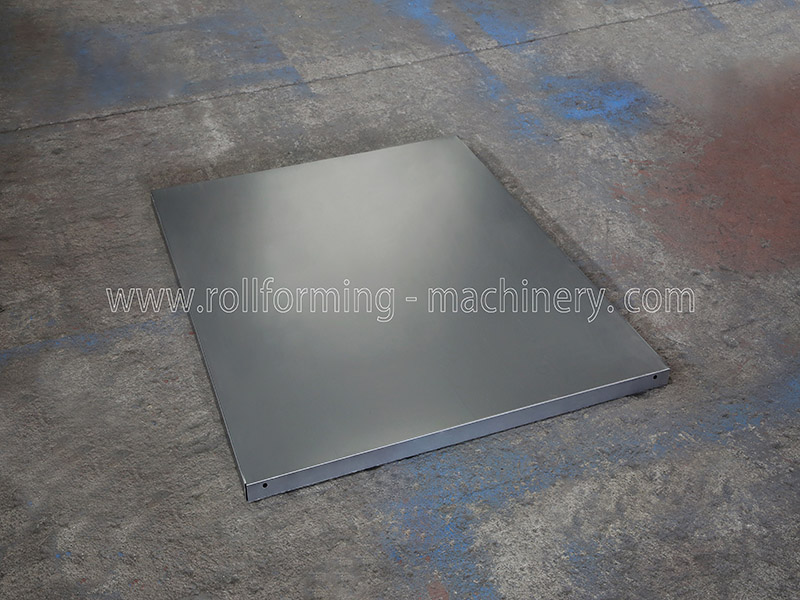

8) Exposition de produits

20200227115625_98266

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Termes de l'échange

1. Quantité minimum de commande (MOQ) : 1 jeu
2. Délai de livraison : environ 45 jours ouvrables
3.Port de chargement : port de Xiamen
4.Type de paiement : par T/T ou par L/C
5.Exportation : vers plus de 50 pays et régions, dont Taiwan, le Royaume-Uni, la France, Singapour, la Grèce, l'Australie, les États-Unis, le Mexique, le Brésil, le Chili, la Bolivie, Trinidad, Israël, l'Arabie saoudite, etc.
