Machine de formage de rouleaux de panneaux de toit à joint debout

Pour YX65.4-400 et 408

Machine de formage de rouleaux de panneaux de toit à joint debout

I. Caractéristiques de la machine

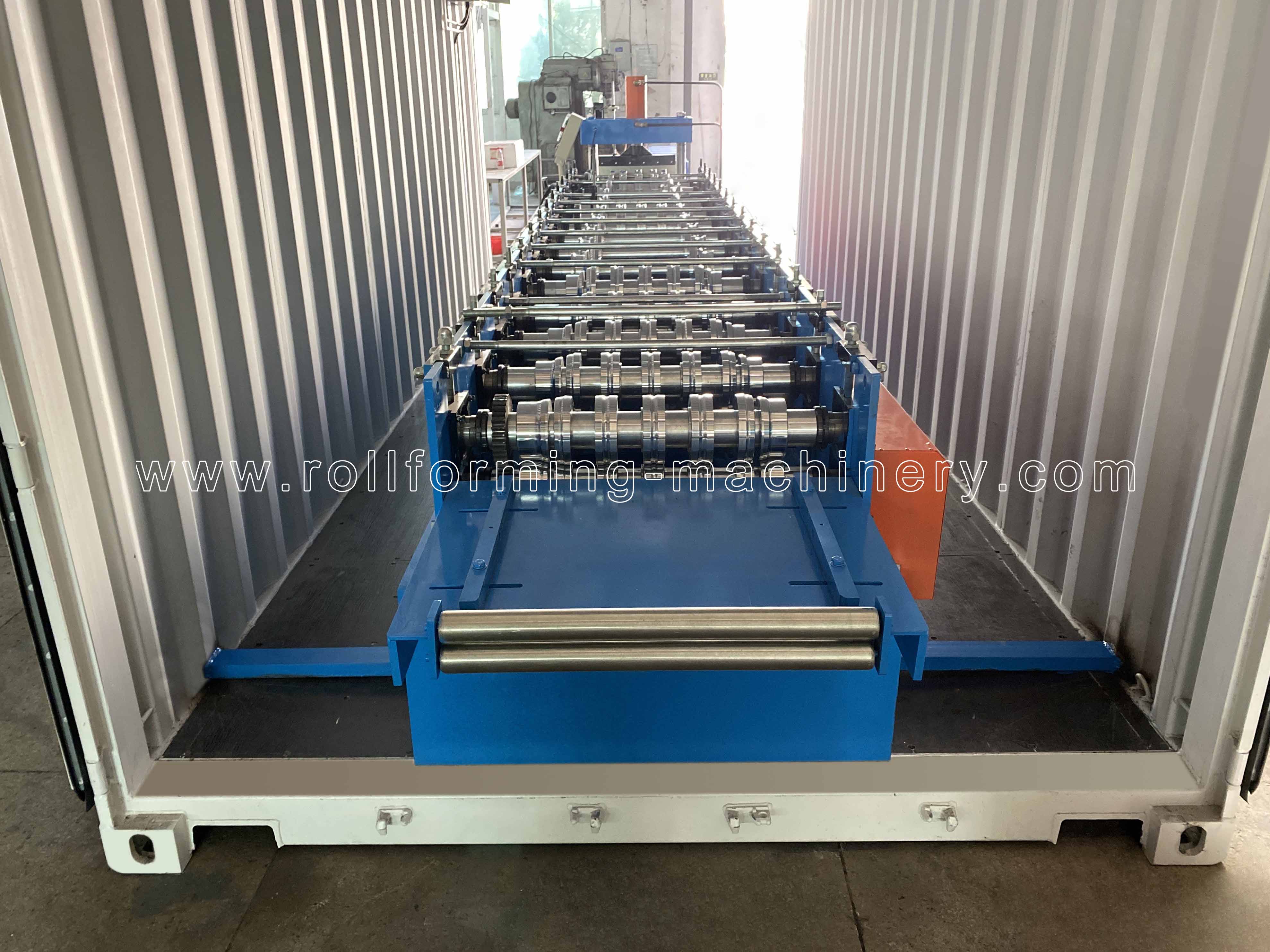

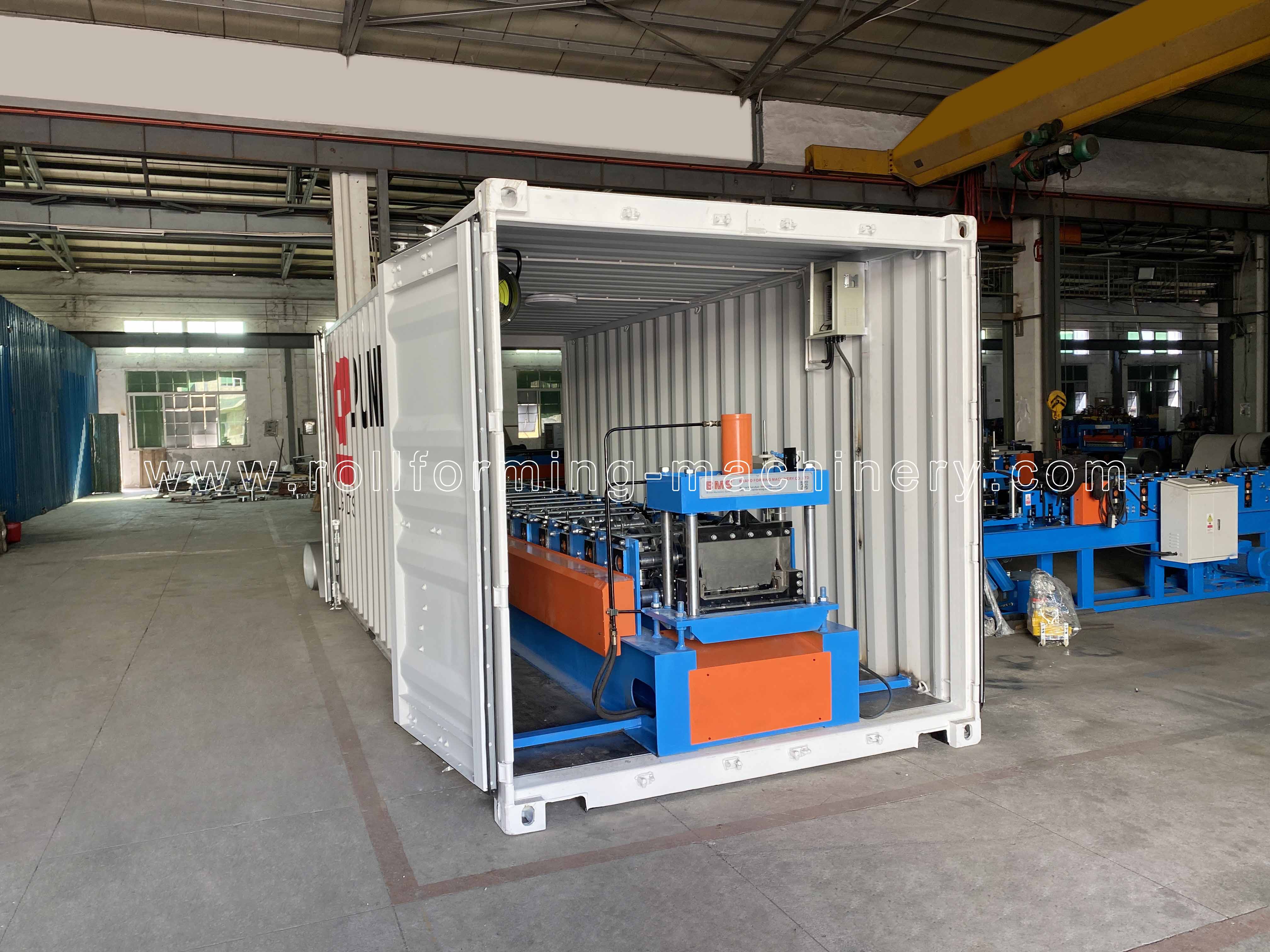

L'équipement est léger et facile à transporter par conteneur, ce qui convient aux travaux avec de très grandes longueurs de toit,
formes complexes ou les deux. Le profilage BMS sur site réduit les risques dans le sport ferroviaire et la manipulation de très longues
les panneaux éliminent les joints de marche et de dilatation et permettent une adaptation précise de la production à l'installation
horaires. Projet pour Singapour LYSAGHT Group LCP Building Products.
Le profil à joint debout produit utilise un joint roulé à 360° pour garantir l'étanchéité aux intempéries.
Les profilés à joints debout produits s'adaptent au support coulissant, de sorte que l'ensemble du système de toiture présente des fonctions de bonne résistance au vent et de compensation parfaite de la dilatation thermique et de la contraction à froid ;
Changement de taille par entretoise, permettant d'obtenir une machine avec 2 tailles : 400 mm/408 mm (Modèle de changement de taille automatique de produit amélioré dans les ventes chaudes).

Ii DE MACHINEDÉCRIPTION

Matériel	Matériel applicable	PPGI 0,6-0,8 mm / Aluminium 0,7-1,2 mm
	Épaisseur de matériau	PPGI 0,6-0,8 mm / Aluminium 0,7-1,2 mm
	Avec la limite d'élasticité	235-345MPA
Machine	Cadre de base	Acier de type H450

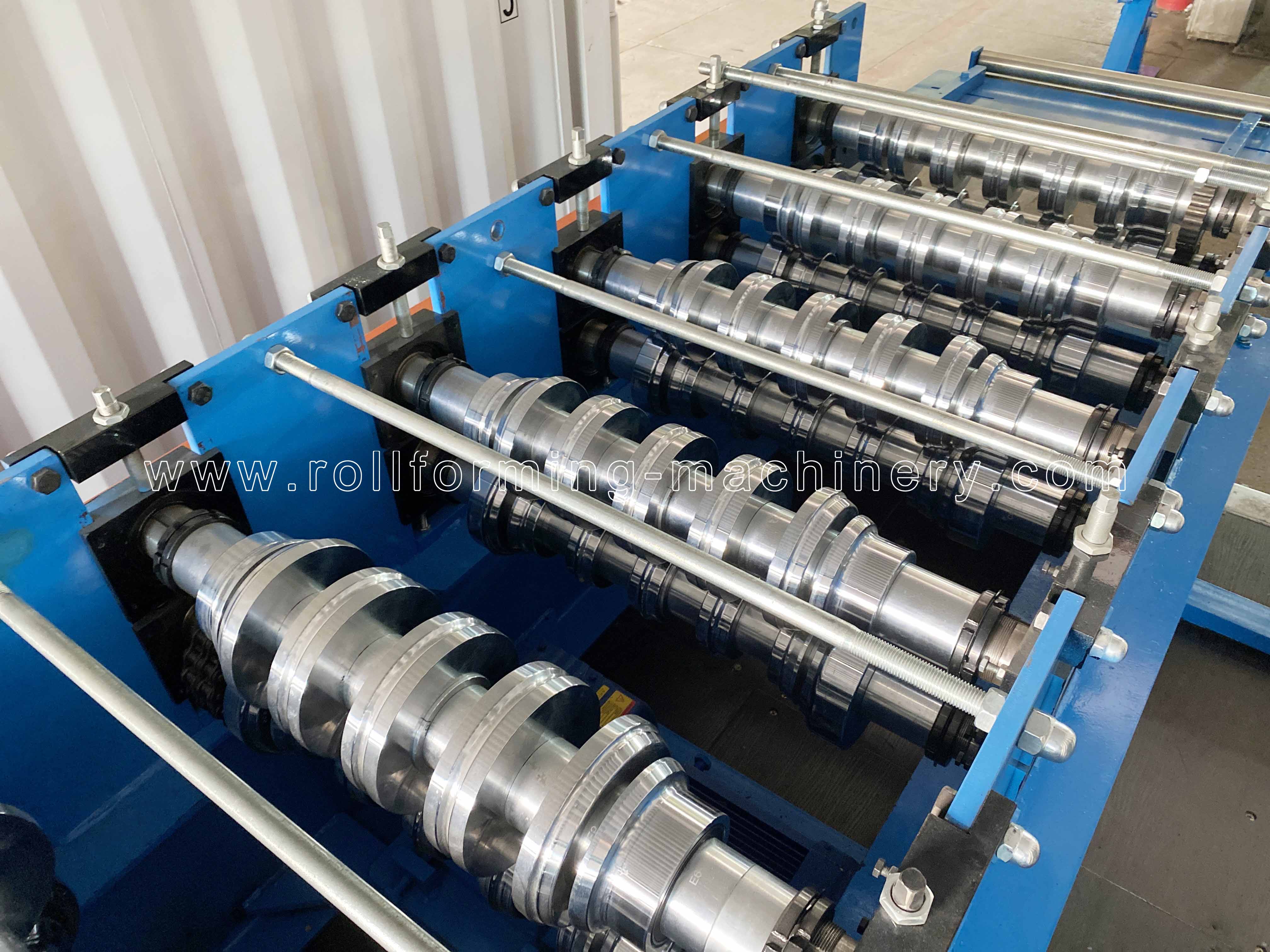

	Matériau à rouleau	40CR (AISI 5140/EN41Cr4)
	Station-service	14 étapes
	Diamètre de l'arbre	ф75mm
	Vitesse de travail	Environ 15-20 m/min

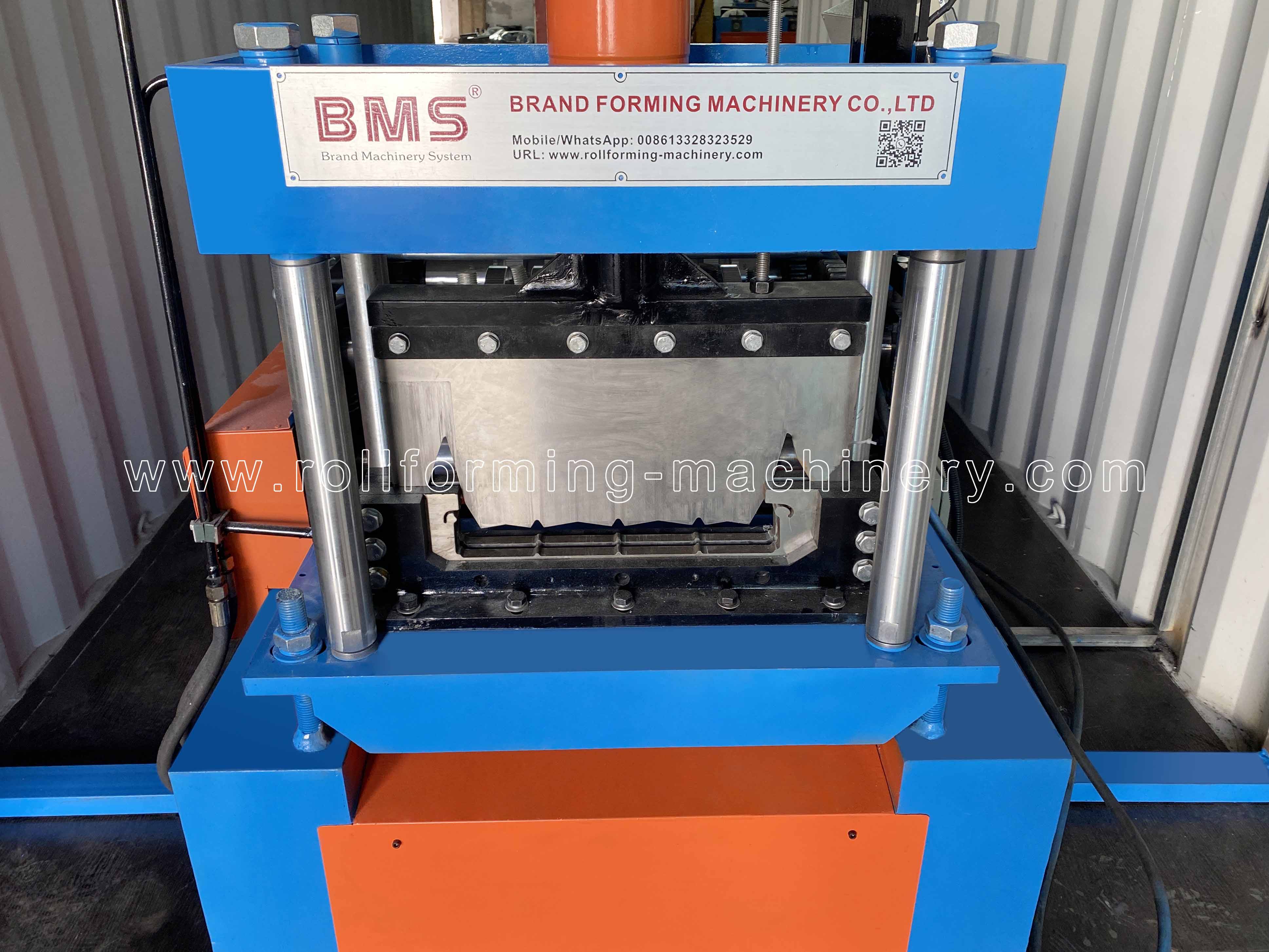

Coupeur	Tolérance à la coupe	≤ ± 1 mm
Coupeur	Matériel	CR12MOV ( = acier SKD11 )
Pouvoir	Moteur principal	4KW
	Moteur de pompe pour la coupe	5,5 kW
	Tension	220 / 380/415/480V - 60 / 50Hz / 3ph - devrait être confirmé

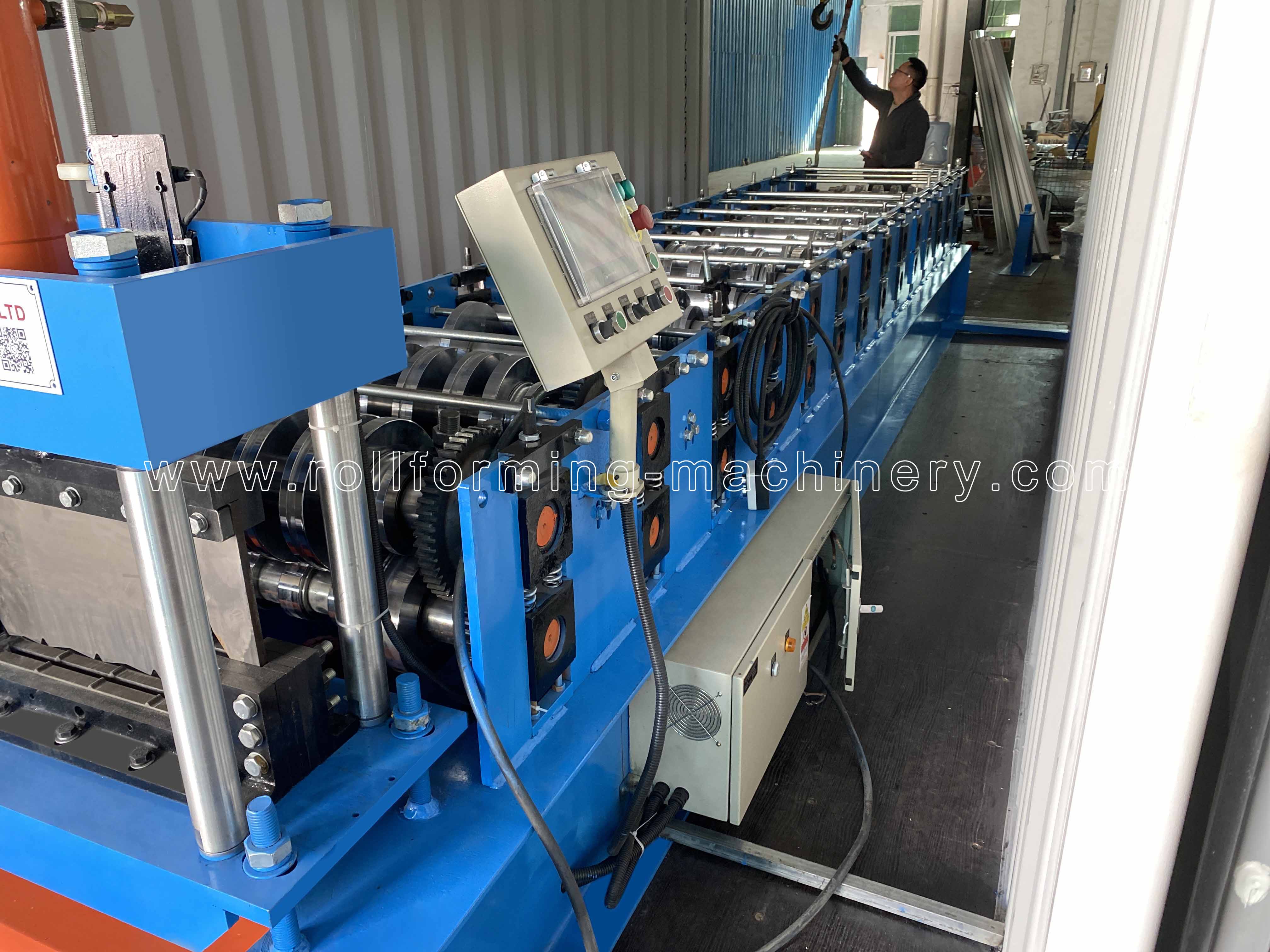

Système de contrôle PLC	Onduleur:	Schneider Electric / Siemens / Delta (Taiwan Brand)
	Écran tactile:	Schneider Electric / Siemens / Weinview (Taiwan Brand)
	Encodeur	Omron (marque Japon) ou Koyo (marque japonaise)
