Description du produit

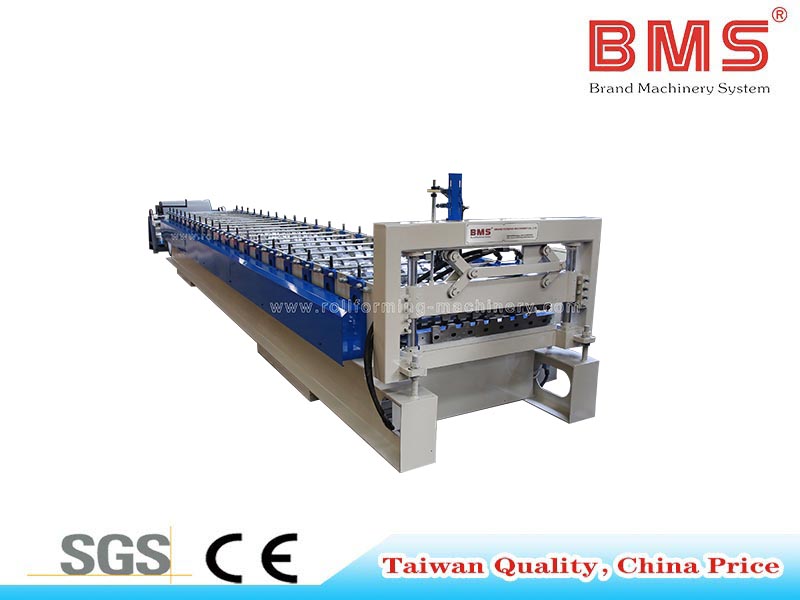

La machine de formage de rouleaux de panneaux de revêtement mural de haute précision YX24-90-630 est conçue pour fabriquer des panneaux muraux métalliques de première qualité avec une précision dimensionnelle exceptionnelle. Conçu pour une production industrielle continue, cet équipement garantit un fonctionnement stable tout en minimisant les déchets de matériaux et les coûts de maintenance, ce qui en fait un investissement idéal pour les fournisseurs de matériaux de construction.
Conception de profil de panneau
Le profil est spécialement conçu pour offrir une excellente résistance structurelle et aux intempéries pour les systèmes de revêtement mural. Le processus précis de profilage garantit des dimensions constantes sur tous les lots, garantissant une installation facile sur site et une étanchéité fiable contre les éléments environnementaux.
Spécifications techniques
Construite avec des composants robustes, notamment un châssis H400 et des rouleaux en acier 45# avec traitement thermique, cette machine est capable de traiter des matériaux à haute résistance jusqu"à G550Mpa. Les stations de formage en 20 étapes assurent une mise en forme progressive et douce, protégeant efficacement le revêtement des tôles PPGI ou galvanisées pendant la production.
| Non. | Paramètres principaux | Paramètres de la formation de la formation |
| 1 et 1 | Épaisseur de matériau | 0,35-0,42 mm | Stations de formation | 20 étapes |
| 2 | Largeur d"alimentation | 914mm | Carrosserie | H400 |
| 3 et 3 | Matériel de demande | Galvalume/tôle galvanisée, PPGI | Épaisseur de paroi latérale | 18 mm |
| 4 | Norme électrique | 380V50Hz/3Ph | Diamètre de l"arbre | 45 # Steel, φ70 mm |
| 5 | Diamètre du décoler manuel | 508 ± 30 mm | Puissance du moteur principal | 7,5 kW |
| 6. | Limite d"élasticité | G550Mpa | Boulons à vis | Grade 8.8 |
| 7 | Vitesse de formation | 15-20m / min | Largeur effective | En tant que conception du client |
| 8 | Système de contrôle | Système de contrôle PLC | Rouleau | Acier 45#, traitement auditif, HRC58-62 |
| 9. | Moteur hydraulique | 3KW | Couleur de la machine | Bleu + noir + orange |
| 10 | Matériau de test | BMS fournira la taille du matériau d"alimentation à acheter 2 semaines avant les tests de la machine |
Flux de travail de production
La ligne de production automatisée est configurée pour un fonctionnement transparent. De l’alimentation des matériaux au rack de sortie final, chaque étape est précisément synchronisée par le système de contrôle PLC avancé. Ce flux de travail rationalisé augmente considérablement l"efficacité de la production, atteignant des vitesses de fonctionnement stables de 15 à 20 m/min avec une intervention manuelle minimale.
Dérouleur manuel (5 tonnes) → Dispositif de guidage d"alimentation → Moulin de formage de rouleaux principal → Coupe-poste hydraulique → Système de contrôle PLC → Rack de sortie (3M*2)
Affichage des composants de la machine
Chaque composant critique est fabriqué avec un contrôle de qualité rigoureux pour garantir une durabilité à long terme et une précision de formage constante dans des conditions de travail difficiles.

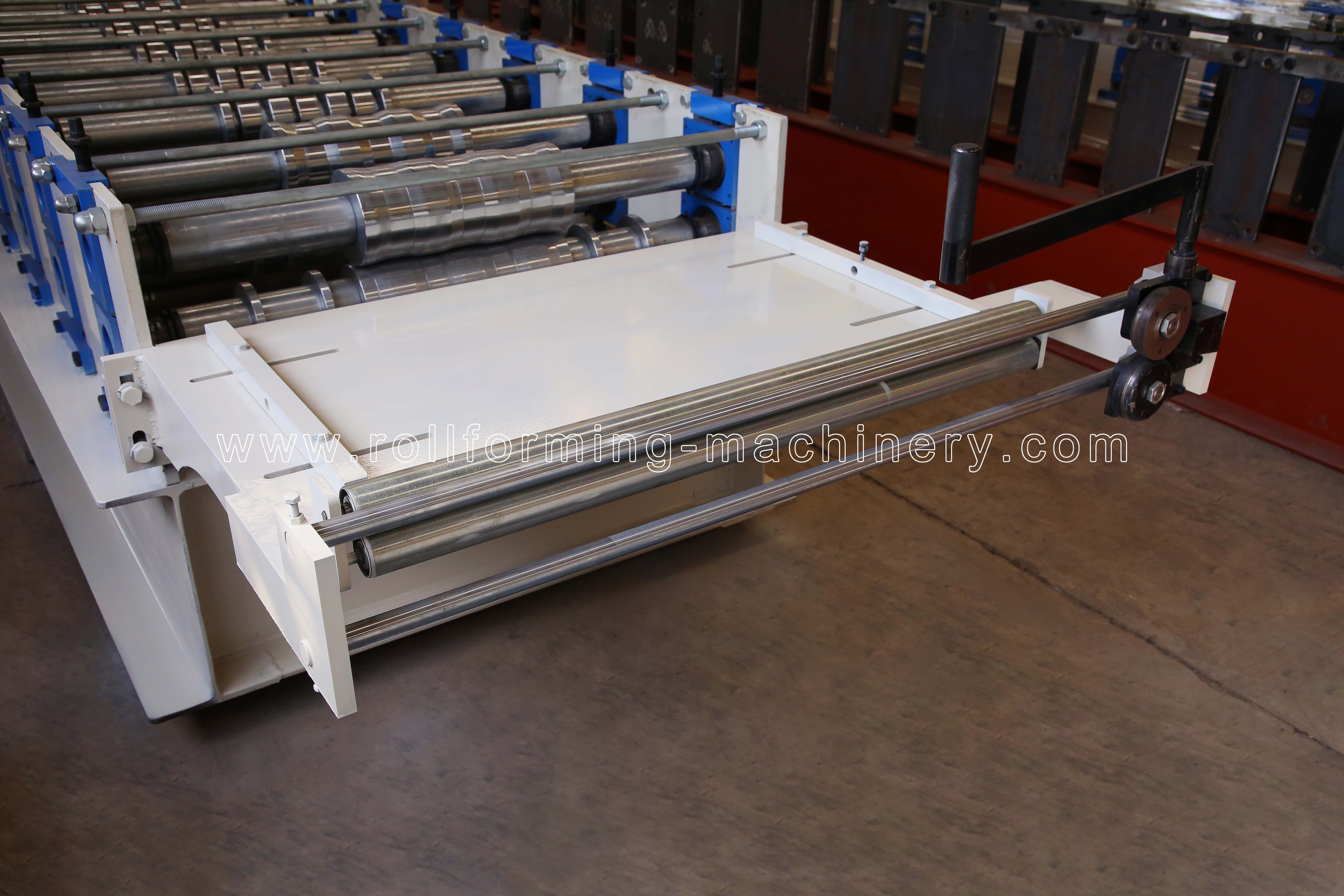

Dispositif d"alimentation
Assure un alignement précis de la matière première avant d’entrer dans le broyeur principal, réduisant ainsi efficacement le risque de déviation et de gaspillage de matière.

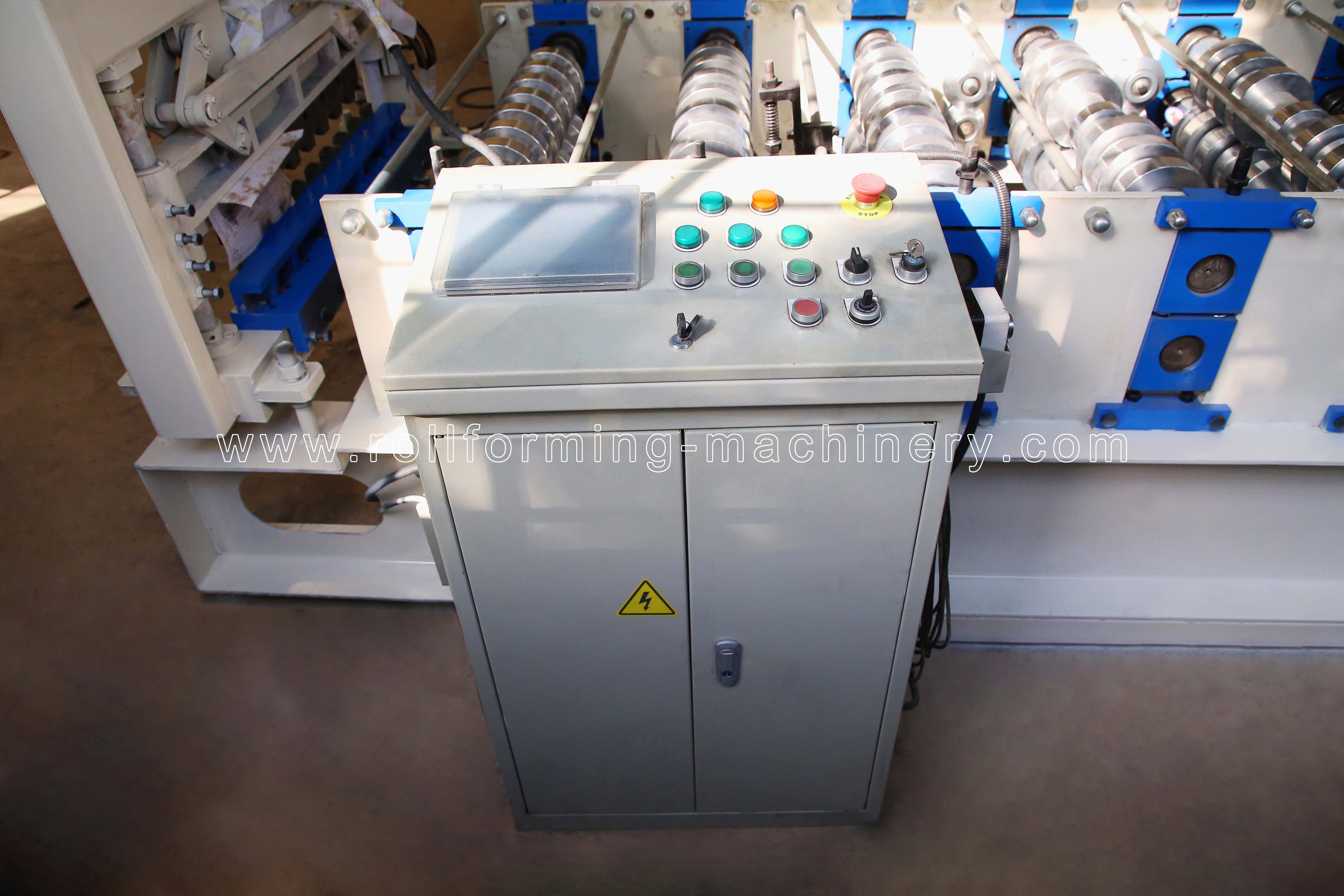

APP
Dispose d"une interface intuitive pour définir les longueurs et les lots de production, garantissant une automatisation élevée et une précision de coupe fiable.

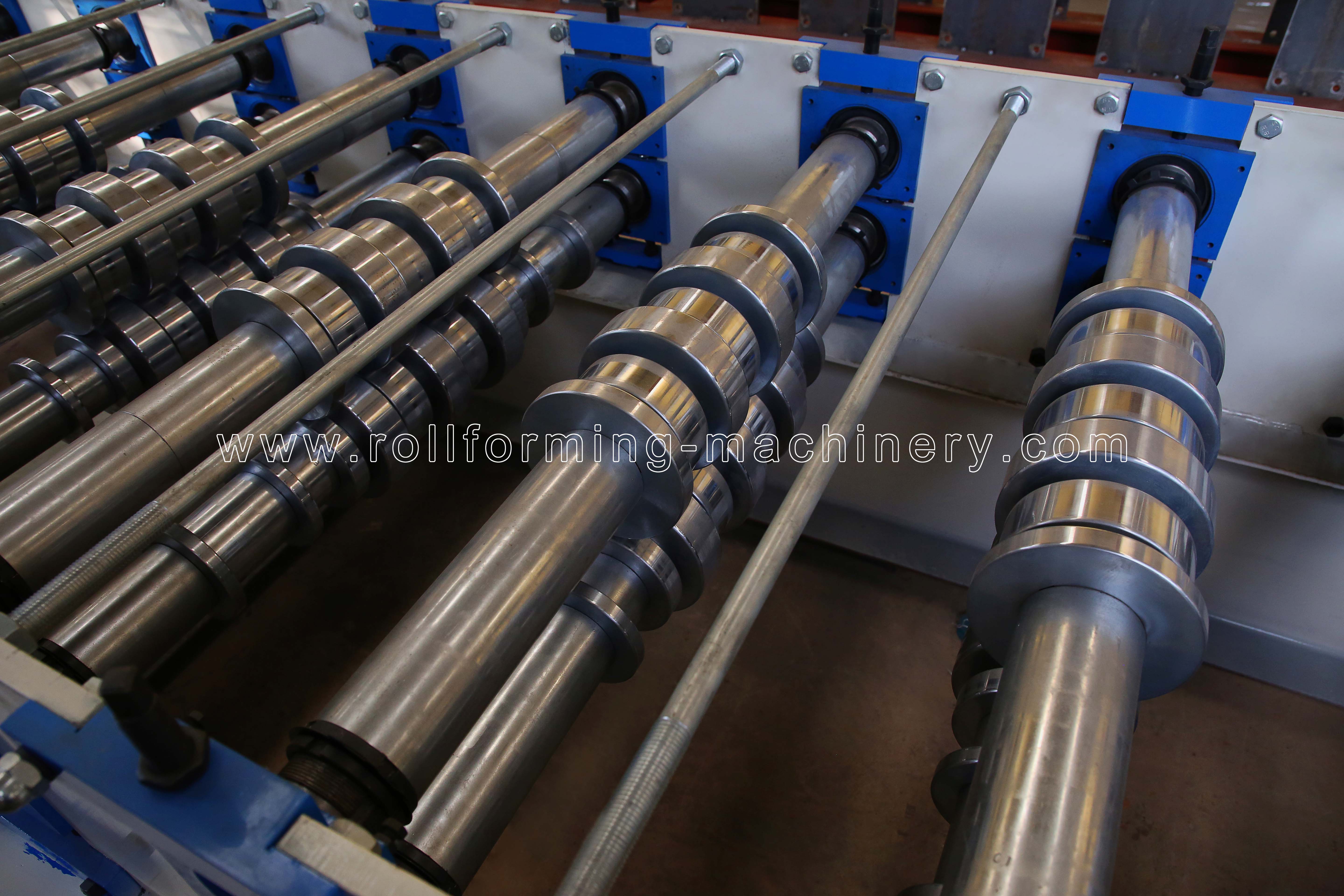

Moulin de machine principal
Équipé d"un châssis H400 robuste et de parois latérales de 18 mm pour éliminer les vibrations, offrant ainsi une plate-forme très stable pour le profilage à grande vitesse.

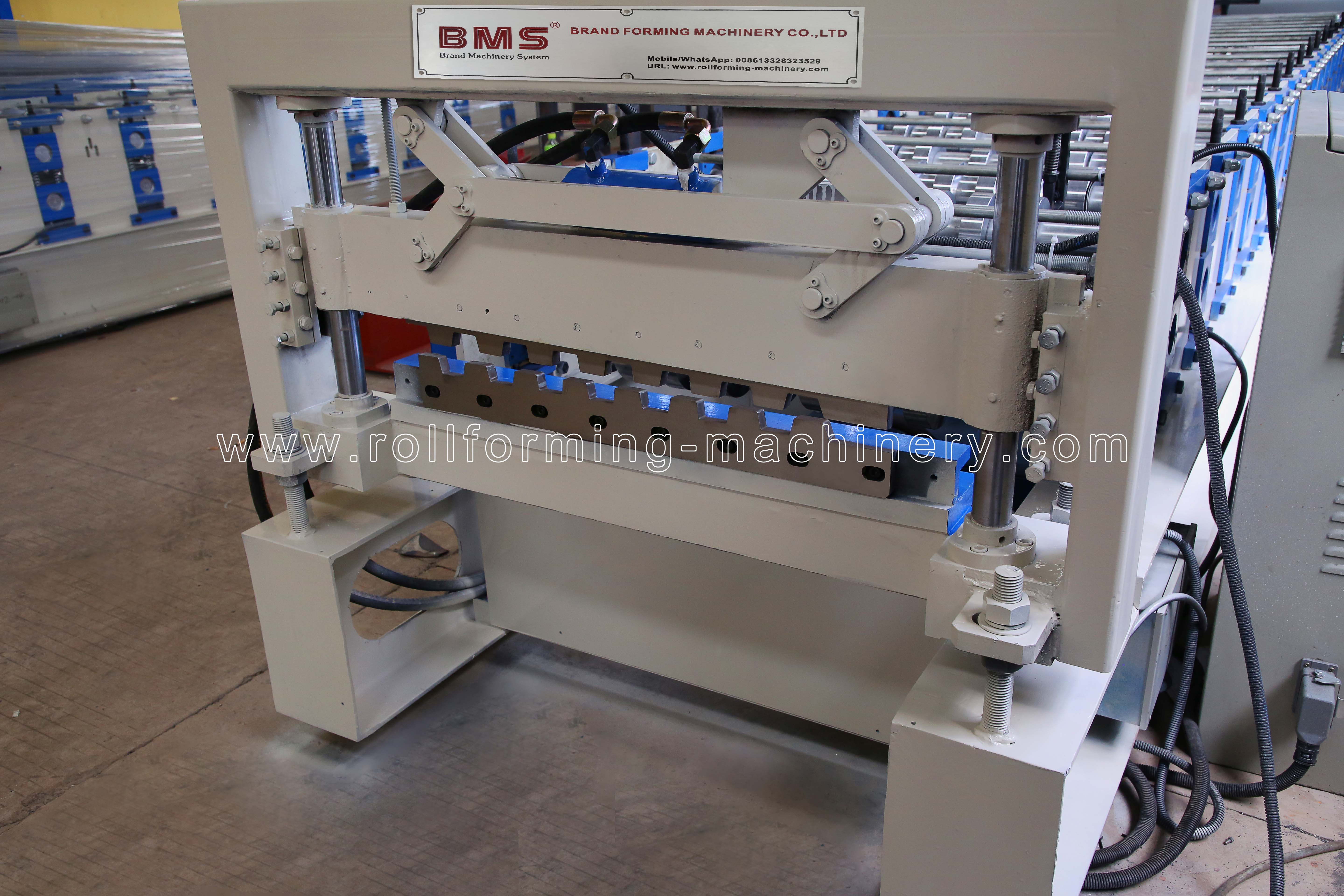

Post-coupeur
Utilise un puissant moteur hydraulique de 3 kW pour offrir des coupes nettes et sans bavures qui correspondent parfaitement au profil spécifique du panneau mural.

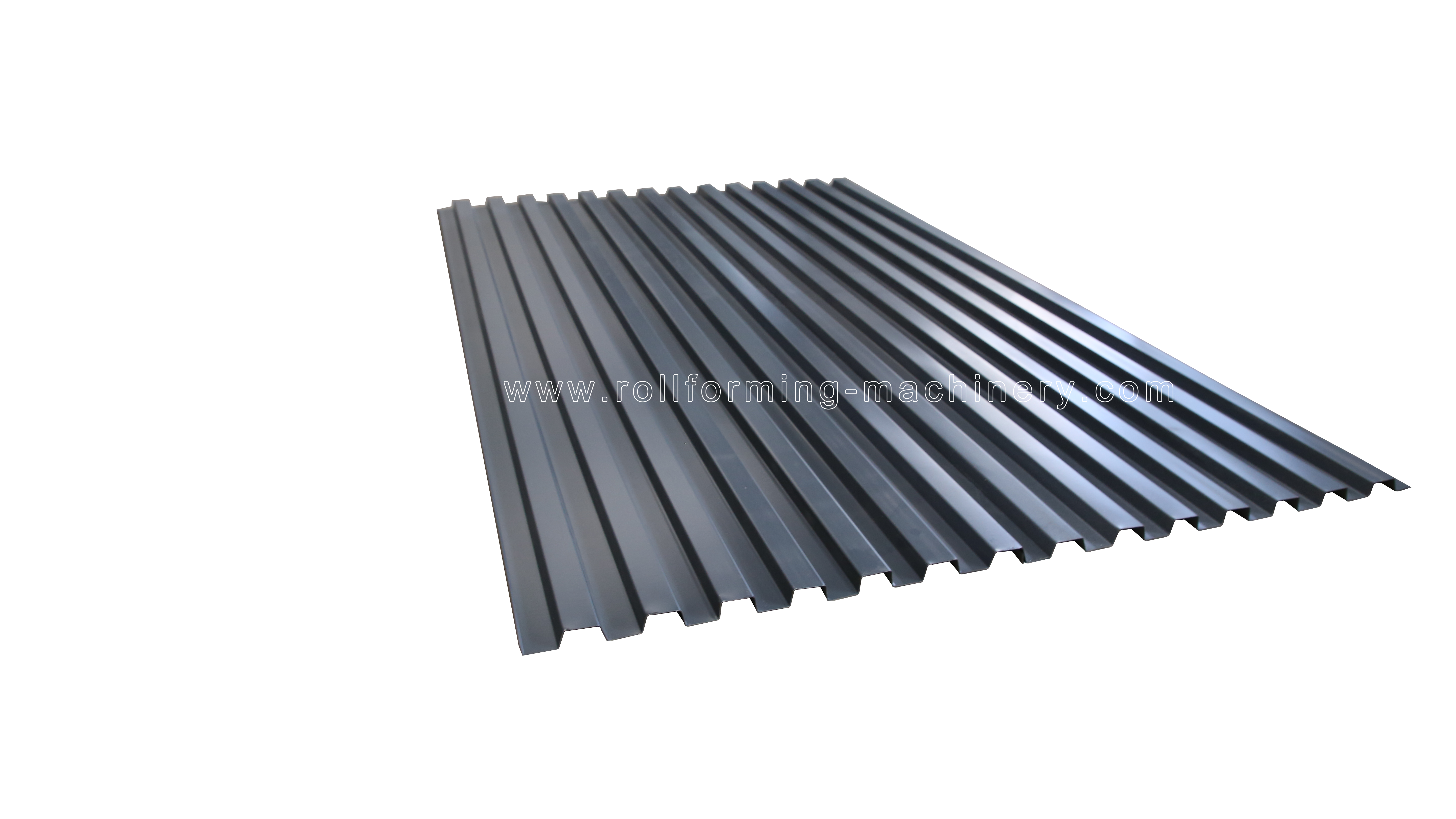

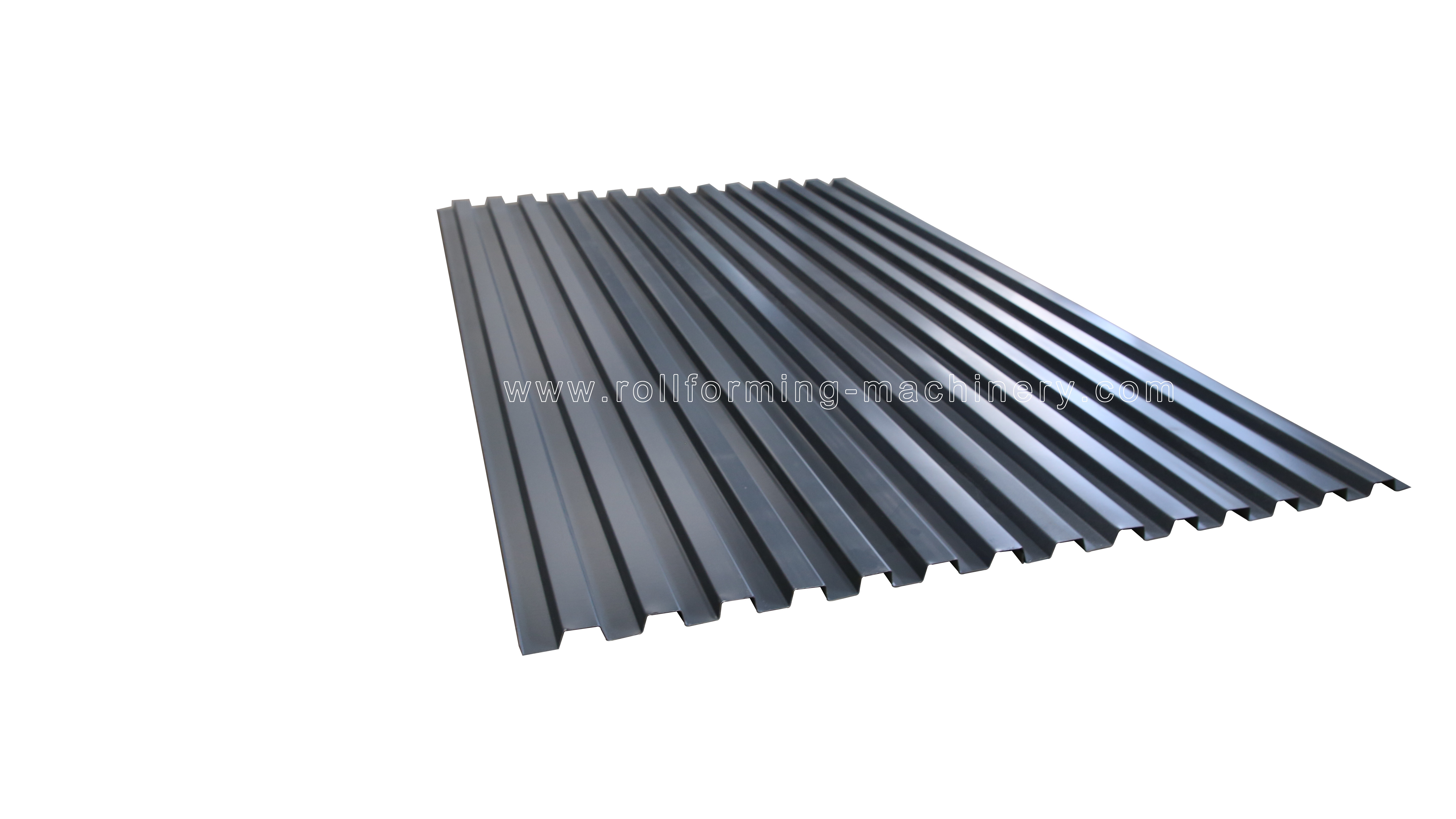

Produits produits à la machine
Les panneaux de revêtement mural finis présentent des surfaces impeccables, des bords emboîtables précis et une intégrité structurelle sans compromis. Ces panneaux de haute précision répondent à des normes de construction strictes et sont prêts à être utilisés immédiatement, reflétant les capacités de formage supérieures de la machine YX24-90-630.
Détails complets de l"équipement
Découvrez le savoir-faire détaillé et la conception robuste de nos machines de profilage. Des châssis robustes aux systèmes de contrôle électrique précis, chaque aspect est conçu pour offrir des performances fiables et réduire les coûts de maintenance à long terme pour votre usine de fabrication.
Dossier de demande
La machine de formage de rouleaux de panneaux de revêtement mural de haute précision YX24-90-630 est conçue pour fournir des produits finis de qualité supérieure qui répondent à des normes de construction strictes. Les panneaux produits présentent une précision dimensionnelle exacte, des profils cohérents et une finition de surface impeccable. Ce haut niveau de précision garantit que les panneaux de revêtement mural finis offrent une excellente intégrité structurelle et une résistance fiable aux intempéries. Pour les entrepreneurs et les constructeurs, ces panneaux formés avec précision signifient un emboîtement transparent lors de l"installation sur site, réduisant considérablement le temps de travail et minimisant le gaspillage de matériaux. La qualité constante du résultat se traduit directement par un flux de travail de construction plus efficace et par une réduction des coûts globaux du projet.
OBTRIPTION PORTE DE PORTE DE PORTE FORMING MACHINE FINI

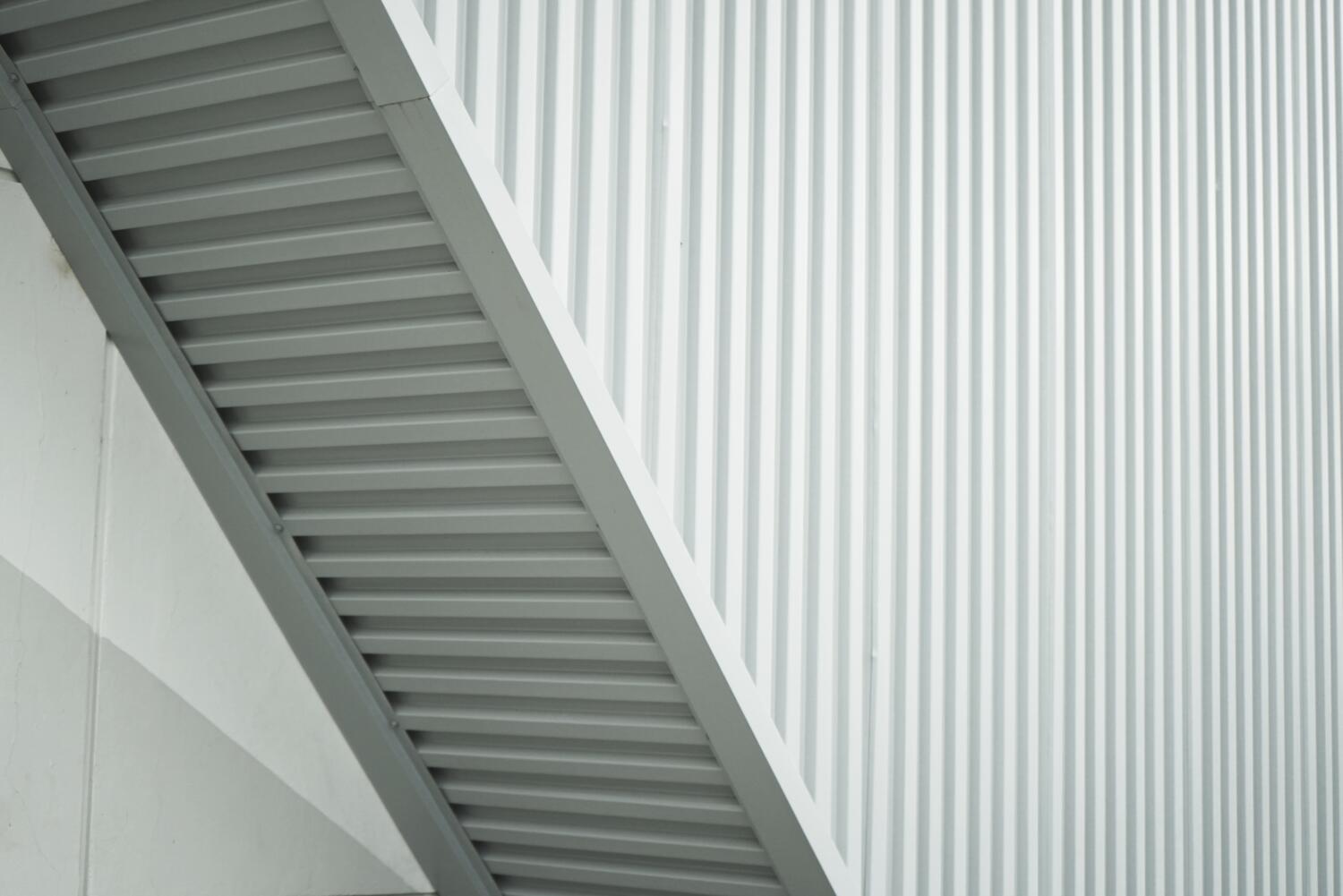

Grâce à leur durabilité et leur attrait esthétique, les panneaux de revêtement mural fabriqués par cet équipement sont largement utilisés dans une large gamme de projets architecturaux et de construction. Les cas d"application typiques incluent les façades extérieures d"entrepôts industriels à grande échelle, de complexes commerciaux, d"installations agricoles et de bâtiments résidentiels modernes. Les performances de surface robustes offrent une protection durable contre les éléments environnementaux agressifs, tandis que l’aspect propre et professionnel améliore la valeur visuelle des structures. En fournissant des solutions de revêtement fiables et visuellement attrayantes, ces produits finis offrent une valeur à long terme et une sécurité structurelle aux propriétaires et aux promoteurs immobiliers.
