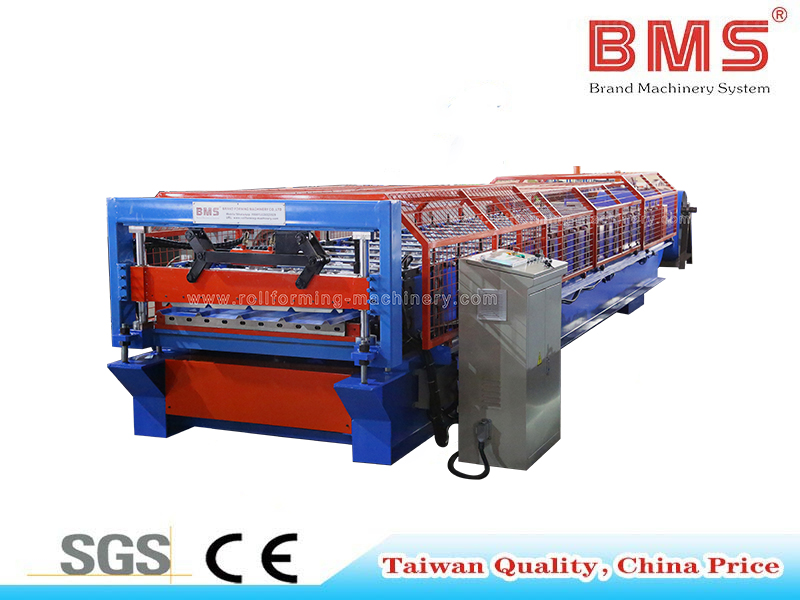

Machine de formation de pont de pont de plancher à double couche

1 machine pour 2 profils, économie de l'espace, rencontre American SDI et ANSI Standard

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
BMS

Description du produit

La machine de formage de rouleaux de plancher à double couche pour 2 profils répond aux normes américaines SDI et ANSI

La machine de formage de rouleaux de plancher à double couche est conçue pour produire deux profils de plancher distincts avec une précision et une efficacité exceptionnelles. Conçu pour répondre strictement aux exigences des normes américaines SDI (Steel Deck Institute) et ANSI, cet équipement garantit une fiabilité structurelle et des performances constantes pour les projets de construction industrielle et commerciale à grande échelle.

En intégrant deux systèmes de formage de profilés différents dans une seule machine, il aide les fabricants à optimiser considérablement l"espace au sol de l"usine, à réduire l"investissement global en équipement et à rationaliser les flux de production. Cette machine est un choix idéal pour les responsables des achats et les ingénieurs d"installations à la recherche d"une solution de profilage fiable, peu encombrante et de grande capacité.

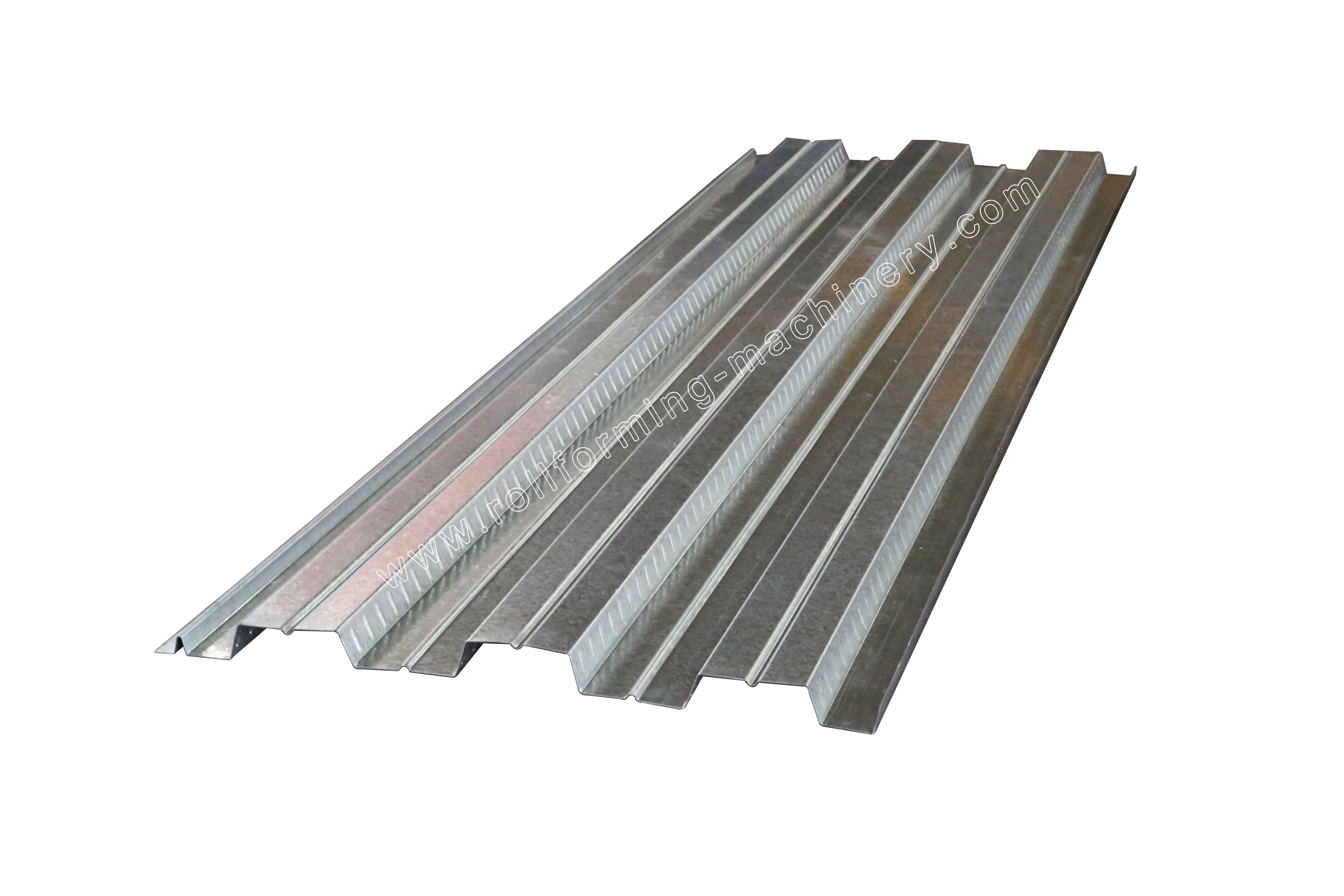

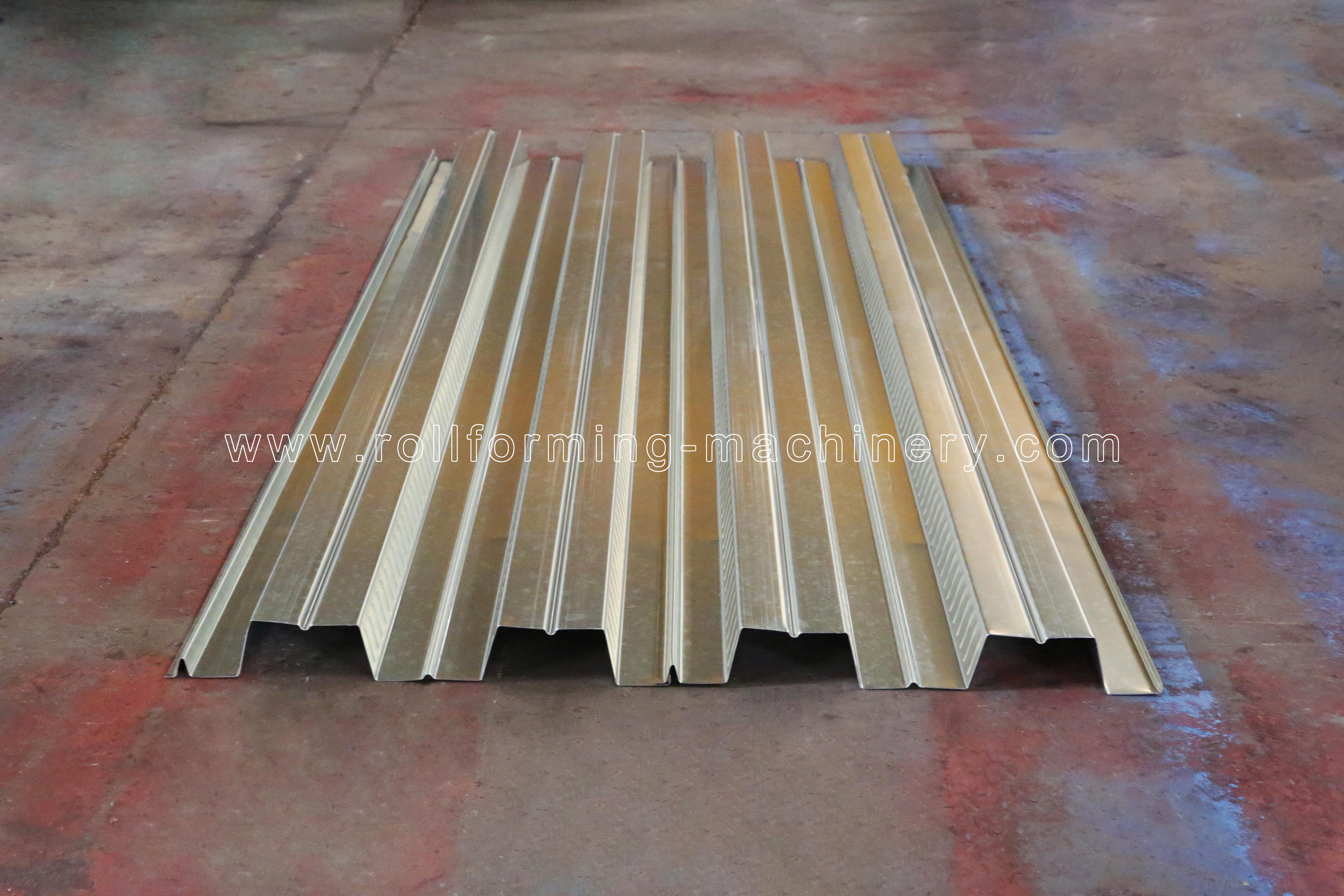

Profil

La machine est personnalisée pour fabriquer des profils de plancher spécifiques en fonction de besoins précis en ingénierie structurelle. La conception à double couche permet aux opérateurs de basculer entre deux profils de manière transparente, améliorant ainsi la flexibilité de production pour diverses demandes de projets.

Description et paramètres du produit

Les spécifications suivantes décrivent les principales capacités techniques du laminoir. Construite avec des châssis H450 robustes et des rouleaux Gcr15 robustes traités HRC58-62, la machine garantit une stabilité à long terme et un minimum de vibrations, même en fonctionnement continu à grande vitesse (15-20 m/min). La configuration à double moteur (18,5 + 18,5 kW) fournit suffisamment de puissance pour manipuler des tôles galvanisées d"une épaisseur de 0,75 à 1,5 mm et une limite d"élasticité allant jusqu"à G345Mpa.

Non.	Paramètres principaux		Paramètres de la formation de la formation
1 et 1	Épaisseur de matériau	0,75-1,5 mm	Stations de formation	24 + 24 étapes
2	Largeur d"alimentation	1219 mm / 1250 mm	Carrosserie	H450
3 et 3	Matériel de demande	Feuille galvanisée	Épaisseur de paroi latérale	Q235 T25 mm
4	Norme électrique	480V / 60Hz / 3ph	Diamètre de l"arbre	45 # Steel, φ75 mm
5	Matériau de coupe	CR12MOV	Puissance du moteur principal	18,5 + 18,5 kW
6.	Limite d"élasticité	G345MPA	Boulons à vis	Grade 8.8
7	Vitesse de formation	15-20m / min	Largeur effective	914,4 mm
8	Système de contrôle	Système de contrôle PLC	Rouleau	GCR15, traitement thermique HRC58—62
9.	Moteur hydraulique	7,5 kW	Couleur de la machine	Bleu + noir + orange
10	Matériau de test	BMS fournira la taille du matériau d"alimentation à acheter 2 semaines avant les tests de la machine

Se dérouler

Un flux de travail hautement automatisé et synchronisé est essentiel pour maximiser le rendement de la production et minimiser le gaspillage de matériaux. Le processus est entièrement géré par un système de contrôle PLC avancé, garantissant une mesure précise de la longueur et une précision de coupe.

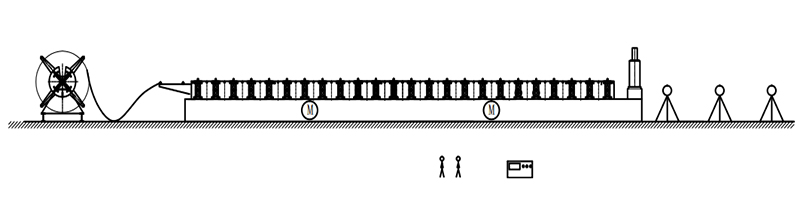

Dérouleur → Dispositif d"alimentation → Moulin de formage principal → Dispositif de post-coupe hydraulique → Système de contrôle PLC → Station hydraulique → Rack de sortie*3

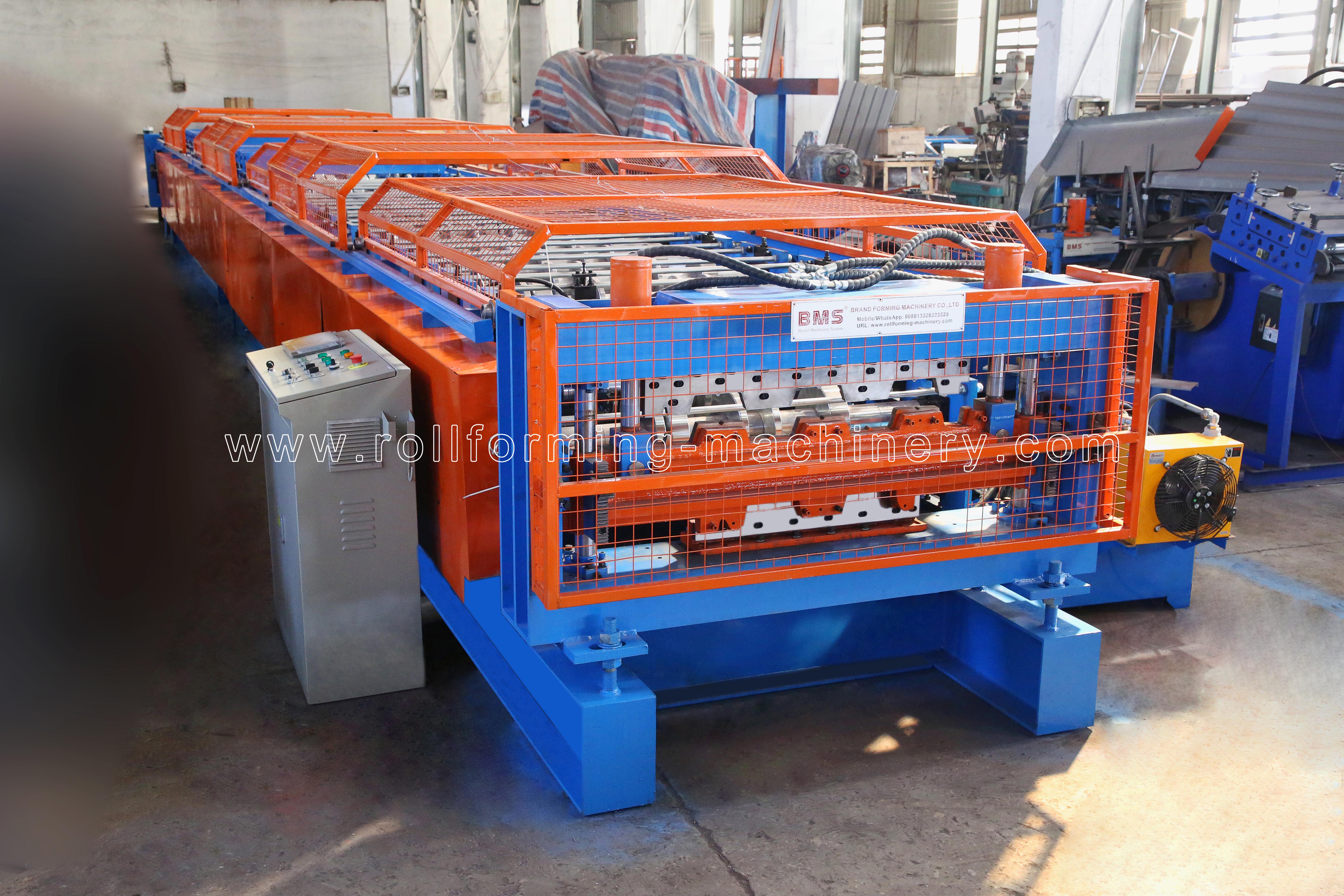

Affichage des composants de la machine

Chaque composant est soigneusement sélectionné et assemblé pour améliorer la sécurité opérationnelle, la précision et la facilité de maintenance. Le dispositif d"alimentation assure une entrée de matériau fluide et alignée, réduisant ainsi le risque de bourrage de matériau. Le bouclier de sécurité protège les opérateurs des pièces mobiles, tandis que le dispositif d"embrayage permet une transmission de puissance en douceur. Enfin, le pré-coupeur hydraulique fonctionne en tandem avec le système principal pour assurer une coupe précise sans déformer les bords du panneau.

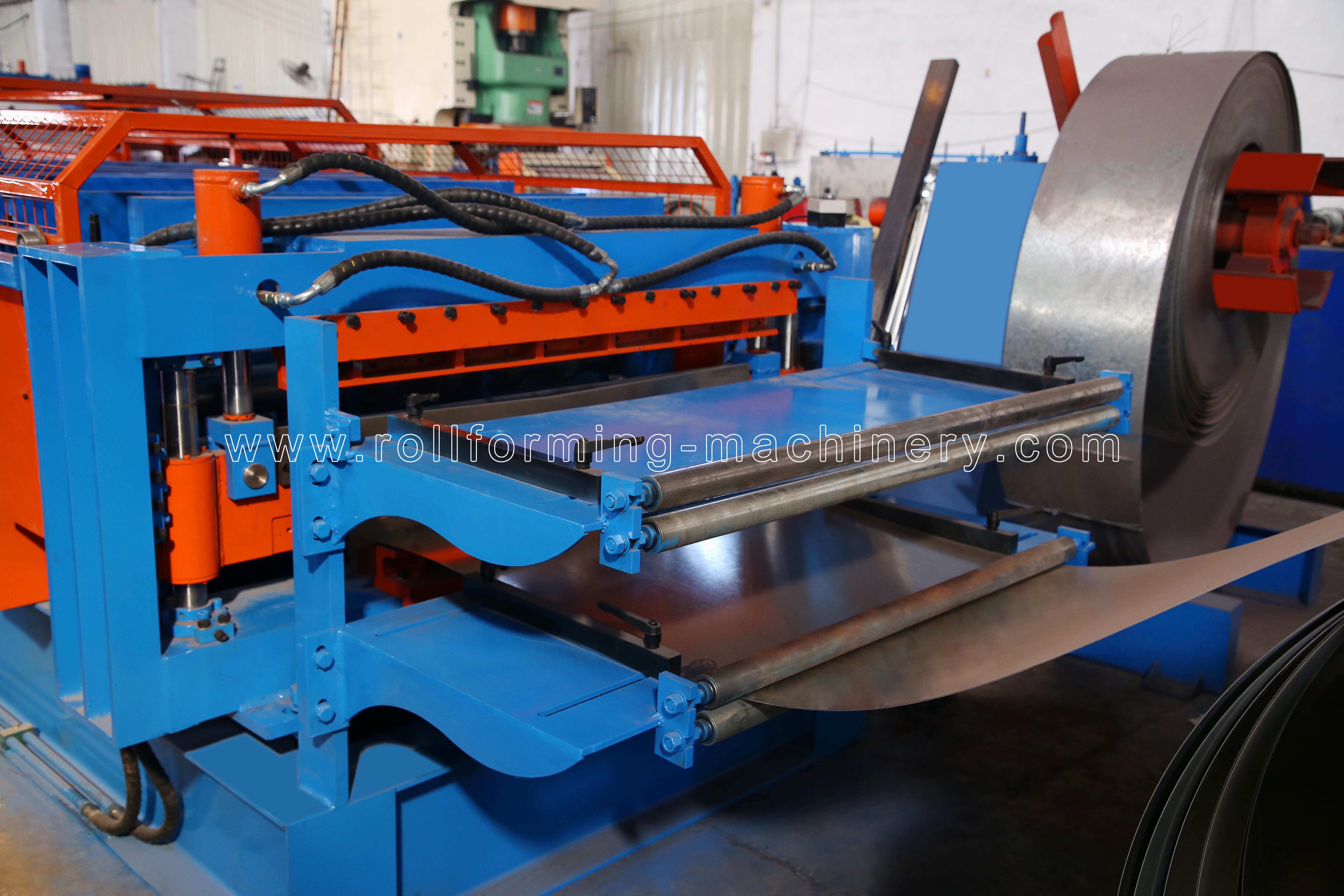

Dispositif d"alimentation

Bouclier de sécurité

Dispositif d"embrayage

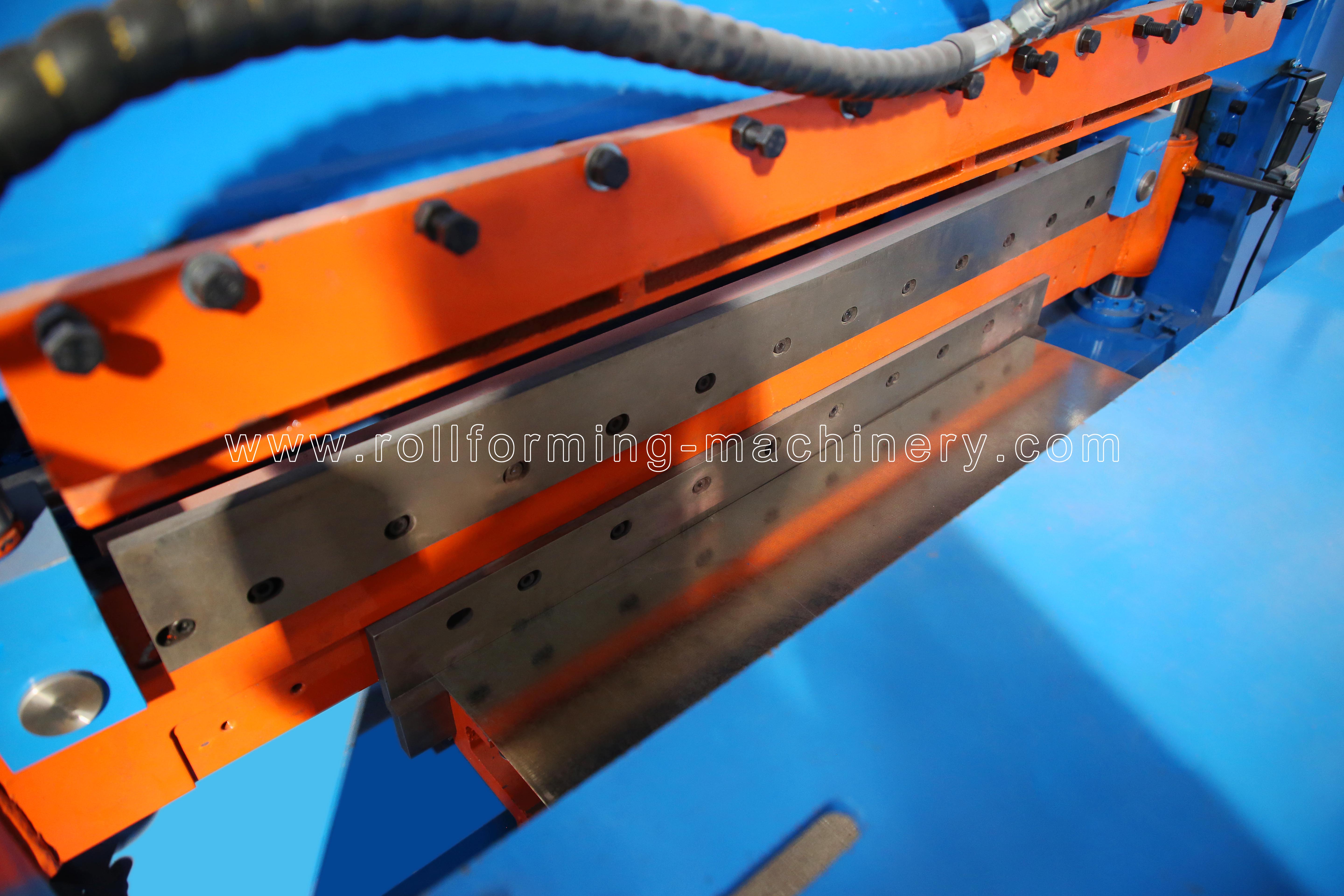

Pré-coupeur hydraulique

Emballage et expédition

Nous comprenons que les expéditions internationales nécessitent un emballage sécurisé pour éviter les dommages et la corrosion pendant le transport. Notre processus de chargement est strictement supervisé pour garantir que la machine arrive à votre installation en parfait état.

Méthode d'emballage : Le corps principal de la machine est nu et recouvert d'un film plastique (pour se protéger de la poussière et de la corrosion) . Il est soigneusement chargé dans le conteneur et fixé de manière stable à l'aide de câbles et de verrous en acier, ce qui le rend parfaitement adapté au transport maritime sur de longues distances.

Conditions de commerce

Nos conditions commerciales sont conçues pour offrir flexibilité et fiabilité, prenant en charge efficacement vos calendriers d’approvisionnement et de projet.

Quantité minimum de commande (MOQ) : 1 ensemble
Délai de livraison : environ 45 jours ouvrables
Port de chargement : Port de Xiamen
Type de paiement : Par T/T ou par L/C
Exportation : Exporté avec succès vers plus de 50 pays et régions, dont Taiwan, Royaume-Uni, France, Singapour, Grèce, Australie, États-Unis, Mexique, Brésil, Chili, Bolivie, Trinidad, Israël, Arabie Saoudite, etc.

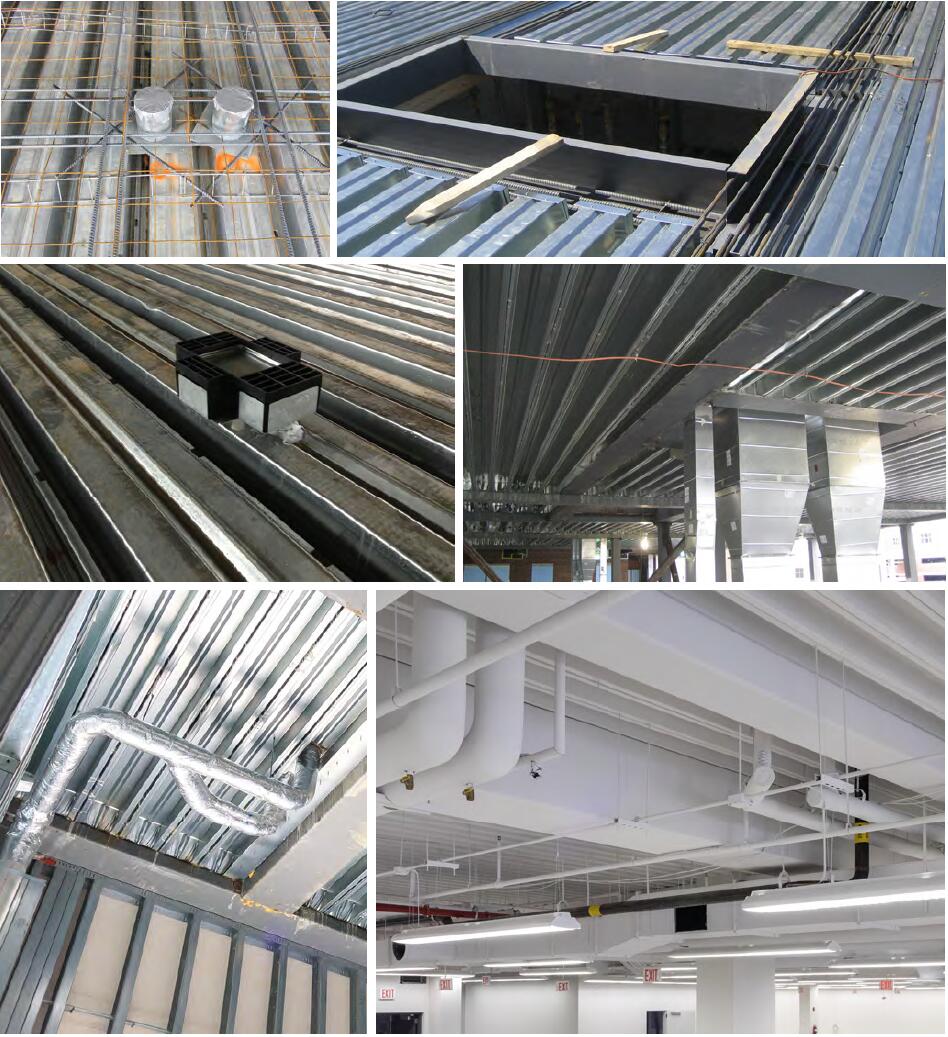

Dossier de demande

Les cas d"application de nos équipements de profilage démontrent la qualité de sortie exceptionnelle et la fiabilité de nos solutions de fabrication. Conçue pour une production à haut rendement, la machine de formage de rouleaux à plancher double couche fournit des profilés métalliques de qualité supérieure adaptés à une large gamme de projets de construction industriels, commerciaux et résidentiels. En garantissant des dimensions précises, une excellente planéité et une capacité portante supérieure, ces produits finis répondent aux exigences strictes des structures de bâtiments modernes et aident les acheteurs à réduire les risques d"installation.

Cas d"application de la machine de formage de rouleaux de panneaux AG

Les images ci-dessus mettent en valeur les performances fiables et l"excellente intégrité structurelle des panneaux formés dans des environnements de construction réels. Notre équipement garantit que chaque panneau produit conserve une précision dimensionnelle stricte, contribuant ainsi à des extérieurs de bâtiments et des systèmes de toiture robustes et esthétiques.
