Machine de formage de rouleaux double couche pour profilé ondulé et profilé de toiture

La profileuse à double couche est une presse à tuiles à double couche en acier coloré utilisée pour produire des matériaux de panneaux de toit dans l'industrie des structures en acier.Il est principalement utilisé dans la couverture décorative des bâtiments des parcs industriels, des bâtiments d’usines, des entrepôts logistiques et des toits des maisons d’habitation privées.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
BMS

Détails rapides

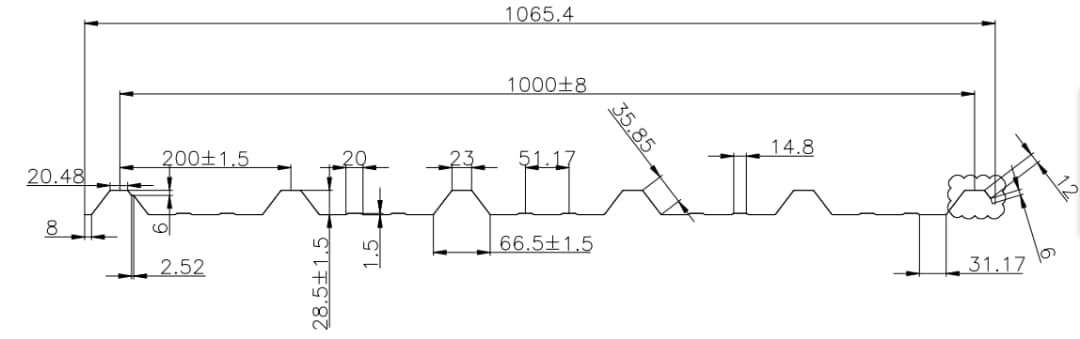

Profil

Non.	Paramètres principaux		Rouleau de formage Mill Paramètres
1.	Max.Largeur d'alimentation	950mm/1000mm	Étape de formage	20 étapes
2.	Tolérance de longueur	±1mm(6M)	Base	H450
3.	Épaisseur d'inspection	0,4-0,6 mm	Épaisseur de la paroi latérale	Q235 t18mm
4.	Vitesse du produit	10 m/min	Arbre	acier 45 #, φ90/75mm
5.	Matériel de candidature	Pré peint Galvanisé Acier (PPGI)	Rouleau	Acier 45#, Tournage ébauche, Tours CNC, Traitement thermique, Brossé et poli
6.	Limite d'élasticité	350Mpa	Moteur principal	7,5 kW
7.	Tolérance de largeur effective	-2/+3mm	Réduire la vitesse	Série R
8.	Épaisseur de matériau	0,4-0,6 mm	Chaîne	ZIQIANG

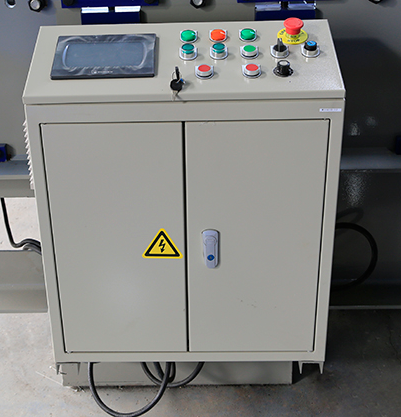

9.	Système de contrôle	Système de contrôle PLC	Vitesse de formage	12-16 m/min
dix.	Matériel de test	BMS fournira la taille du matériel d'alimentation acheter cela 2 semaines avant les tests de la machine

Flux de travail

Dispositif de guidage d'alimentation → Pré-coupeur manuel → Laminoir principal de formage → Post-coupeur hydraulique → Système API → Station hydraulique →Quitter le rack

Affichage des composants de la machine

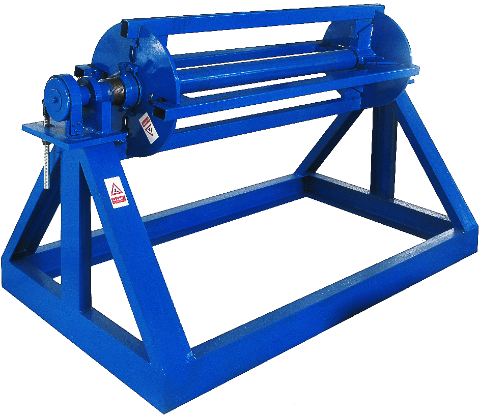

1)Manuel Dérouleur : 2 ensembles

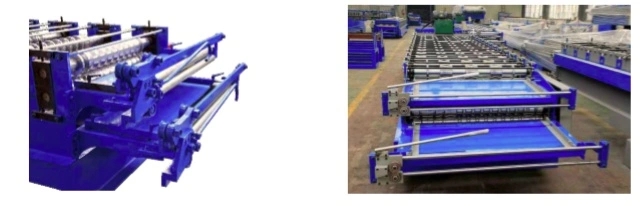

2) Laminoir à froid :

Avec guidage du matériau d'alimentation, châssis en H450 taper l'acier par soudage;

Avec précoupeur manuel pour une utilisation facile et économiser du matériel :

Épaisseur du buffet : 22mm

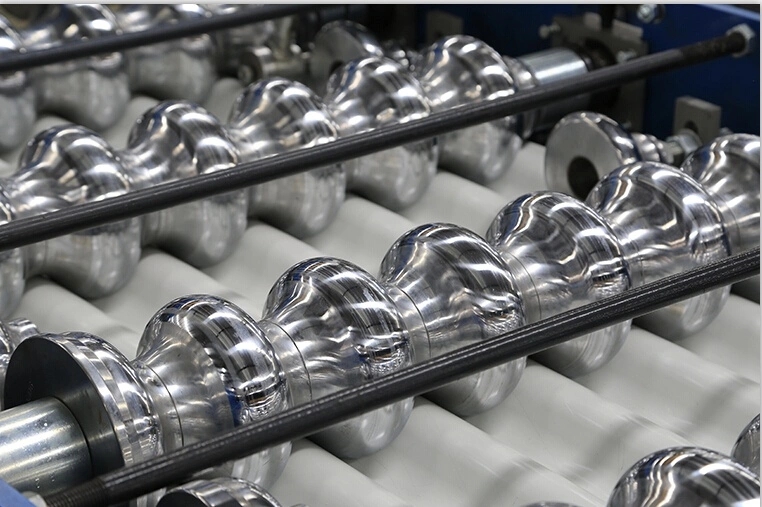

Rouleaux fabriqués à partir de Acier 45#, Tours CNC, traitement thermique, revêtement en chrome dur d'une épaisseur de 0,04 mm, surface avec traitement miroir

Diamètre des arbres =ф90mm/ ф75mm, usiné avec précision ;
