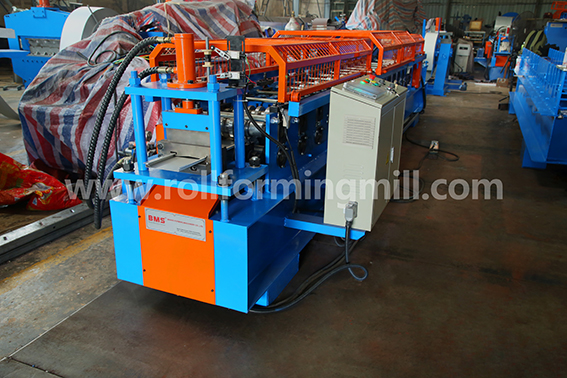

Machine linéaire automatique de panneaux de revêtement métallique pour matériaux de construction

Présentation du produit et détails rapides

Investir dans la machine automatique de panneaux linéaires de revêtement métallique transforme vos capacités de production en intégrant la fabrication en interne. Cette décision stratégique élimine les majorations intermédiaires coûteuses et réduit considérablement les frais exorbitants associés au transport de matériaux de revêtement finis et volumineux. En abaissant le coût global au mètre carré de vos matériaux de construction, cet équipement vous assure un retour sur investissement rapide. Conçu pour les professionnels de la construction et les fabricants indépendants, le système offre un niveau d"indépendance opérationnelle inégalé. Vous remarquerez immédiatement la construction solide et de qualité industrielle des machines, conçue pour résister à un fonctionnement quotidien continu tout en maintenant des tolérances exactes. Que vous élargissiez vos offres de revêtement architectural ou rationalisiez la génération de panneaux spécifiques au site, cette machine offre des performances constantes et fiables qui améliorent directement les marges de votre projet et votre avantage concurrentiel sur le marché de la construction.

Profil et normes d"ingénierie

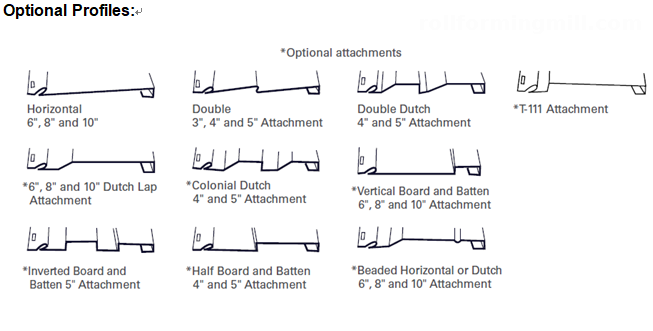

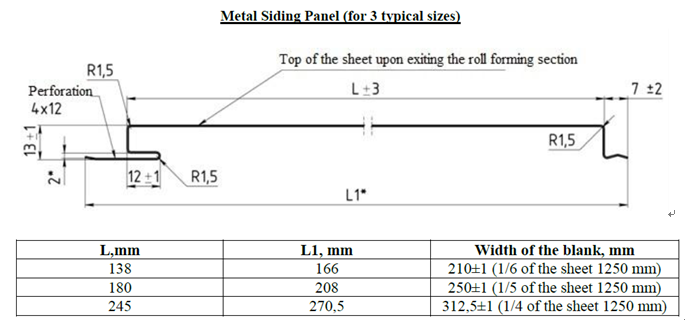

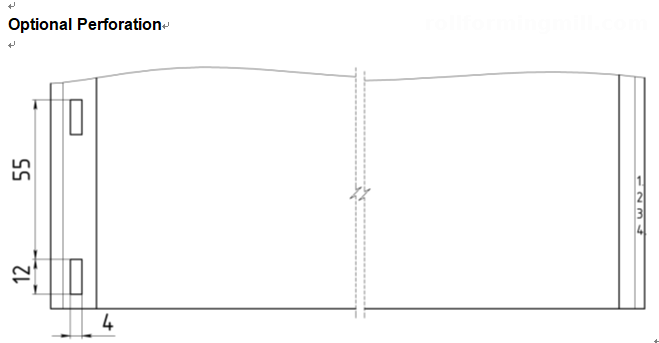

Comprendre la géométrie précise de votre revêtement métallique est crucial pour une intégration architecturale transparente. Les dessins de profil ci-dessous illustrent les normes rigoureuses atteintes par cette machine à panneaux linéaire. Chaque courbe, emboîtement et surface plane est formé avec une attention méticuleuse aux détails, garantissant que le revêtement final s"emboîte parfaitement sur le chantier. Nous fournissons des normes d"ingénierie complètes et des directives rigoureuses en matière de tests de matières premières pour garantir que votre production respecte ou dépasse les codes de construction stricts. Lorsque vous passez vos doigts le long du bord d’un panneau fini, vous ressentirez une finition lisse et cohérente, sans distorsion. Ce niveau de contrôle de qualité rehausse non seulement l"attrait esthétique de l"extérieur du bâtiment, mais renforce également l"intégrité structurelle contre les conditions météorologiques difficiles, offrant ainsi une tranquillité d"esprit pour les applications résidentielles et commerciales haut de gamme.

Flux de travail automatisé

L"efficacité et la réduction des déchets sont au cœur du flux de travail automatisé de cette machine. Le processus commence en douceur au dérouleur, passant en douceur du dispositif de guidage d"alimentation au laminoir principal de formage. Ici, le métal est progressivement façonné en plusieurs étapes avant d"atteindre la coupeuse hydraulique, alimentée par un système hydraulique robuste et régie par un système PLC intelligent, reposant enfin sur les racks à double sortie. Cette séquence hautement synchronisée, pilotée par une ingénierie de précision, garantit que chaque panneau est coupé à la longueur exacte requise. En produisant des matériaux à la demande, vous éliminez efficacement les erreurs d"installation courantes et le gaspillage de matériaux coûteux généralement rencontrés avec les panneaux prédécoupés. Le bourdonnement rythmé et régulier des rouleaux de formage et le claquement net et net de la cisaille hydraulique reflètent un processus de fabrication optimisé pour un rendement maximal et un temps d"arrêt minimal.

Dérouleur → Dispositif de guidage d"alimentation → Laminoir principal de formage → Coupeur hydraulique → Système hydraulique → Système PLC → Rack de sortie*2

Affichage des composants de la machine

1) Dérouleur :

• Dérouleur manuel : un ensemble
• Non alimenté, contrôle manuel du retrait et de l'arrêt de l'alésage intérieur de la bobine d'acier
• Max. largeur d'alimentation : 500 mm , plage d'identification de bobine 470 mm ± 30 mm
• Capacité : Max. 3 tonnes

Le dérouleur manuel constitue le point de départ fiable pour votre ligne de production continue. Conçu comme une unité non motorisée, il permet aux opérateurs de contrôler manuellement le retrait de l"alésage interne de la bobine d"acier et d"arrêter l"alimentation en toute sécurité si nécessaire. Pour garantir que votre équipe maximise le potentiel de ce composant, nous proposons une formation complète sur l"exploitation et des guides de maintenance quotidienne. Cette assistance proactive réduit considérablement les temps de manipulation manuelle et élimine les risques d"indisponibilité inattendus, permettant ainsi de maintenir votre calendrier de production sur la bonne voie. Les opérateurs apprécieront le retour mécanique simple lors du verrouillage de la bobine en place, garantissant une alimentation stable et centrée qui empêche le matériau de se déplacer pendant les étapes initiales cruciales du profilage.

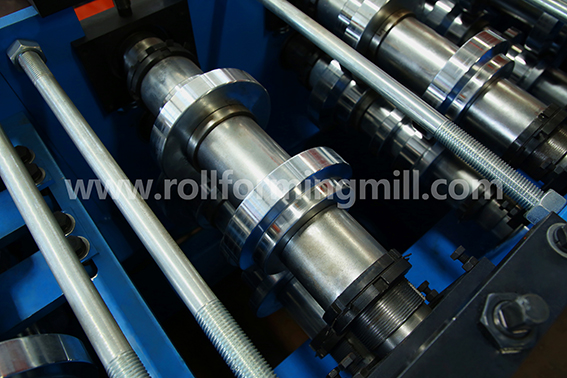

2) Laminoir de formage

Cadre de carrosserie en acier de type H450 par soudage
Épaisseur de la paroi latérale : Q235 t18 mm ;
Arbres fabriqués en acier 45# , diamètre de l'arbre : φ70 mm
Engrenage et entraînement par chaîne en 16 étapes environ pour se former.
Vitesse de formage : 12-15 m/min ;
Moteur principal : 5,5 kW ; Chaîne : ZIQIANG
Tous les boulons à vis de qualité 8.8 (les usines bon marché utilisent une qualité inférieure de 4.8) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine.

Le cœur de l’extrême durabilité de cet équipement réside dans le laminoir principal. Construit avec un cadre de carrosserie soudé en acier robuste de type H450 et des parois latérales Q235 t18 mm, il offre une base inflexible. Le processus de formage est entraîné par des arbres robustes en acier 45# d"un diamètre substantiel de φ70 mm, progressant à travers un système d"entraînement par engrenages et chaîne à 16 étapes. Fonctionnant à une vitesse rapide de 12 à 15 m/min, alimenté par un moteur principal de 5,5 kW et des chaînes ZIQIANG fiables, il gère sans effort les demandes à volume élevé. Nous utilisons exclusivement des boulons à vis haute résistance de grade 8.8 pour fixer fermement l"ensemble de la structure. Cette approche sans compromis en matière de sélection des matériaux garantit une stabilité exceptionnelle et un cycle de vie prolongé, même dans des conditions de fabrication continues et soumises à des charges élevées.

3) Coupeur hydraulique

Post pour couper, arrêt de coupe, deux pièces Type de conception de lame de coupe
Moteur hydraulique : 4 kW , pression de coupe : 0-16 MPa
Matériau de l'outil de coupe : Cr12MoV (= acier SKD11)
avec au moins un million de fois de durée de vie de coupe, traitement thermique HRC58-62

La finition de précision est obtenue grâce au post-couteau hydraulique avancé, doté d"une conception sophistiquée de lame de coupe en deux parties qui arrête momentanément la ligne pour un cisaillement impeccable. Entraîné par un moteur hydraulique dédié de 4 kW délivrant une pression de coupe de 0 à 16 MPa, il tranche le métal avec autorité sans effort. L"outil de coupe lui-même est forgé à partir de Cr12MoV de première qualité, traité thermiquement jusqu"à une dureté de HRC58-62. Cette métallurgie exceptionnelle garantit au moins un million de cycles de coupe, en maintenant un bord tranchant comme un rasoir qui laisse les extrémités des panneaux totalement sans bavures. Le son distinct et puissant de l"engagement de la cisaille hydraulique témoigne de sa force de qualité industrielle, garantissant que chaque panneau est prêt à être installé dès sa sortie du rack de sortie.

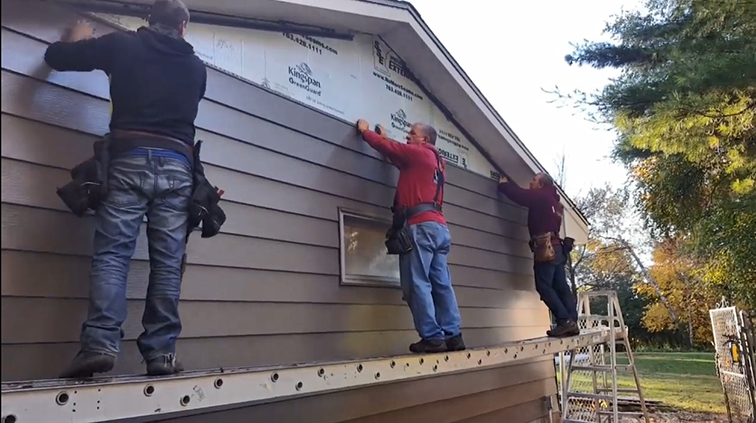

Cas d"application du produit

La polyvalence des panneaux produits par cette machine à panneaux linéaire ouvre une vaste gamme d"opportunités d"expansion commerciale. Ces profilés de revêtement métalliques précis conviennent parfaitement au revêtement de maisons résidentielles modernes, de vastes complexes commerciaux et d"installations industrielles robustes. En ayant la capacité de produire des panneaux sur mesure à la demande, les entrepreneurs en construction peuvent entreprendre de manière flexible des projets de différentes échelles sans se soucier des retards dans la chaîne d"approvisionnement. La finition élégante et résistante aux intempéries du revêtement offre aux architectes et aux constructeurs une solution extérieure haut de gamme qui améliore à la fois l"efficacité énergétique et l"attrait visuel. Qu"il s"agisse de moderniser une vitrine de vente au détail locale ou de sceller un immense entrepôt, cette machine permet à votre entreprise de livrer des matériaux de construction de premier ordre directement sur le site.

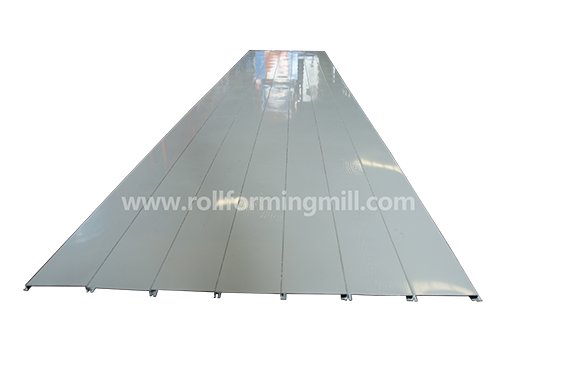

Produits fabriqués à la machine et vitrine détaillée

Le résultat final témoigne de l’ingénierie supérieure de la machine : des panneaux de parement métalliques nets, propres et structurellement solides. Chaque pièce reflète les normes élevées requises sur le marché concurrentiel actuel des matériaux de construction. Avec une intégrité de surface constante et des bords emboîtables précis, ces panneaux garantissent une façade étanche et visuellement époustouflante pour tout bâtiment. En examinant les présentations détaillées des produits et les gros plans des machines ci-dessous, remarquez la qualité de construction robuste et les finitions raffinées qui font de cet équipement un atout durable pour votre installation de production. Notre engagement envers votre succès s"étend au-delà de la machine elle-même, vous offrant la confiance opérationnelle nécessaire pour dominer votre marché local du revêtement.
