Machine de formage de rouleaux de panneaux de toiture de type nervure pour profil YX22-265-1060

Partager sur:

Machine de formage de rouleaux de panneaux de toiture de type nervure pour profil YX22-265-1060

Ventes chaudes aux Philippines

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX22-265-1060
Marque de produit:
BMS

Profil

22-1060

Description du produit

Matériel	Matériel applicable	PPGI
	Épaisseur de matériau	0,3-0,6 mm
	Avec limite d'élasticité	235-345Mpa
Bobine	Largeur d'alimentation	1219mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.7 tonnes.
Machine	Châssis de base	H450 taper l'acier par soudage.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	Acier 45#, revêtement en chrome dur
	Station à rouleaux	18 étapes pour former
	Diamètre de l'arbre	ф70mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	11KW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	4KW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Flux de travail

Dérouleur hydraulique 8T → Dispositif de pré-coupe manuel → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif de coupe de poteau hydraulique → Support de sortie

056T6YSR%8K1K)FZVY

Spécifications techniques

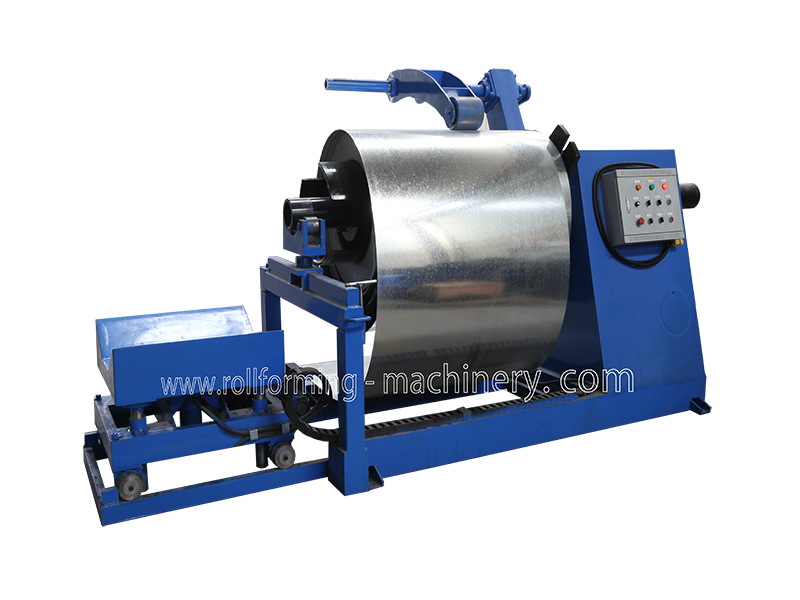

1) 7T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Alimentation automatique et dispositif d'arrêt automatique

Diamètre extérieur:1600mm

moteur:3KW,Moteur de pompe à huile :2,2 kW

Capacité:Max.7 tonnes, avec voiture à bobine 7 jours plus tard

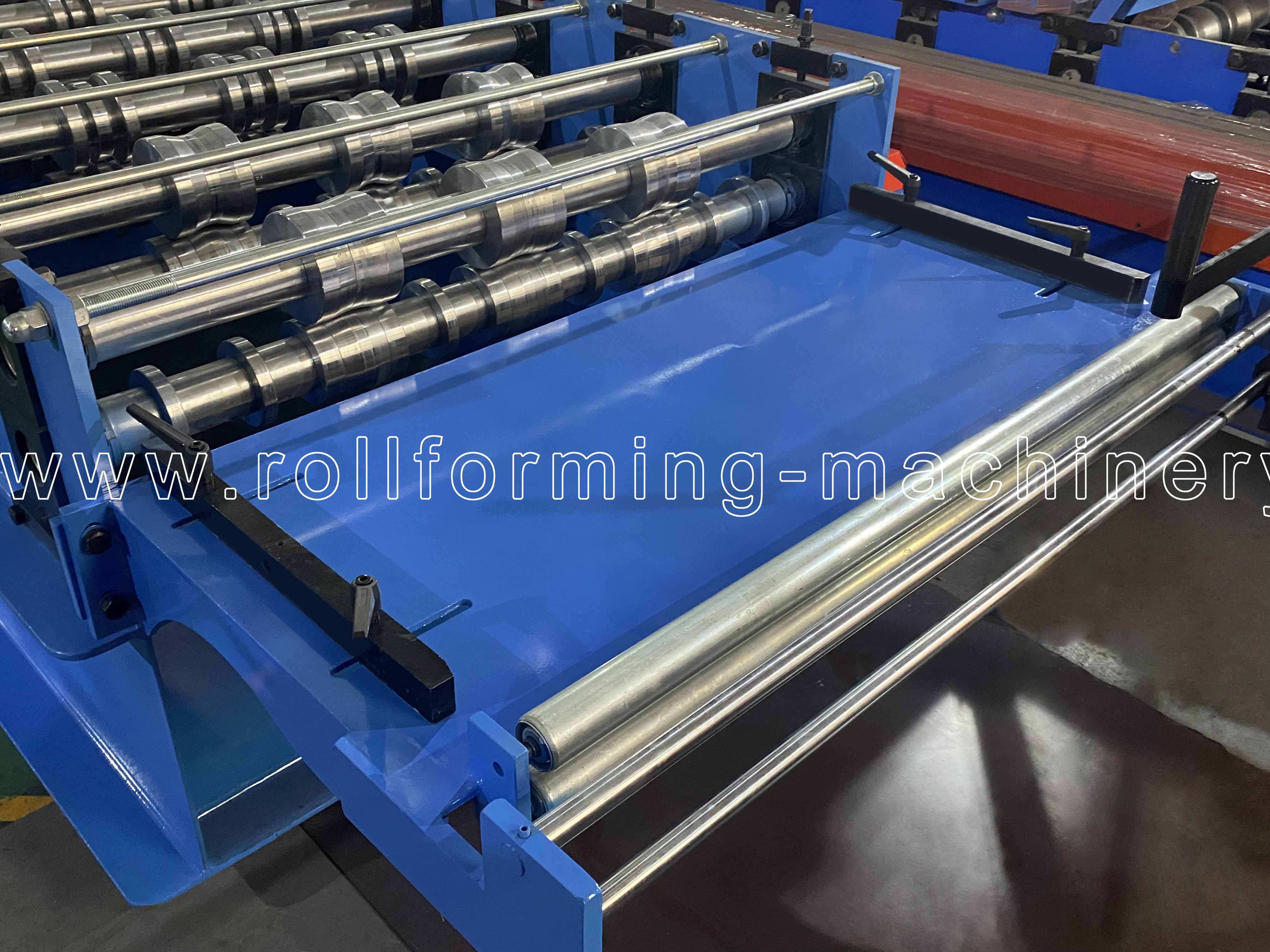

2) Pré-coupeur de machine de panneaux de toit YX22-265-1060

Marque: GTC Original: Chine

Avec guide de matière d'alimentation, évitez de gaspiller du matériel

2022_11_24_15_11_IMG_2468

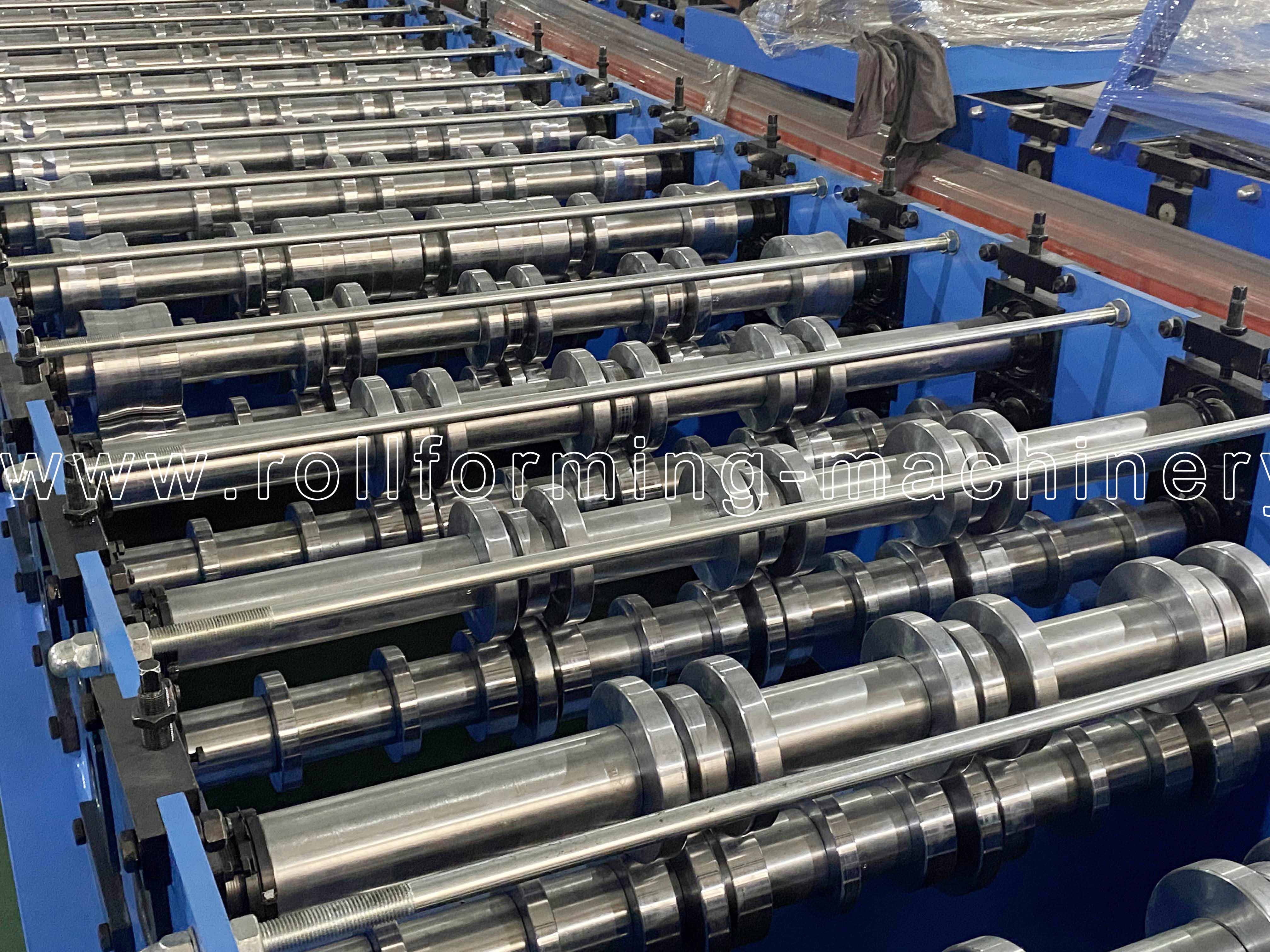

3) Machine principale

Rouleaux fabriqués de haute qualité Acier 45#, Tours CNC, Traitement thermique.

avec traitement noir ou revêtement chromé dur pour les options.

Cadre de carrosserie en 450#H taper l'acier par soudage

2022_11_24_15_12_IMG_2490

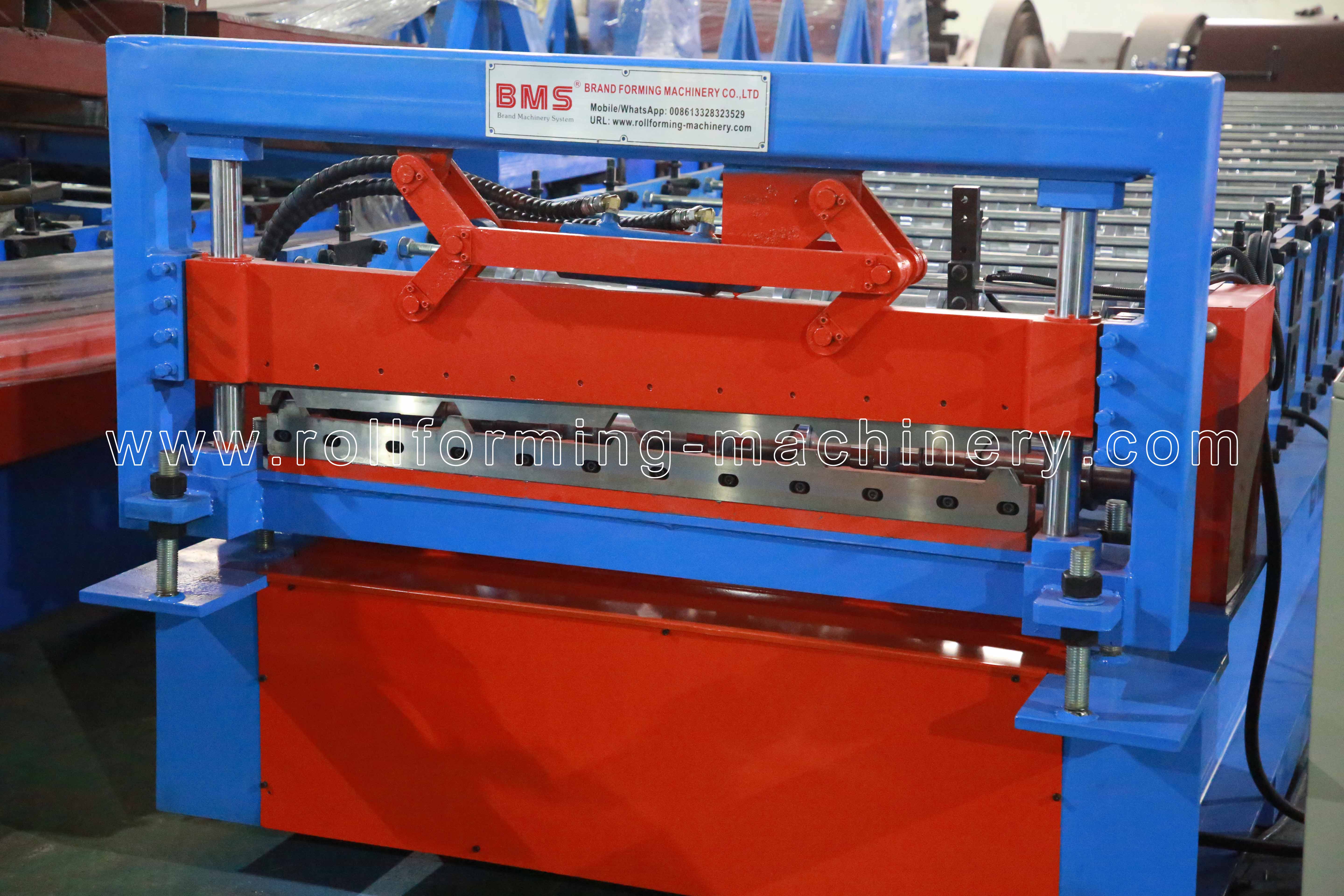

4) YX22-265-1060 Coupe-poste pour machine à panneaux de toit

Poste à couper, arrêt de coupe, type de lame de coupe en deux pièces.
Moteur hydraulique:4KW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

Avec au moins un million de fois de vie coupée
La puissance de coupe est fournie par la station hydraulique du moteur principal

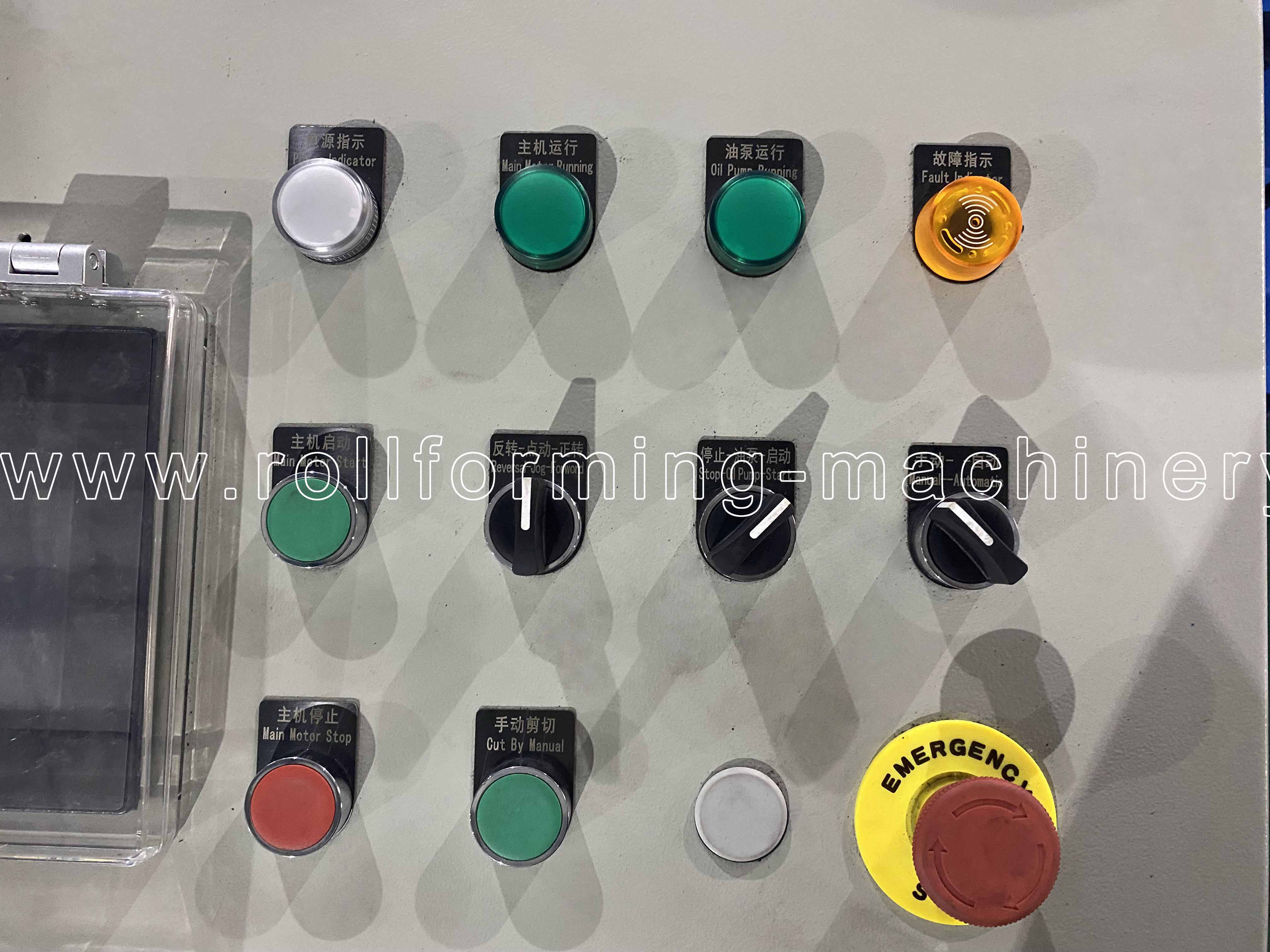

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

2022_11_24_15_02_IMG_2443

6) Quitter le rack:Trois unités

20200316171137_19269

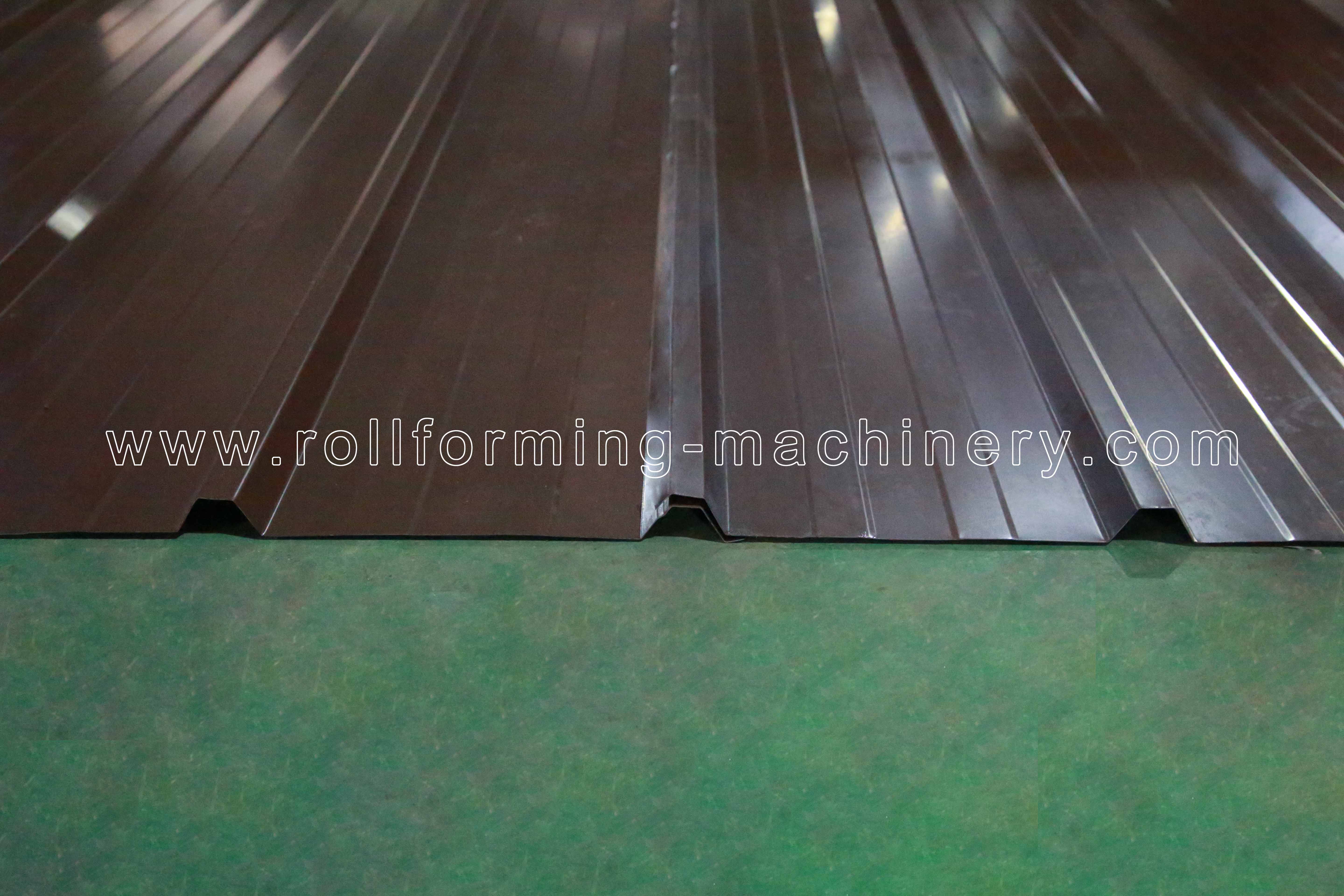

7) Exposition de produits

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
