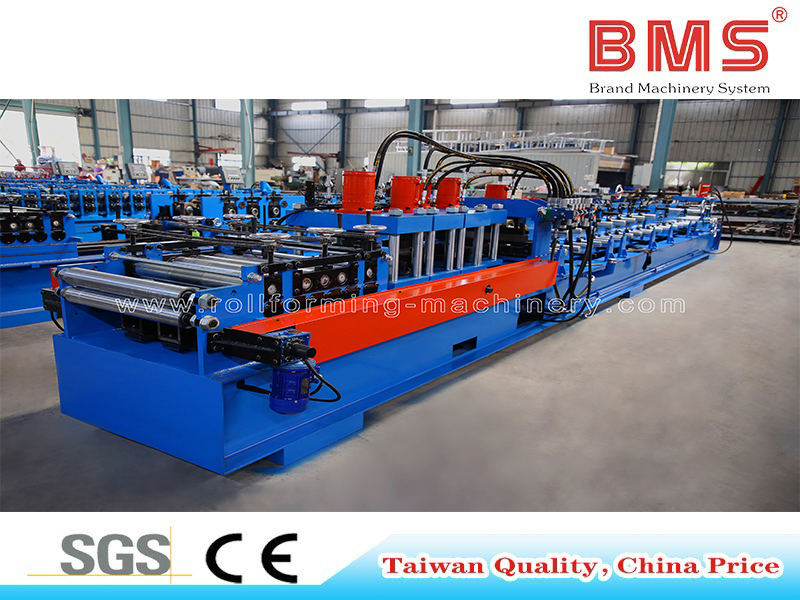

Machine de formage de rouleaux de fermes solaires C

Facile à utiliser et stable.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX50-85/YX50-105
Marque de produit:
BMS

Détails rapides

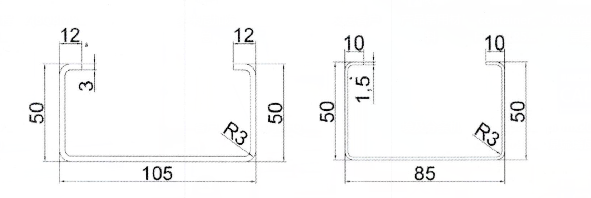

Profil

Non.	Paramètres principaux		Paramètres du broyeur à rouleaux
1.	Épaisseur de matériau	0,35-0,42 mm	Stations de formage	20 étapes
2.	Largeur d'alimentation	914mm	Cadre du corps	H400
3.	Matériel de candidature	Galvalume/tôle galvanisée, PPGI	Épaisseur de la paroi latérale	18mm
4.	Norme électrique	380V50Hz/3Ph	Arbre Diamètre	Acier 45#, φ70mm
5.	Diamètre du dérouleur manuel	508 ± 30 mm	Puissance du moteur principal	7,5 kW
6.	Limite d'élasticité	G550Mpa	Boulons à vis	Année 8.8
7.	Vitesse de formage	15-20 m/min	Largeur efficace	En tant que conception client
8.	Système de contrôle	Système de contrôle PLC	Rouleau	Acier 45#, traitement auditif, HRC58-62
9.	Moteur hydraulique	3KW	Couleur de la machine	Bleu + Noir + Orange
dix.	Matériel de test	BMS fournira la taille du matériel d'alimentation acheter cela 2 semaines avant les tests de la machine

Flux de travail

Dérouleur hydraulique (5 tonnes) → Guide d'alimentation/dispositif de nivellement/poinçonnage →Pré-coupeur hydraulique→ Laminoir de formage principal → Coupe-poste hydraulique → Système de contrôle PLC →Support de sortie (3M*2)

Affichage des composants de la machine

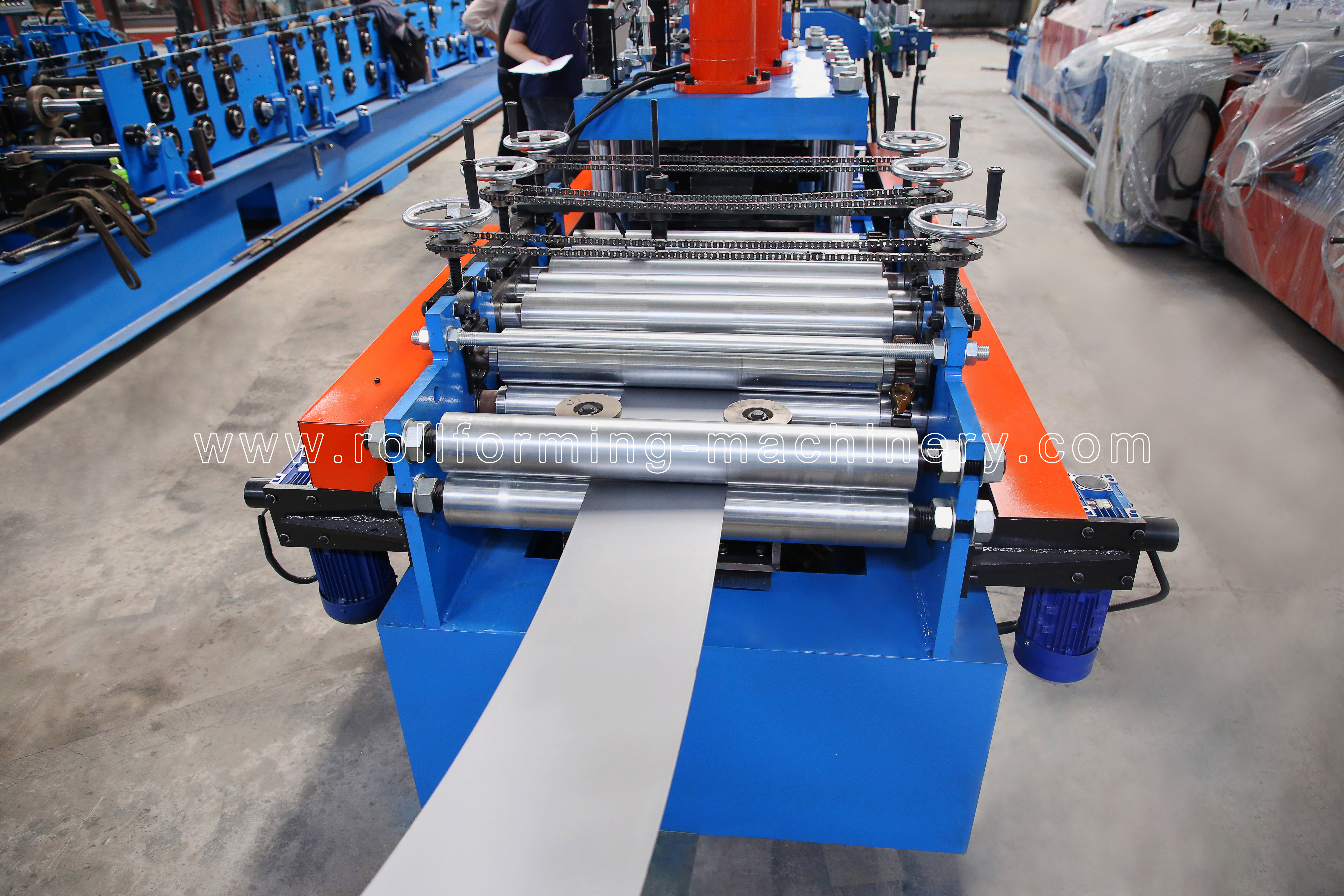

Dispositif de mise à niveau

Post à couper, arrêt à la coupe, type de lame de coupe en deux pièces, pas de suppression
Moteur hydraulique:7,5 kW ;Pression de coupe : 0-16 Mpa ;
Matériau de l'outil de coupe : Cr12Mov(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62

En haut Trois vers le bas Quatre totalement Sept dispositif de nivellement à rouleaux

Avec guidage du matériau d'alimentation, châssis en H400taper l'acier par soudage
Arbres fabriqués à partir de Acier 45#,Traitement thermique de trempe et de revenu, chromage dur.

Diamètre =φ70mm, usiné avec précision

016A7447

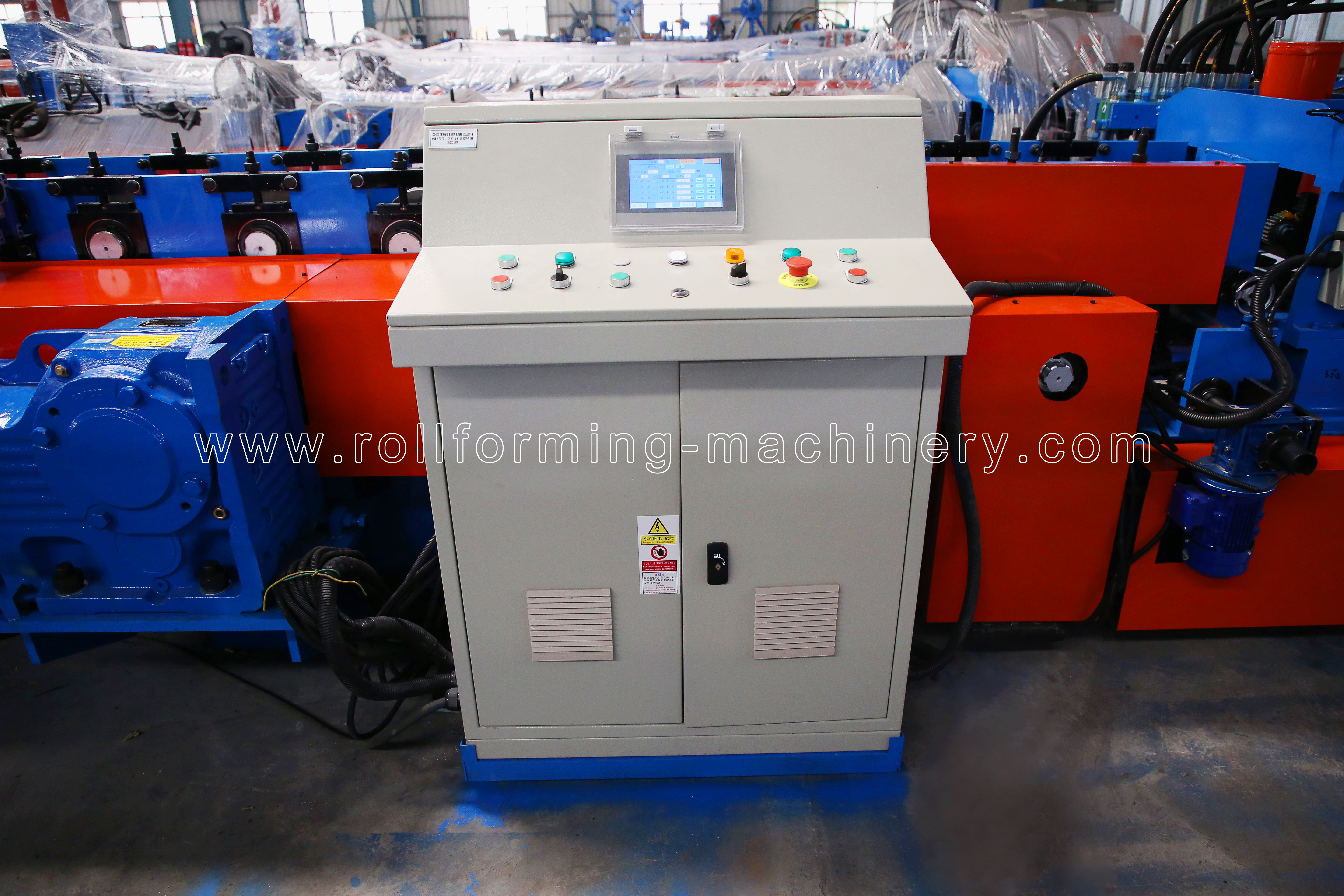

Armoire de contrôle PLC

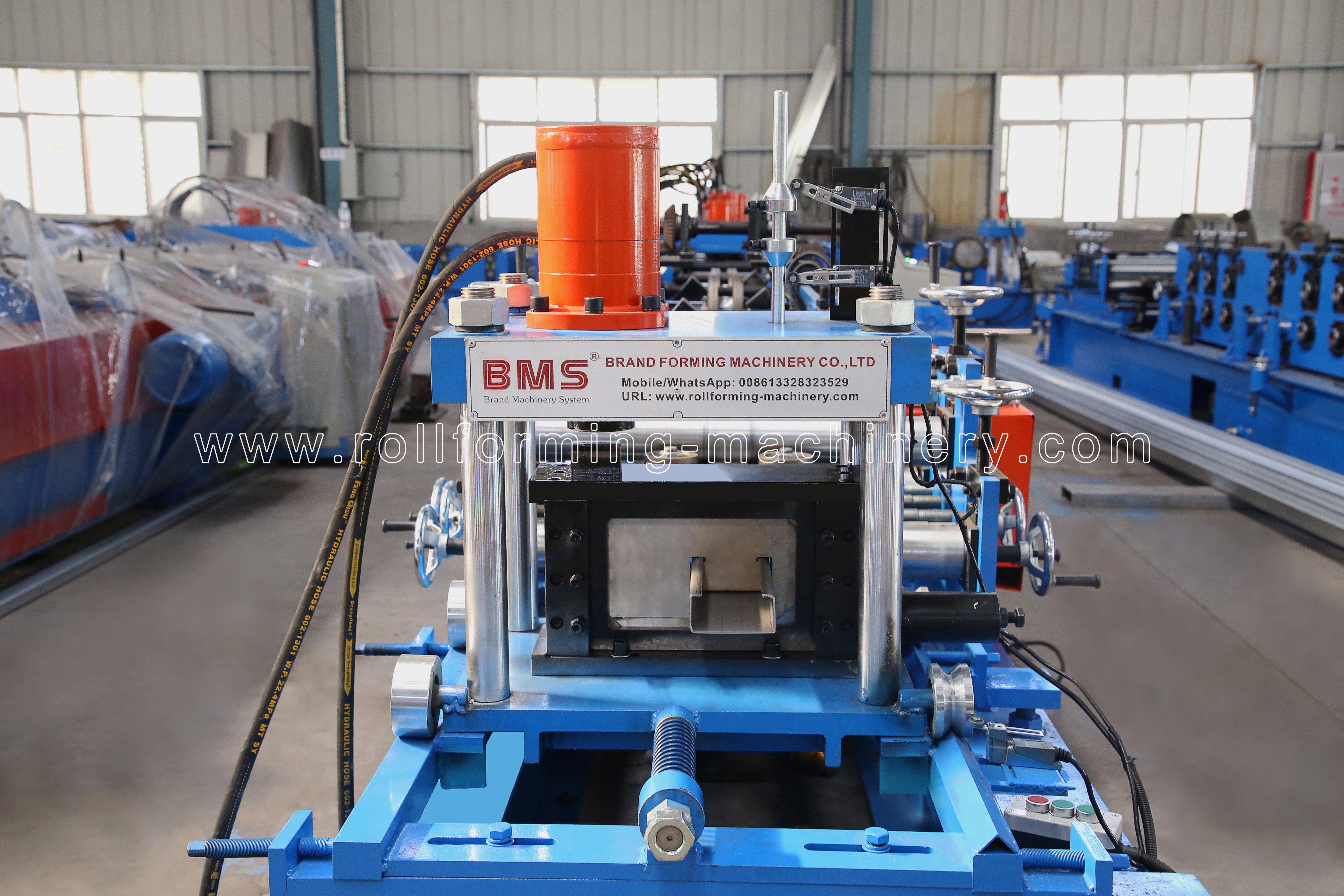

Dispositif de poinçonnage

Post à couper, arrêt à la coupe, type de lame de coupe en deux pièces, pas de suppression
Moteur hydraulique:3KW ;Pression de coupe : 0-16 Mpa ;
Matériau de l'outil de coupe : Cr12Mov(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62

En haut Trois vers le bas Quatre totalement Sept dispositif de nivellement à rouleaux
Avec guidage du matériau d'alimentation, châssis en H400 taper l'acier par soudage
Arbres fabriqués à partir de Acier 45#l,Traitement thermique de trempe et de revenu, chromage dur.

Diamètre =φ70mm, usiné avec précision

016A9723
