YX42-420
BMS

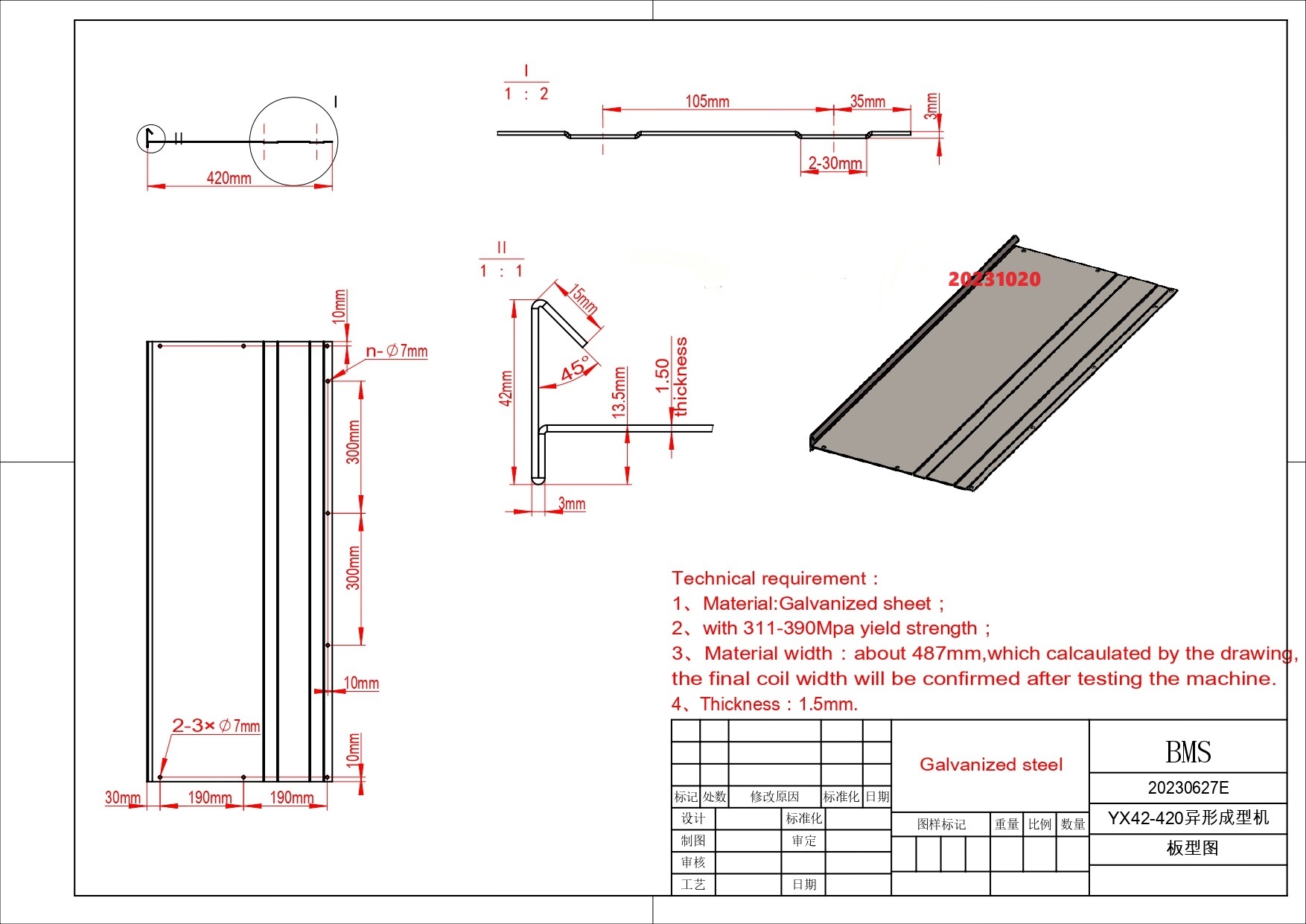

Profil
Matériel | Matériel applicable | |
Épaisseur de matériau | 1,5 mm | |
Avec limite d'élasticité | 235-390Mpa | |
Bobine | Largeur d'alimentation | 600 mm |
Plage d'identification de bobine | 508 mm ± 30 mm | |
Capacité | Max.5 tonnes. | |
Machine | Châssis de base | Acier de type H300 par soudure. |
Épaisseur des parois latérales | Q235 t19mm | |
Matériau du rouleau | Acier GCr15 (= acier EN31), usiné avec précision, traitement thermique, HRC58-62 | |
Station à rouleaux | 16 étapes pour former | |
Diamètre de l'arbre | ф55mm, traitement haute fréquence | |
Coupeur | Dureté | Traitement thermique au degré HRC58-62 |
Tolérance de coupe | ≤ ± 1 mm | |
Pouvoir | Voie de conduite | Transmission à engrenages/pignons |
Moteur principal | 11KW, contrôle de vitesse de fréquence | |
Moteur de pompe pour coupeur | 5,5 kW | |
Système de contrôle PLC | Onduleur | Schneider Electric/DELTA (marque taïwanaise) |
Écran tactile | WEINVIEW (marque taïwanaise) | |
Encodeur | KOYO (marque japonaise) ou OMRON (marque japonaise) | |
Tension de contrôle | 24V |
1. Profilage automatique + coupe à longueur, ce qui est plus efficace que l'utilisation d'une poinçonneuse et réduit les coûts de main-d'œuvre.
2. Le rouleau en acier à roulement GCr15 (=acier EN31) est trempé et recouvert de chrome dur après un usinage fin, pour une longue durée de vie de plus de 10 ans.
3. Les poinçons et l'outil de coupe les matériaux sont faits de moule Cr12Mov Acier après usinage de précision et traitement de trempe, avec une durée de vie de plus d'un million de fois.
Dérouleur hydraulique 5T → Dispositif de guidage d'alimentation et dispositif de nivellement → Poinçonnage hydraulique à cylindre unique → Système de formage de rouleaux → Dispositif de coupe de poteaux hydraulique* Poinçonnage de poteau hydraulique → Support de sortie
Technique spécificationns

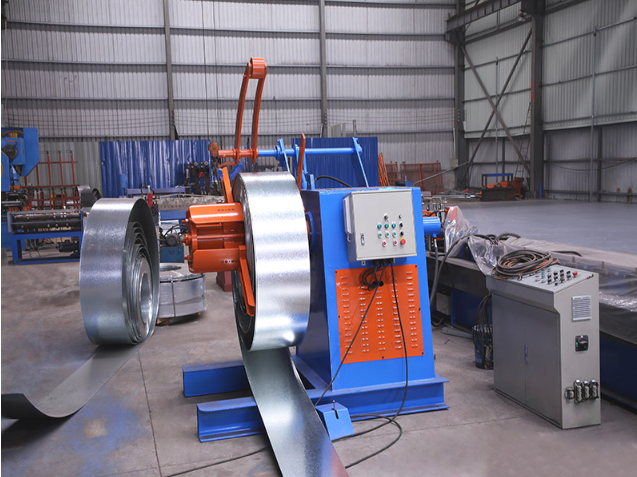

1) 5T Dérouleur hydraulique : un ensemble
Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique
Alimentation automatique et dispositif d'arrêt automatique
Largeur d'alimentation maximale : 600 mm
Moteur de pompe à huile :2,2 kW
Capacité:Max.5 tonnes

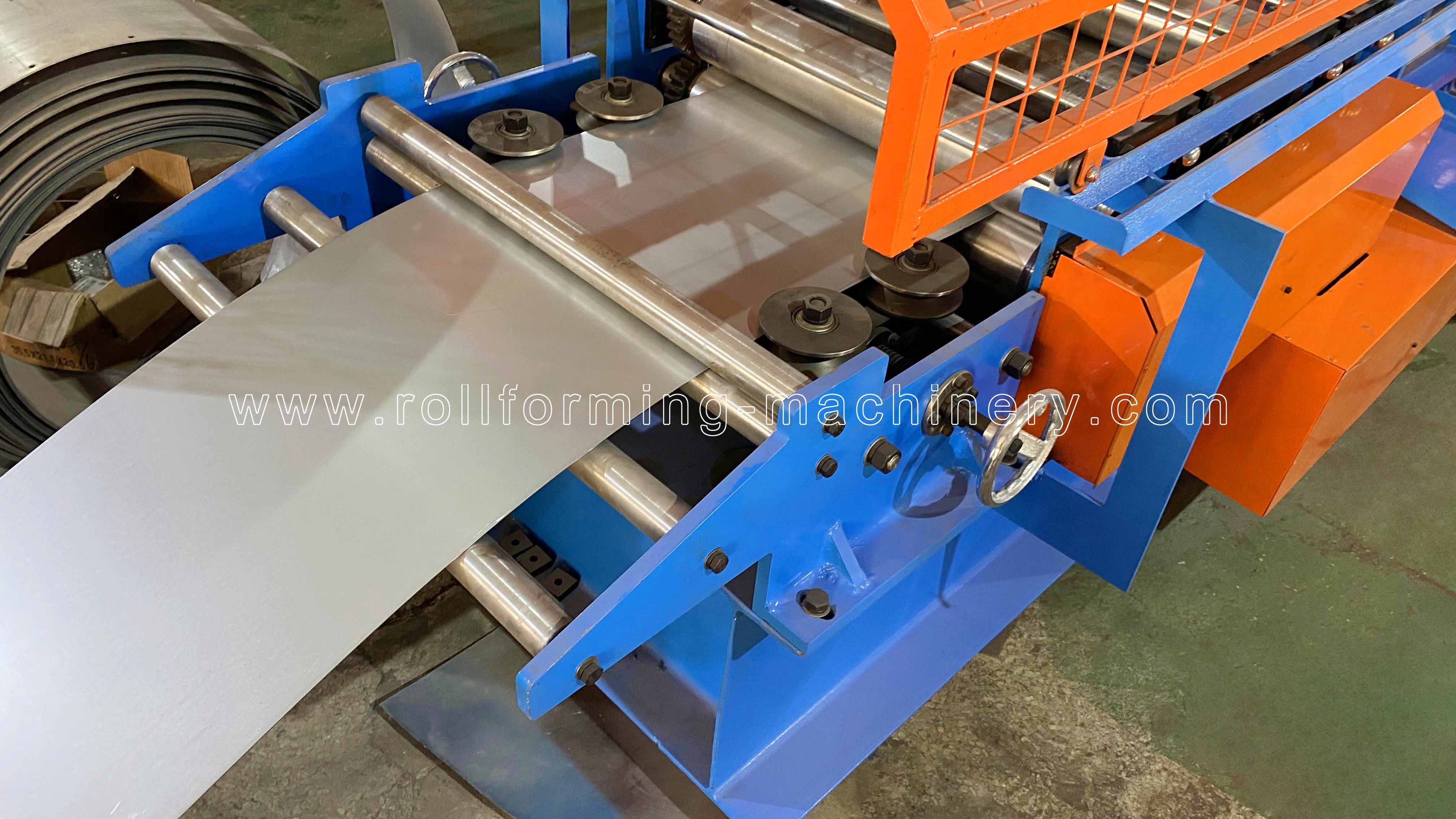

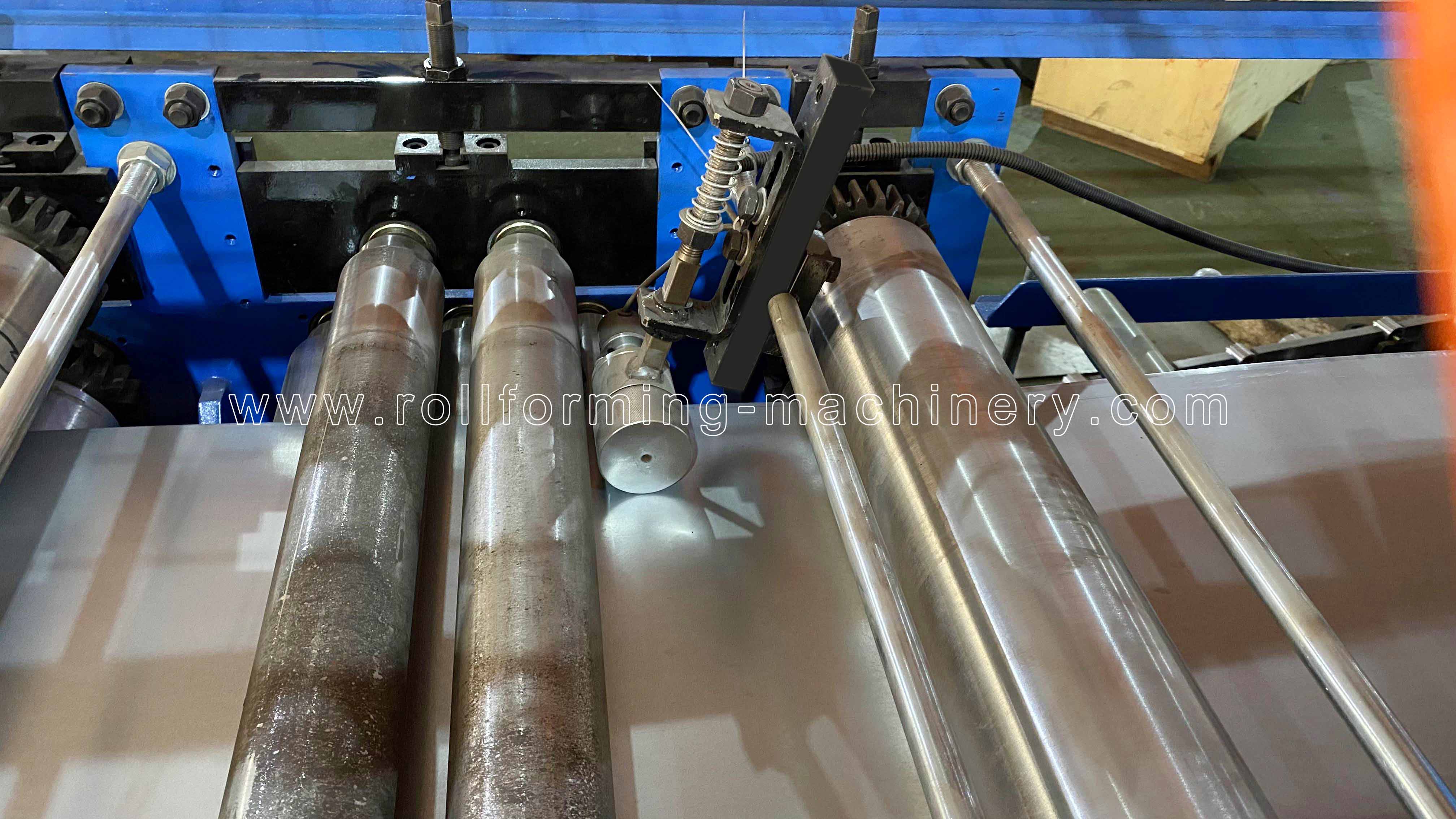

En haut Thélas vers le bas Trois totalement Cinq dispositif de nivellement des arbres
Avec guide d'alimentation en matière, châssis en acier type H300 par soudure
Épaisseur de paroi latérale : Q235 t19mm
Arbres fabriqués à partir de Acier 45#,Diamètre=φ90mm, Ton plaqué avec revêtement en chrome dur, usiné avec précision

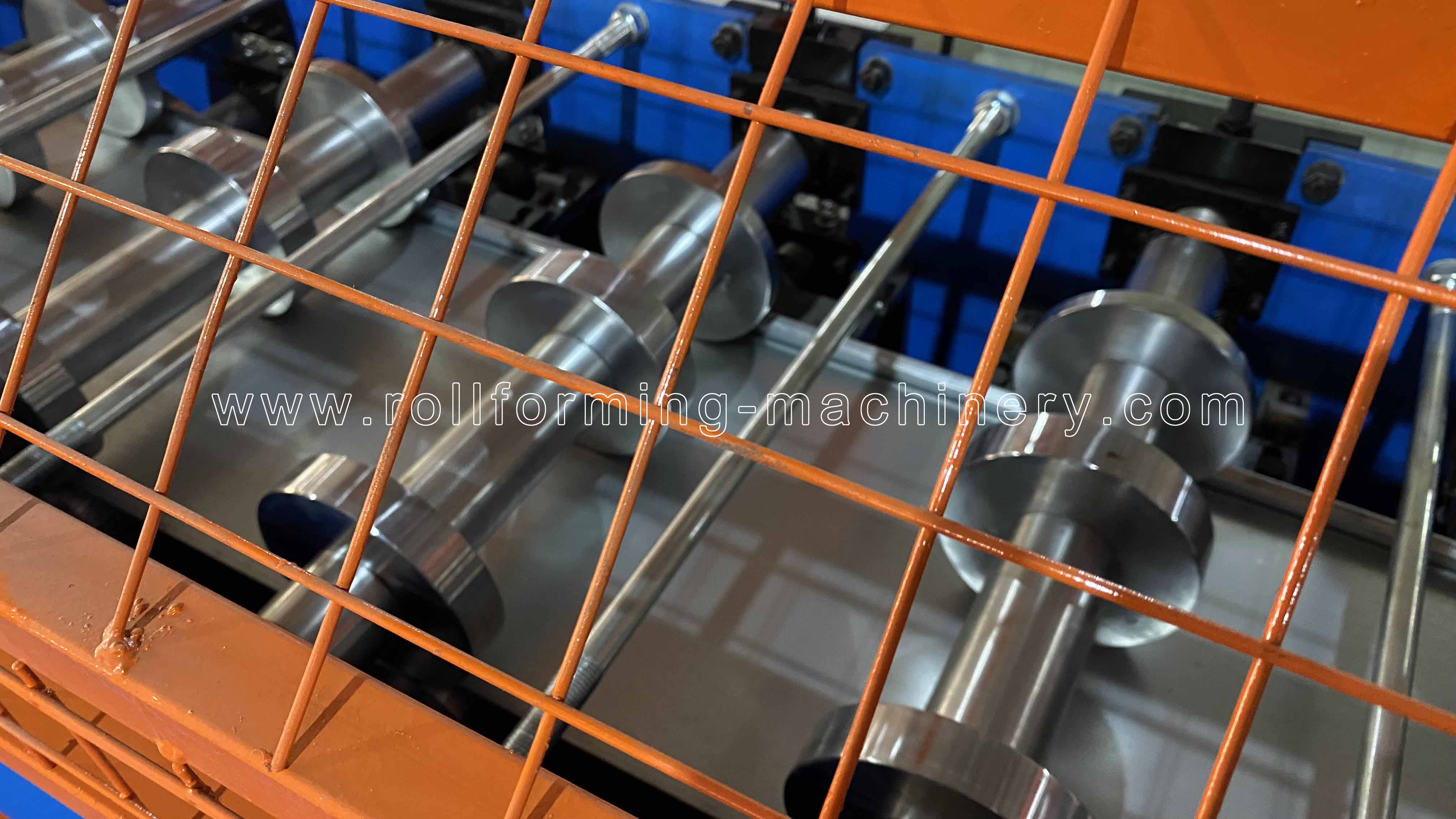

3) Machine principale
Rouleaux fabriqués de haute qualité Acier GCr15 (= acier EN31), usiné avec précision, traitement thermique, HRC58-62.
Cadre de carrosserie en 300#H taper l'acier par soudage
Vitesse de formage : 12-15 m/min

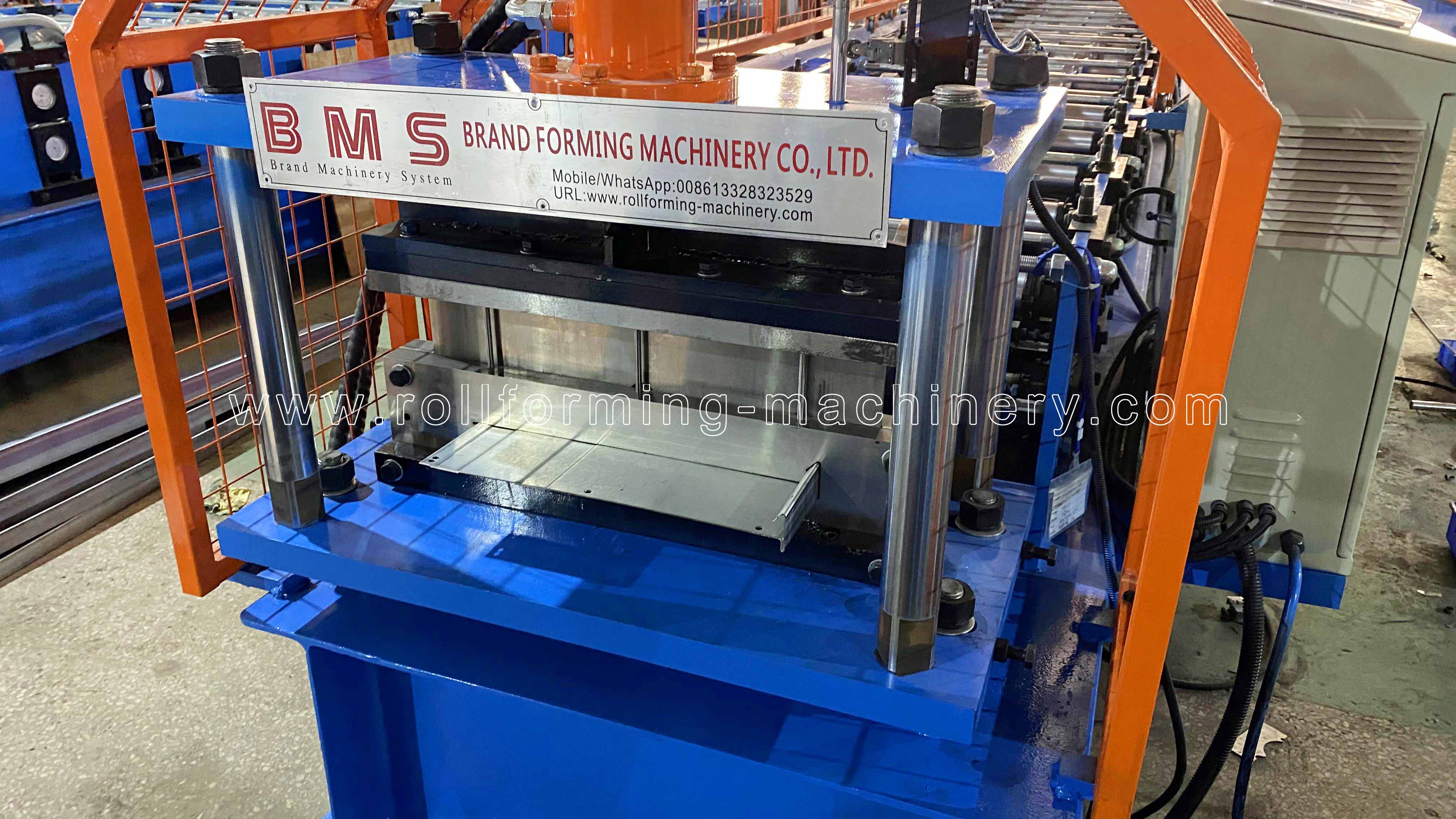

4) Hydraulique Coupe-poste
Post-coupe, arrêt de coupe, type de lame de coupe en trois pièces.
Moteur hydraulique:5,5 kW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62
Avec au moins un million de fois de vie coupée
La puissance de coupe est assurée par la station hydraulique moteur indépendante.

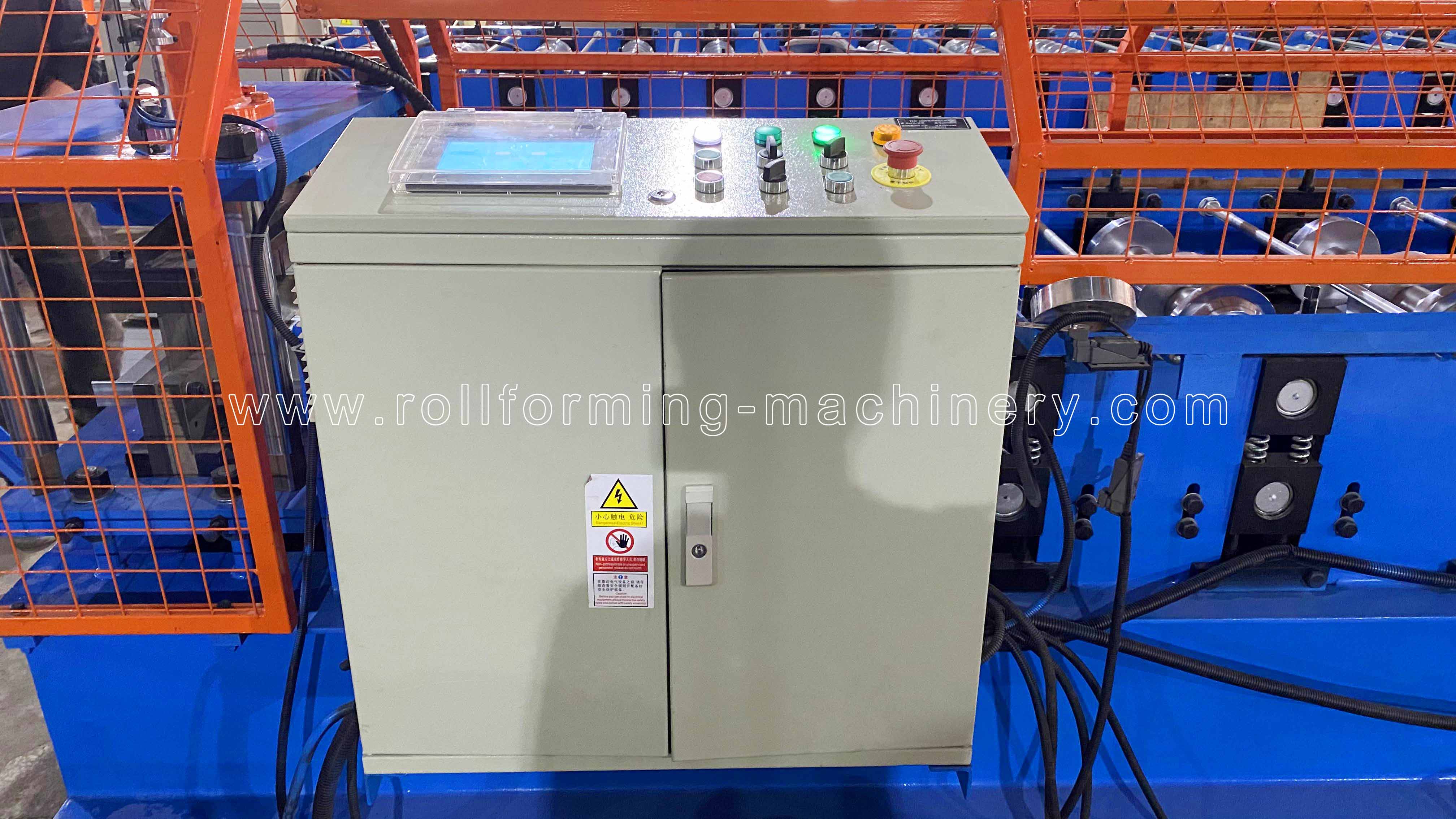

5) Système de contrôle PLC
Contrôlez automatiquement la quantité et la longueur de coupe.
Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

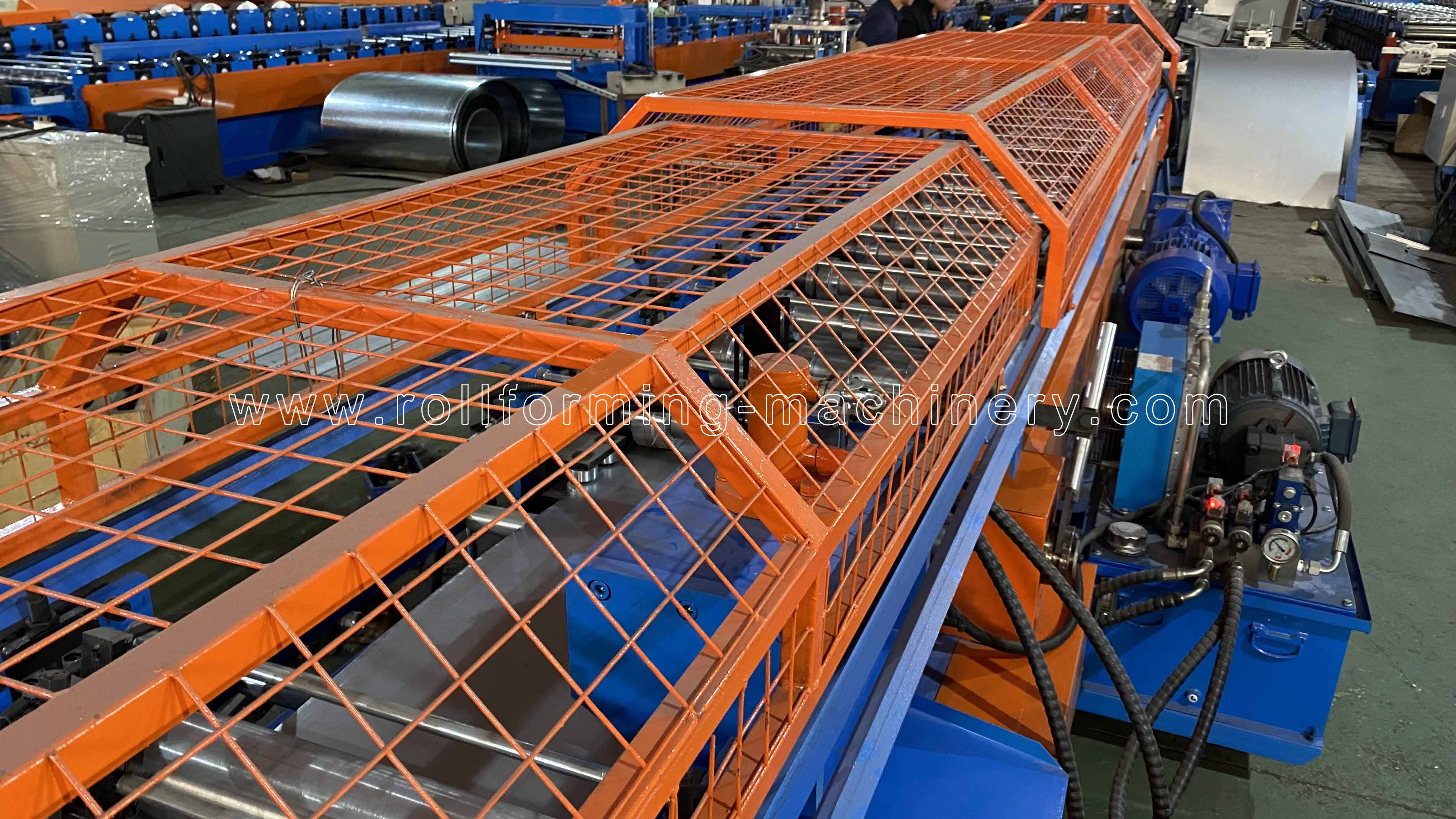

Bouclier de sécurité
6) Quitter le rack
Non alimenté, deux unités, avec des rouleaux pour un déplacement facile.

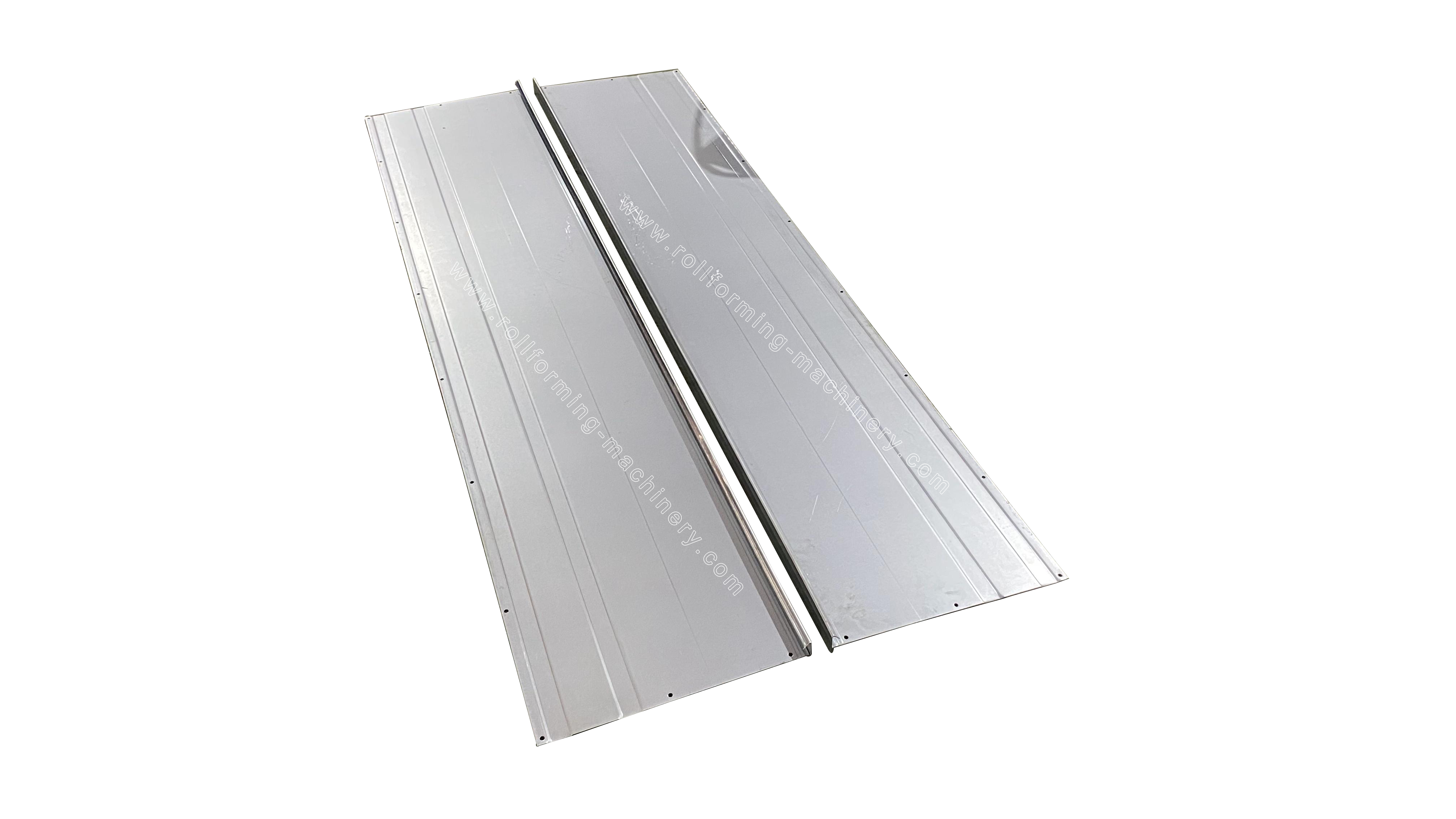

7) Exposition de produits
Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.
Service après-vente
1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
