Machine de formage de rouleaux de canaux de panneaux isolés

Partager sur:

Machine de formage de rouleaux de canaux de panneaux isolés

Machine de formage de rouleaux de canal de panneau isolé en U

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Multi-profils
Marque de produit:
BMS
code produit:
8455221000

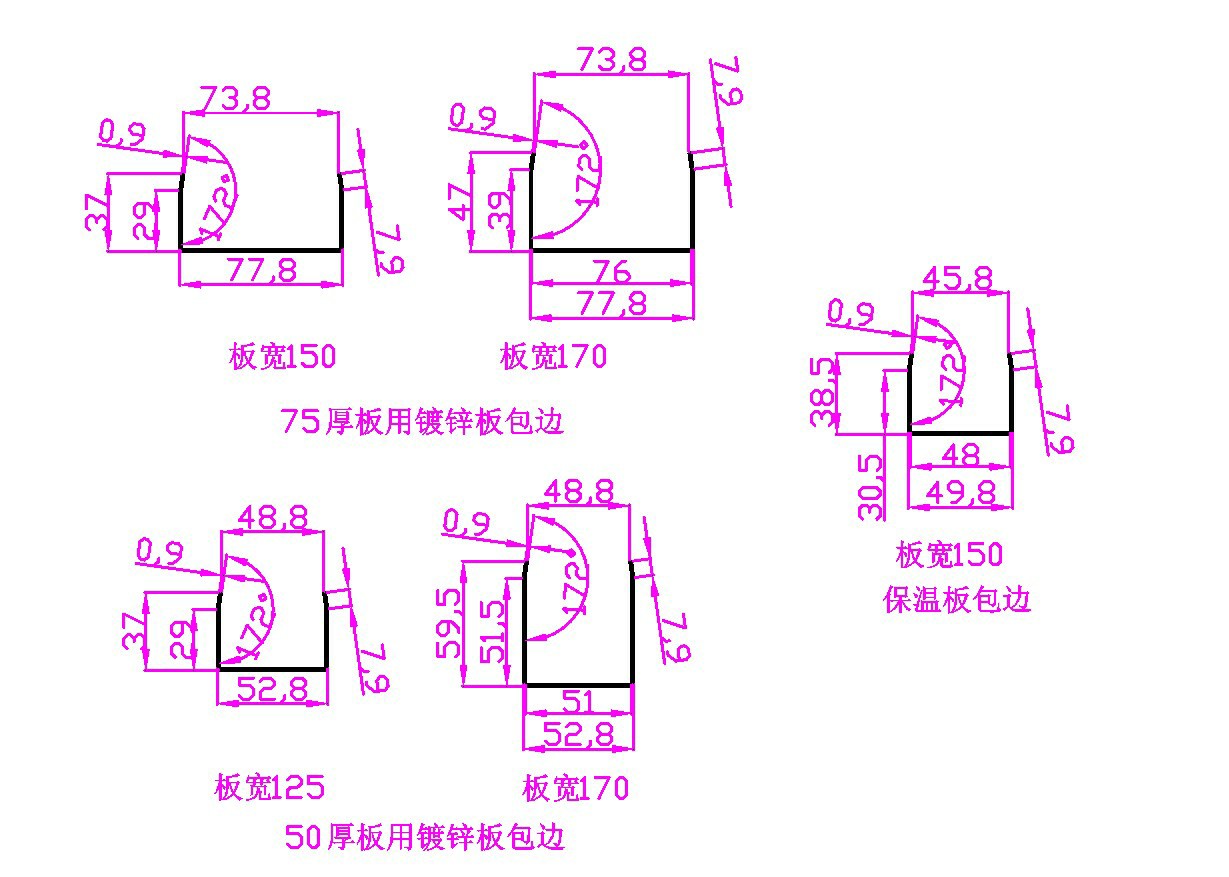

Profil

dessins

Description du produit

Matériel	Matériel applicable	Tôle galvanisée
	Épaisseur de matériau	1,0 mm
	Avec limite d'élasticité	Q235Mpa
Bobine	Largeur d'alimentation	300mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.3 tonnes.
Machine	Châssis de base	Acier de type H350 par soudure.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	Acier 40Cr, traitement thermique
	Station à rouleaux	14 étapes pour former
	Diamètre de l'arbre	ф60mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	5,5 kW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	4,0 kW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. Changement par entretoise : produisez différentes tailles de produit avec des entretoises changeantes.

changement par entretoise

2. Avec dispositif de cisaillement hydraulique à angle de 45 degrés, pour répondre aux différents besoins des clients.

Flux de travail

Dérouleur manuel 3T → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif de cisaillement hydraulique à angle de 45 degrés → Dispositif de coupe de poteaux hydraulique → Support de sortie

Technique spécificationns

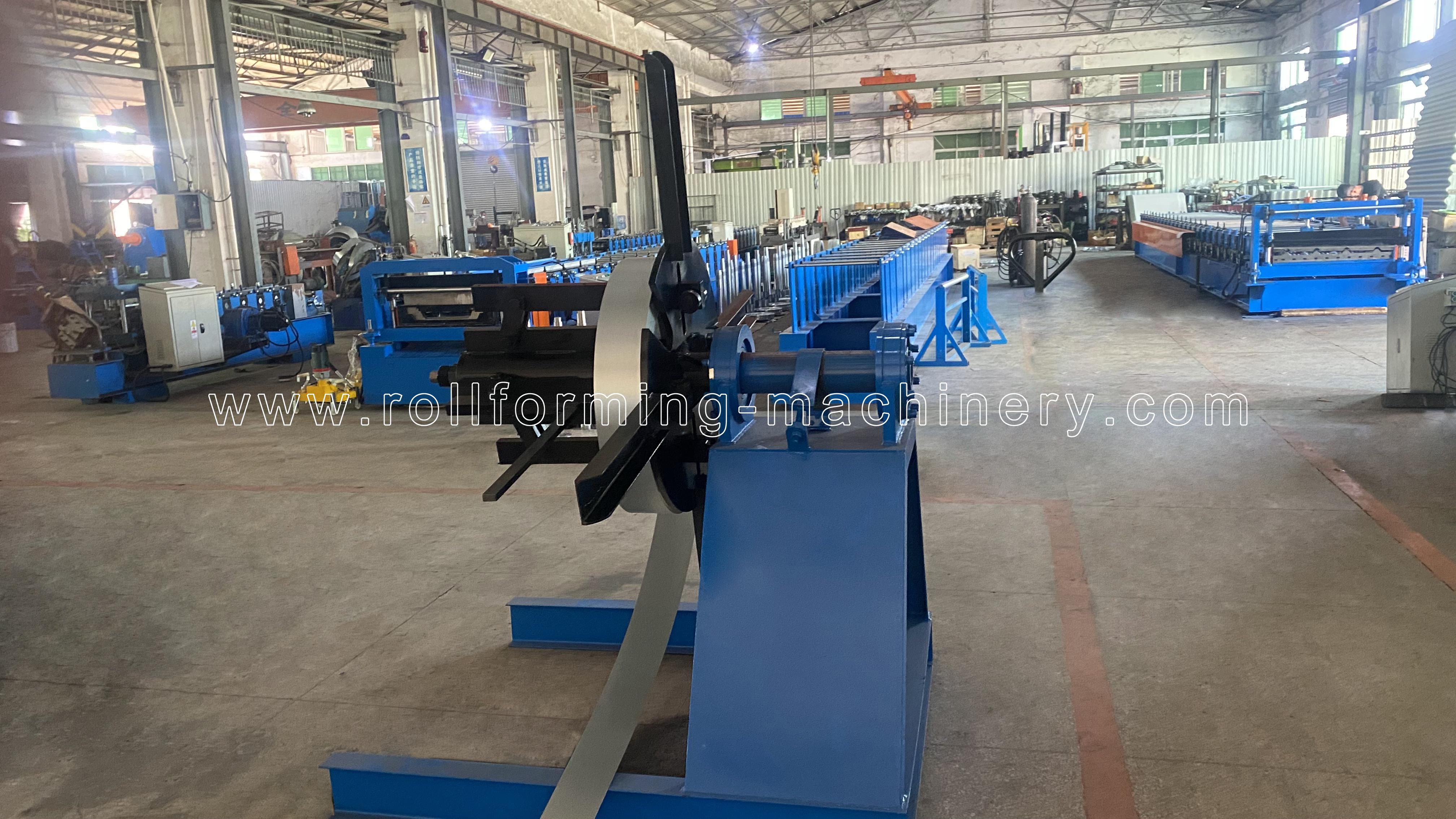

1) 3T Dérouleur manuel : un ensemble

Non alimenté, contrôle manuel du rétrécissement et de l'arrêt de l'alésage intérieur de la bobine d'acier.

Largeur d'alimentation maximale : 300 mm, plage d'identification de bobine 508 mm ± 30 mm Capacité : Max. 3 tonnes

Dérouleur

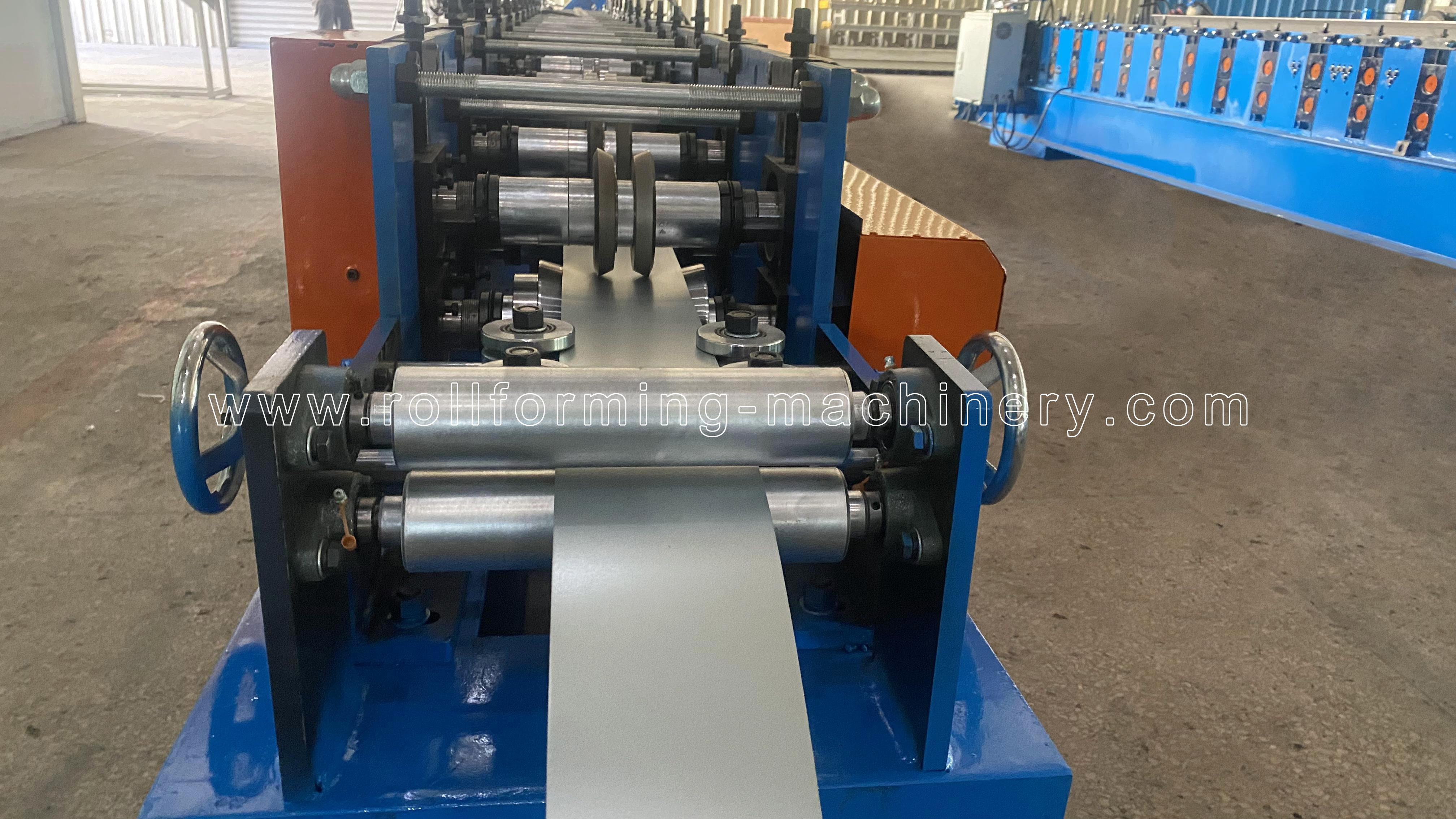

2) Dispositif de guidage d'alimentation

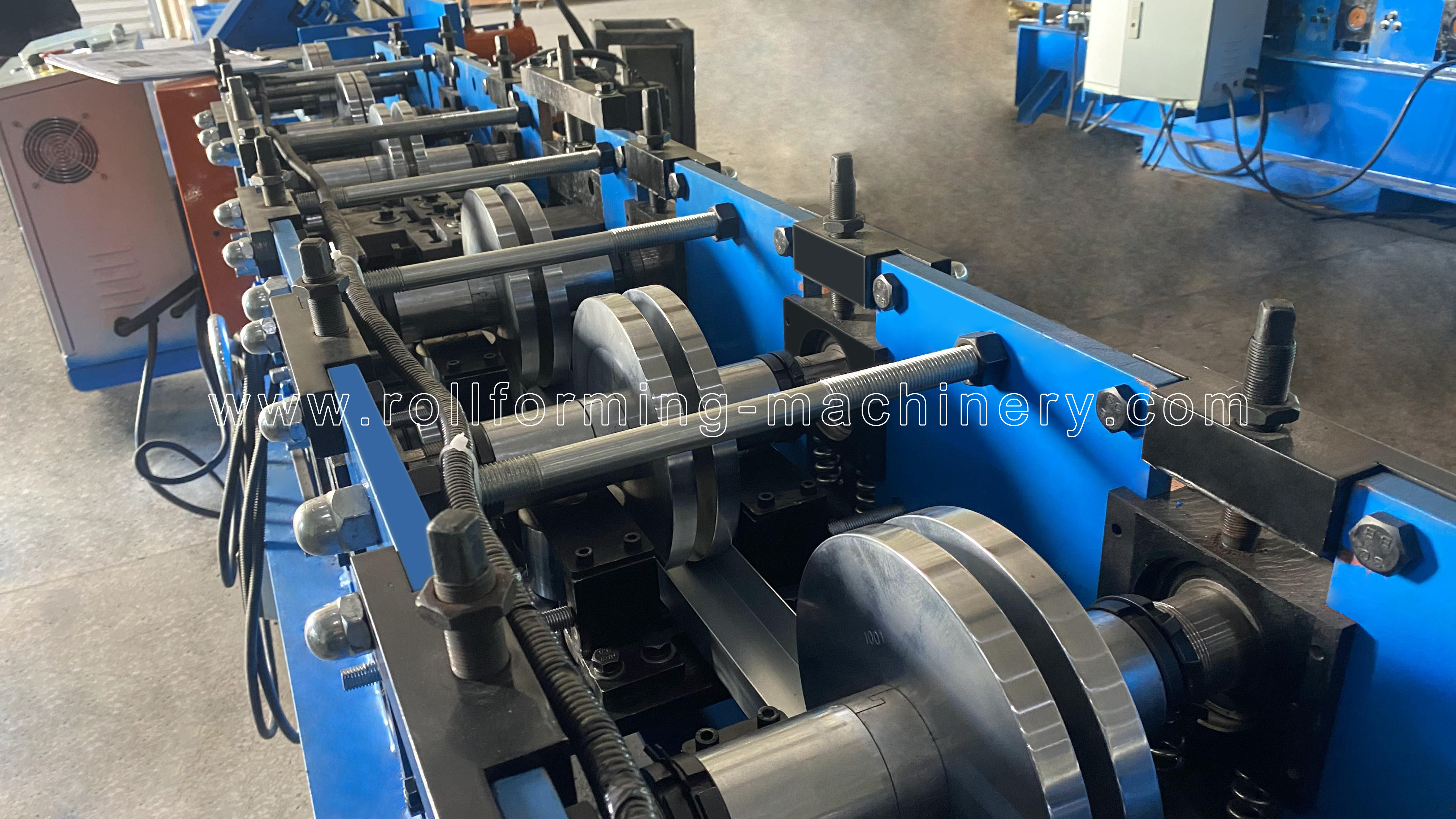

3) Machine principale

Cadre de carrosserie en Type H350 acier par soudage.

Rouleaux fabriqués à partir de Acier Cr12, tours CNC, traitement thermique, revêtement chromé dur.

Moteur principal =5,5 kW, Contrôle de vitesse de fréquence.

Formage de rouleaux principaux

4) Dispositif de cisaillement hydraulique à angle de 45 degrés

Dispositif de cisaillement hydraulique à angle de 45 degrés

5) Post-dispositif de coupe hydraulique

Postez à couper, arrêtez de couper, type de lame de coupe en deux pièces, pas de suppression.
Moteur hydraulique: 4KW ;Pression de coupe : 0-16 Mpa
Matériau de l'outil de coupe : Cr12MoV(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62.
La puissance de coupe est assurée par la station hydraulique du moteur indépendante.

Coupe-poste

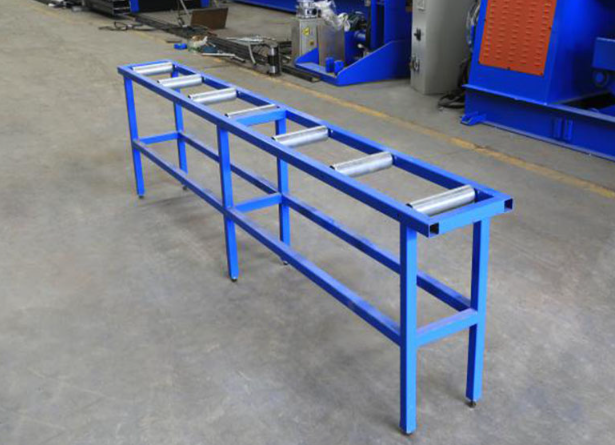

6) Quitter le rack:

Quitter le rack

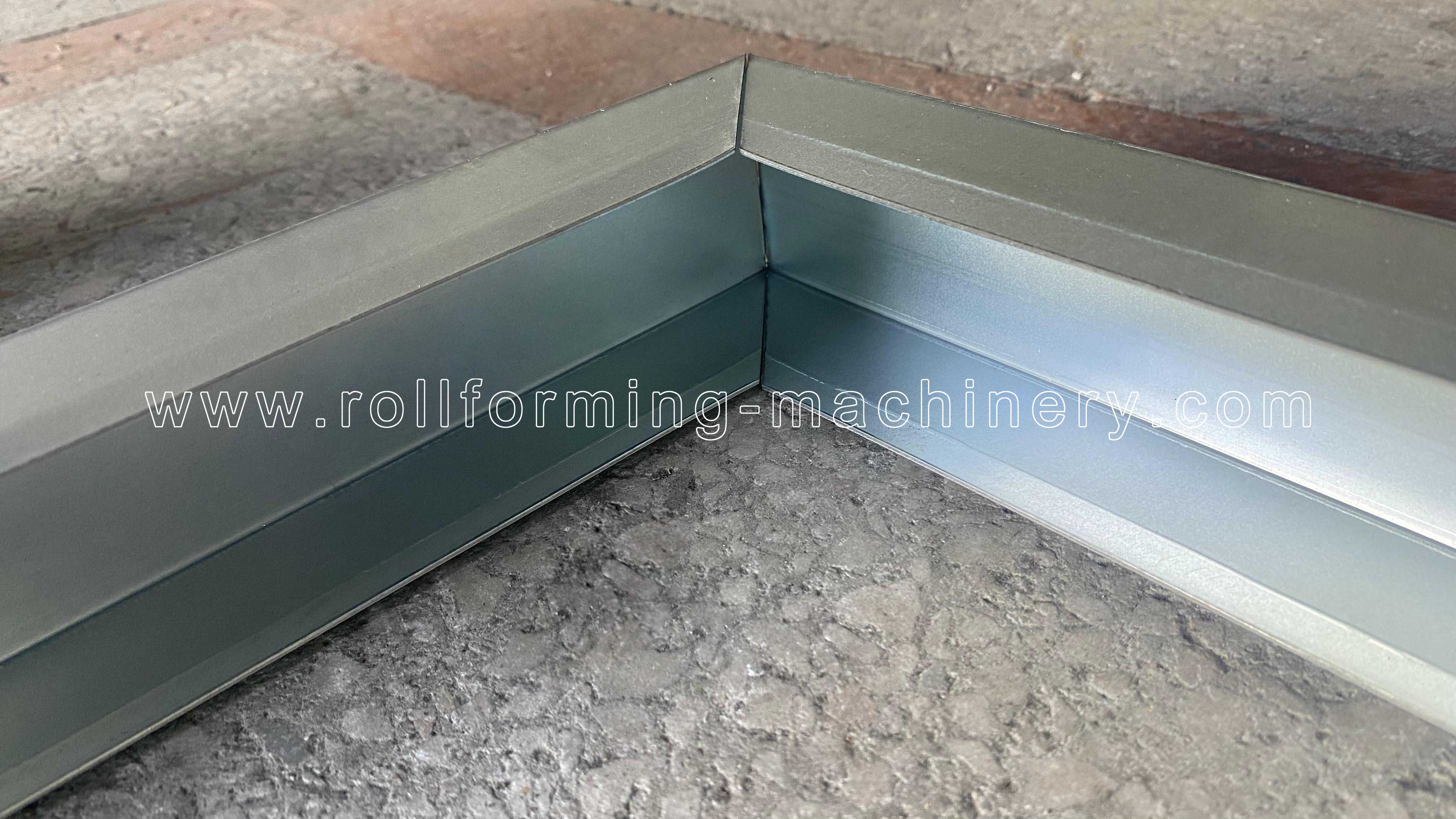

7) Exposition de produits

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
