Machine de formage de rouleaux de solives de plancher en acier

Partager sur:

Machine de formage de rouleaux de solives de plancher en acier

1 machine pour le profil C et le profil SegmentedU, grâce à la conception de cassette à changement rapide

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
C&U140-300
Marque de produit:
BMS

Profil

dessin de profil

Description du produit

Matériel	Matériel applicable	Tôle galvanisée
	Épaisseur du matériau	1,5-2,5 mm
	Avec limite d'élasticité	550Mpa
Machine	Cadre de base	acier H
	Épaisseur des parois latérales	Structure autoportante européenne δ50
	Matériau du rouleau	Cr12 avec traitement thermique
	Station à rouleaux	22 étapes pour former
	Diamètre de l'arbre	ф75mm, traitement haute fréquence
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
Pouvoir	Moteur principal	18,5 kW, contrôle de vitesse de fréquence
Système de contrôle PLC	Onduleur	Ordinateur industriel
	Écran tactile
	Encodeur
	Tension de contrôle	24V

Flux de travail

Dérouleur → Dispositif d'alimentation et de nivellement → Dispositif de pré-découpe et de poinçonnage hydraulique → Système de formage par laminage → Post-découpe hydraulique → Cadre de support produit

flux de travail

Technique Caractéristiques

1) Dérouleur hydraulique:un ensemble

Contrôler automatiquement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier,

Avec armoire de commande électrique

Max. largeur d'alimentation : 600 mm, Plage d’ID de bobine : 470 – 560 mm.

Capacité maximale : 5 tonnes, aucune puissance d'alimentation, moteur hydraulique : 2,2 kW

Dérouleur hydraulique

2) Machine principale

Avec guide de matériau d'alimentation et 5 rouleaux (2 rouleaux supérieurs et 3 rouleaux inférieurs) pour le redressage et le nivellement

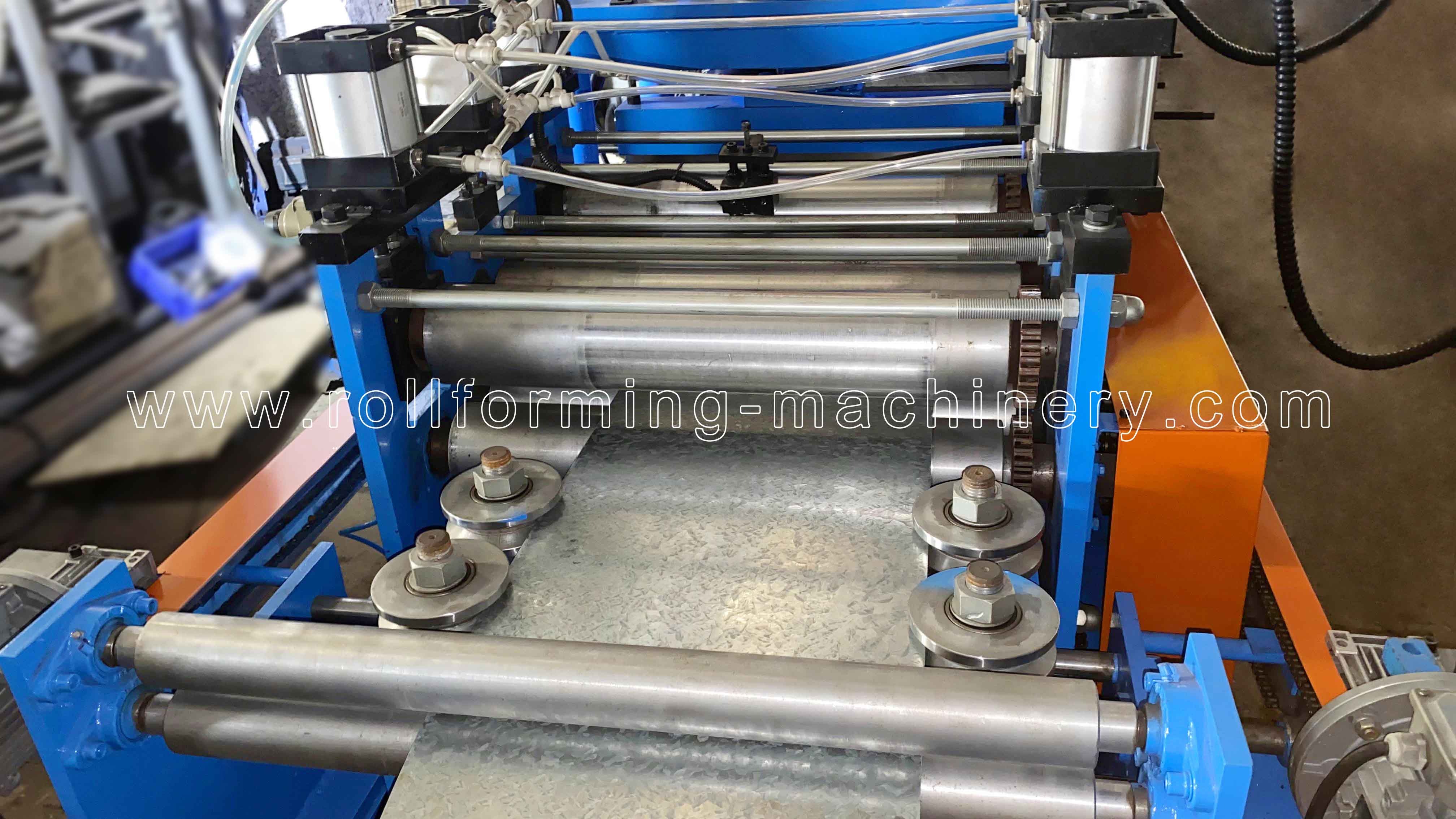

Dispositif de mise à niveau

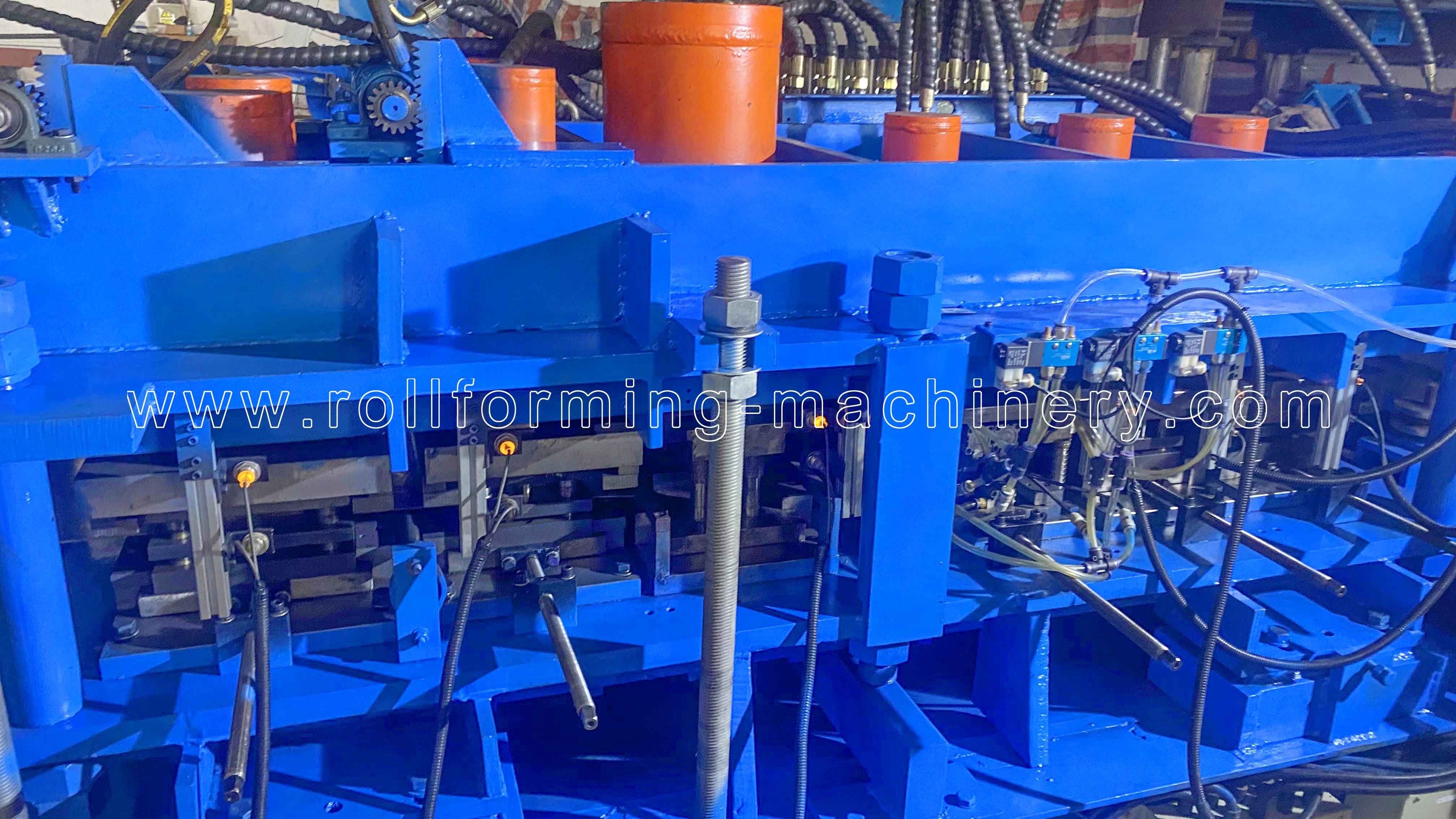

Avec dispositif de poinçonnage, Matériau de la matrice : acier D2, traitement thermique

2024_04_17_15_49_IMG_5200

Rouleaux fabriqués à partir de Cr12 avec traitement thermique

Entraînement moteur, transmission par chaîne d'engrenages, environ 22 étapesà former

Moteur principal =18,5 kW, Contrôle de vitesse de fréquence

Vitesse de production env. 12-15 m/min

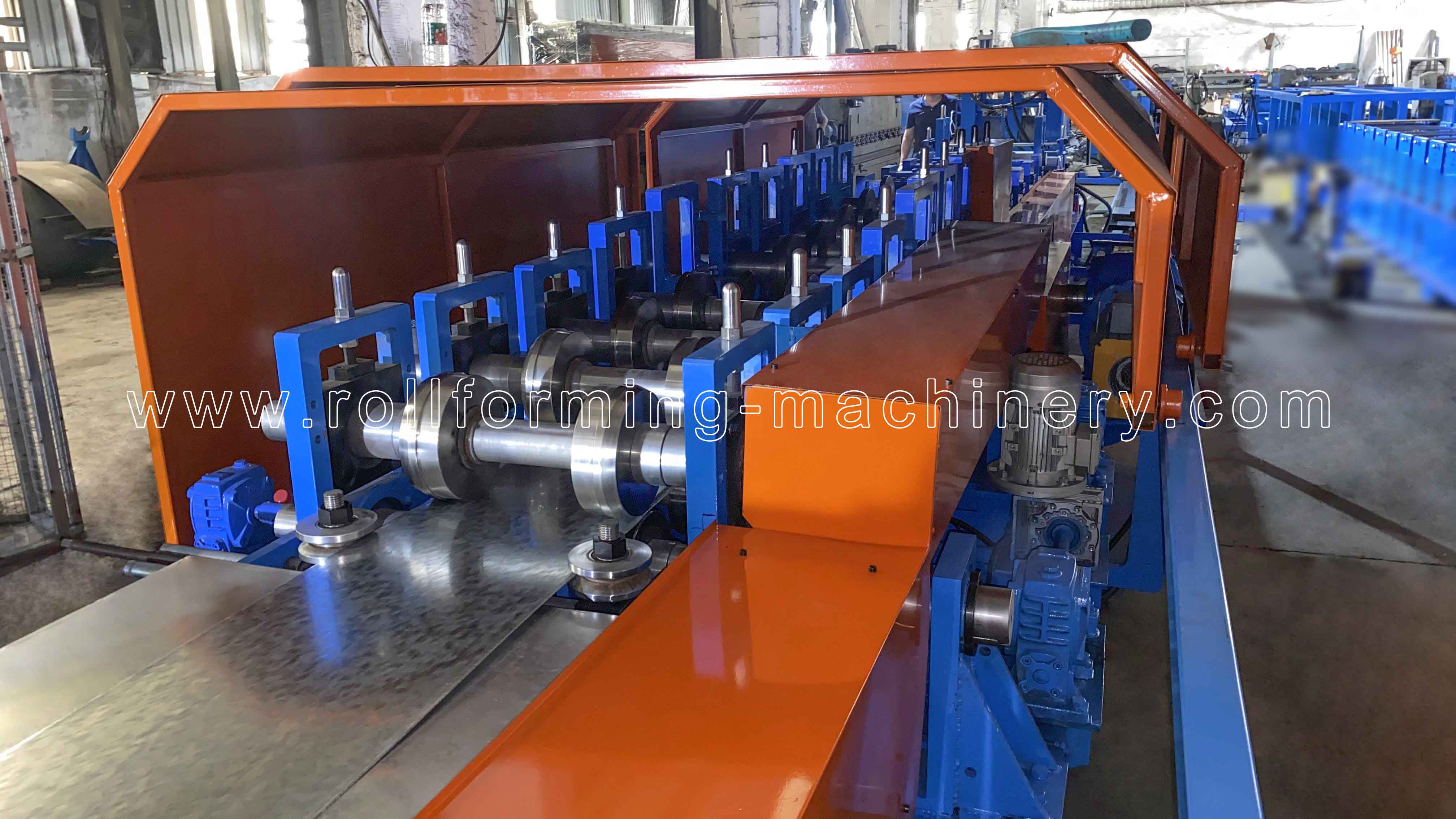

Rouleau

3) Poste hydraulique Dispositif de coupe

Pré-poinçonnage et pré-découpe, utilisez le même système hydraulique

Moteur hydraulique : 18,5 kW, Plage de pression hydraulique : 16 Mpa

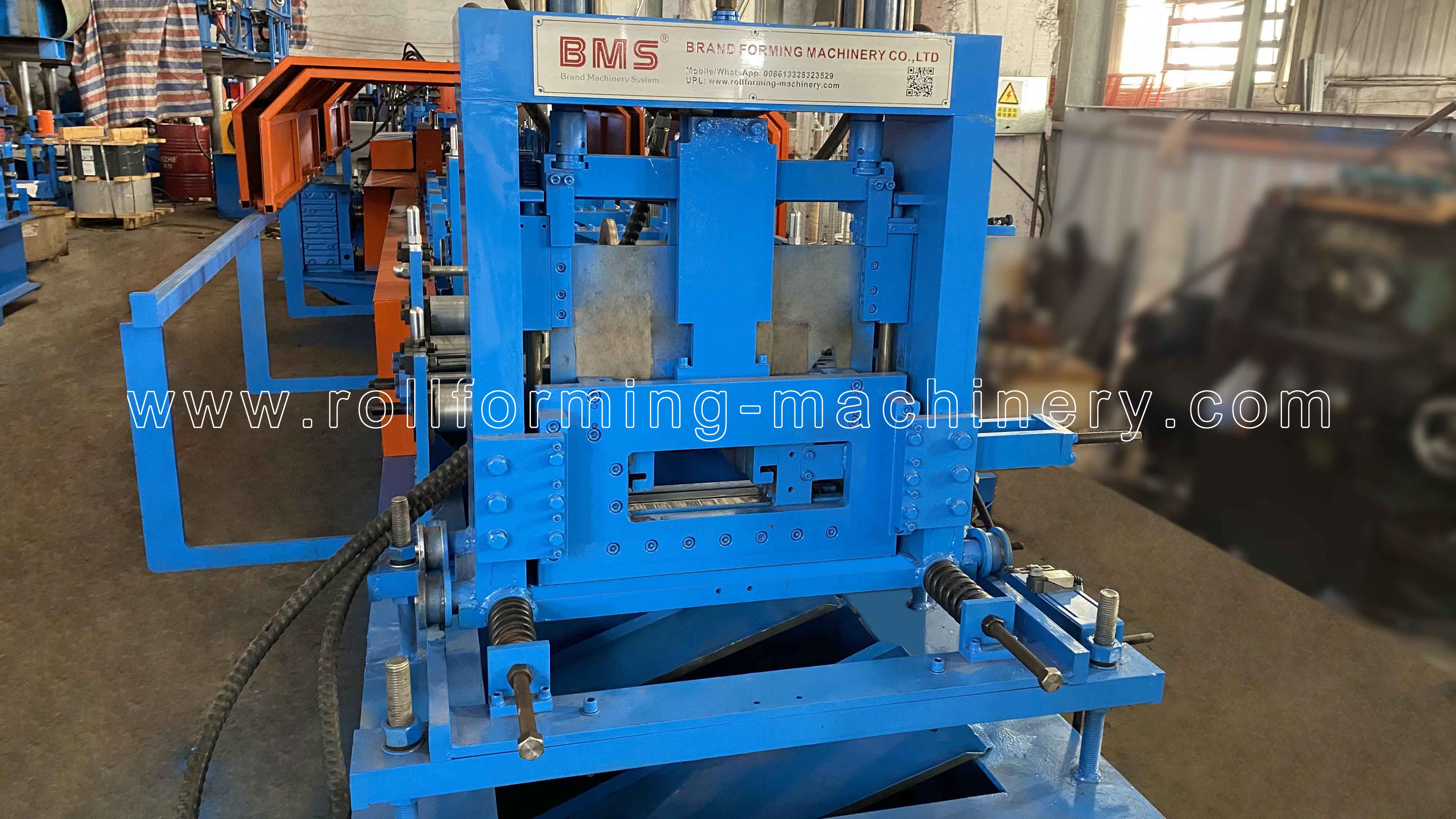

Coupe-poste

4) Système de contrôle informatique

Description: peut programmer les données de production (lot, pièce, position de poinçonnage et quantité de perforation) au bureau, puis utilisez une clé USB pour copier sur l'ordinateur système, faites fonctionner la machine avec un système de contrôle PLC, un écran tactile de 10 pouces, avec un connecteur USB, la précision est contrôlée à ± 0,5 mm,

ordinateur

5) Quitter le support

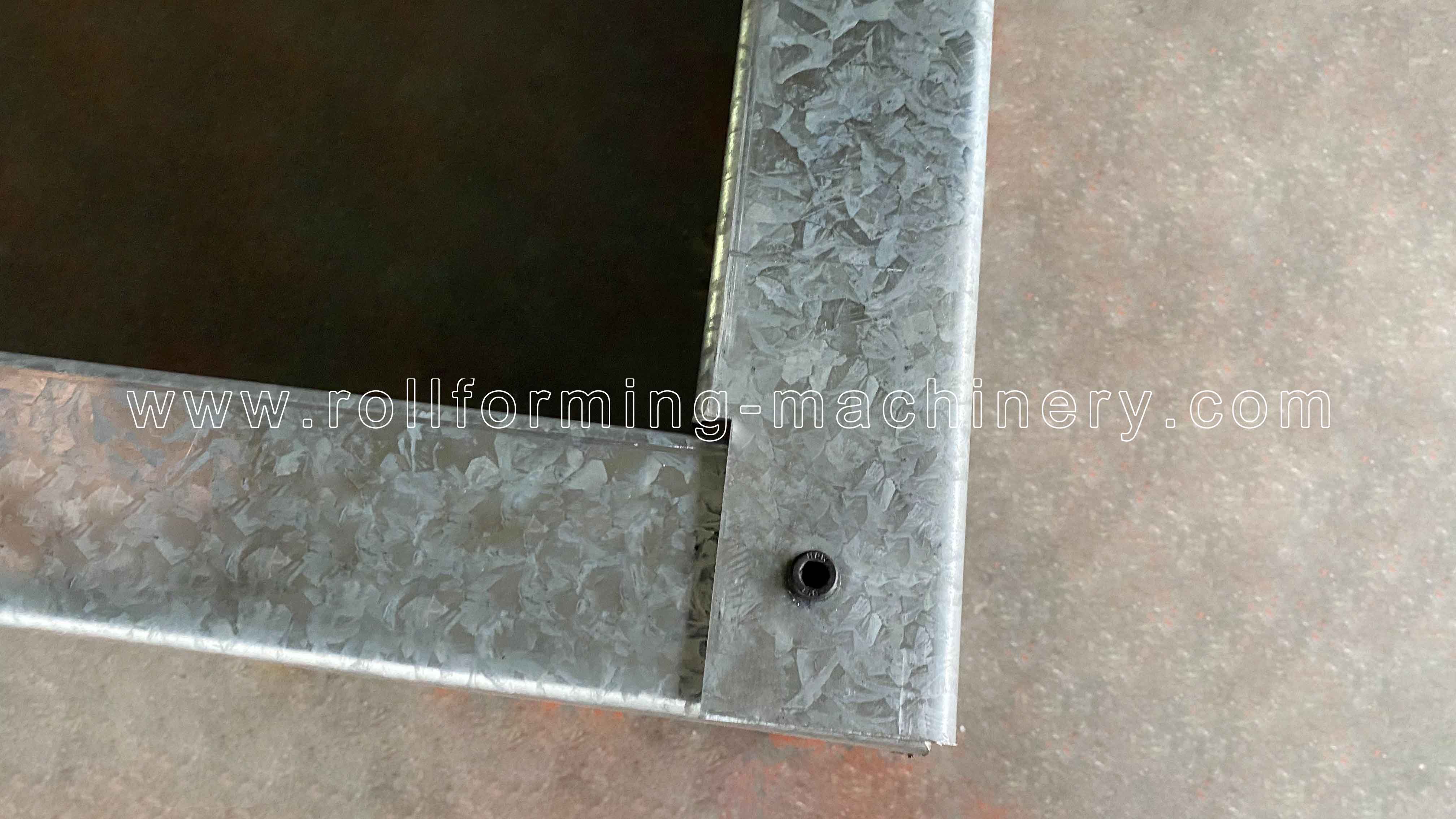

6) Exposition de produits

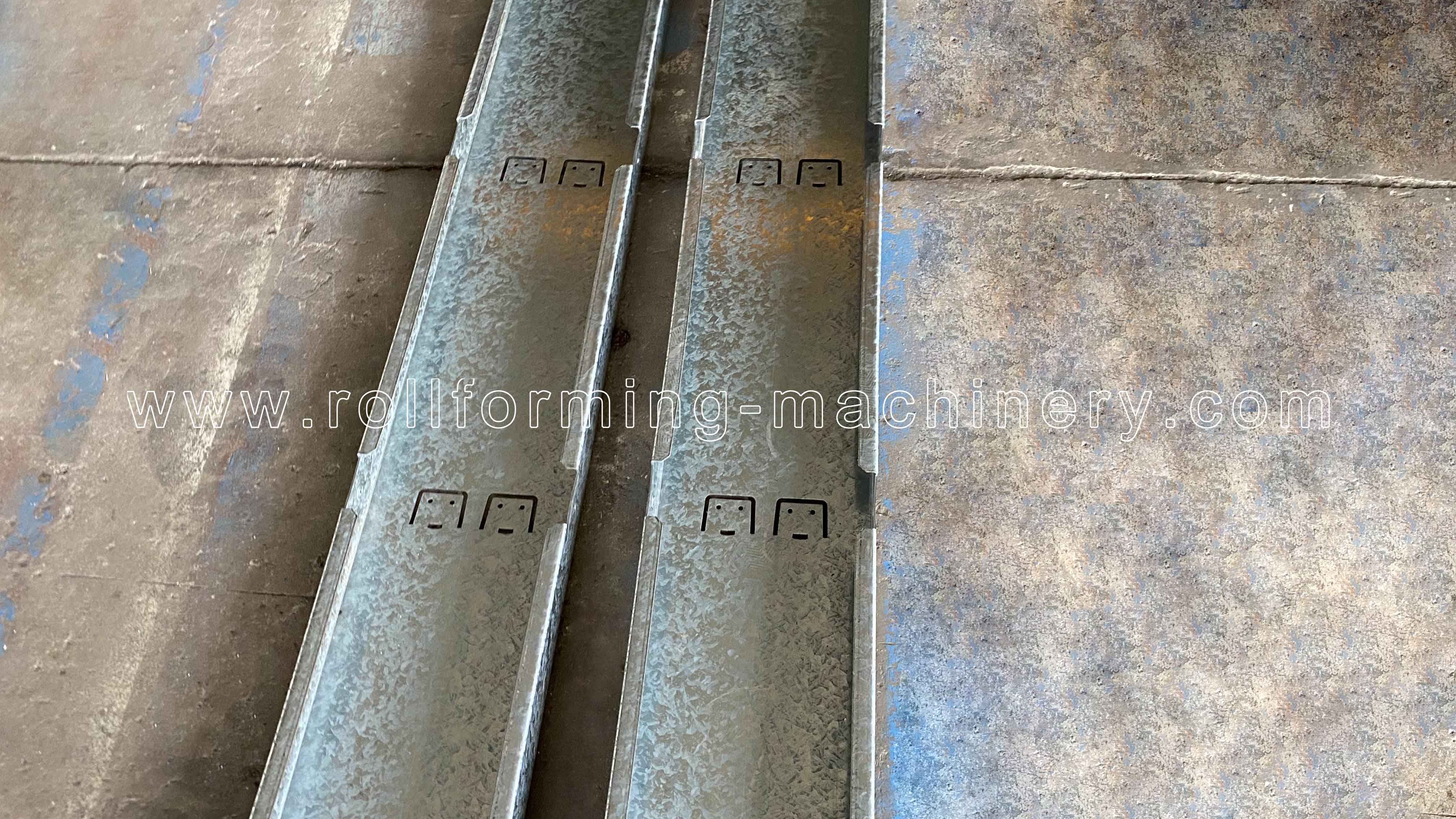

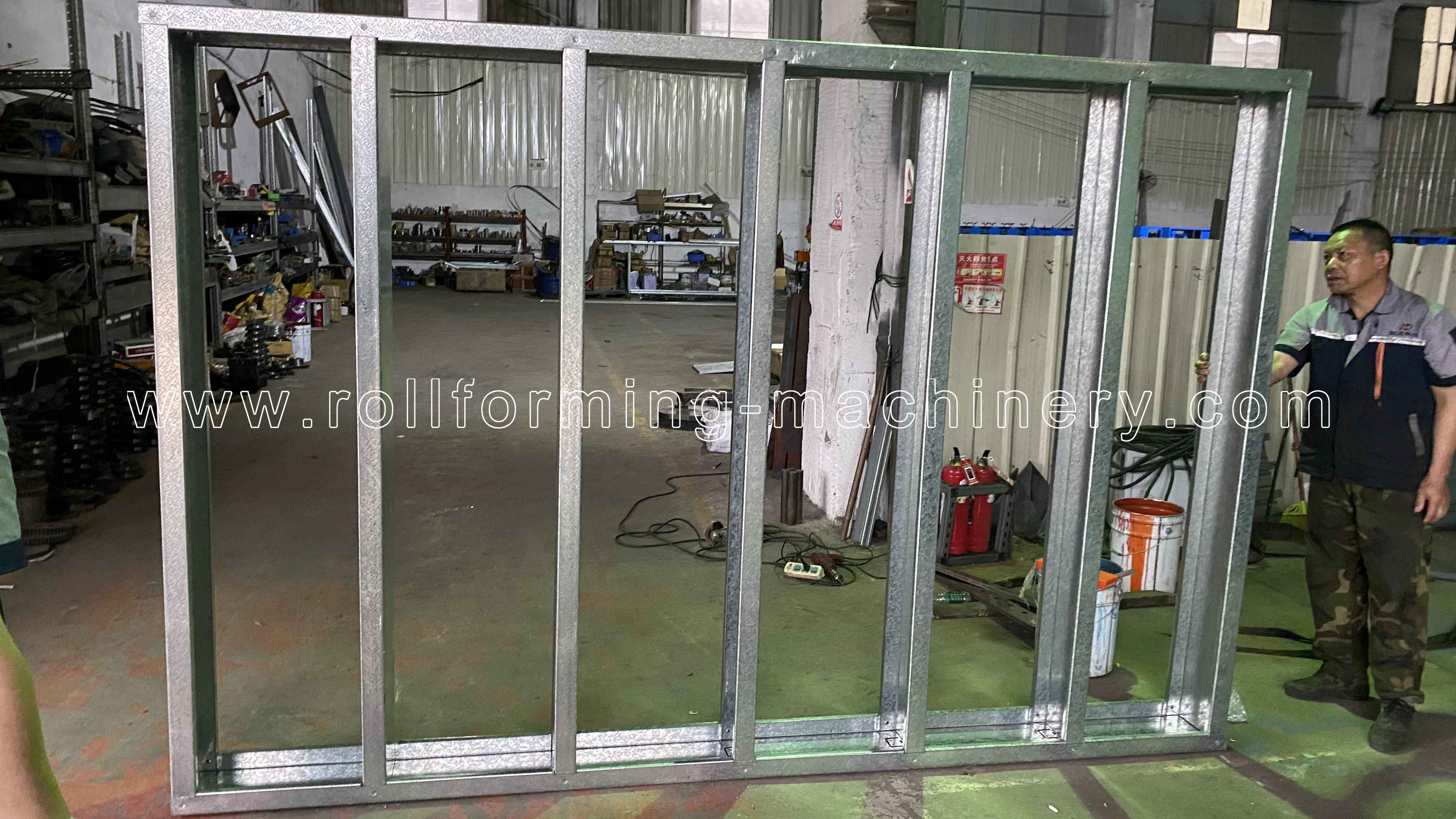

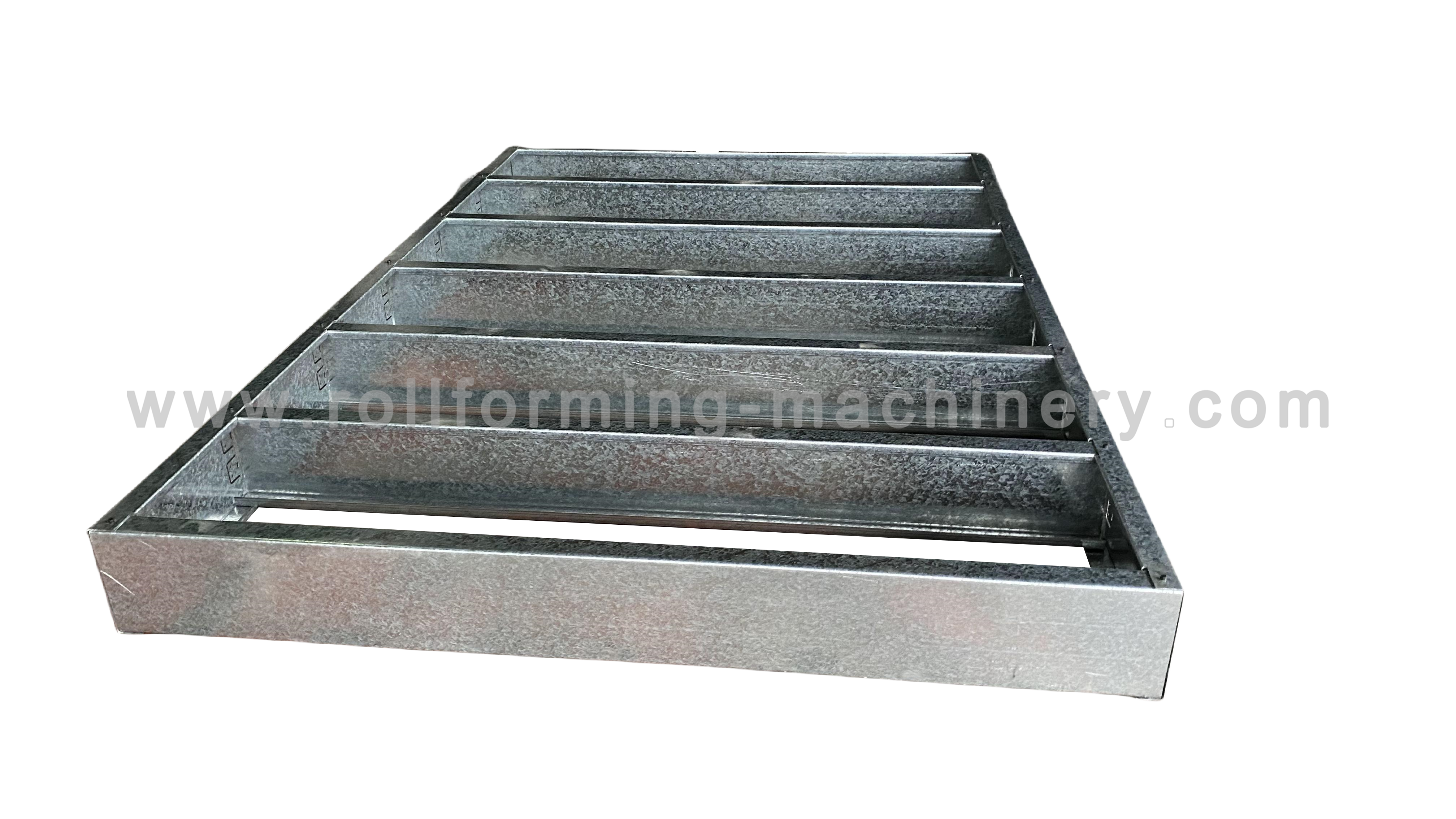

produits montrent

Emballage et expédition

Méthode d'emballage :Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
