Type de changement automatique 18-20M/Min C&Z Purlin Machine

La machine de formage de rouleau de purlin C Z peut produire des profilés C et Z.
État de disponibilité:
Quantité:
  • BMS


Dessin de prix

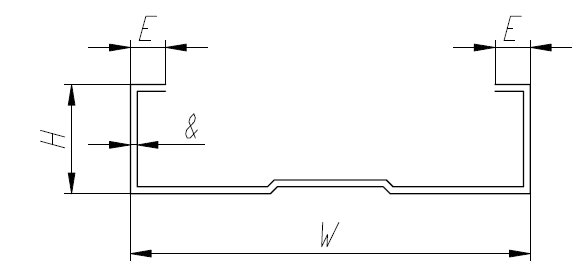

C Purlin côte: avec ou sans (facultatif)

Lèvre (e)

10 ~ 20 ± 1mm

Hauteur (h)

C: 40 ~ 100 ± 1mm ​​(ne peut pas plus de 50% du Web)

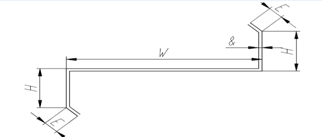

Z: 49 ~ 100mm ± 1mm ​​(ne peut pas plus de 50% du Web)

Web (W):

C75 ~ 300 ± 1mm

Z120 ~ 300 ± 1mm








Tolérance de longueur pour 6m: L ± 3mm

Trou de poinçonnage sur le côté des sites Web et de la hauteur (bride), tolérance:± 1mm, Taille du trou d'accrochage:14x25mm ou trou personnaliséPour une taille similaire


Poinçonner des trous comme suit:


Ⅱ. Matériel:

Épaisseur de matériau: 1,5 ~ 3.2mm

Matériau applicable:340 MPa pour MS ou HR et Galvalume 550MPA AZ150


Ⅲ. Flux de travail de la machine

Decoiler → Dispositif d'alimentation et de nivellement → Dispositif de pré-découpage et de poinçonnage hydraulique → Système de formage de rouleau → Coupe de poche hydraulique → Cadre de support de produit


Iv. Composants de la machine

1) Decoileur hydraulique: un jeu5 tonnes

2) Moulin à roulement à froid:

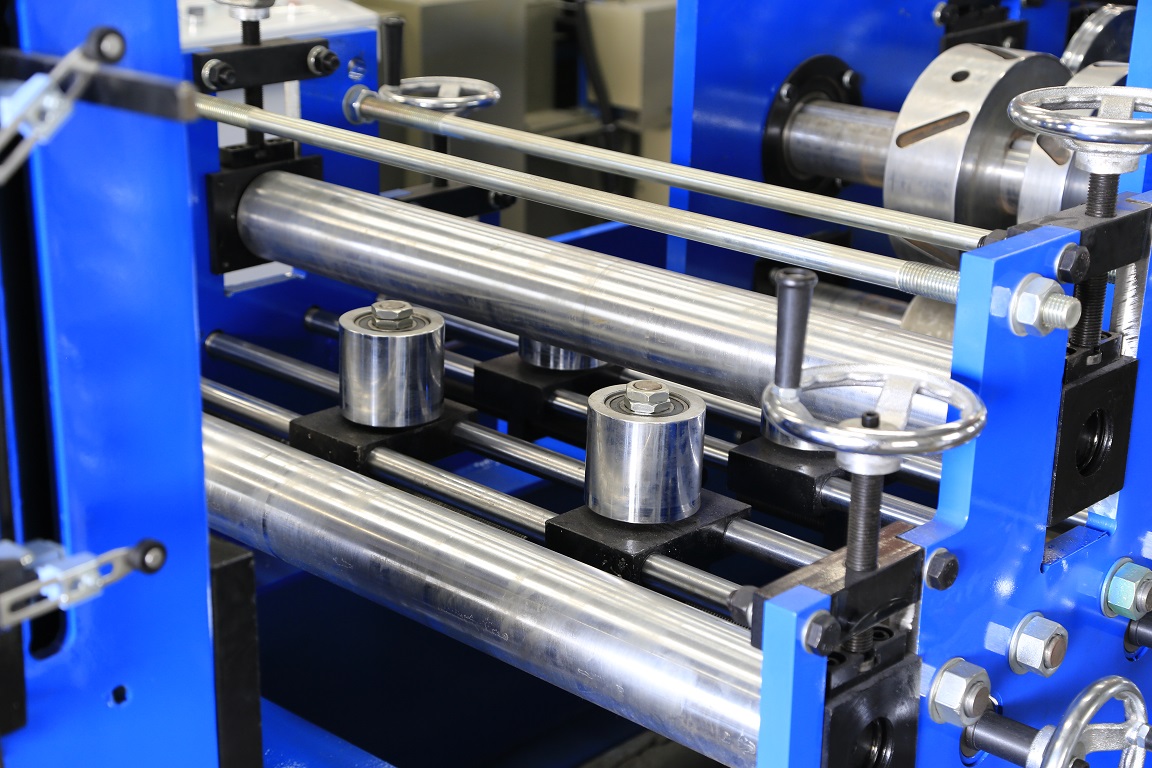

Avec guide de matériau d'alimentation(Commande d'alimentation automatique, économie de la main-d'œuvre)et dispositif de nivellement

Cadre corporel fabriqué à partir deNorme nationale 450 # htype acier par soudure;

Épaisseur du panneau mural:30mm (plus plus épais, plus plus fort et stable travaillant pour une longue durée de vie)

Rouleaux fabriqués à partir deOutillage en acier CR12 (acier D3, pour une longue durée de vie), précision usinée,

Arbres fabriqués à partir de 45 # acier de haute qualité, diamètre d'arbres principaux =ф90mm, Diamètre de l'arbre à rouleau de redressement= ф100mm, précision usinée

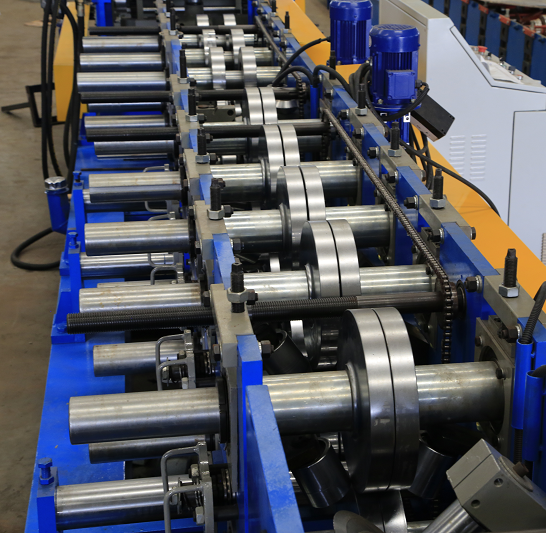

Conduite moteur, transmission de pignon de chaîne, à propos de22 stations de formation(19 étape pour former et 3 étape pour la mise en forme finale).

Moteur principal =22kw, Contrôle de la vitesse de fréquence

Moteur à changement de taille: 6pcs, Contrôlée automatiquement par programmation automate.

Formation de vitesse d'environ 18-20m / min (selon le nombre de trous de poinçonnage)

AvecConfiguration du rouleau de maquillage

Tous lesLes boulons à vis avec la grade 8.8 pour assurer une fixation de la structure de la machine étroitement et une longue durée de vie de la machine.


3) Poinçonnage hydraulique et dispositif de coupe:

Pré-poinçonner et pré-couper, utiliser le même système hydraulique

Moteur hydraulique:7.5kw, Plage de pression hydraulique: 16 mPa

Matériel d'outil de poinçonnage et de coupe:acier moulé CR12MOV (= acier D2, avec un million de fois de poinçonnage / de la vie de coupe), Traitement thermique au HRC58-62 degrés

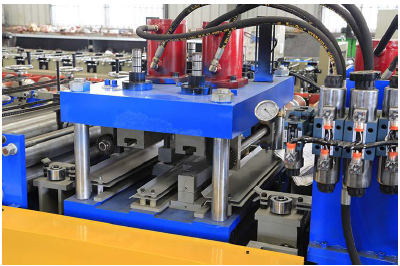

3 cylindresSystème de poinçonnage des trous pour frapper à la fois sur le Web et la bride:

fournirLa configuration d'engrenages pour une action en haut / bas pour agir avec un équipement

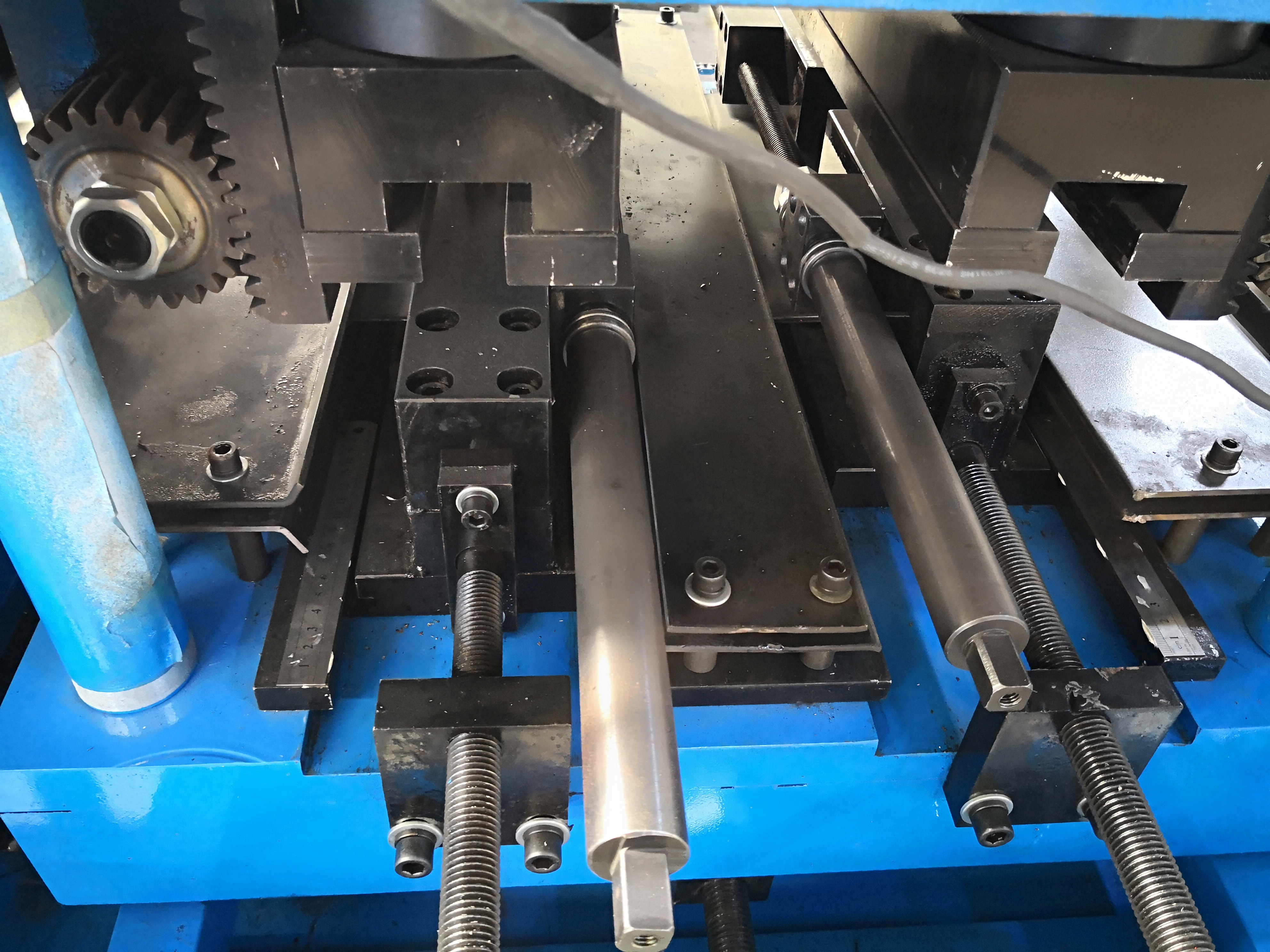

La base deLa station de poinçonnage est sur une vis de plomb corrigée pour faciliter la saisie des stations de poinçonnage pour le coup de poing et la mort, etAjoutez la balance de mesure pour un réglage facile

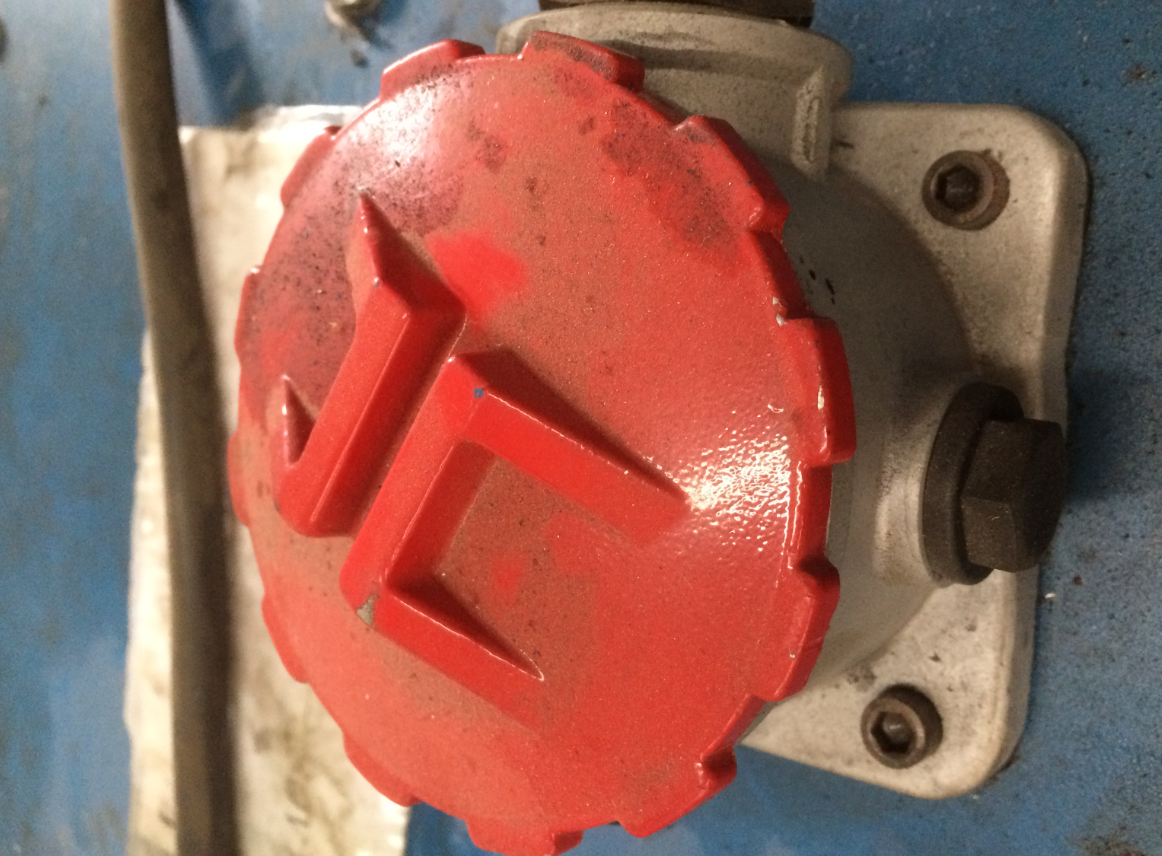

Le système hydrauliqueAvec filtre à huile pour la filtration de l'huile, pour assurer que l'huile circulée est propre et allonger la durée de vie du système hydraulique. (Voir l'image ci-dessous)

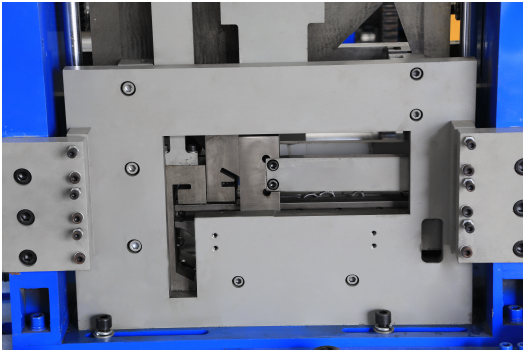

Plus notre dispositif post-découpe universel hydraulique breveté(Pas besoin de changer de matrice de coupe pour une taille différente comme la machine de purlin traditionnelle), qui rend le profil de coupe semble mieux

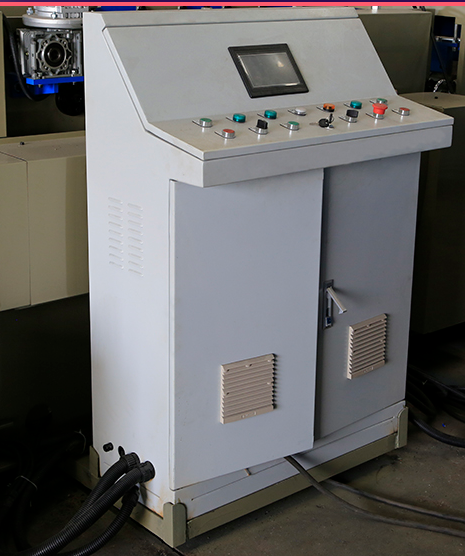

4) Système de contrôle PLC

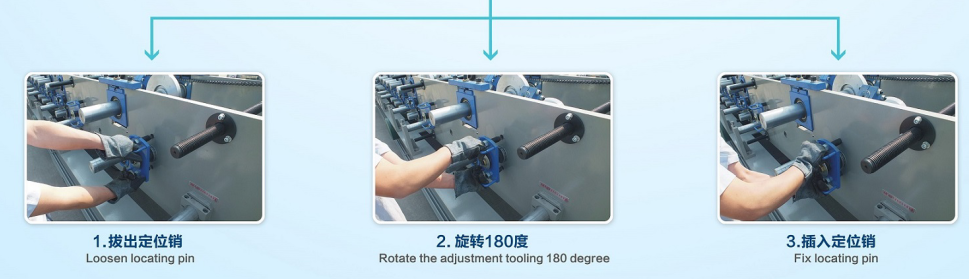

Échange entre c purlin et z purlin: changer manuellementAvec 3 étapes simples suivantes:

Mais de C75-300 ou Z120-300,Changer automatiquement la taille de l'automate:Changement en appuyant simplement sur les touches sur l'écran tactile

Contrôlez la quantité et le poinçonnage, la longueur de coupe automatiquement

Combiné avec: PLC, onduleur, écran tactile (grande taille 7inch pour une utilisation facile, à la fois en anglais et en chinois), encodeur, etc.

Tolérance coupée à longueur≤ ± 1 mm

Tension de contrôle 24v

5) Rack de sortie:

Non alimenté,avec des rouleaux dessus pour le mouvement oriental, 2 unités x 3m de longueur


V. Image de la machine (juste pour référence)

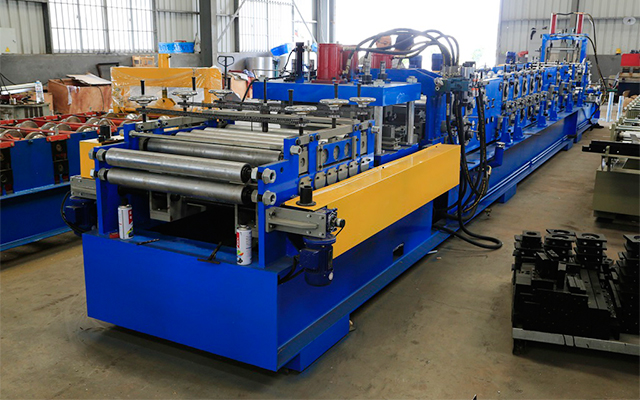

1.EDPEDING Matériel Vue de côté:

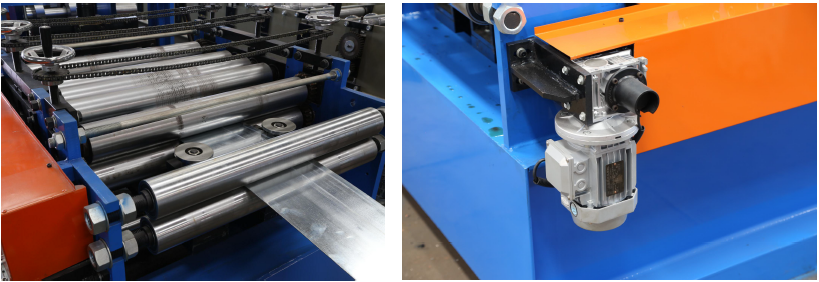

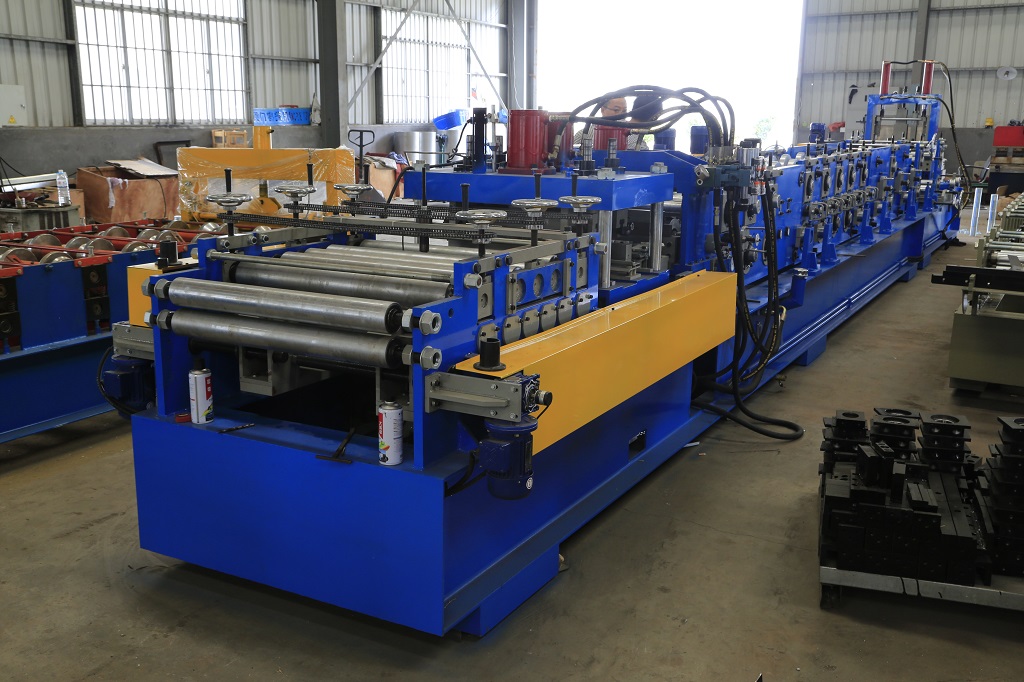

2.Iside Vue:

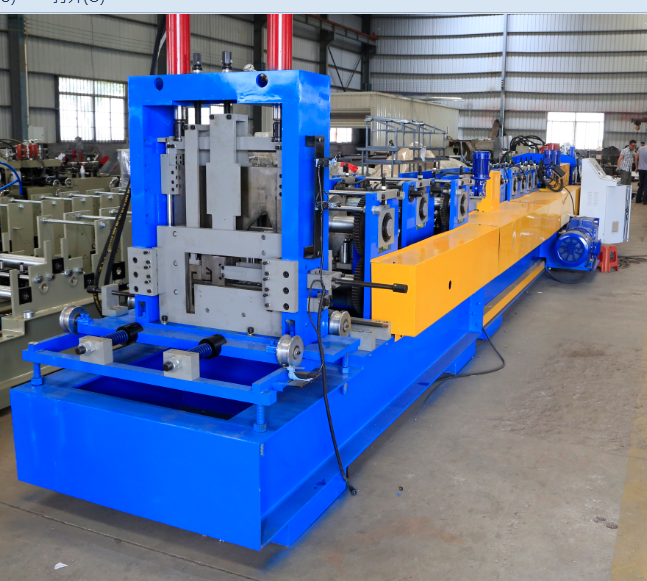

3) Vue de côté universelle post-Cutter:

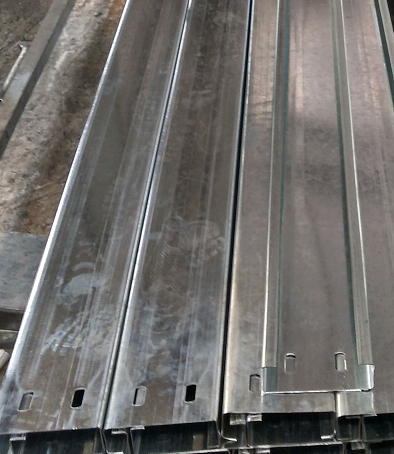

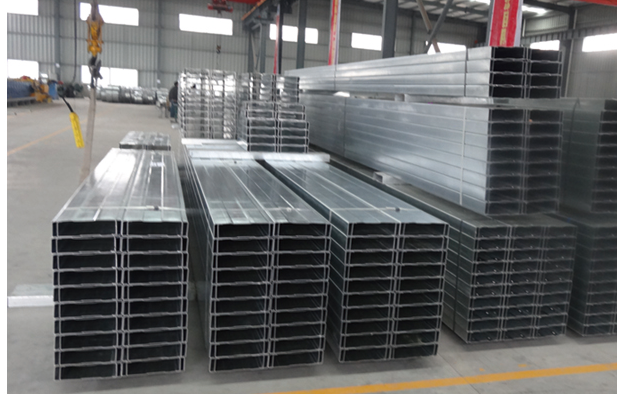

4) machine produite C purlins C

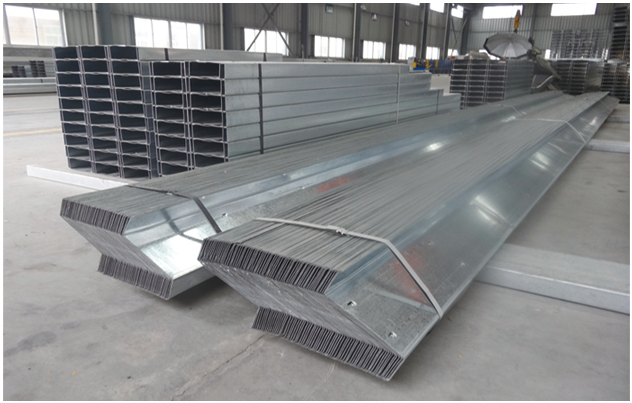

5) Machine a produit Z purlins

Vi. Type de changement rapide CZ Purlin rouleau formant la machine vidéo

http://www.rollformingmachinerychina.com/quick-change-cz-purlin-roll-forming-machine_n97
