Machine de formage de rouleaux double couche de haute qualité pour profilés ondulés et profilés de toiture

spécificationof

Machine à double couche formant la machine

OBJETI Machine à double couche formant la machinepour ondulé profil&toitureprofil

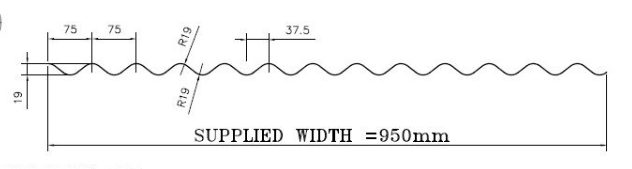

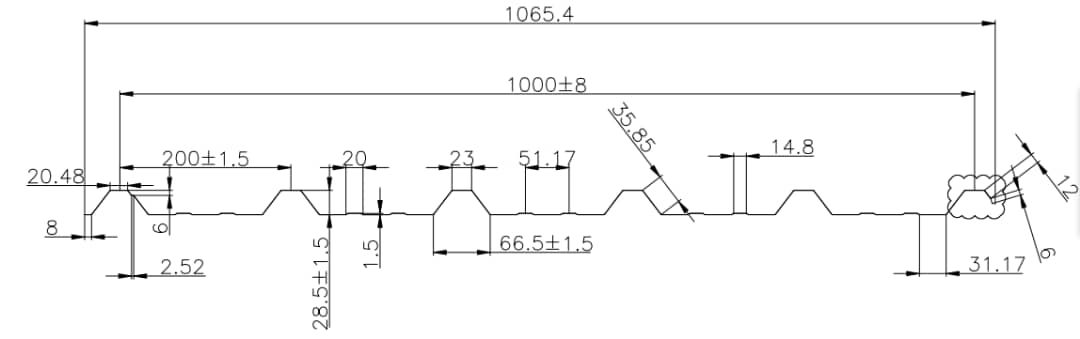

Dessin de profil:

Matériel:

Épaisseur de matériau:0.4-0.6mm Efficacelargeur:950mm/1000mm

En vigueurMatériel: pré-étiqueté GalvaniséAcier (ppgi),Yforce de l'ield350mpa—Svp confirmer

Largeur efficaceTolérance: ±5mm la tolérance d'espacement des vagues: ± 1mm

La hauteur des vaguesTolérance: ±Tolérance coupe-longueur de 1 mm≤ ± 1 mm

Composants de la machine

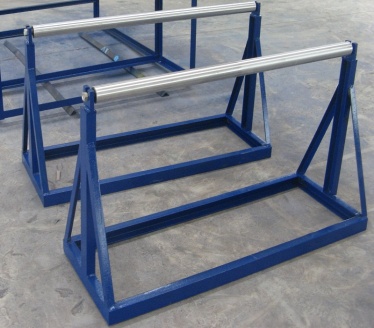

1)ManuelDécoiffer: 2sets

------- photopourréférenceseul

2)Moulin à roulement à froid:

Avec guide de matériau d'alimentation, cadre corporel fabriqué à partir deAcier de type H450 par soudage;

Avec manuelse précipompierPour une utilisation facile et économisez du matériel:

Épaisseur du buffet:22mm

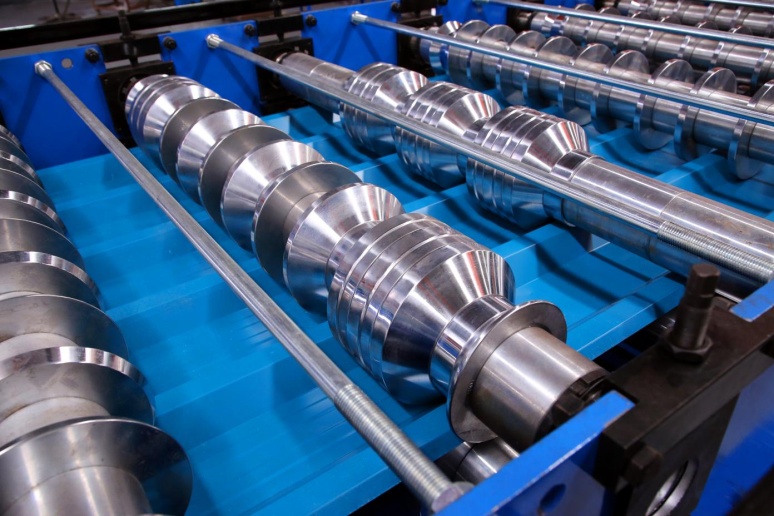

Rouleaux fabriqués à partir de 45 # acier, Tours CNC, Traitement thermique,chromé dur enduit avec épaisseur0.04mm ,surfaceavec traitement de miroir

Diamètre des arbres = ф90mm / ф75mm, Précision usinée;

Conduite moteur, Transmission de vitesse / pignon, sur20/20étapesformer;

Moteur principal = 7,5 kW, contrôle de la vitesse de fréquence,

Formation de vitesse d'environ 1,5 m / min

Deux couches ne peuvent pas fonctionner en même temps

Les deux groupes de formage de rouleaux ont partagé une base de machine, une armoire de moteur et de commande et par l'interrupteur d'embrayage pour atteindre un double usage.

Tous lesboulons à vis avec grade 8.8 Pour assurer correctement la structure de la machine et une longue durée de vie de la machine pendant la course à pied.

Vitesse de formage réelle:15-20m /min(Pas inclure le temps de coupe)

3)Poteau hydrauliqueDispositif de coupe:

Post coupé, arrêtez-vous pour couper,tWO Pieces Lames de coupe, non-massif

Hydrauliqueicmoteur:4KW, plage de pression hydraulique:0-8MPa

Matériel d'outil de coupe:CR12MocheV(= SKD11 avec au moins un million de fois de vie de la vie),Traitement thermique à HRC58-62 degrés

La puissance de coupe est fournie par la station hydraulique principale du moteur

Le système hydrauliqueavec filtre à huile pour l'huilefiltration, àAssurez-vous que l'huile circulée est propre et allongée la durée de vie du système hydraulique(Voir l'image ci-dessous)

Numéro d'huile hydraulique: Shell Tellus S2 M 46 ou modèle égal

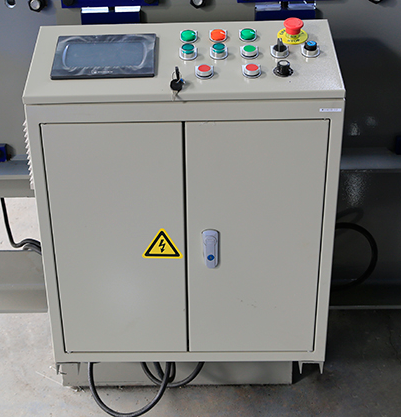

4)Système de contrôle PLC

Contrôler la quantitéyet la longueur de coupe automatiquement

Combiné avec: PLC, onduleur, écran tactile, codeur, etc.

Tolérance coupée à longueur≤ ± 1mm

Tension de contrôle24v

5)Découper:

Non alimenté,2 unités, avec des rouleaux dessus pour un mouvement facile

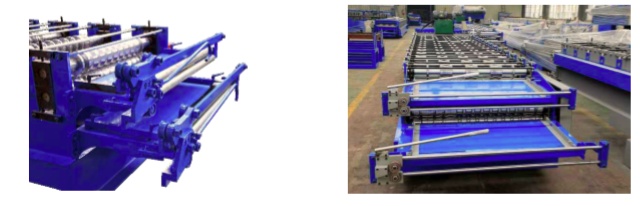

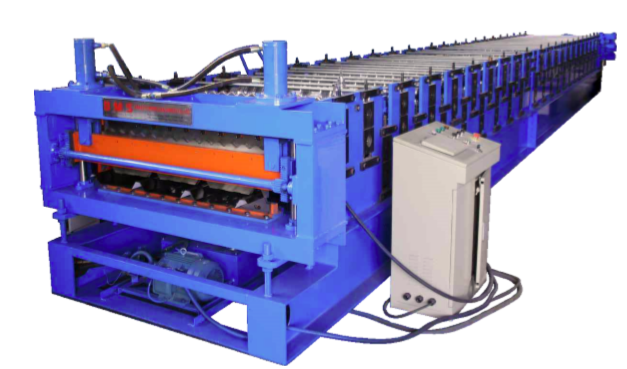

MachineImage(Juste pour référence)

Les spécifications ci-dessus et les photos ne sont que pour référence, L'exact est peut-être légèrement différent et doit se référer à la machine.
