Machine de formage de rouleaux de plancher à double couche

Partager sur:

Machine de formage de rouleaux de plancher à double couche

Machine de formage de rouleaux de plancher à double couche automatique, nouveau produit

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX45-982/YX50-955
Marque de produit:
BMS

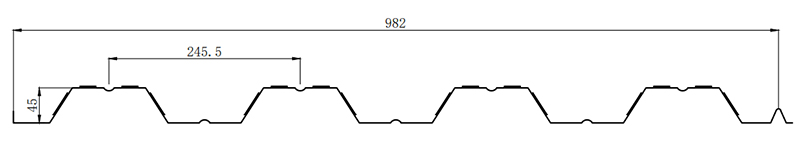

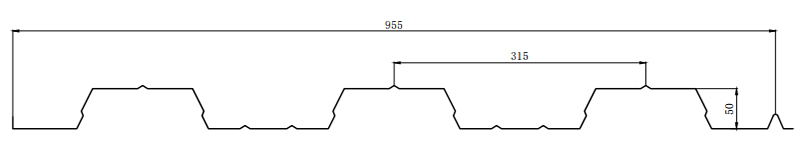

Profil

20200317101431_50642 20200317101442_33376

Description du produit

Matériel	Matériel applicable	Acier galvanisé (GI)
	Épaisseur du matériau	0,8-1,5 mm
	Avec limite d'élasticité	550Mpa
Bobine	Largeur d'alimentation	1220mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max. 5 tonnes.
Machine	Cadre de base	H450 taper l'acier par soudage.
	Épaisseur des parois latérales	Q235 t20mm
	Matériau du rouleau	Acier 45#, revêtement en chrome dur
	Station à rouleaux	26/27 étapes pour former
	Diamètre de l'arbre	ф80/95mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	22*2KW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	11KW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

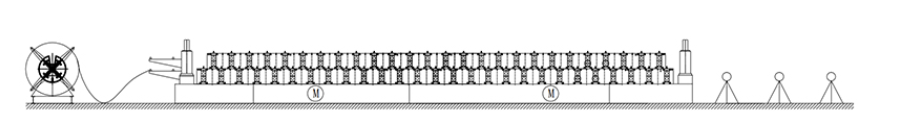

Flux de travail

Dérouleur hydraulique 5T → Dispositif de pré-coupe manuel → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif de coupe de poteau hydraulique → Rack de sortie automatique

056T6YSR%8K1K)FZVY

Spécifications techniques

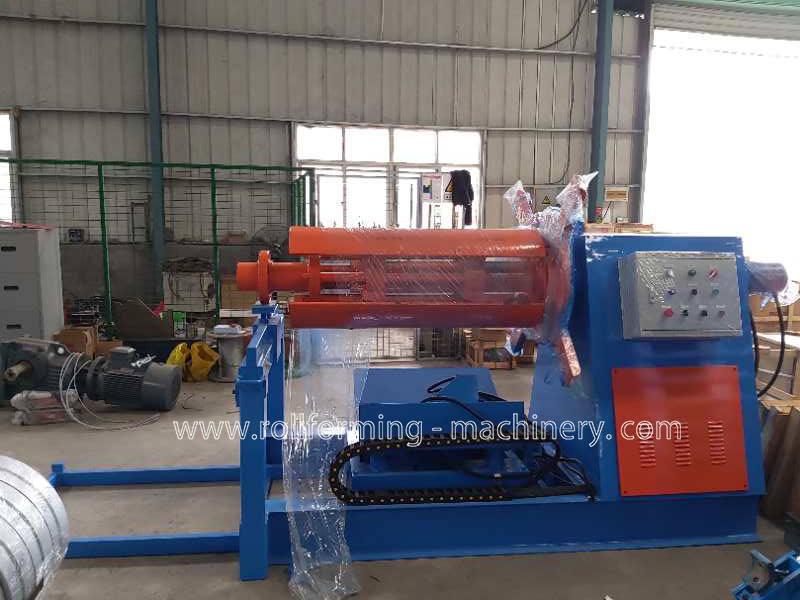

1) 5T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Alimentation automatique et dispositif d'arrêt automatique

Diamètre extérieur :1600mm

moteur:3KW,Moteur de pompe à huile :2,2 kW

Capacité:Max.5 tonnes,Avec voiture à bobine

20200316170128_57875

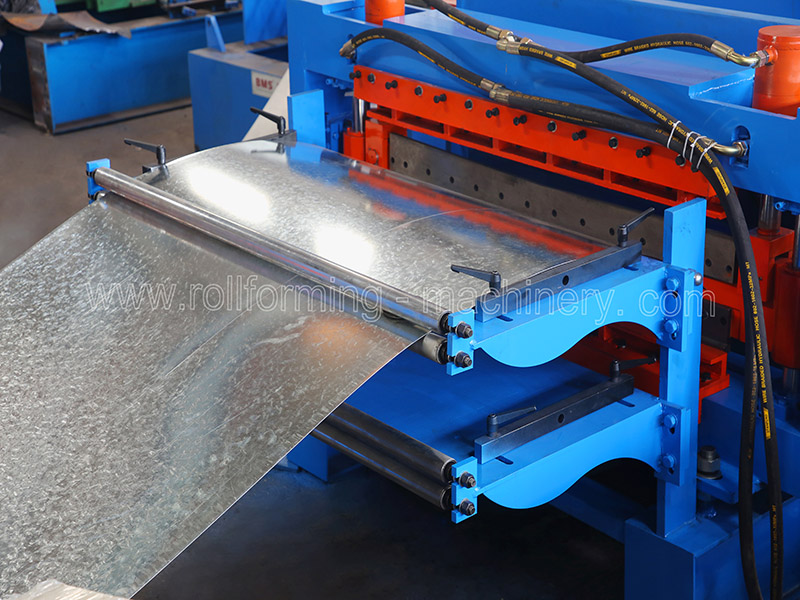

2) Dispositif de pré-coupe hydraulique

Utilisation du matériau du coupe-cisaillement Acier Cr12MoV (= acier SKD11)

20200316170238_72966

3) Machine principale

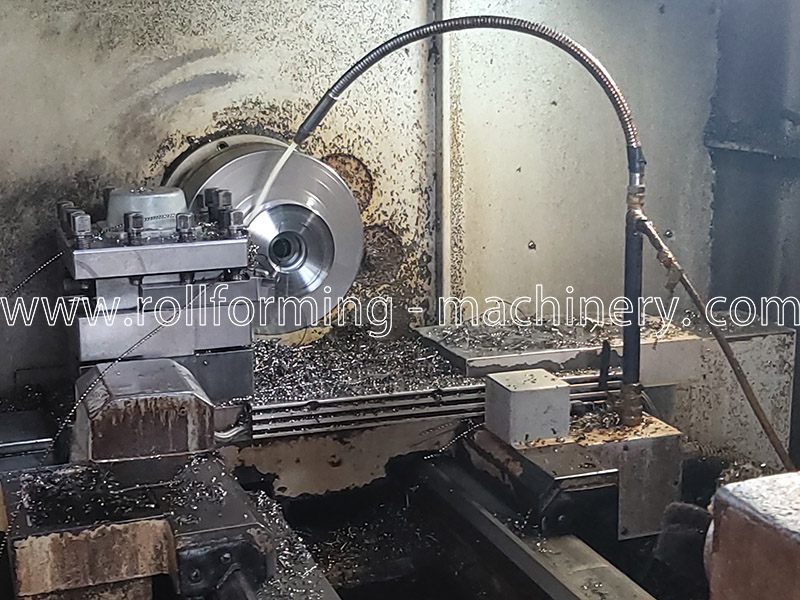

Rouleaux fabriqués à partir de Acier 45#,Revêtu de chrome dur

20200313170707_71394

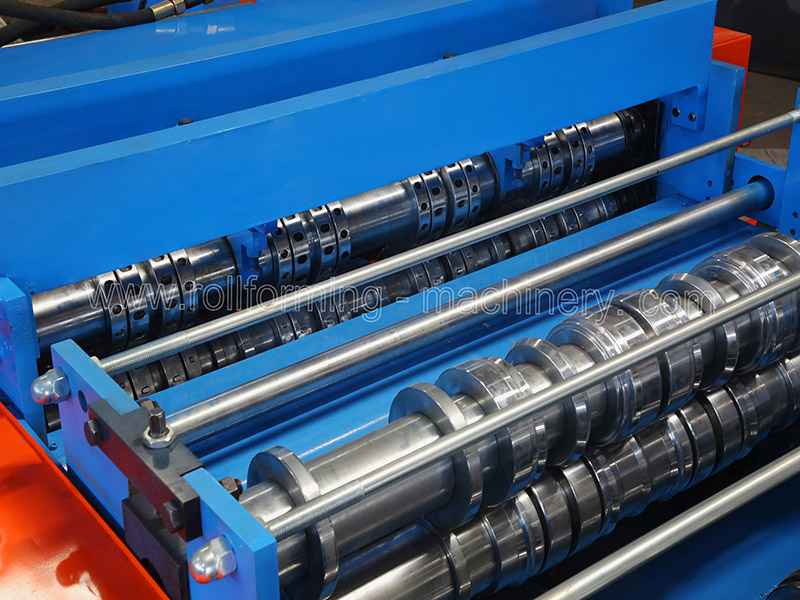

Rouleaux de gaufrage fabriqués à partir de Acier GCr15 (= acier EN31)

Traitement thermique, HRC 58-62 degrés

20200316170838_20642 (1)

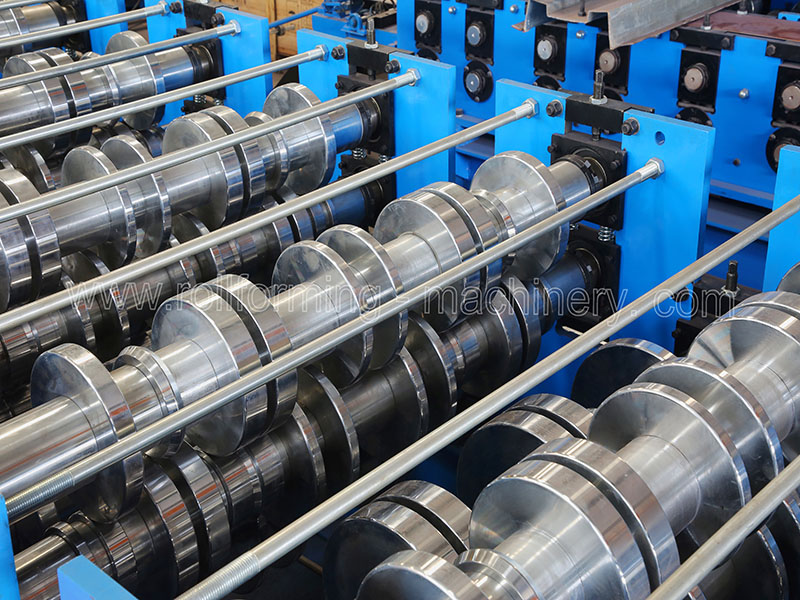

Vitesse de formage de rouleaux :18-25 m/min

20200316170537_10936

4) Post-dispositif de coupe hydraulique

Poste à couper, arrêt de coupe, type de lame de coupe en deux pièces.
Moteur hydraulique :11KW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

Avec au moins un million de fois de vie coupée
La puissance de coupe est fournie par la station hydraulique du moteur principal

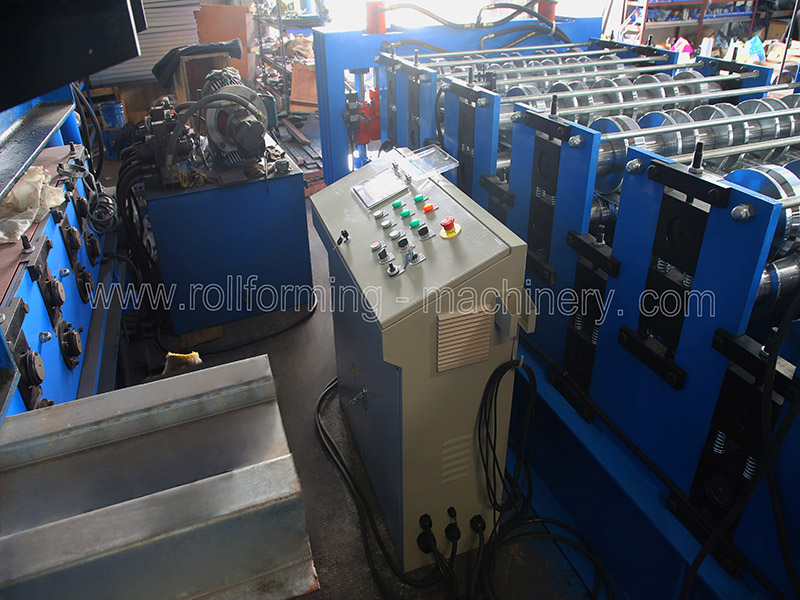

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

20200316170935_99067

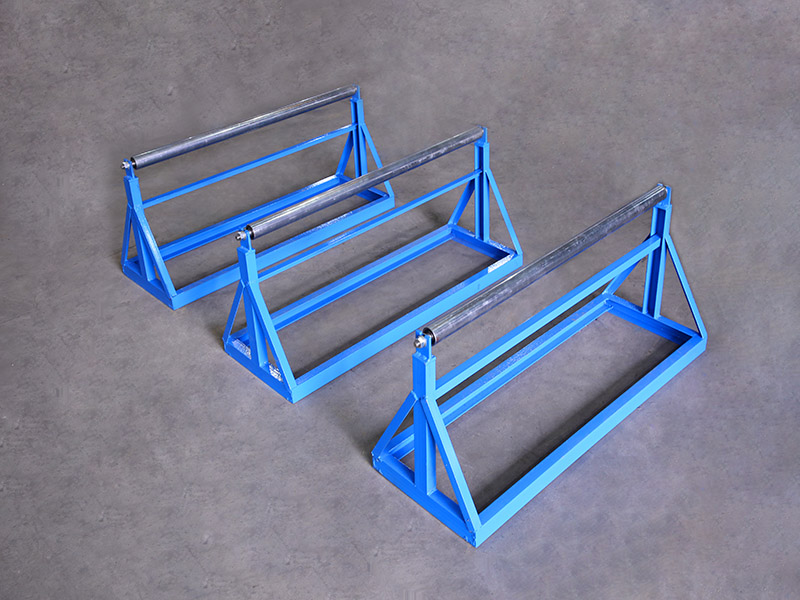

6) Quitter le rack:Trois unités

20200316171137_19269

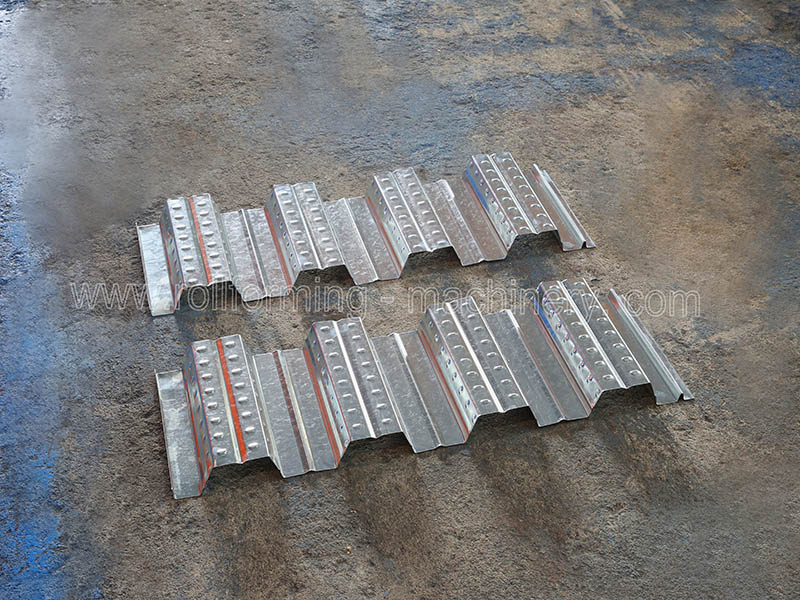

7) Exposition de produits

Emballage et expédition

Méthode d'emballage :Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
