Petit pain de double couche formant la machine pour la nervure de diamant et le panneau de PBR avec l'empileur automatique

La machine de formage de rouleaux double couche peut produire deux dessins de profils différents dans une seule machine, elle peut économiser plus de place et bien sûr plus.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:

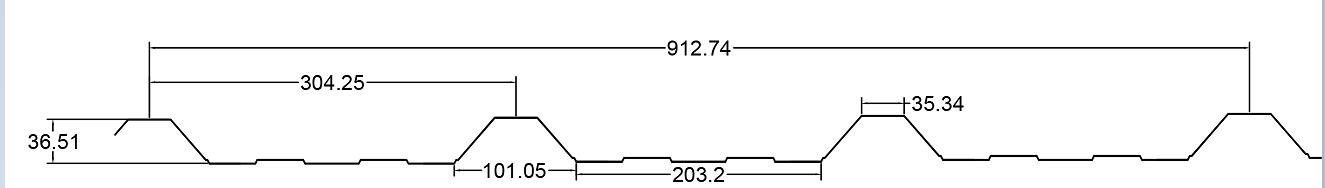

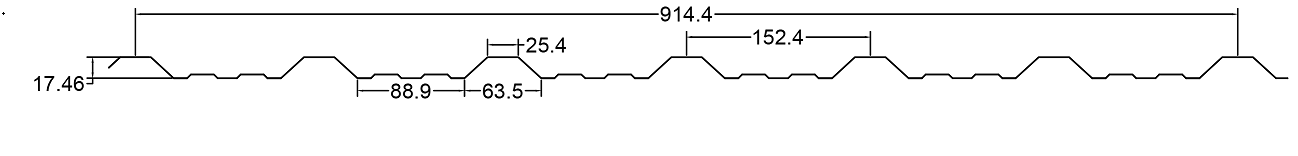

YX36.51-304.25-912.74/YX17.46-152.4-914.4
Marque de produit:
BMS

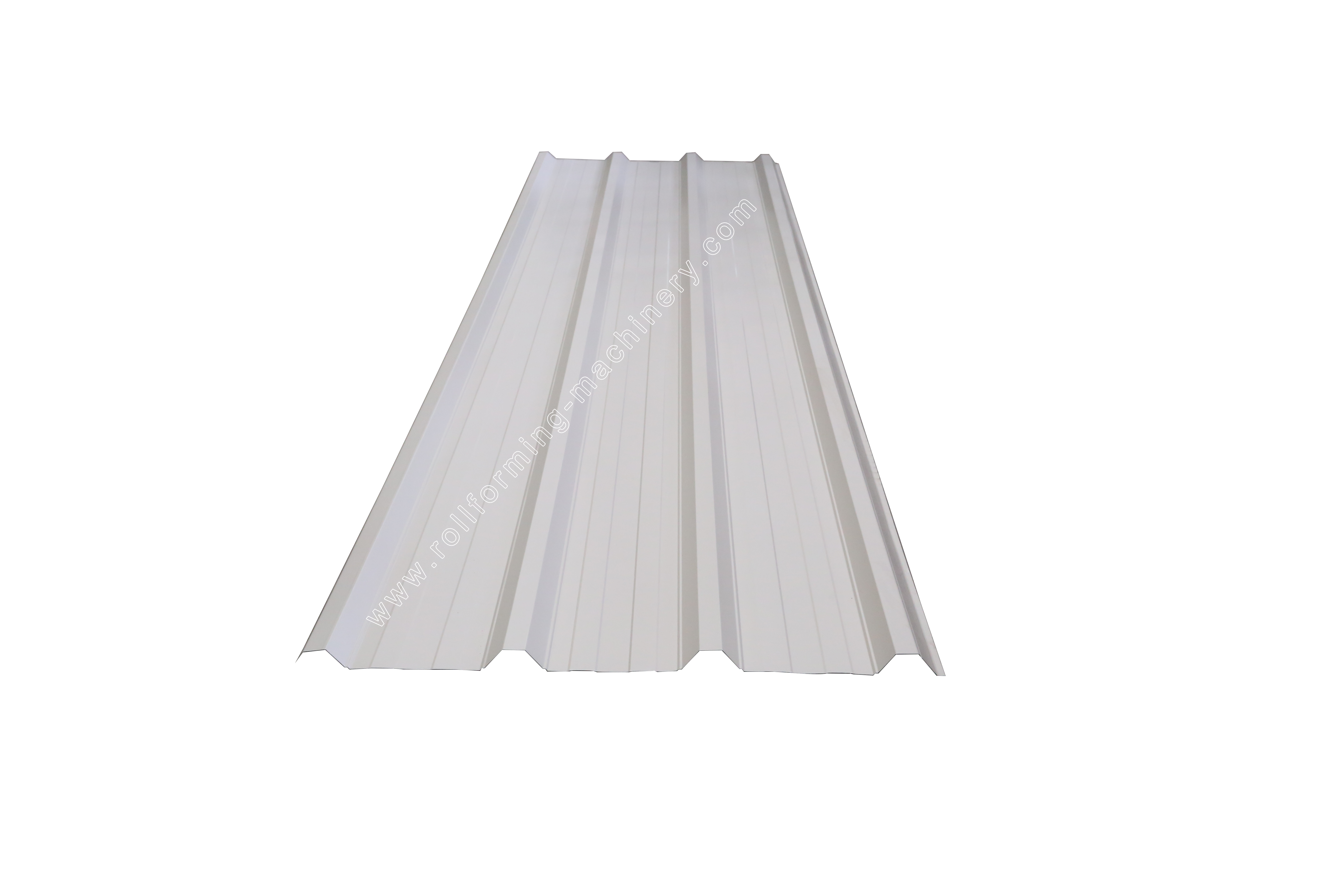

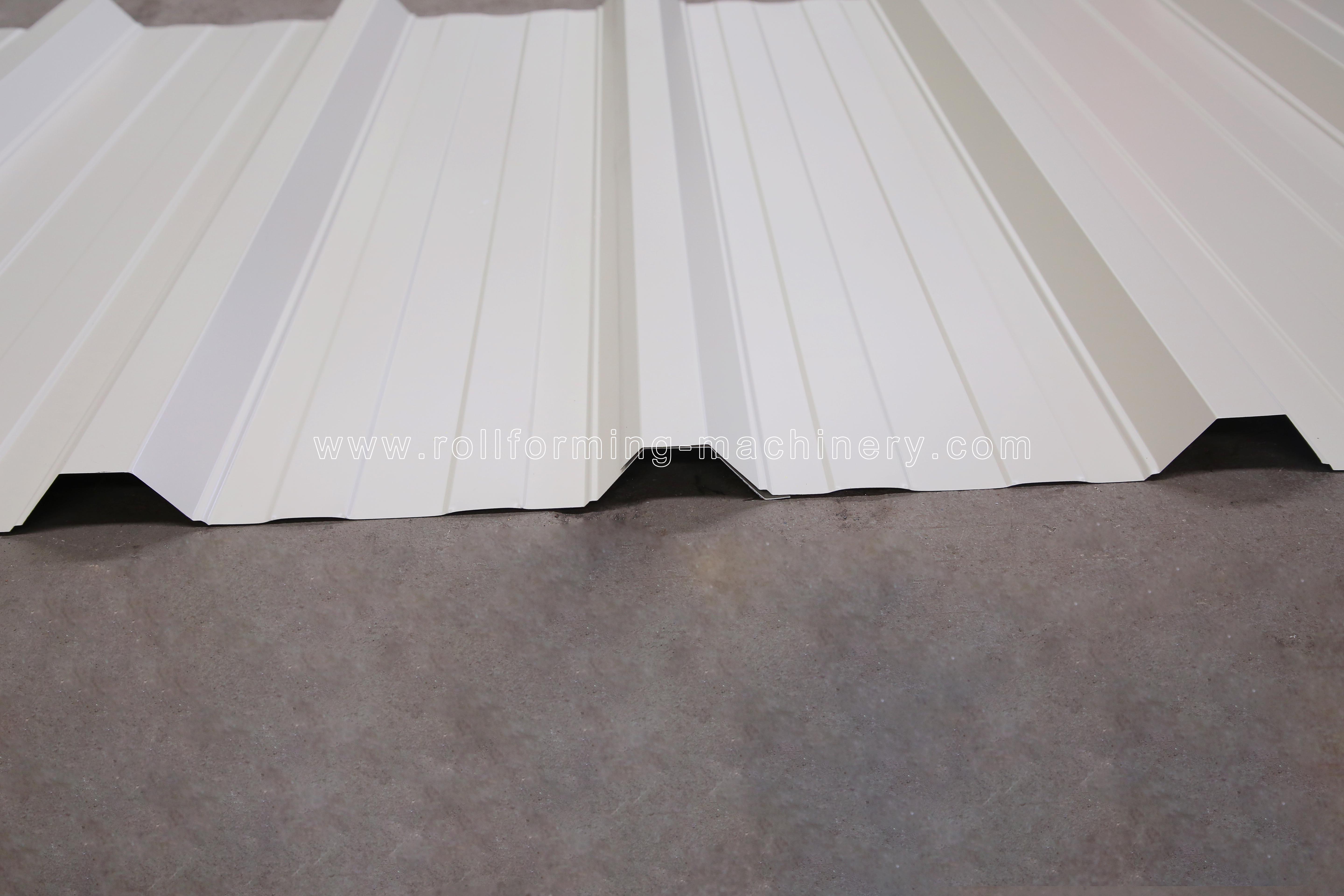

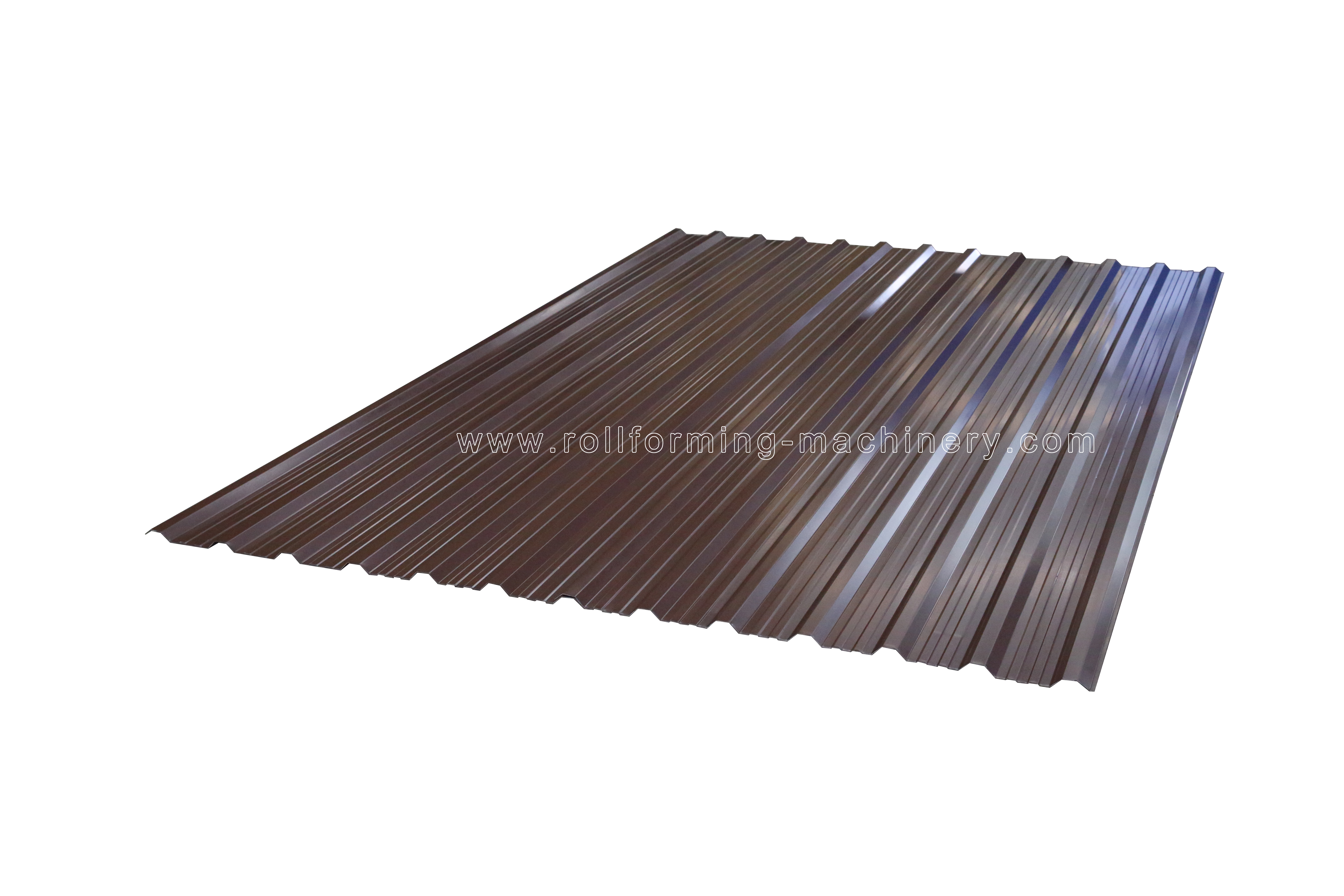

Profils

Description du produit

Non.	Paramètres principaux		Paramètres du broyeur à rouleaux
1.	Épaisseur de matériau	0,4-0,8 mm	Stations de formage	20/20 étapes
2.	Largeur d'alimentation	D'après les dessins	Cadre du corps	H450
3.	Matériel de candidature	PPGI/tôle galvanisée	Épaisseur de la paroi latérale	22mm
4.	Norme électrique	380V60Hz/3Ph	Arbre Diamètre	Acier 45#, φ75/φ85mm
5.	Hydraulique Diamètre du dérouleur	7T-1300MM	Puissance du moteur principal	4KW
6.	Limite d'élasticité	Q235-345	Boulons à vis	Année 8.8
7.	Vitesse de formage	15-20 m/min	Largeur efficace	D'après les dessins
8.	Système de contrôle	Système de contrôle PLC	Rouleau	acier 45 #,usiné avec précision
9.	Moteur hydraulique	7,5 kW	Couleur de la machine	Bleu + Noir + Orange
dix.	Matériel de test	BMS fournira la taille du matériel d'alimentation acheter cela 2 semaines avant les tests de la machine

Flux de travail

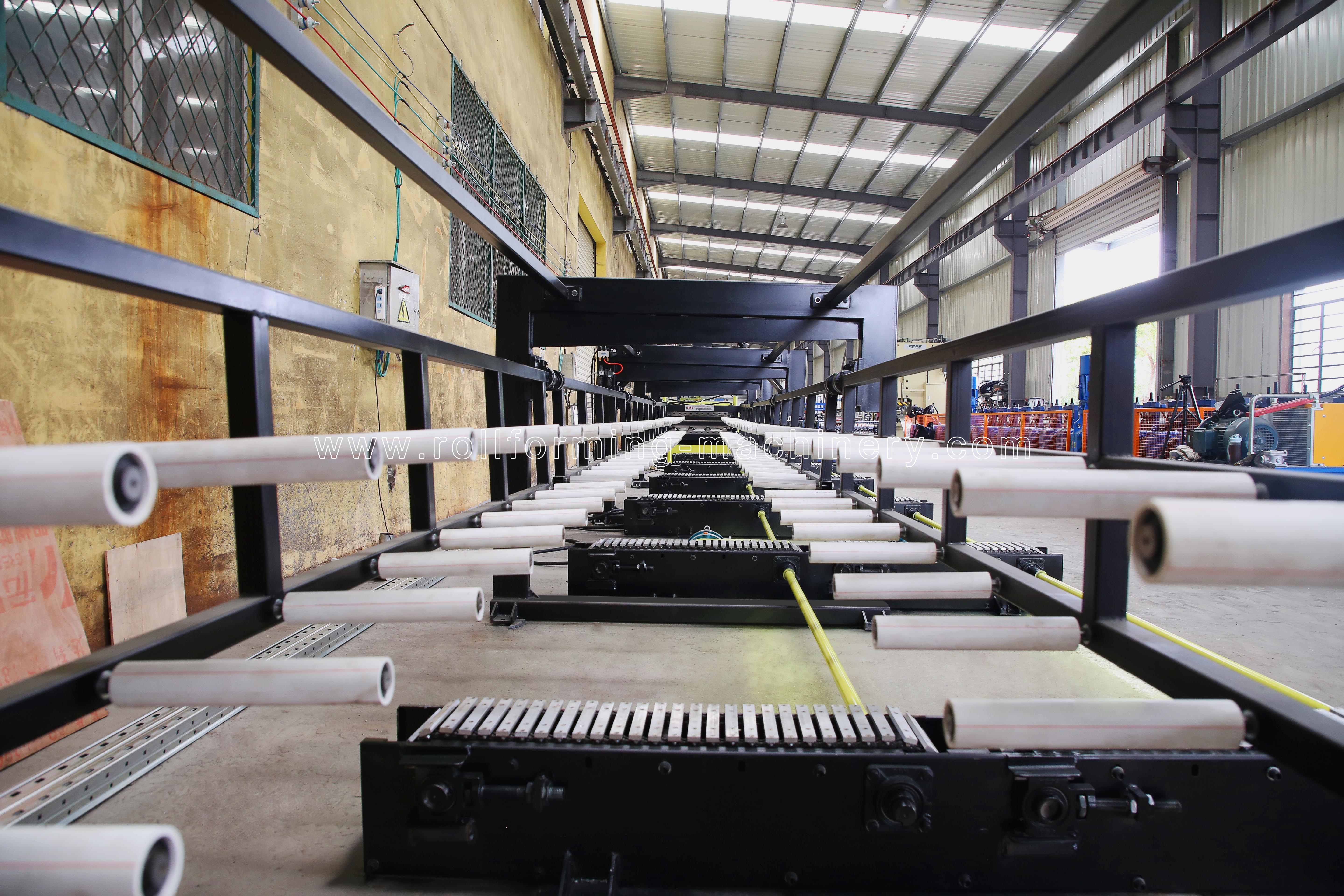

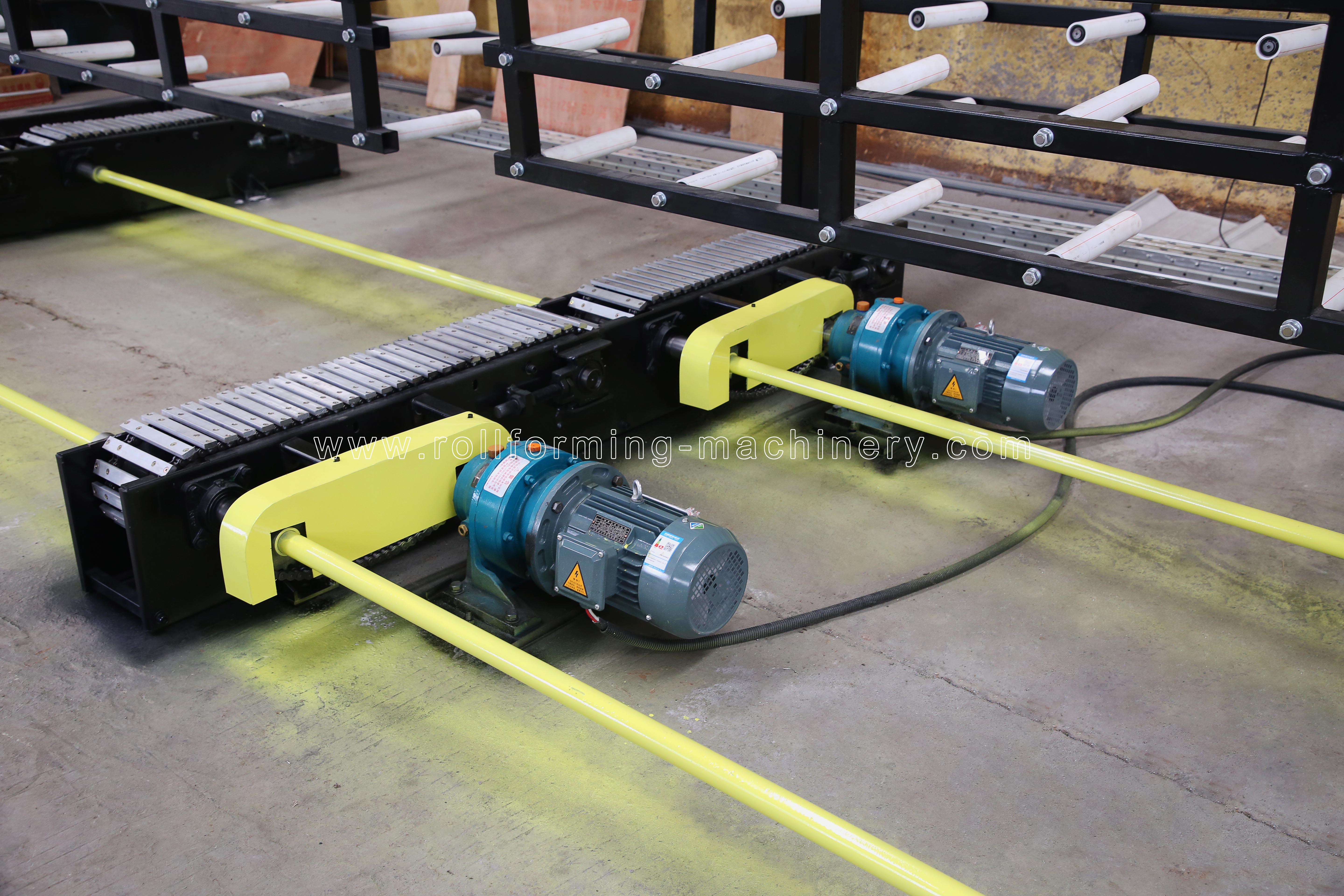

Dérouleur hydraulique (7 tonnes) → Guide d'alimentation → Moulin de formage principal → Dispositif de coupe de poteau hydraulique → Système de contrôle PLC → Station hydraulique → Empileur automatique 15,5 M

Affichage des composants de la machine

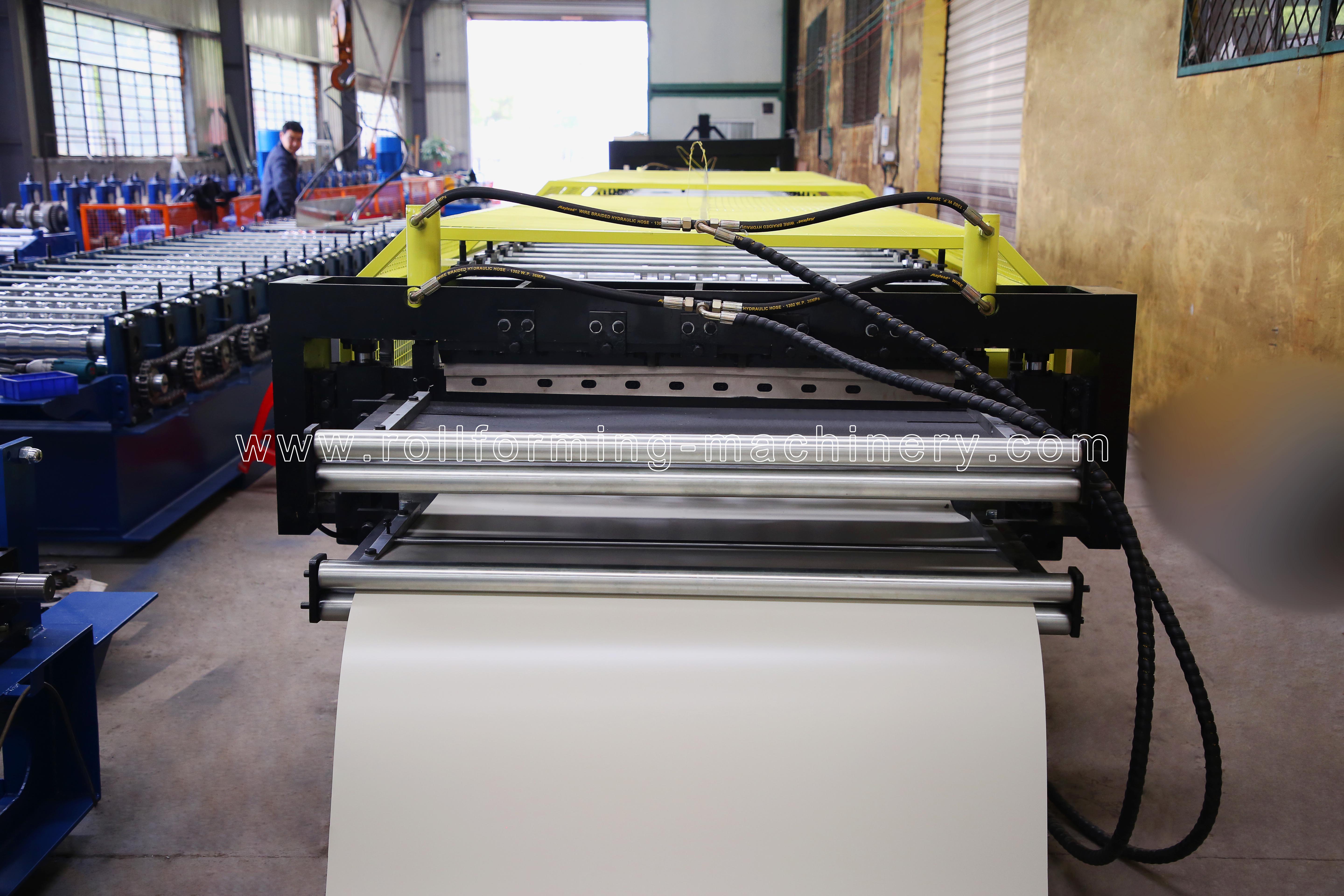

Dispositif d'alimentation

Cadre de carrosserie en H450 taper l'acier par soudage

Épaisseur de la paroi latérale : Q235 t 22mm;

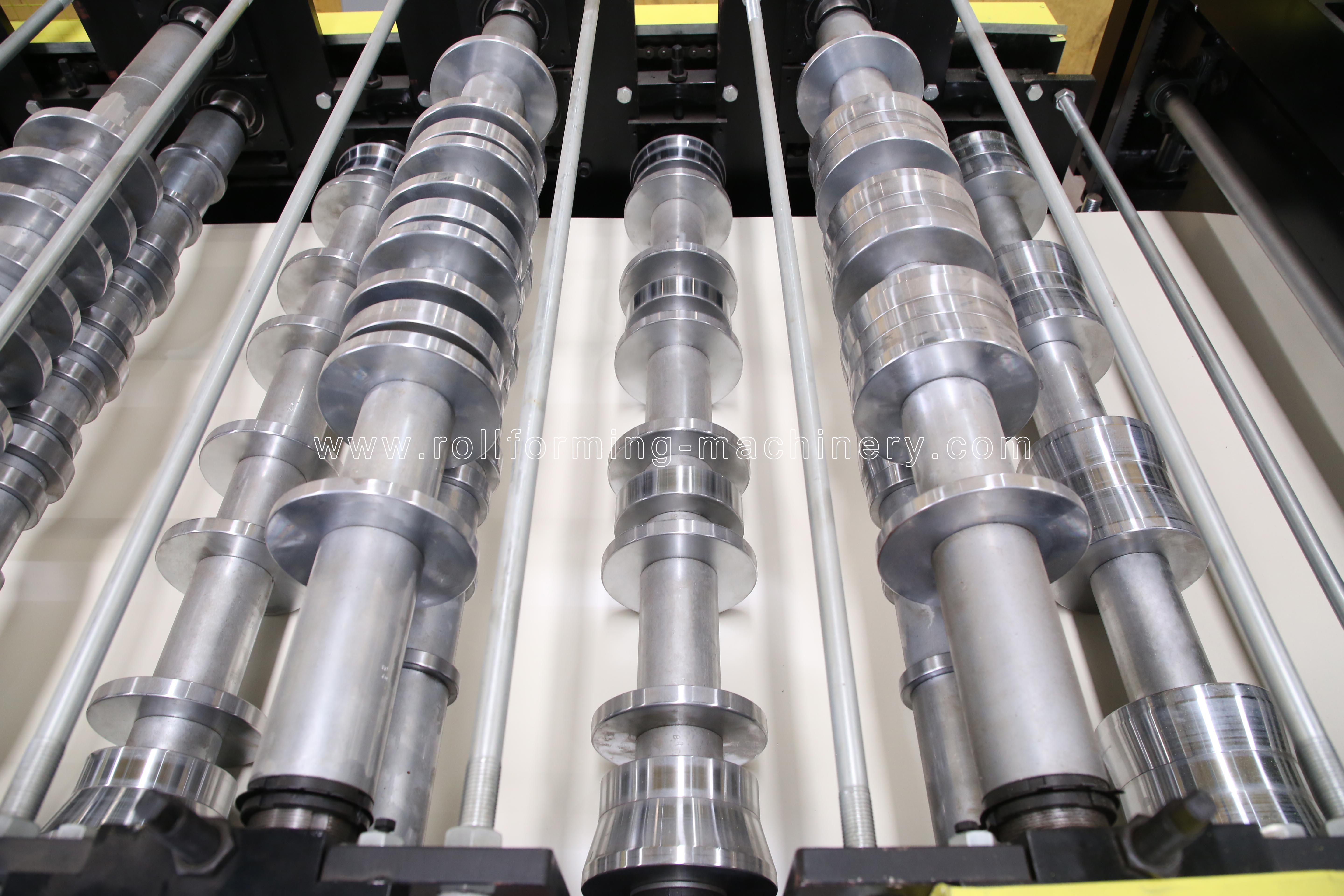

Rouleaux fabriqués à partir de 45 #, usiné avec précision, revêtement chromé dur ;d'une épaisseur de 0,5 mm, surface avec traitement miroir (pour une durée de vie plus longue et antirouille) ;

Arbres fabriqués à partir de Acier 45#,Traitement thermique de trempe et de revenu, chromage dur.Diamètre =φ75/85mm, usiné avec précision
Entraînement par engrenages et chaîne d'environ 20+20 étapes pour former

La position de guidage peut être ajustée pour une alimentation appropriée du matériau.
