Joint debout de haute précision formant la machine YX65-300/400/500

La machine à couture debout est utilisée comme carrelage de toit et panneau mural en dehors de la construction, pour augmenter la beauté et la durabilité de la tuile de toit et du panneau mural.
État de disponibilité:
Quantité:
  • YX65-300 / 400/100

  • BMS

JE.Profil de couture debout YX65-300,400.500 machine à rouleau froid formant la machine

YX65-400 (réglable) machine à rouler peut former 3 feuilles de type (largeur efficace 300mm, 400mm, 500mm)

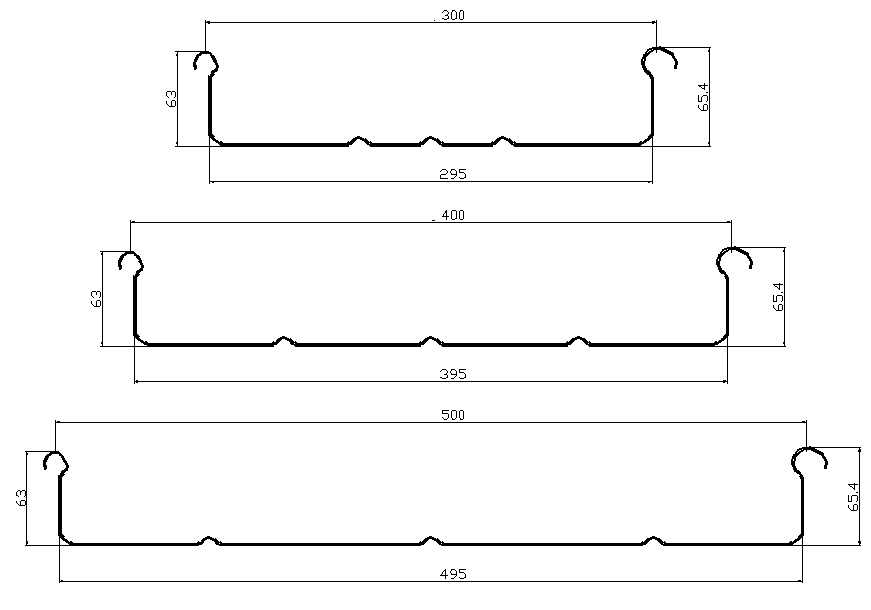

Profil:

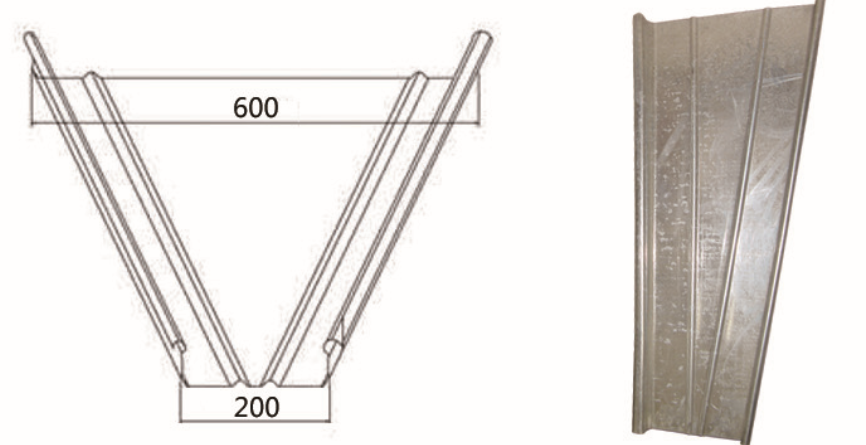

Conicité:

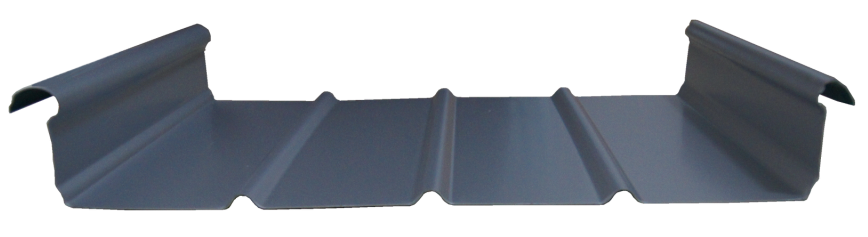

Panneau d'échantillonnage:

----comme référence


Matériel:Aluminium: 0,7-1.2mm; acier: 0.5-0.8mm

Largeur efficace: 300/400 / 500mm

Largeur de réception: environ 472/575/675 / mm

Tension matérielle:G300MPA


Composants de la machine

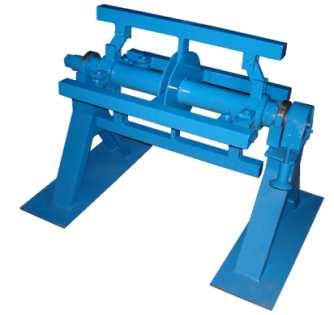

1. Libérial Decoiler: une unité 3 tonnes

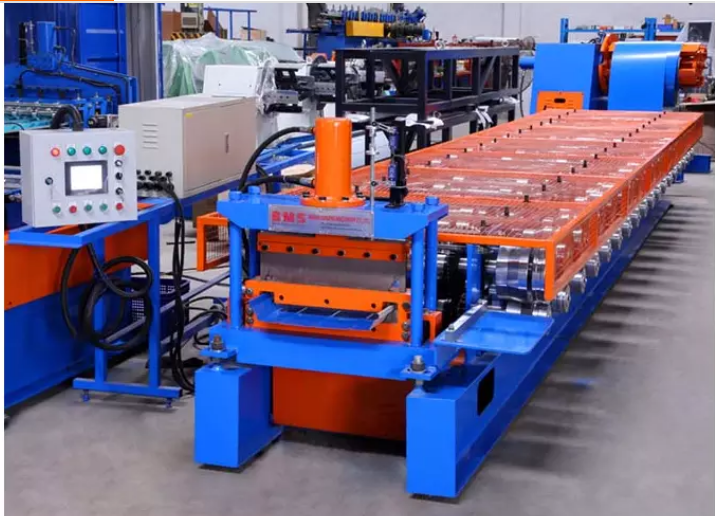

2. Machine formant: un ensemble

Conduite moteur, transmission de chaîne / pignon; environ 14step pour former;

Rouleaux fabriqués à partir de 40 an de haute qualité, de traitement thermique poli, de chromé dur.

Diamètre des arbres: ф75mm, précision usinée

Moteur principal: 5.5kw, contrôle de la vitesse de fréquence

Vitesse de formage: environ 22 m / min (non compris la coupe)

Avec le dispositif de guidage d'alimentation pneumatique: compresseur d'air une unité, cylindre et composants de commande pneumatique

3. Dispositif de coupe hydraulique: un ensemble

Arrêtez-vous pour couper, poster pour couper, masquer pour couper

Pompe Moteur: 4.0kw; Pression de coupe: max.12mpa

Matériau d'outil de coupe: CR12, traitement thermique HRC58-62,

2 paires d'outil de coupe

----comme référence

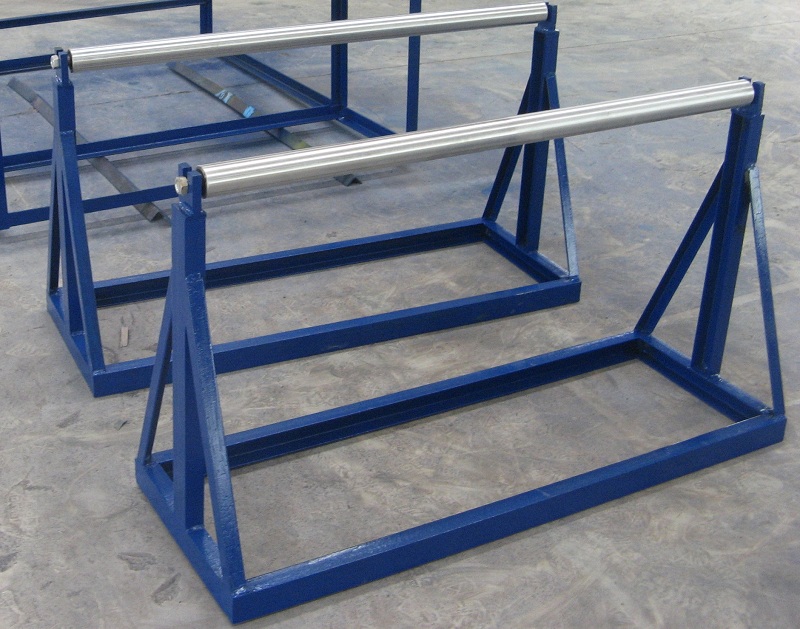

4. Porte-produitsNon alimenté, 4 unités

----comme référence

5. Système de contrôle PLC: un ensemble

Contrôler la quantité et la longueur de coupe automatiquement

Combiné avec: PLC,Onduleur,Écran tactile,Encodeur, etc.

Tolérance coupée à longueur≤ ± 2,0 mm

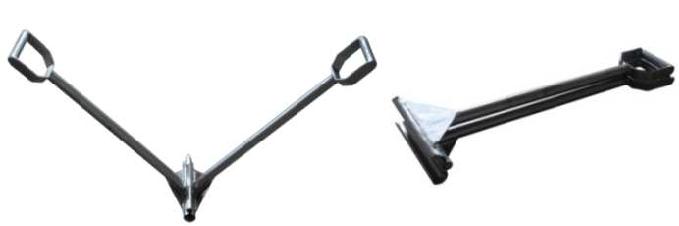

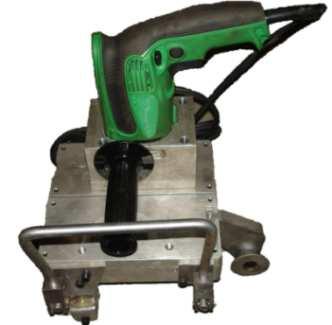

6. Pincements manuels de verrouillage bordDeux unités (avec frais supplémentaires US80.00 / unité)







----comme référence



sept.Machine électriqueUnunité (avec coût supplémentaire USD1500.00 / unité)



----comme référence

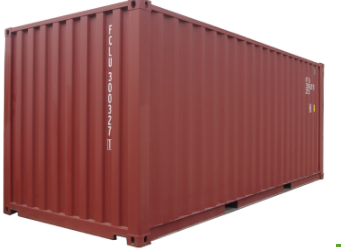

Avec un conteneur d'occasion de 20'gp:

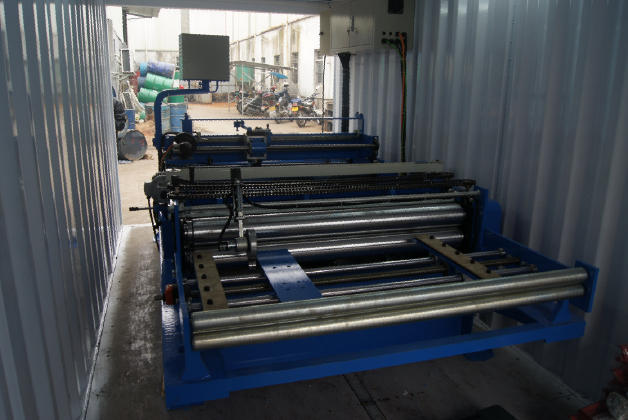

Reconstruire par le vendeur Assurez-vous que le conteneur reconstruit est la massibilité et l'électricité sûre


II citation de la machine froide courbée pour profil YX65-300,400 500 et conique

--comme référence

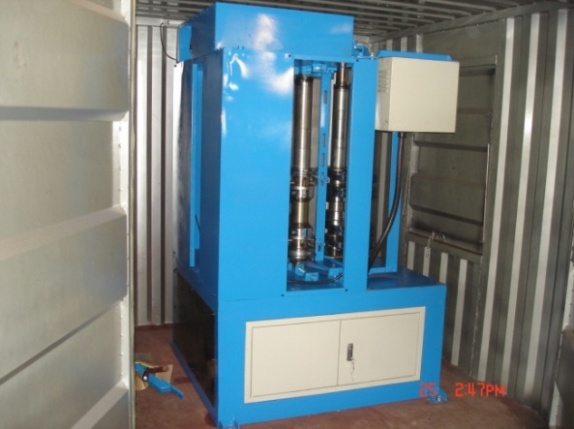

Spécification de la machine à courbe: Conduite en vitesse

Rouleaux fabriqués à partir de 40CR de haute qualité, de tours CNC, enduit de chrome dur

Diamètre des arbres: ф75mm, précision usinée

Moteur principal: 4 kW,

Moteur de serveur (marque Schneider Electric): 2KW,

Vitesse de formation: env. 12m / min

Le système de contrôle PLC:

Contrôler la quantité et la longueur de coupe automatiquement

Combiné avec: PLC,Onduleur,Écran tactile,Encodeur, etc.

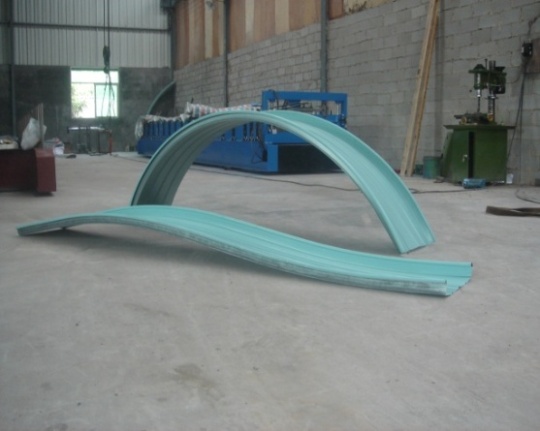

Peut courber la voûte positive et le profil d'arc négatif;

La feuille droite peut être courbe à la fois, la feuille de cache peut être courbe à deux reprises.

Réglage En même temps, la machine peut courber 20 une arche de courbure positive et négative différente avec un rayon différent.

(Pour la courbe ponctuelle, le rayon incurvé minimum est convexe de 6 mètres; Concave incurvé 11 mètres).

Par exemple, l'aluminium au-dessus de 1,0 mm d'épaisseur et le matériau est doux,Après deux ou trois courbes, le rayon minimum de l'arc convexe peut atteindre 2 mètres ci-dessous.

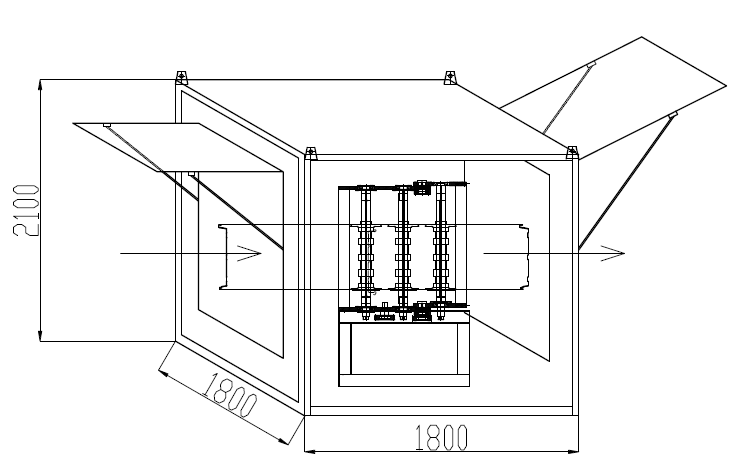

Ajouter un conteneur: 1,8 m × 1,8 m × 2.1m

---comme référence

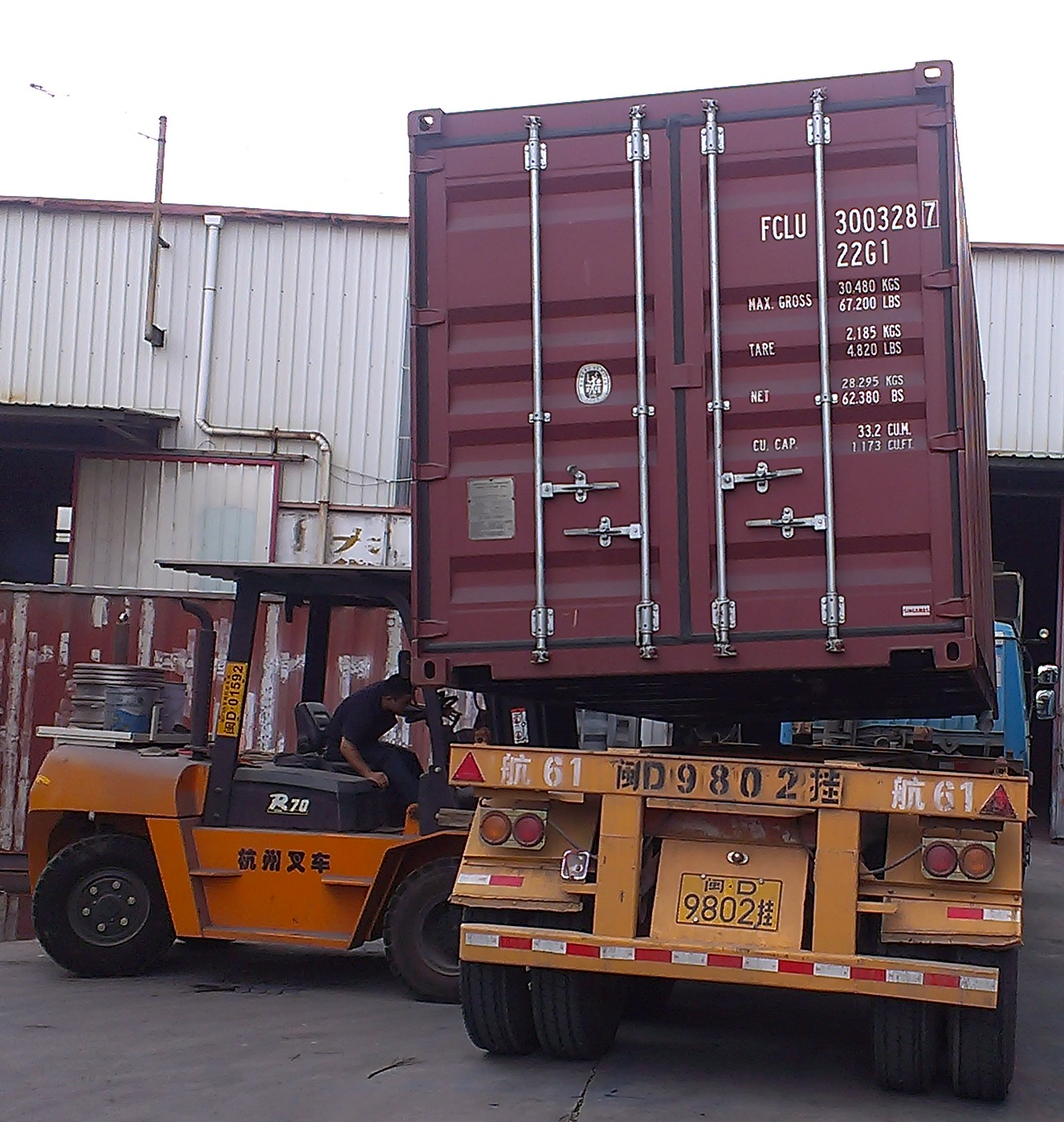

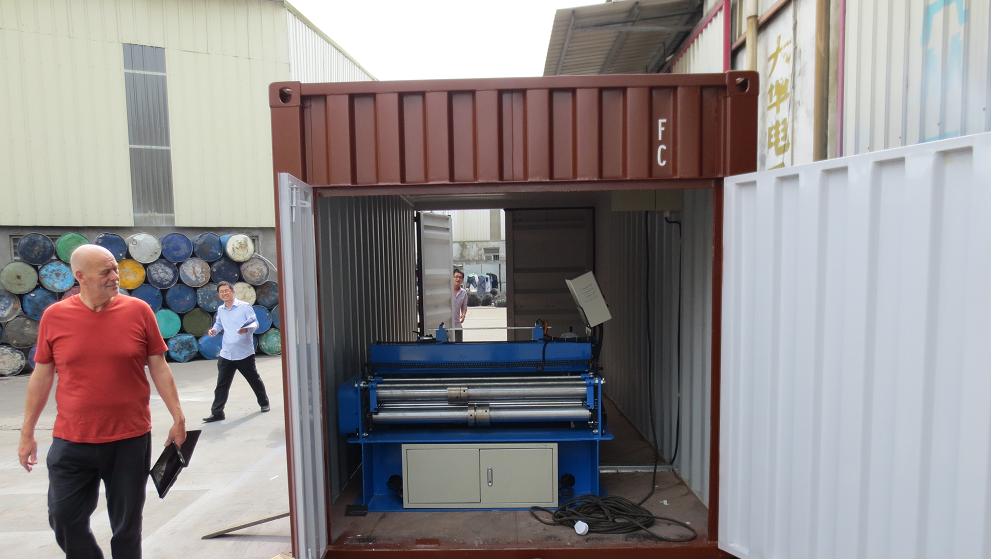

(Chargement de la photo de conteneur pour l'exportation)





Iii rouleau simple formant mahcine pour le refroidissement

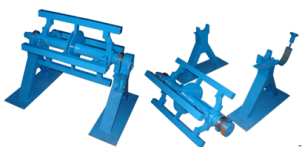

1. Bobine de polyvalisseurune unité


--comme référence


2, paramètre technique:

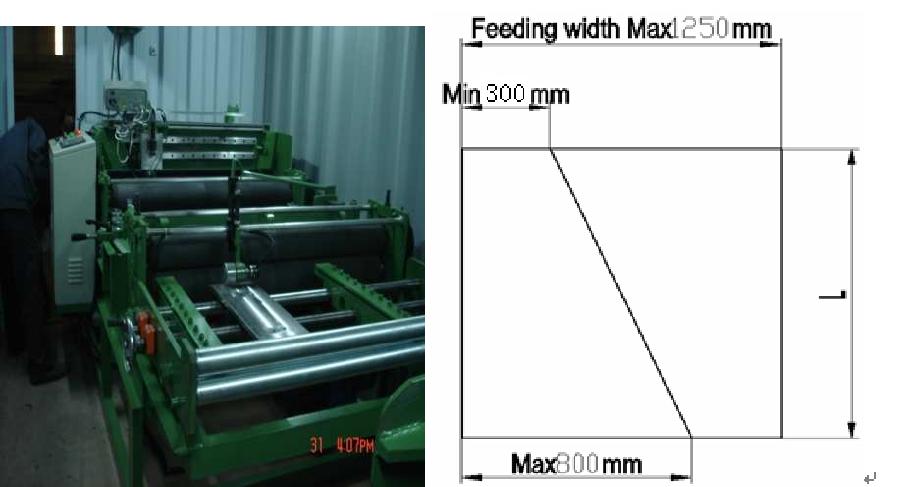

La machine est utilisée pour fabriquer des coupes d'angle à partir de l'épaisseur de bobines: 0,7 mm - 1,2 mm, aluminium,

0.5mm-0.8mm, Tension de matériau en acier: G300MPA COIL COIL Largeur: Max.800mm Coup de coupe Largeur: Min.300mm Vitesse de coupe: environ13 m / min

Moteur principal = 2.2kw × 2units


Combiné avec: PLC,Onduleur,Écran tactile,Encodeur, etc.

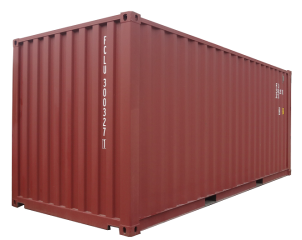

Avec un conteneur d'occasion de 20'gp:

Reconstruire par le vendeur Assurez-vous que le conteneur reconstruit est la massibilité et l'électricité sûre
