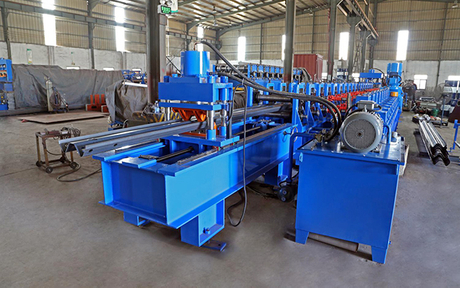

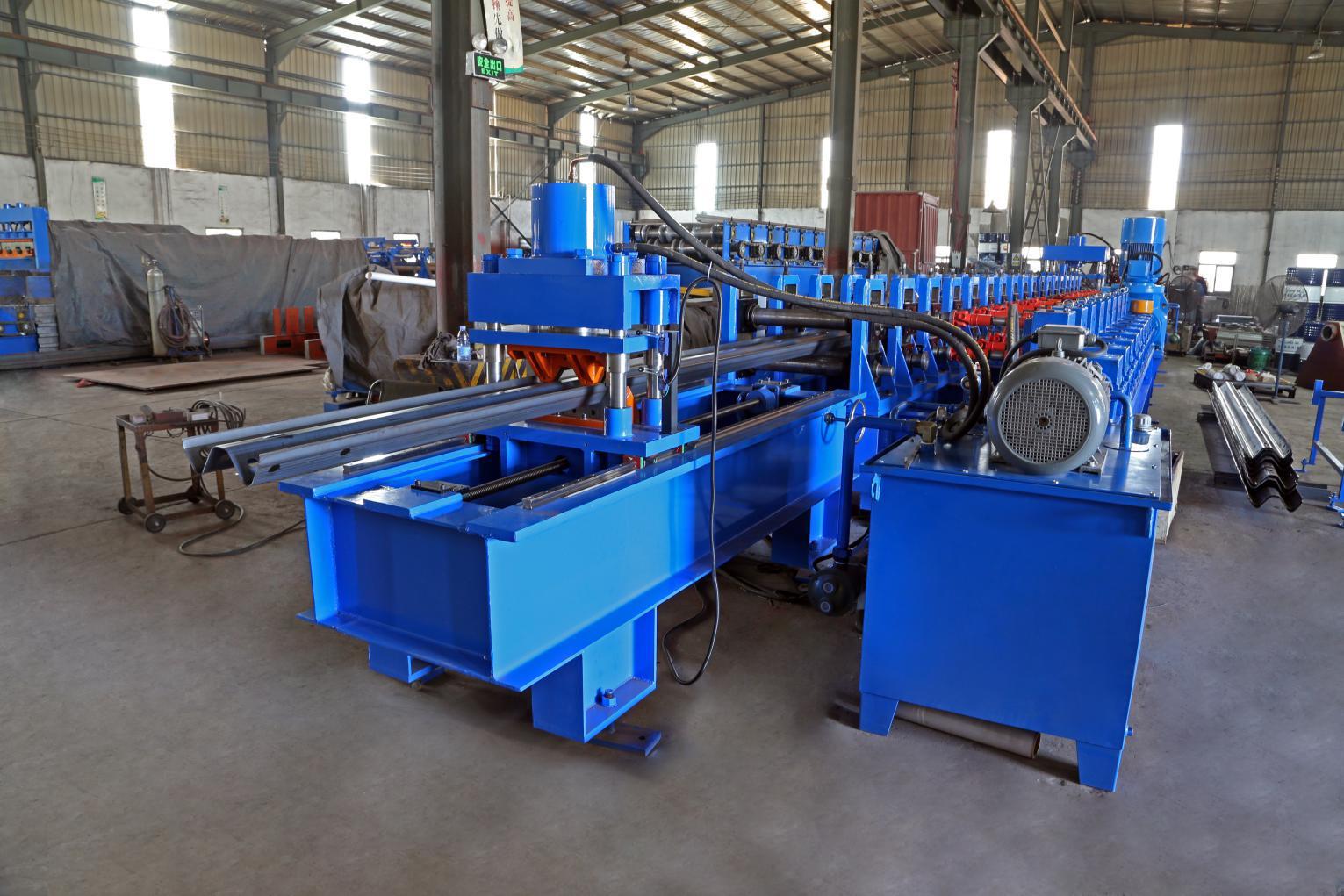

Petit pain de poutre de la route W formant le certificat de GV ISO9001 de la CE de machine

spécificationof

Highway W faisceau de faisceau de faisceau de faisceau

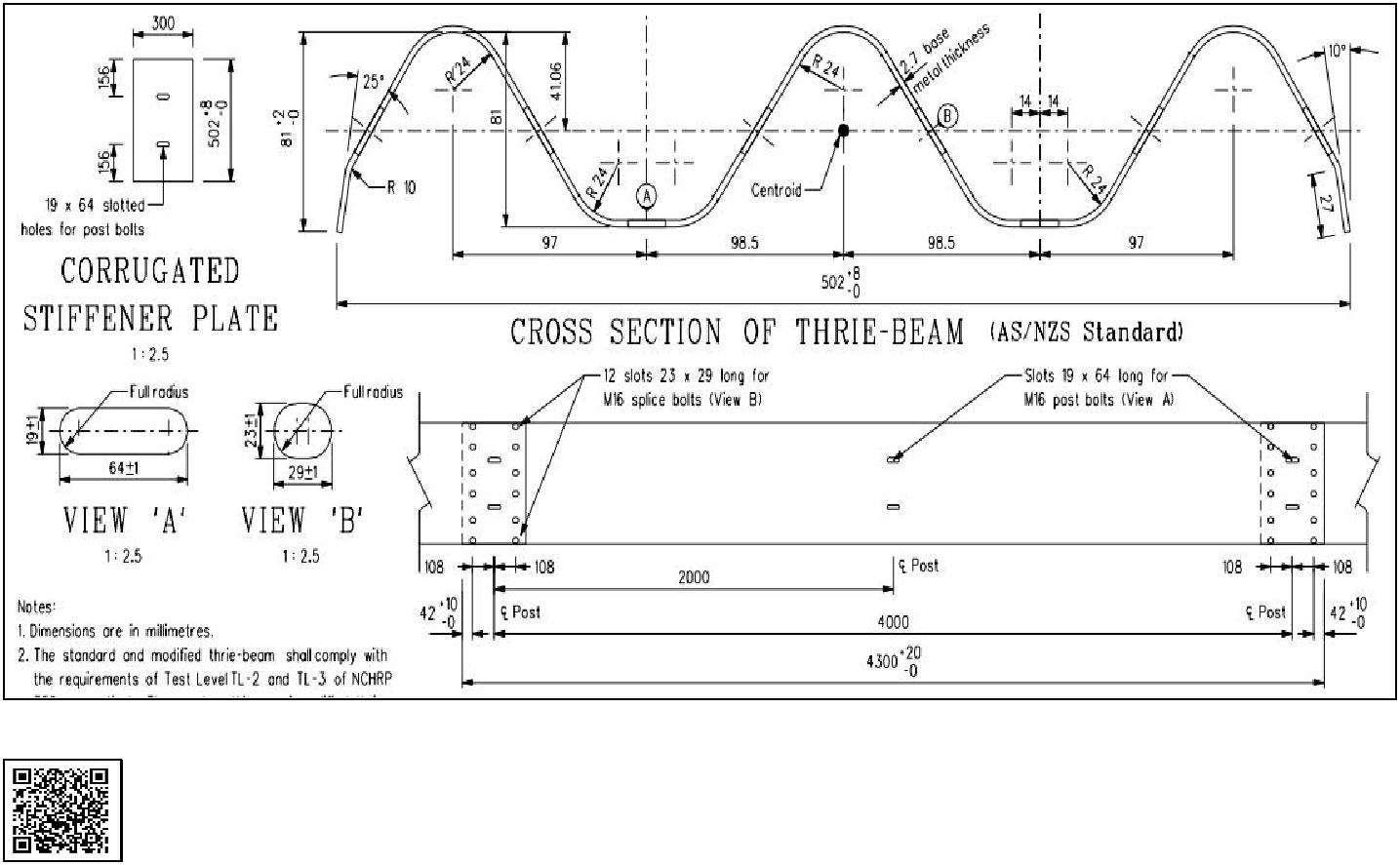

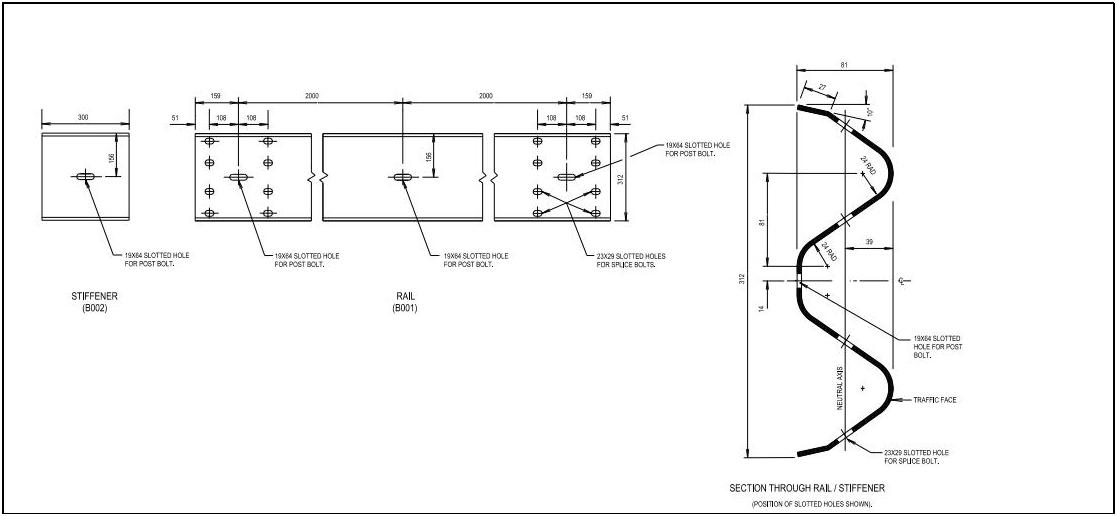

Profil：

Type 1

Type 2

Matériel

Largeur efficace: 312/502 / 506mm

Épaisseur matérielle: 2.5-3,81mm

Matériau applicable: acier galvanisé, bobine d'acier laminée à chaud

Avec résistance au rendement 345-550MPA

Épaisseur d'inspection: 2.67 / 3.42 / 3.43mm

Suivre

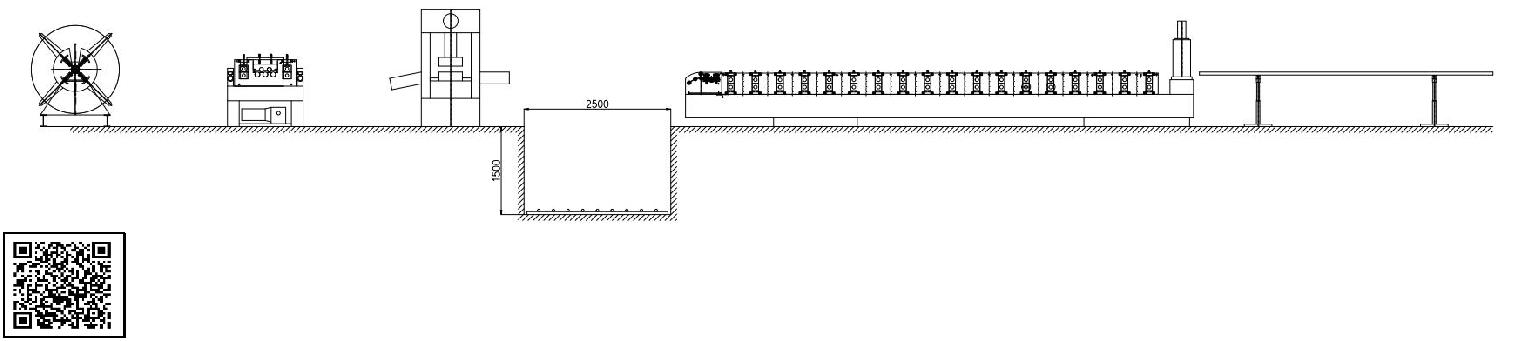

Decoiler hydraulique de 6 tonnes → Dispositif de nivellement → Dispositif de poinçonnage hydraulique → Dispositif d'alimentation → Système de la machine principale → Poste hydraulique Coupe → Rack de sortie

Poinçonner des trous: (comme suit)

Type 1:19x64 et 23x29;Taper2:19x64 et 23x29

Besoin total 2 moules de poinçonnage

Composants de la machine

1)6 tonnesDecoileur hydraulique: un ensemble

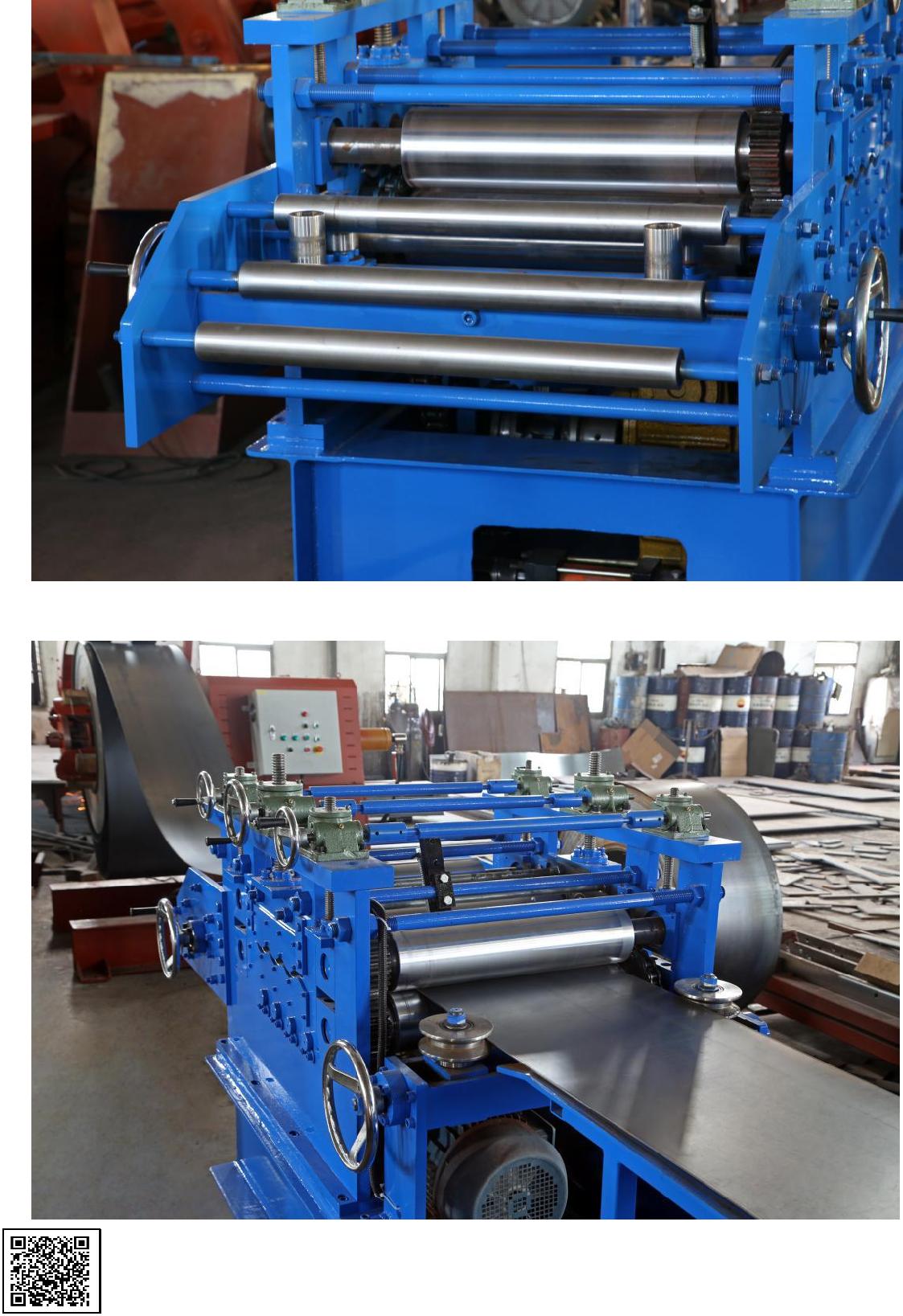

2)Dispositif d'alimentation et de nivellement

Avec guide de matériau d'alimentation et dispositif de nivellement

UP Trois Down quatre dispositif de nivellement totalement de sept arbres

cadre corporel fabriqué à partir deAcier de type H450parsoudage; côtéépaisseur du mur:Q235 T30mmArbres fabriqués à partir de45 # acier, Diamètre =φ120mm, Tonalité plaquée avec chromé dur, usinée de précision

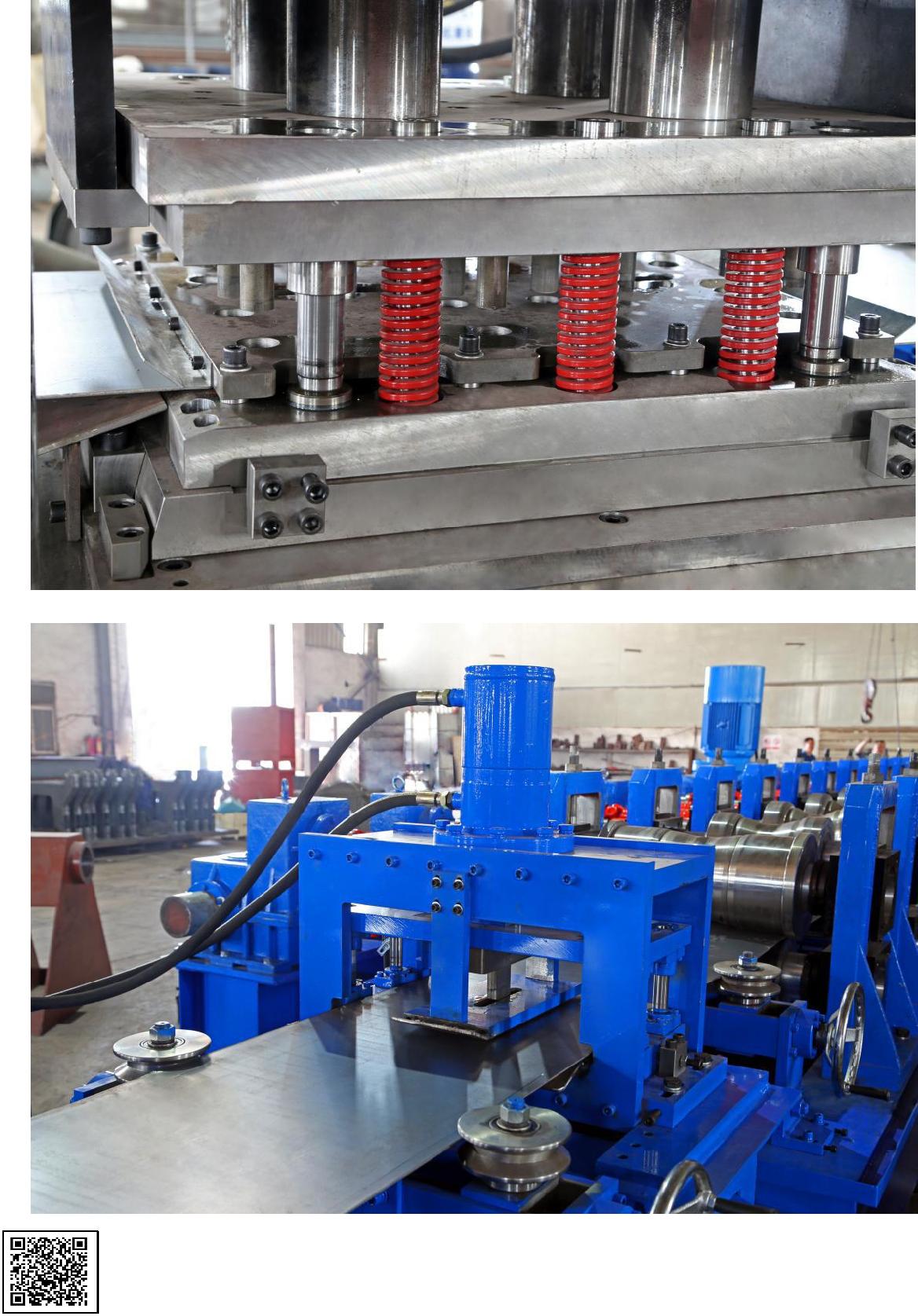

3) trou de poinçonnageAppareil(Avec quatre moules de trou de poinçonnage)

Moteur hydraulique:37kw, Plage de pression hydraulique:0-25MPA (250bar)

Outil de poinçonnage et de coupeMatériel:mouleracier CR12MOV (= acier D2, avec un million de fois Poinçonner / Couper la vie), Traitement thermique au HRC58-62 degrés

2 cylindresperforationsystème ,le totalBesoin de quatre moules de poinçonnage19x64 et 23x29 et 20x65 et 24x30

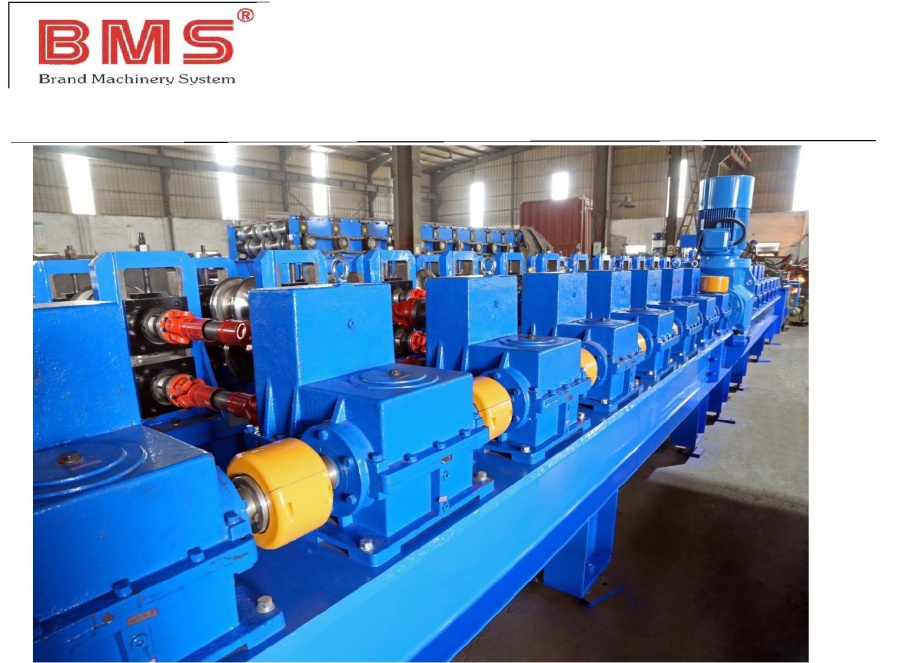

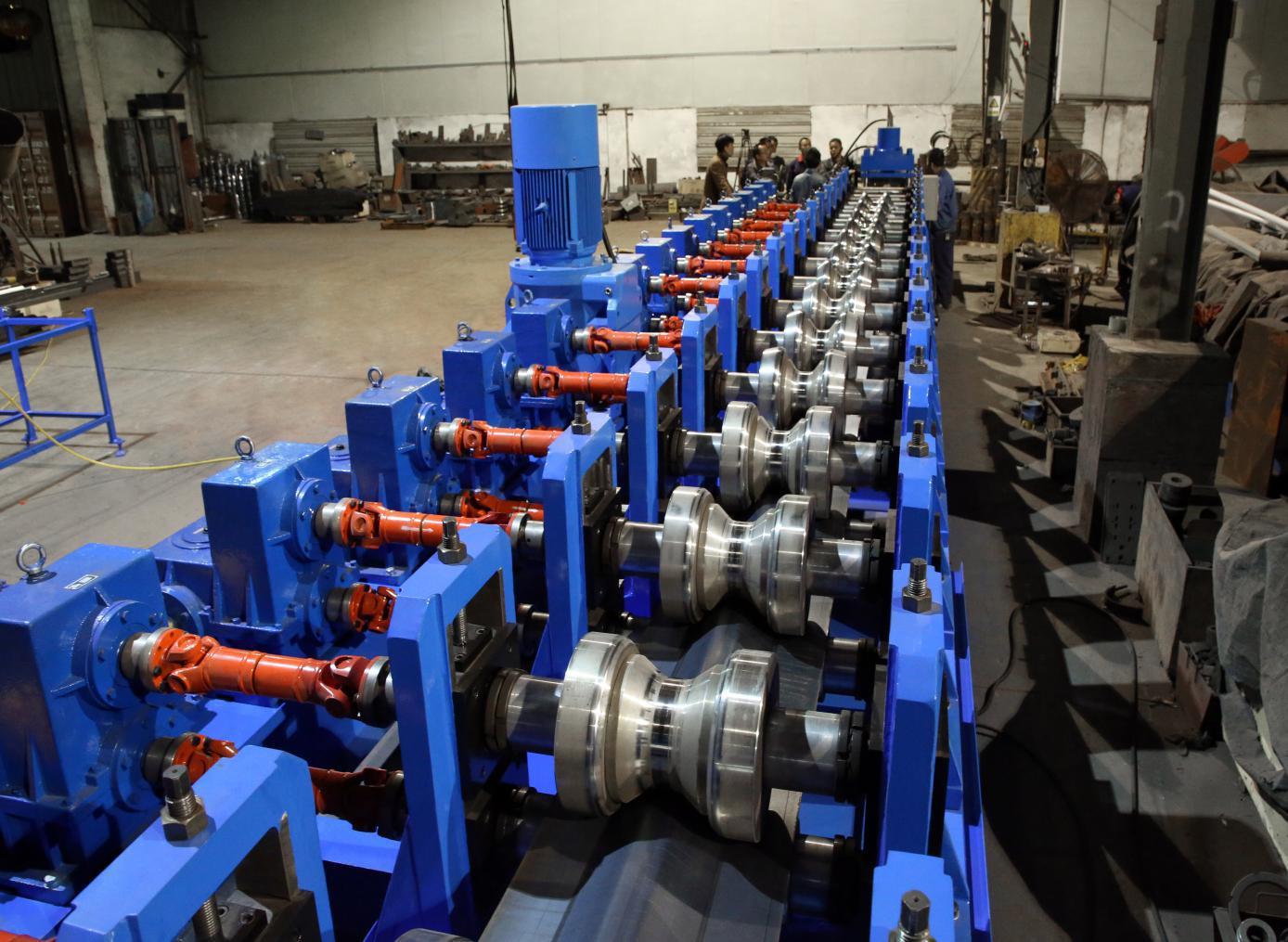

4) machine principale

Cadre corporel fabriqué à partir deAcier de type H450par soudage

Rouleaux fabriqués à partir deCR12Acier, CNCTours, arbres de traitement thermique diamètre =ф95, précision usinée

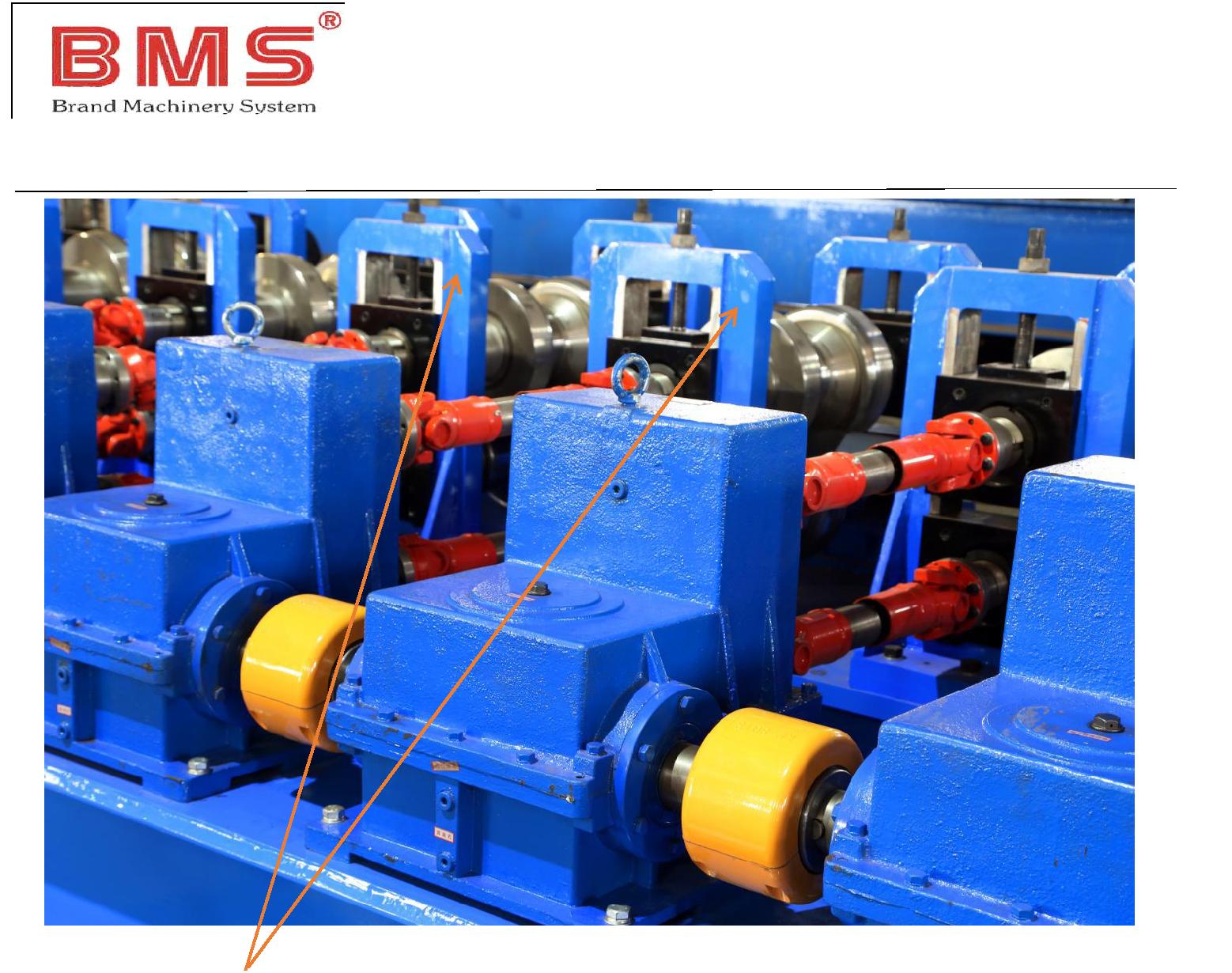

Lecteur de boîte de vitesses (rouleaux supérieurs et inférieurs avec puissance)

Structure de type de colonneconception(Arche commémorative en fonte, épaisseur: 55mm)Boîte de vitesse conduisant, à propos de19 étapesformer

Moteur principal =45Kw,La fréquenceVitesse de contrôle de vitesse Moteur de redculate:Kséries

Block coulissant:150 * 150mm

Tous lesboulons à vis avec grade 8.8(usines bon marché utilisent de la faibles grade 4.8)Pour assurer la correction de la Structure de la machine étroitement et longue durée de vie pendant la machine à long terme

Vitesse de formage réelle12-16m / min

Avec l'eau froideAppareil(Pour un meilleur produit)

19 Boîtes de vitesse entraînement, 38 arbres de transmission (UPEtBas de la tige)

Type de colonne Stfroissementconception(Arche commémorative en fonte, épaisseur: 55mm)

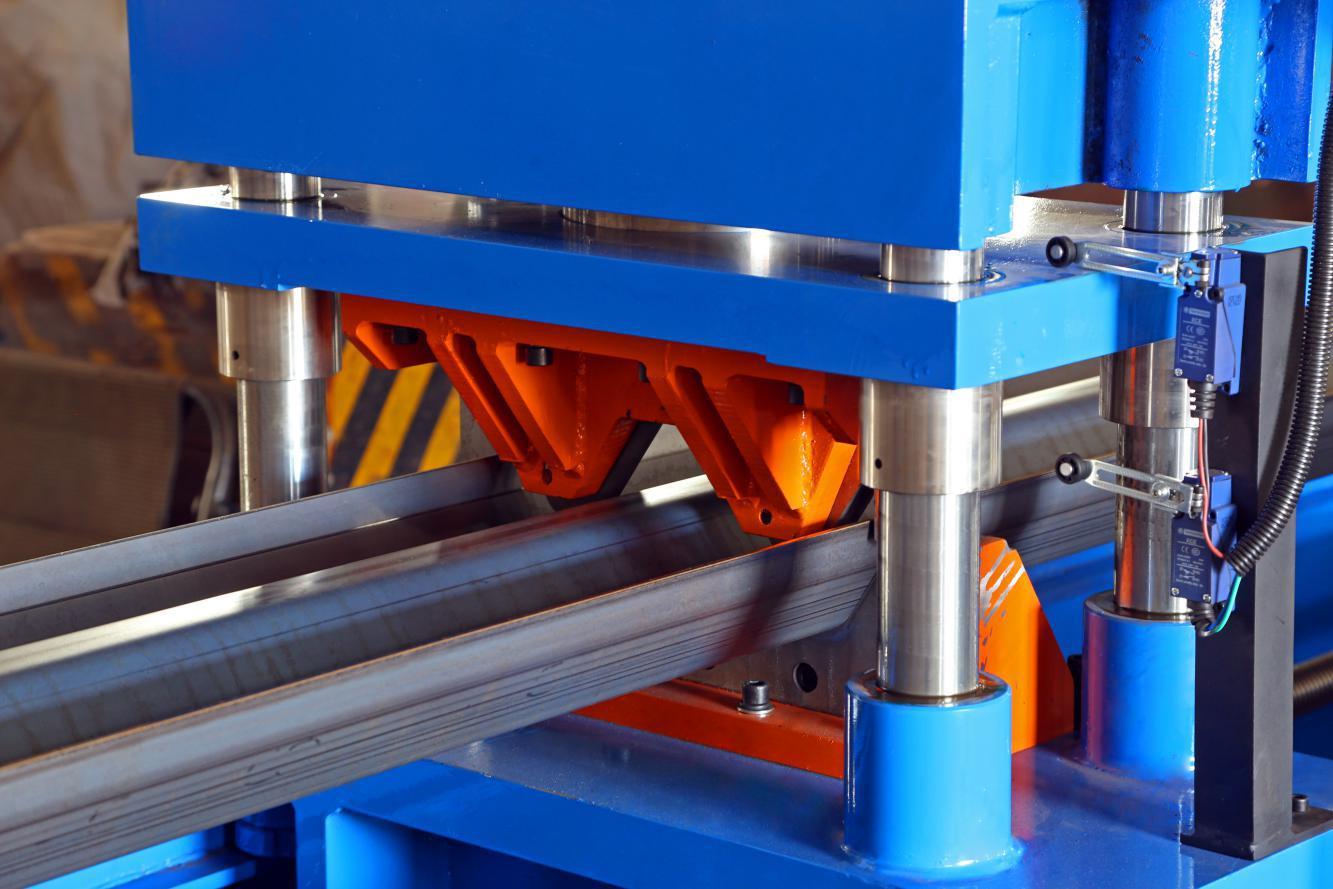

5) Coupe hydraulique postAppareil(Total besoin de deux moules de coupe)

Poster à couper, arrêter decouper, troisType de morceaux de la conception de la lame de coupe, sans masque moteur hydraulique:37kw, avec un appareil de poinçonnage partager une station hydraulique

Pression de coupe:0-25MPA (250 bar);CoupeMatériel d'outil:CR12MOV(= SKD11 avec au moins un million de fois de vie de la vie), Traitement thermique au HRC58-62 degrés

Le pouvoir de coupe est fourni parla station hydraulique indépendante

Le système hydrauliqueavec filtre à huile pour l'huilefiltration, àAssurez-vous que l'huile circulée est propre et allonger la durée de vie du système hydraulique. (Voir l'image ci-dessous)

\

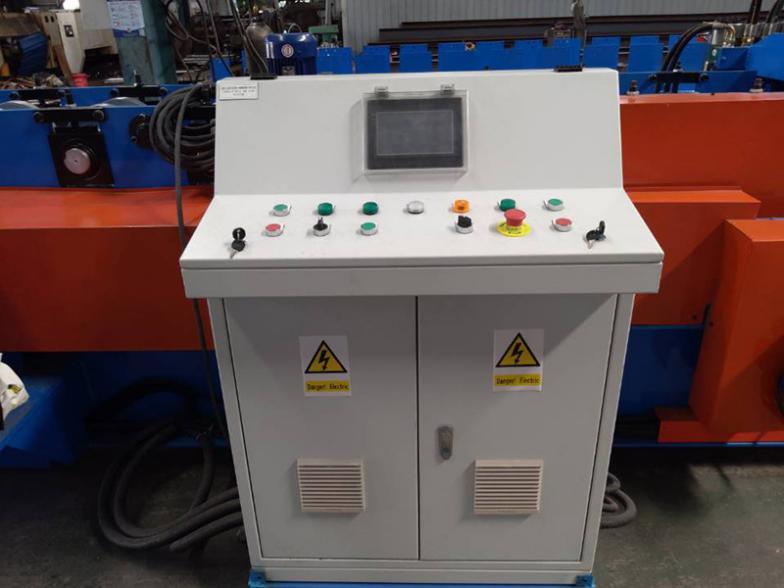

6) Système de contrôle PLC

Entrez la productionDonnées(Lot de production, pcs, longueur, etc.) sur l'écran tactile, il peut terminer la productionAutomatiquement.

Combiné avec: onduleur, codeur, etc.

Tolérance coupée à longueur≤ ± 1mm

Tension de contrôle24v

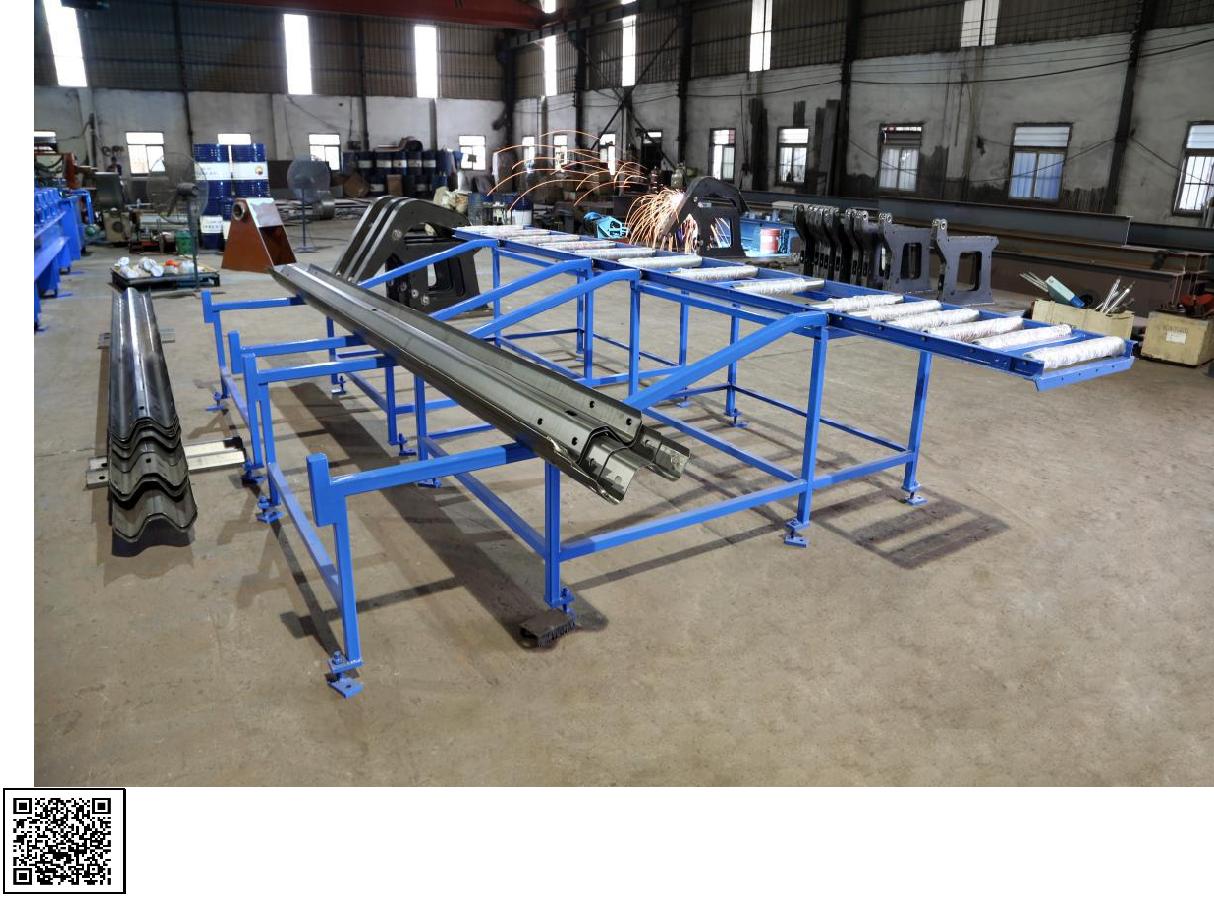

7) Rack de sortie:Non alimenté, Ununité,avecrouleaux dessus pour faciliter le mouvement

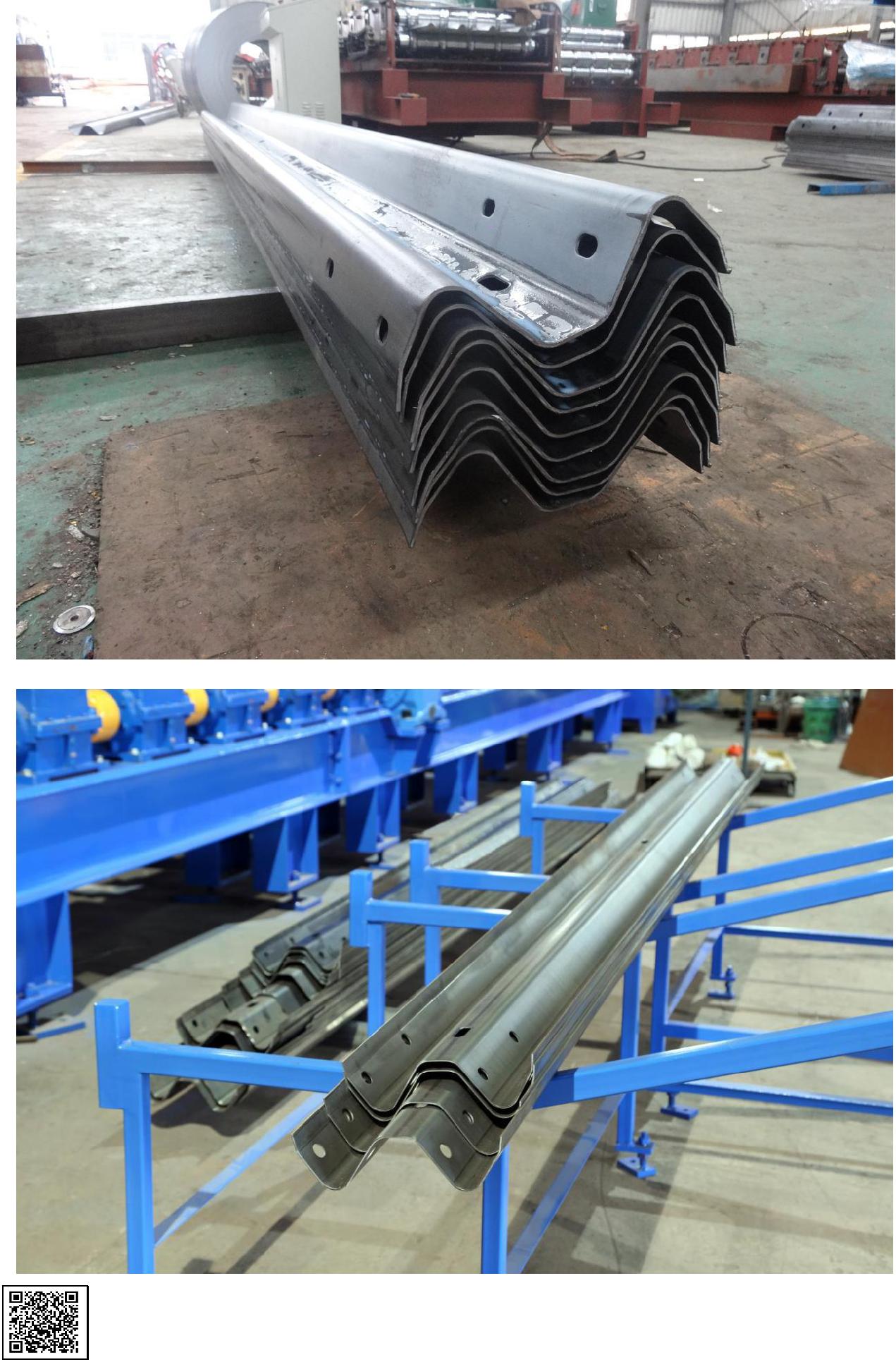

8) Produit fini
