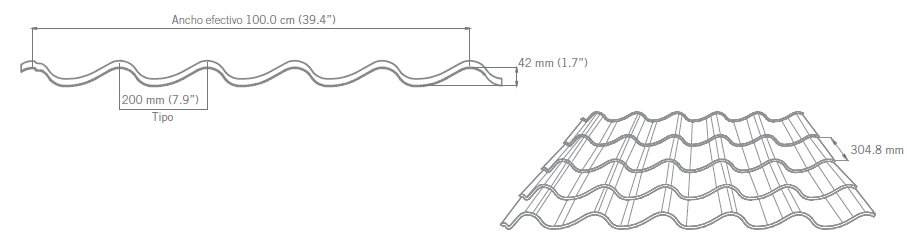

Dessin de prix
Ⅱ. Matériel:
Épaisseur des matériaux: 0.4-0.6mm, pour essais matériel: 0.5mm
Largeur de matériau d'alimentation: 1219mm
Matériau applicable: acier galvanisé pré-préné (ppgi) avec résistance au rendement 245MPA
Ⅲ.Machine Composants

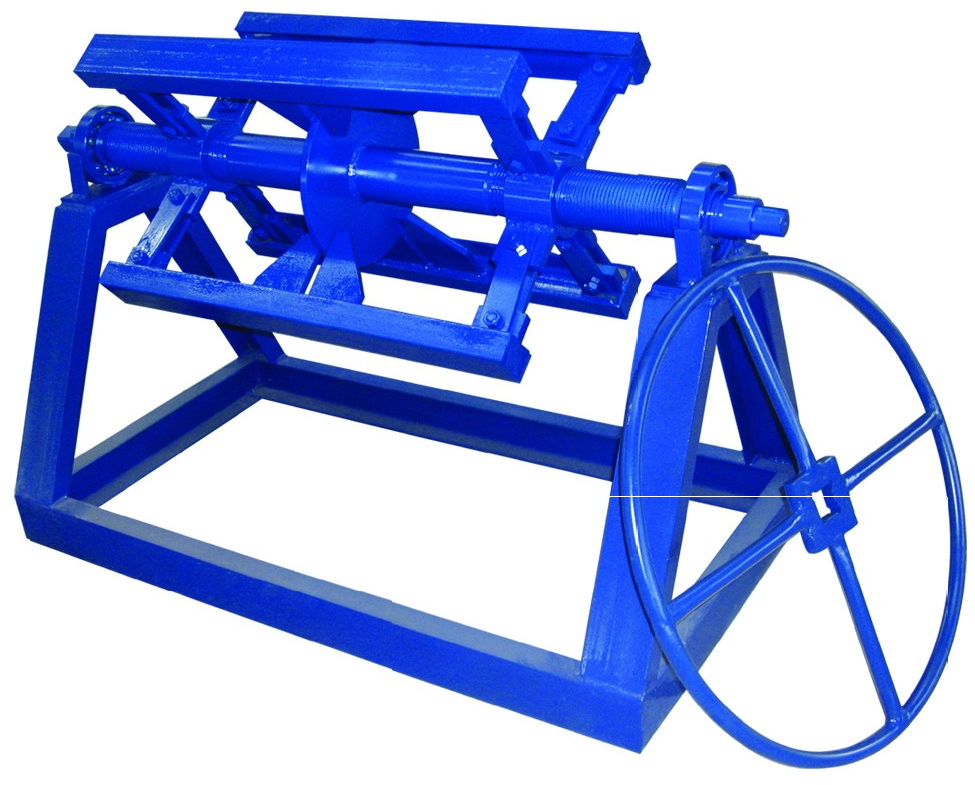

1) Decoileur manuel: un ensemble 5 tonnes
2) Moulin à roulement à froid:

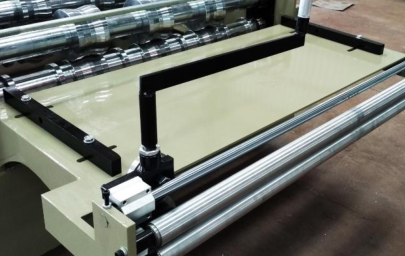

Avec guide de matériau d'alimentation,
Avec pré-coupeur manuel comme suit pour des matériaux faciles à changer:
cadre corporel en acier de type H350 par soudage,
Épaisseur de la carte latérale: 18mm, Avec une grande partie de la partie coulissante: 130 * 47mm pour une longue période de travail Stable(usines bon marché utilisez 110 ou 90 * 42mm,ne peut pas travailler stable pour une longue vie)
Rouleaux fabriqués à partir de 45 # acier, tours CNC, traitement thermique, enduit de chromé dur;
Diamètre des arbres =ф75 / 95mm, précision usinée
Conduite moteur, transmission de l'engrenage / pignon, à propos de18 étapesformer,
Taille de la chaîne:un pouce avec 18teeth
Moteur principal = 5,5 kW, contrôle de la vitesse de fréquence
Vitesse de formage env. 3m-5m / min (pas calculer l'heure de la moule de presse)
Tous lesLes boulons à vis avec la grade 8.8 pour assurer une fixation de la structure de la machine étroitement et une longue durée de vie de la machine.
3) Dispositif de pressage et de coupe d'escalier hydraulique:
Méthode de pression en 2 étapes: feuille de pince d'abord, puis press, quiAucun repli et cassé est arrivé après avoir appuyé sur, rendez l'aspect de la tuile fini est magnifique.
Profondeur d'escalier = 13mm
Cadre de coupe à base de plaque d'acier de haute qualité de 20 mm par soudage
Arrêtez-vous pour appuyer sur, post coupé, arrêtez-vous pour couper, deux morceaux de coupe,Aucun découpage, pas de déchets,
Moteur de pompe: 5,5 kW; Pression de coupe: 12MPA
Matériel d'outil de coupe:CR12MOV (= acier D2, avec au moins une des millions de fois de vie de la vie), Traitement thermique au HRC58-62 degrés

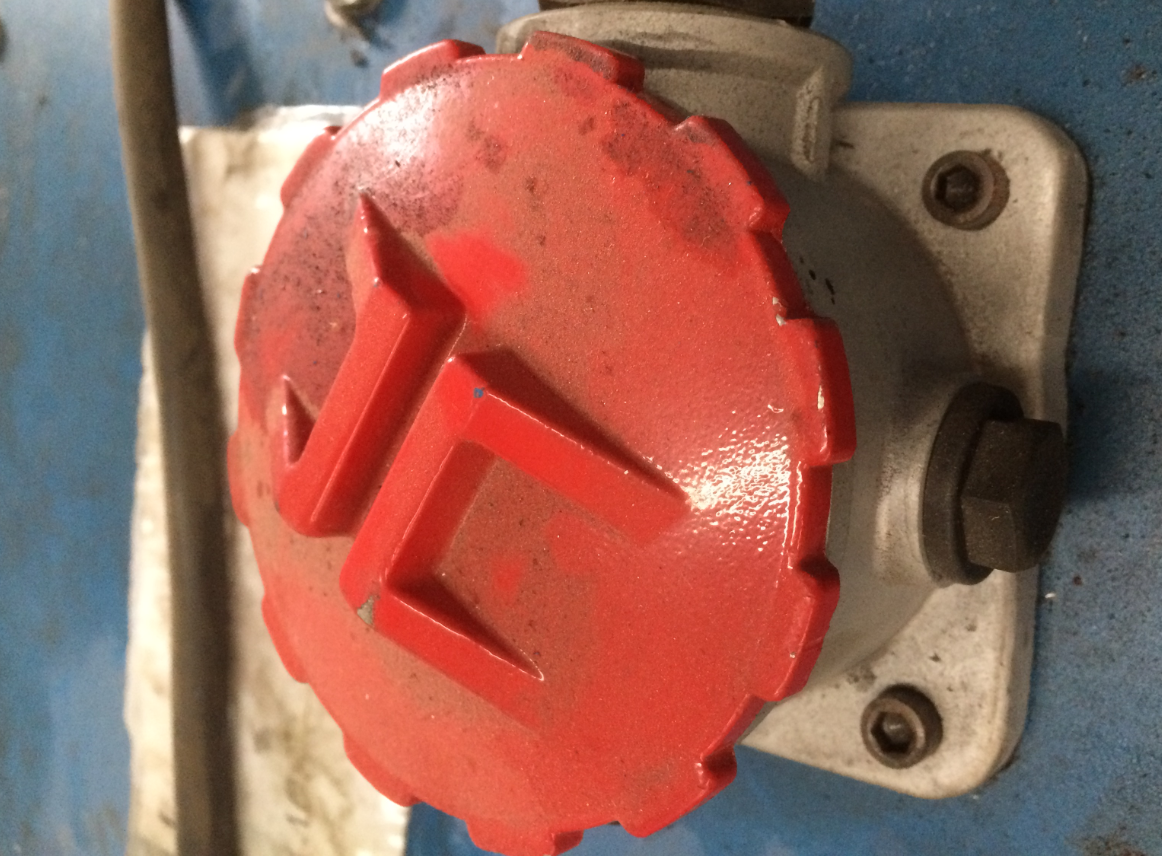

Le système hydrauliqueAvec filtre à huile pour la filtration de l'huile, pour assurer que l'huile circulée est propre et allonger la durée de vie du système hydraulique. (Voir l'image ci-dessous)

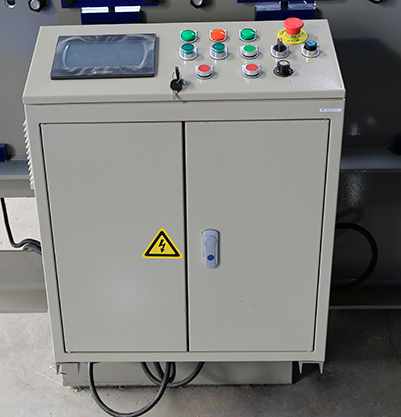

4) Système de contrôle PLC
Contrôler la quantité et la longueur de coupe automatiquement
Combiné avec: PLC, onduleur, écran tactile, codeur, etc.
Tolérance coupée à longueur≤ ± 2 mm
Tension de contrôle 24v

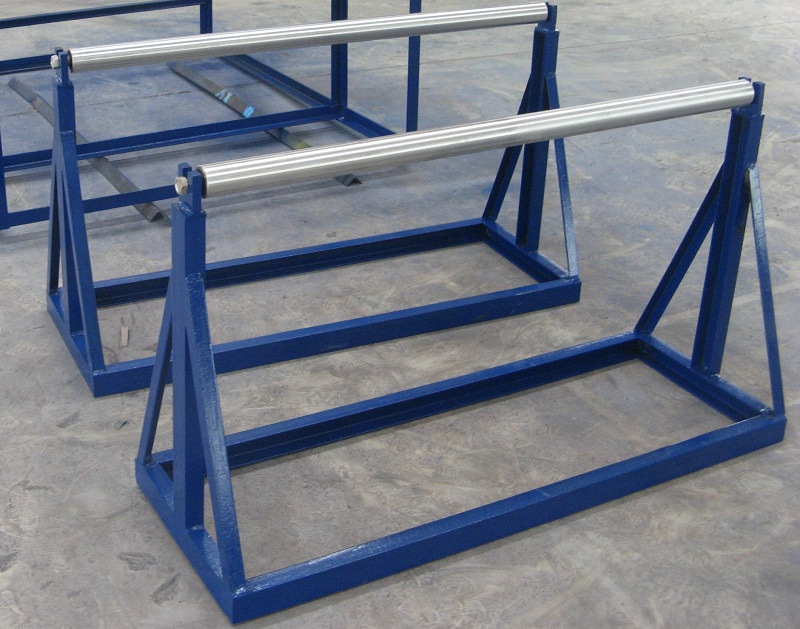

5) Rack de sortie:
Non alimenté, deux unités
Ⅳ.Organigramme
Decoiler → Alimentation et machine de formage principale → Coupeur de poteau hydraulique → armoire de commande d'automate → rack de sortie

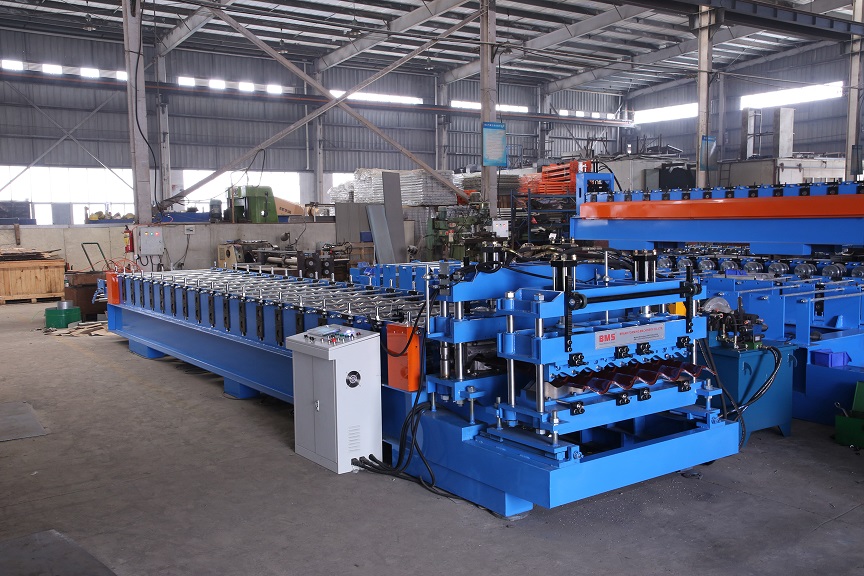

Ⅴ.Image de la machine (juste pour référence)

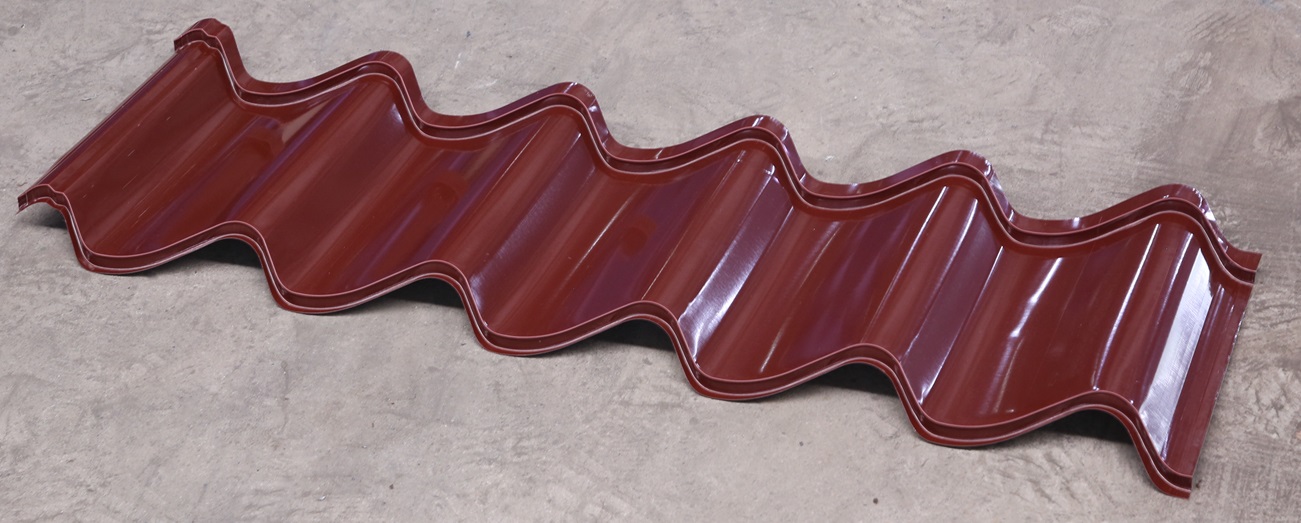

Le profil fini:

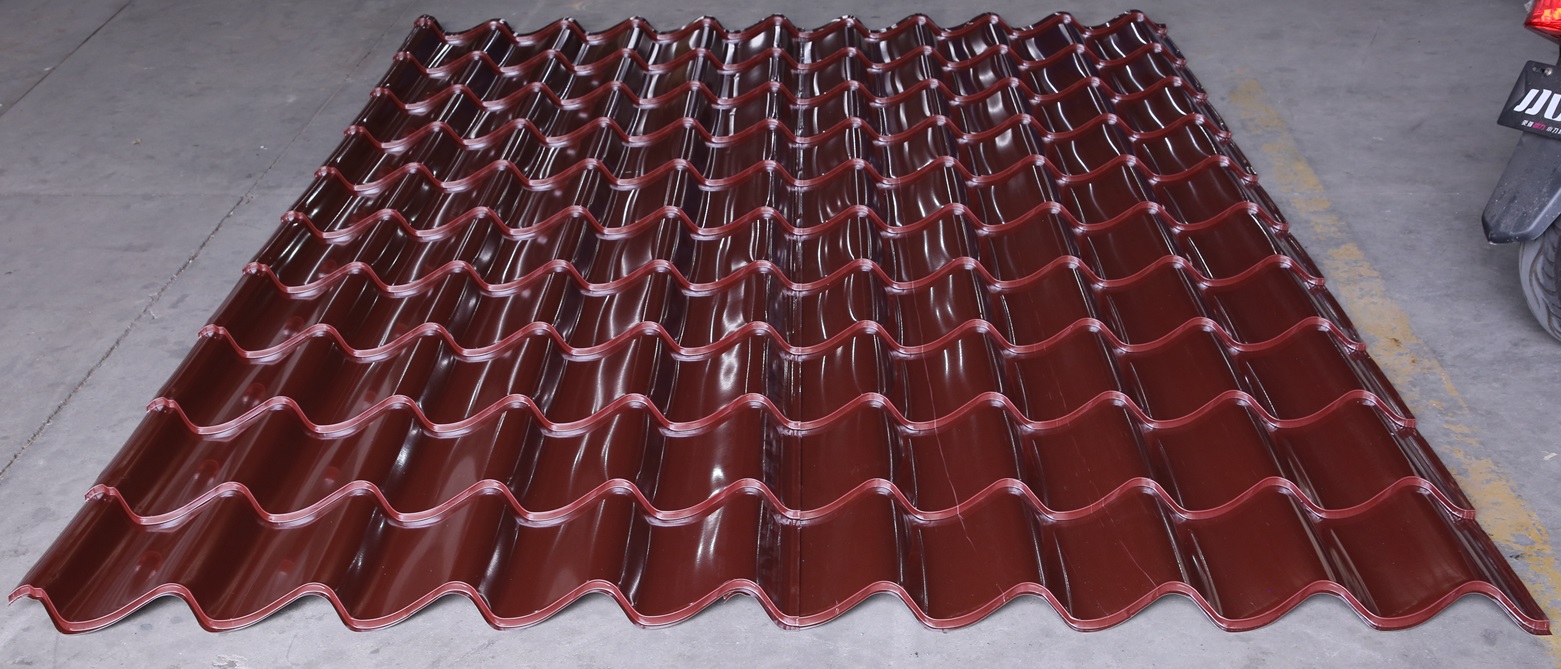

Le profil se chevauche:
