Devis de machine de panne automatique C75-300 de BMS

Il est principalement utilisé pour le rôle de soutien des faisceaux et des faisceaux muraux dans la construction de boîtiers et les bâtiments d'usine.
État de disponibilité:
Quantité:
  • C75-300
  • BMS

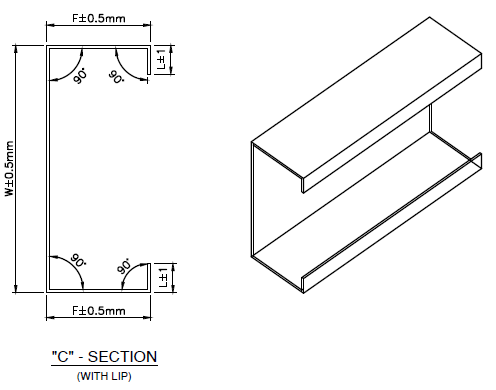

Ⅰ. Dessin de profil

Lèvre (L): 10 ~ 20 ± 1mm

Hauteur (F): 30 ~ 80 ±0.5mm(Lorsque la hauteur de plus de 50 mm, la tolérance sera plus, il y a un phénomène de flare d'extrémité et de vague lors de la formage de profilé u, mais il peut être minimisé par ajustement).

Web (W): 75 ~ 300 ± 0.5mm

Tolérance de longueur pour 6m: L ± 2mm

Couture: maximum 3mm

Bow & Camber: 1mm maximum par mètre de longueur de purlin de chaque côté

Tape: moins de 3 mm (La flarette de pointe ne doit pas dépasser 3 mm et cette tolérance de 3 mm ne s'applique que pour la longueur de 100 mm à partir des deux bords de coupe. De plus, à part des arêtes de coupe, la conicité ne doit pas être supérieure à 1 mm pendant la longueur des purlins.)

Radii interne: 3mm

Terminer Flare: - Pour 550Mpa sera plus

Poinçonnage optionnel:

Station de poinçonnage

Distance minimale de hauteur

Taille maximale du trou

Proposer

Remarque et taille des trous

Punch 1

40mm

Dim 30mm

Cet ensemble de la station de poinçonnage pour 1 trou de chaque côté.

Normal,Pour Dia Hole 8 à 16 mmet pour le trou d'emplacement maxi 16x25mm


Punch 2

40mm

Dim 30mm

Cet ensemble de la station de poinçonnage pour 1 trou de chaque côté.

Normal,Pour Dia Hole 8 à 16 mmet pour le trou d'emplacement maxi 16x25mm


Punch 3 (moyen)

40mm

Dim 40mm

Cet ensemble de la station de poinçonnage pour 2 trous de chaque côté.

La distance de poing de la station de poinçonnage doit être de 40 mm (besoin de nous faire savoir quelle distance maximale pour le 2 trou. Pour Dia Hole de 8 à 20 mmet pour le trou de la machine à sous maxi 16x25mm.


Chaque dispositif de perforation équipé d'un ensemble d'outils de poinçonnage uniquement, des outils de poinçonnage supplémentaires avec un coût supplémentaire


Ⅱ. Matériel:

Épaisseur matérielle: 1.0 -3.0mm

Matériau applicable:240 à 340 MPa pour MS ou HR et Galvalume550mpaAz150

Débit de travail .Machine:

Decoiler → Dispositif de nivellement → Système pré-perforateur → Main

Machine de formage → Coupeur de poteau hydraulique → Rack de sortie.


Iv.Composants de la machine

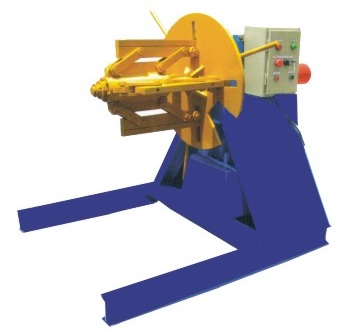

HydrauliqueDecoiler:un jeu

Contrôler automatiquement la bobine d'acier Bobine interne des alésages et arrêt,

Avec armoire de commande électrique

Max. Largeur d'alimentation: 500mm, gamme d'identification de bobine: 508 +/- 30 mm.

Capacité maximale :5Tons, Lecteur: 2.2 kW

Moulin à roulement à froid:

Avec guide de matériau d'alimentation(Commande d'alimentation automatique, économie de la main-d'œuvre)et dispositif de nivellement

, cadre corporel fabriqué à partir de450 # H Type Steelpar soudage; Épaisseur de la paroi latérale:30mm

Rouleaux fabriqués à partir deMoule Steel CR12 (= D3) pour une longue durée de vie, précision usinée, traitement thermique à HRC58-60;

Arbres fabriqués à partir de 45 #, diamètre de l'arbre principal =φ90mm, précision usinée etchromé dur enduit;

Conduite de moteur, transmission de la chaîne de vitesses, rouleaux 15groups pour former et 5 rouleaux (2 rouleaux supérieurs et 3 rouleaux) pour se lisser;

Moteur principal =22kw Moteur asynchrone avec frein hydraulique (Moteur de contrôle de la vitesse de fréquence),

Contrôle de la vitesse de fréquence

Formation de vitesseenviron.18m / min

Moteur à changement de taille: 6pcs, Unité de formage automatique (taille ajustée par programmation automate)

AvecConfiguration du rouleau de maquillage

3) Poinçonnage hydraulique et dispositif de coupe:

Pré-poinçon, arrêt-à-coup,avoir pré-coupant,3 paires de stations de poinçonnage.

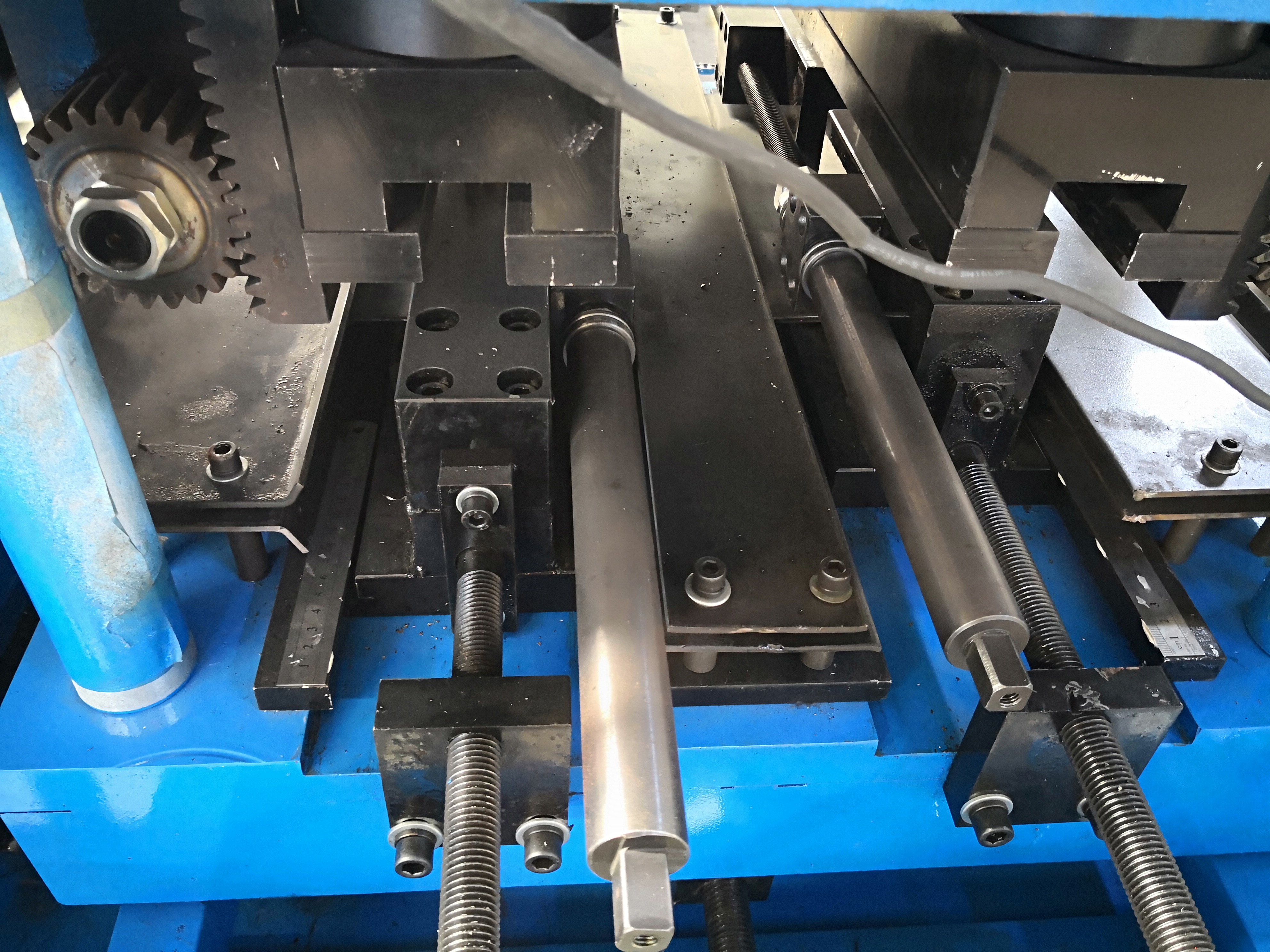

Indiquez la configuration de l'engrenage pour une action en haut / bas pour agir avec un équipement (voir

photo suivante)

La base deLa station de poinçonnage est sur une vis de plomb corrigée pour faciliter la saisie des stations de poinçonnage pour le coup de poing et la mort, etAjoutez la balance de mesure pour un réglage facile


Arrêtez-vous de couper, utilisez le même entraînement hydraulique,Ajouter le dispositif post-coupe hydraulique (Post Cutter également ajustable automatique), qui rend le profil coupé est meilleur que le type pré-coupant

moteur hydraulique:7.5kw, 25 cc / rev.,Plage de pression de travail:0-25MPA (250 barre)

Avec système de refroidissement du radiateur

Matériel d'outil de poinçonnage et de coupe:acier moule CR12MOV (= acier SKD 11, avec au moins un million de fois de poinçonnage / de vie de coupe), Traitement thermique à HRC 58-62

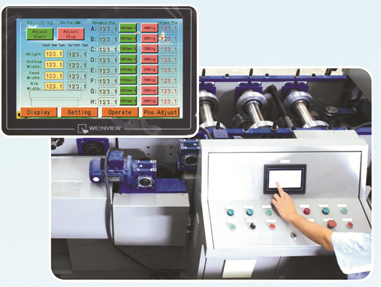

4) Système de contrôle PLC

Entrez le modèle / taille requis sur l'écran tactile,Il peut modifier automatiquement la taille de Purlin C dans 60secondes (pas besoin de changer de rouleaux ou d'entretoises ou d'entretoises comme une machine de style ancienne traditionnelle qui prend plus de 45 minutes pour chaque variation de la production).

Contrôler la quantité et la longueur de coupe automatiquement

Combiné avec: PLC, onduleur, écran tactile, codeur, etc.

Inverter: Marque Schneider Electric / Delta (marque Taiwan)

Encodeur: Marque Koyo / Omron (Japon)

Tolérance coupée à longueur≤ ± 2 mm

Tension de contrôle 24v

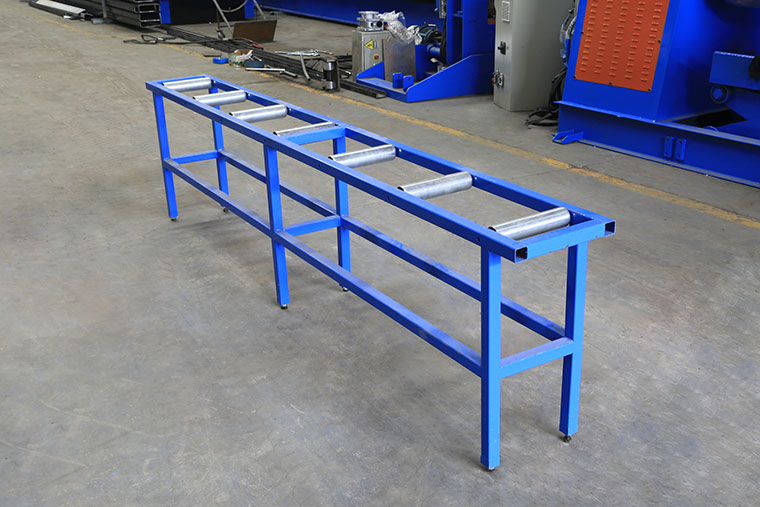

5) Rack de sortie:

Non alimenté, deux unités, de 3 m de longueur

avec des rouleaux dessus pour un mouvement facile


6) boîte à outils

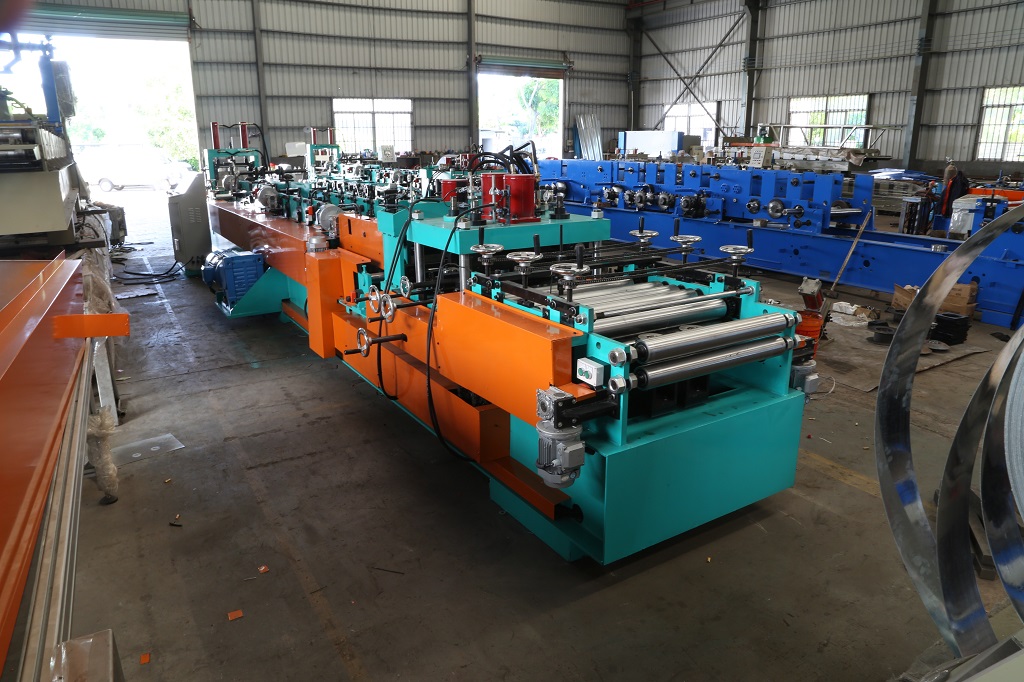

Ⅳ. Image de la machine (juste pour référence)

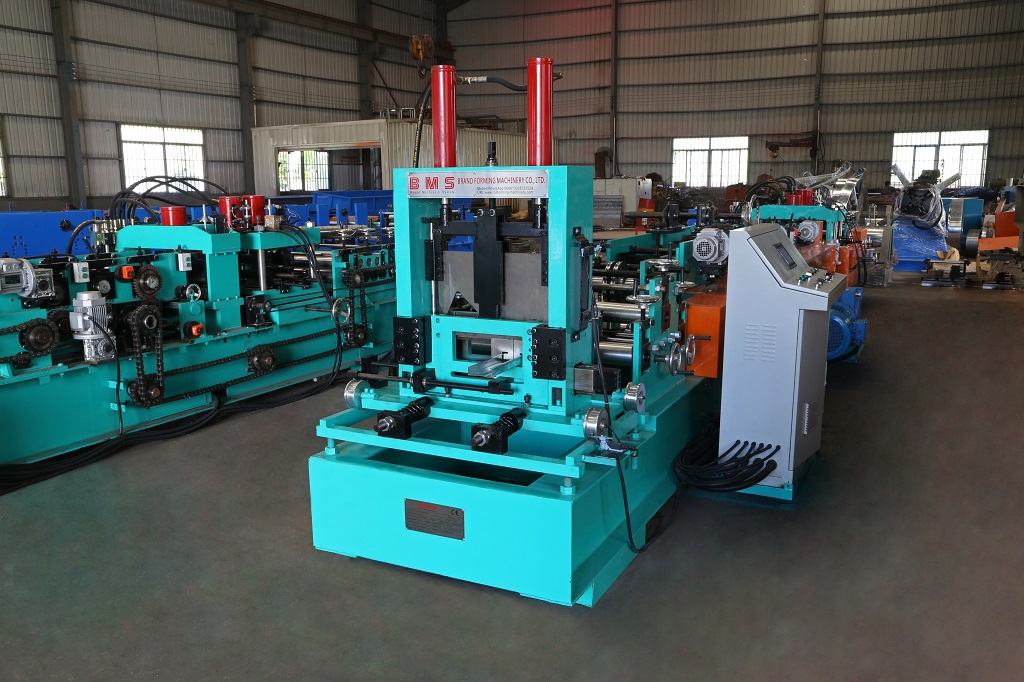

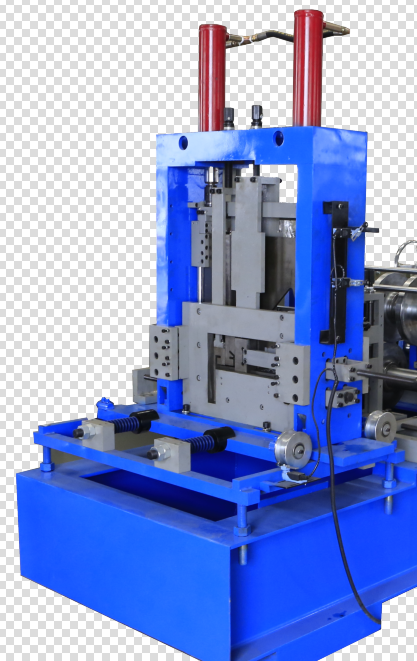

1. Post-Coupe latérale

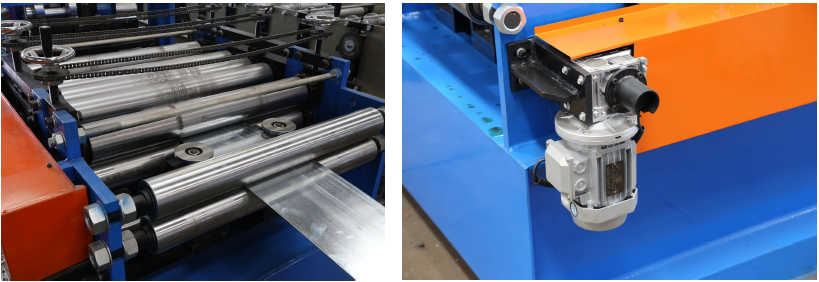

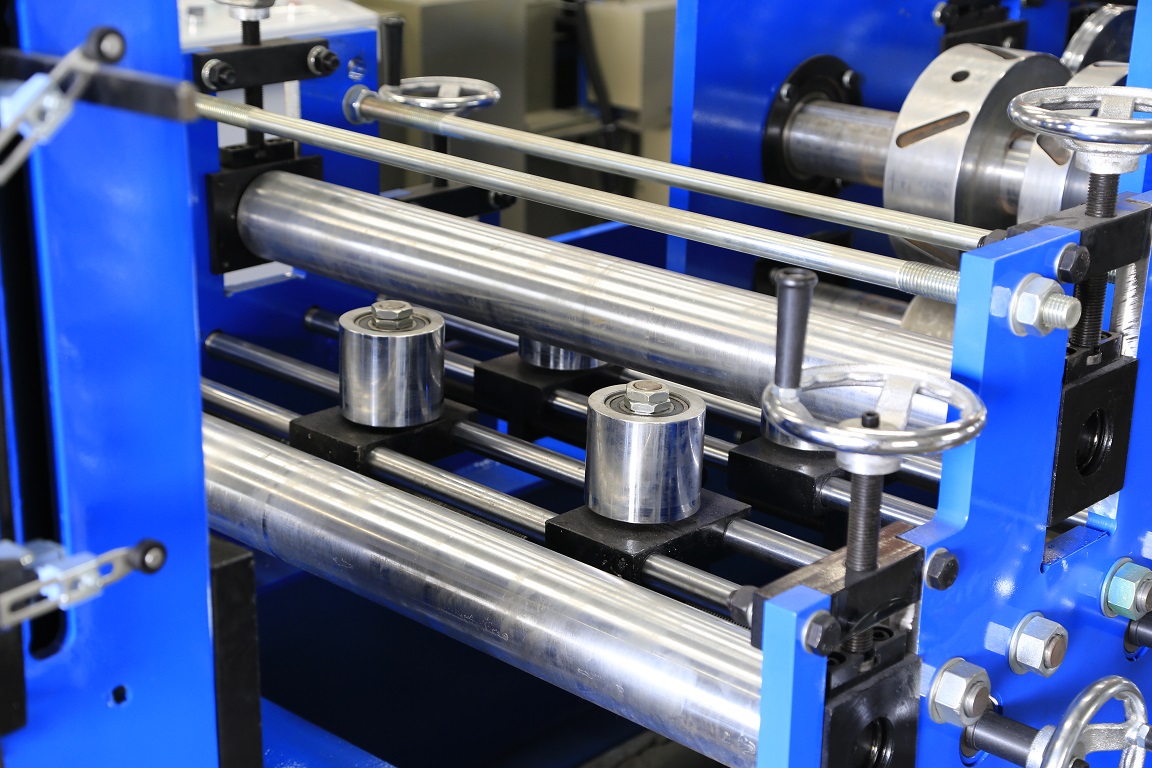

2. Faiement de matériau Vue latérale

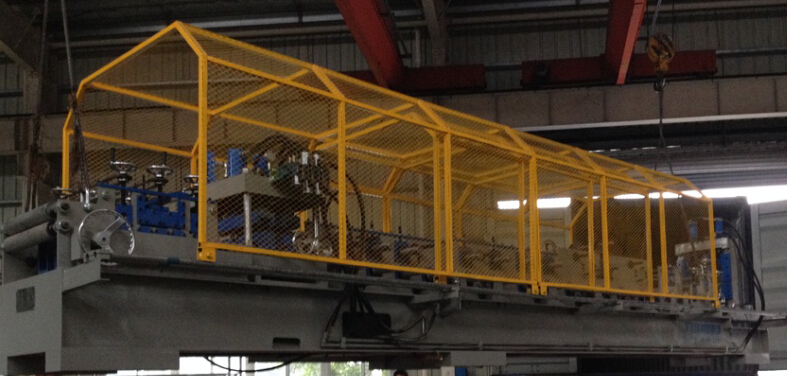

Avec couvercle de protection de sécurité sur la machineEquipé d'interrupteur de traitet couverture de sécurité sur le cutter(Conforme aux exigences de sécurité CE.)

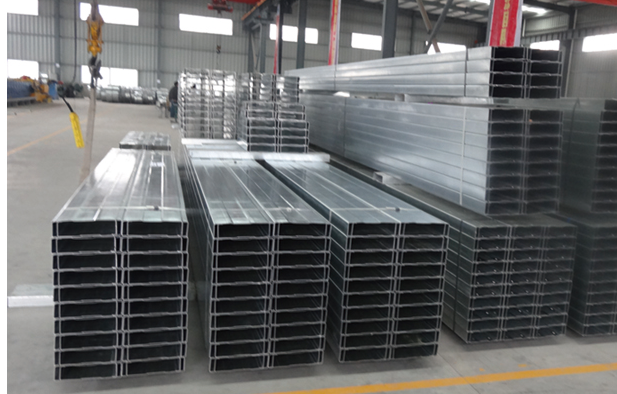

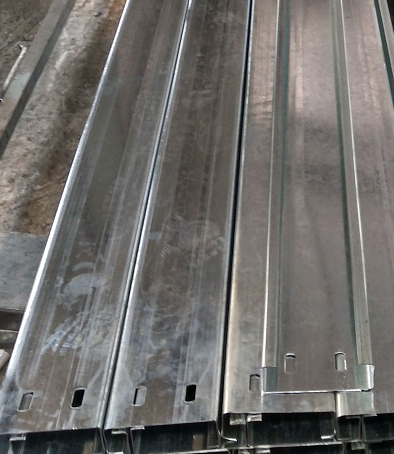

La machine produite des profils:



sur:
En vertu d'un:
