Rouleau de toit ondulé d'épaisseur 0,35-0,45 formant la machine avec la qualité de Taiwan

spécificationof

Toit onduléMachine de formage de rouleau

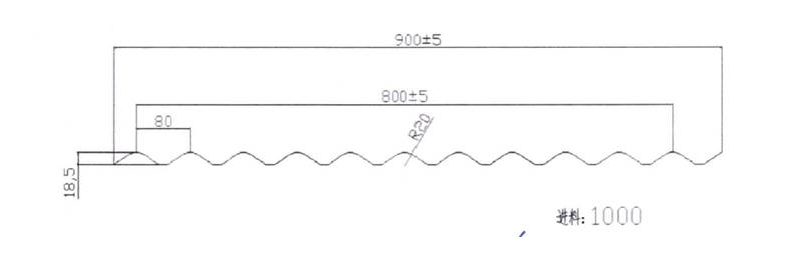

Pour le profil YX18.5-80-800

Rouleau de toit ondulé formant la machineYX18.5-80-800Devis

Profil

Matériel

Largeur efficace:800mm Largeur efficacetolérance:-2 / +2mm

Largeur d'alimentation: à propos de1000mm L'espacement des vaguesTolérance: ±0.5mm

Épaisseur matérielle: 0.35-0.45mm la hauteur des vaguesTolérance: ±0.5mm

En vigueurMatériel:Ppgiet giLa longueur de la tolérance: ± 1 (6 m)

Rouleau froidacier(CRC)avec force de rendement235-345DéputéaÉpaisseur d'inspection: 0.4mm

Travailsuivre

Decoiler → ManuelPré-CUtahter →GuiderFeeding→RouleauFormiseSBystème → Hydraulique

Poteau de poteau → rack de sortie

Composants de la machine

1) Decoiler manuel: un ensemble

%1)Pré-coupeur

Avec pré-coupe manuelle pour une utilisation facile et économisez du matériel:

C'est la fonction avancée et le bien de la production pour sauver du matériel, pas de pertee

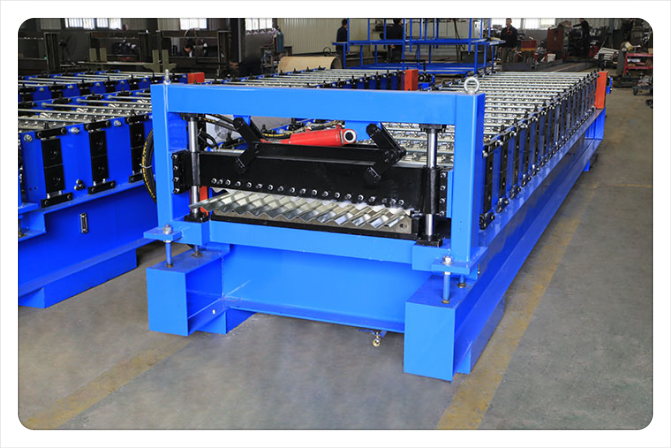

3)Machine principale

La dimension de la machine (l * w * h):Sur8500mm * 1500mm * 1200mm

Avec guide de matériau d'alimentation, cadre corporel fabriqué à partir deAcier de type H450par soudage

Épaisseur de la paroi latérale:Q235 T18mm;Attachertige:ф22Galvanisé

Rouleaux fabriqués à partir de45 # Acier, CNCTours, traitement thermique, enduit de chrome dur

avec épaisseur0.04mm,surfaceavec traitement de miroir (Pour une durée de vie plus longue et anti-rouille)

leLa garantie des rouleaux est de 5 ans

Diamètre des arbres =ф75 / 85mm,précisionusiné

Engrenage / pignonconduire, à propos de En 18 étapesformer

Moteur principal（Marque polaroid）=7.5kw, Contrôle de la vitesse de fréquence

Vitesse Redcupermoteur:Rséries;

Chaîne:Ziqiang (par China Top 1 Marque Donghua Group)

Taille de la chaîne:un pouce avec 18teeth

Block coulissant:130 * 140mm;

Tous lesboulons à vis avec grade 8.8 à l'ENSUre corrige la structure de la machine étroitement et longue durée de vie pendant la machine à long terme.

Vitesse de formage réelle pour l'épaisseur des matériaux0.35MM: 20m / min (Non inclure le temps de coupe, si vous inclurez la durée de coupe de la vitesse de production18m / min)

4)Post hydrauliqueCoupeDéviction

Posteràcouper, arrêter decouper, deuxType de morceaux de la conception de la lame de coupe, pas de blanchiment

Moteur hydraulique:3Kw;Coupepression:0-16MPaTemps de coupe:2s

Outil de coupe Matériau: CR12MOV (= SKD11 avec au moins un million de fois de vie de la vie),Traitement thermique à HRC58-62 degrés

Avec2 pilier de guidepour le cisaillementsoutien, lequelfaire le cisaillement plus stable et la vie plus longue pour la coupe

La puissance de coupe est fournie par la station hydraulique principale du moteur

Le système hydrauliqueavec filtre à huile pour l'huilefiltration, àAssurez-vous que l'huile circulée est propre et allongée la durée de vie du système hydraulique. (Voir l'image ci-dessous)

5) Système de contrôle PLC

ContrôlerleQuantité et longueur de coupe automatiquement

Entrez la productionDonnées(Lot de production, pcs, longueur, etc.) sur l'écran tactile,

Il peut finirleProductionAutomatiquement.

Combiné avec: PLC, onduleur, écran tactile, codeur, etc.

Tolérance coupée à longueur≤ ± 1mm

Tension de contrôle24v

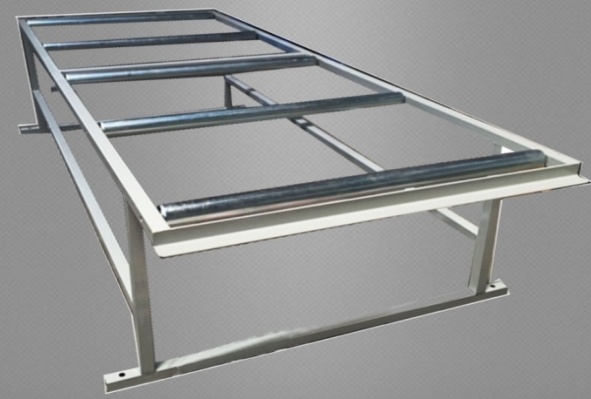

6) Rack de sortie:Non alimenté, tfaire unités, avecrouleaux dessus pour faciliter le mouvement

Au-dessus des spécifications et des photos ne sont que pour référence, la précision peut-être légèrement différente

et besoin de se référer à la machine.
