Panneau de toiture de largeur efficace de 1000MM formant la machine avec le dérouleur hydraulique de 7 TONNES

spécificationof

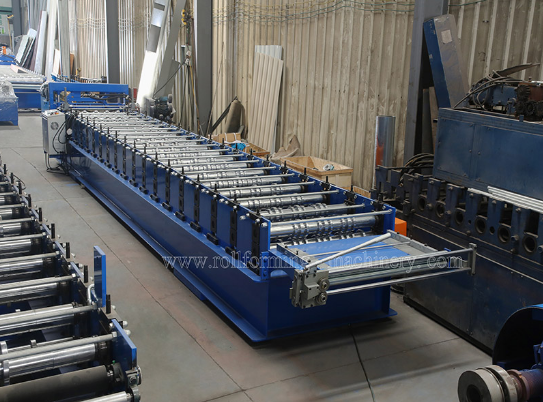

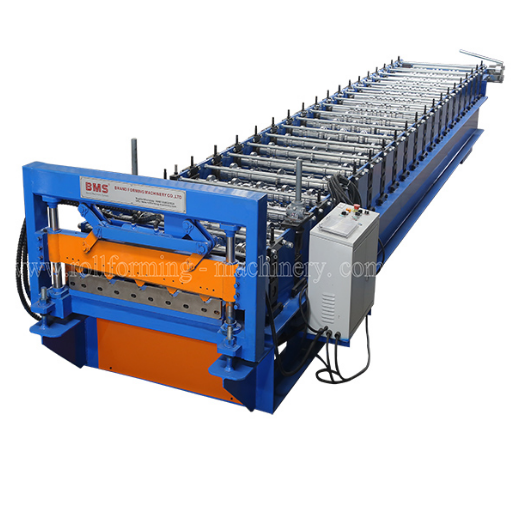

Machine à rouleau du panneau de toiture

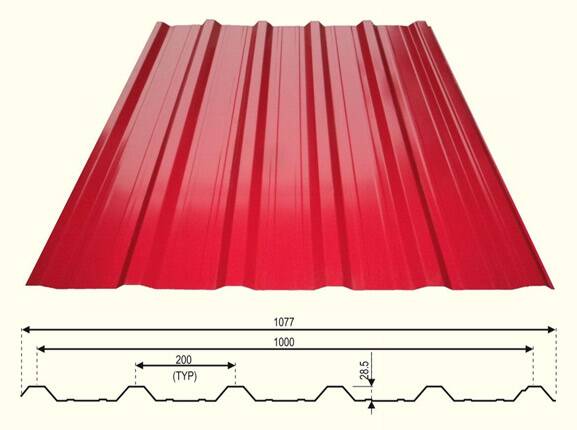

Dessin de profil

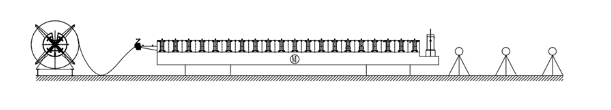

Représentation schématique

Decoiler → ManuelPré-coupéter →Guider alimentation→Forme rouleauSystème → Coupeur de poteau hydraulique → rack de sortie

Matériel

Épaisseur de matériau:0.4-0.6mm largeur efficace:1000mm

Matériau applicable: acier galvanisé pré-préné (ppgi), PPGL, ACLGavec force de rendement750mpa

Tolérance efficace de la largeur: ± 5 mm la tolérance d'espacement des ondes: ± 1mm

La tolérance de la hauteur des vagues: ± 1 mm de tolérance coupée à longueur ± 1 mm

Composants de la machine

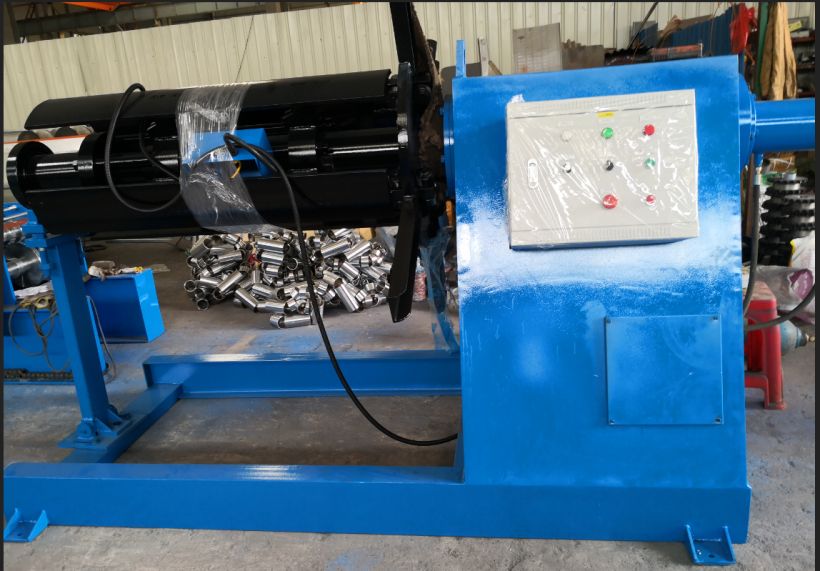

1)7t hydrauliqueDecoiler: un jeu

2)Moulin à roulement à froid:

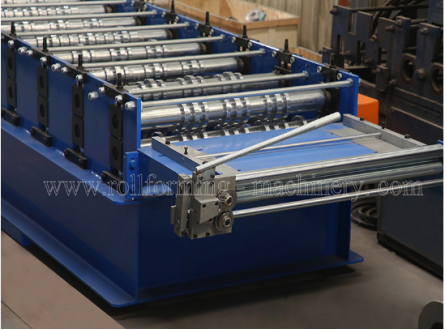

★ Dispositif d'alimentation guide

★ Pred Cutter Manuel

★ Système de formage de rouleau

Le système de formage de rouleau est composé de un cadre de machine, des pièces de transmission et un groupe de rouleaux formant etc.

1)cadre corporel fabriqué à partir deH450Type d'acier par soudage, épaisseur de la carte latérale:18mm

2) Le rouleau adopte 45 #, après avoir forgé, précisionUsinage CNC,Chaleurtraitement. Une partie du rouleau est équipée de roulements.

3) l'essieu rouleau adopte 45 # acier aprèsTraitement de trempe et de trempe, Recouvert d'épaisseur de 0,04 mm (pour une durée de vie plus longue et anti-rouille)，

4) Le groupe à rouleaux inférieur est tourné par la chaîne et le moteur, les parties des rouleaux supérieurs et inférieurs sont entraînées par une vitesse.

5) Réglage de l'espace de rouleau supérieur et inférieur à la vis à main, afin de s'adapter à la plaque avec une épaisseur différente

6) chaîne:Ziqiang (par China Top 1 Marque Donghua Group)

sept)Diamètre de l'arbre:φ80 / 95mm, précision usinée

8) toutes les boulons à vis avecGrade 8.8 (usines bon marché utilisez 4,8 grade 4,8)Pour assurer correctement la structure de la machine et une longue durée de vie de la machine pendant la course à pied.

9) conduite moteur, transmission de la chaîne de vitesse,20 pasformer

10) servomoteur7.5kw, Contrôle de la vitesse de fréquence Formation de vitesse env.20-25m / min

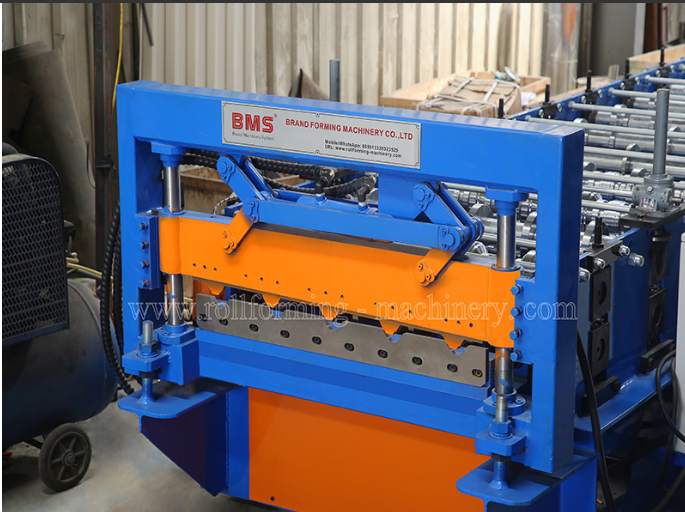

★ hydraulique post-système de coupe

1)Moteur hydraulique:4KW, Plage de pression hydraulique:0-16Mpa,Temps de coupe: 2 s

2)Cut après formage par roulage, arrêt de coupe, sans suppression; adopte des matériaux d'outils de coupeMOULE EN ACIER Cr12MOV (=SKD11 acier, Avec au moins un million de fois de vie de coupe)

3) Le pouvoir de coupe est fourni par la centrale hydraulique du moteur principal.

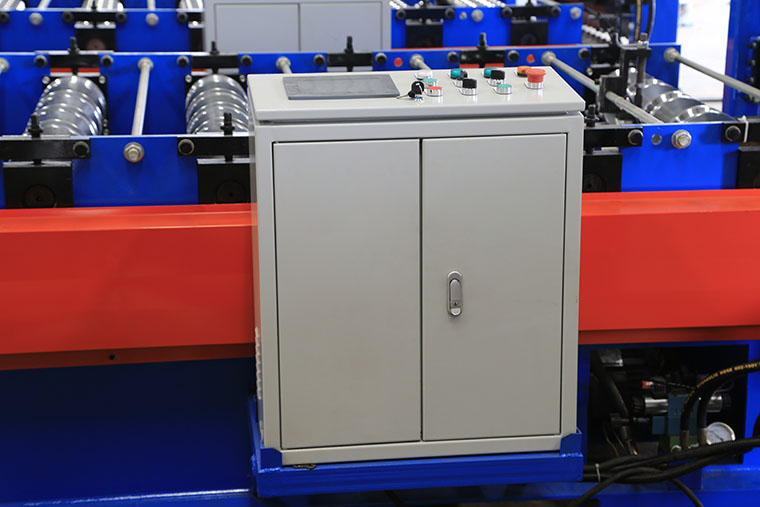

★ système de contrôle PLC

1) En utilisant la technologie de contrôle PLC, la technologie de régulation à vitesse variable de fréquence, pour réaliser la production automatique de toute la machine.

2) Le système fournit une interface homme-machine conviviale, peut régler le lot, la longueur de la pièce de travail, quantité, etc.

3) Utiliser le mode:écran tactile entrée + bouton.

4) comptage du codeur, avec un nombre de comptage et fonction de la longueur de comptage.

★ sortie rack

Trois unités,-Alimenté Un, pour se déplacer facilement.

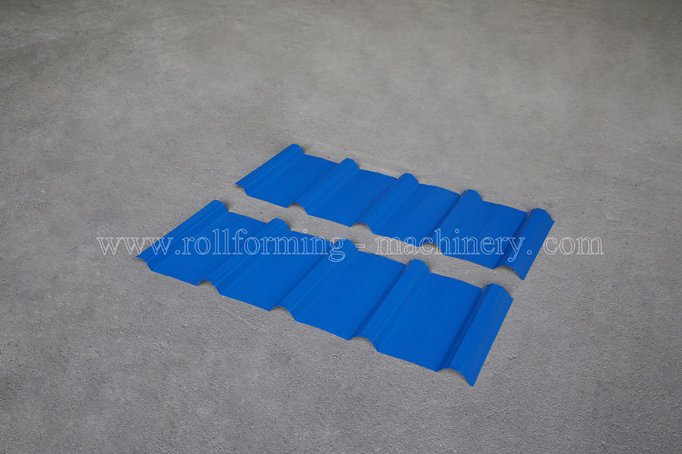

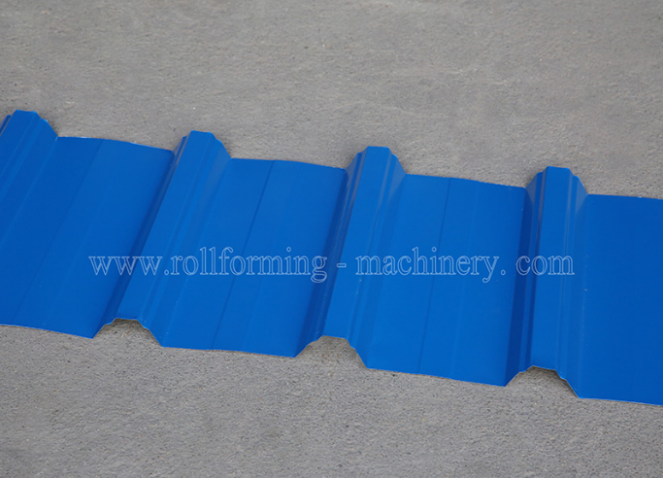

★Émission de produits
