Machine à lattes de porte de volet roulant en acier galvanisé

Modèle britannique et irlandais de style taïwanais

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
JM17*75
Marque de produit:
BMS

Détails rapides

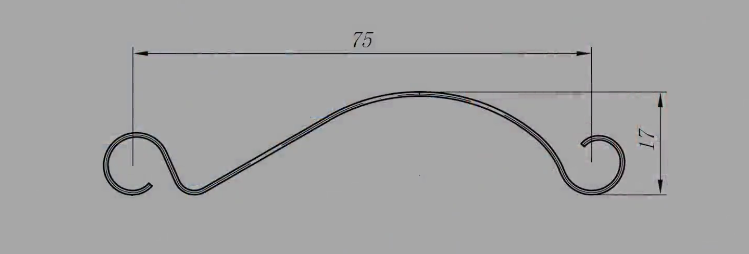

Profil

Non.	Paramètres principaux		Paramètres du broyeur à rouleaux
1.	Épaisseur de matériau	0,7-1,2 mm	Stations de formage	16 étapes
2.	Largeur d'alimentation	selon la demande des clients	Cadre du corps	H600
3.	Matériel de candidature	Bobine galvanisée	Réducteur	série K
4.	Norme électrique	415 V/50 Hz/triphasé	Arbre Diamètre	Acier 45#, φ60mm
5.	Diamètre du dérouleur manuel	508 ± 30 mm	Puissance du moteur principal	7,5 kW
6.	Limite d'élasticité	245-345Mpa	Boulons à vis	Année 8.8
7.	Vitesse de formage	12-18 m/min	Largeur efficace	En tant que conception client
8.	Système de contrôle	Système de contrôle PLC	Rouleau	Cr12 Mov, tours CNC, traitement auditif, HRC58-62
9.	Servomoteur	4KW	Couleur de la machine	Bleu + Noir + Orange
dix.	Matériel de test	BMS fournira la taille du matériel d'alimentation acheter cela 2 semaines avant les tests de la machine

Flux de travail

Dérouleur manuel (5 tonnes) → Dispositif de guidage d'alimentation → Laminoir principal de formage → Coupe-poste hydraulique → Système de contrôle PLC →Support de sortie (3M*2)

Affichage des composants de la machine

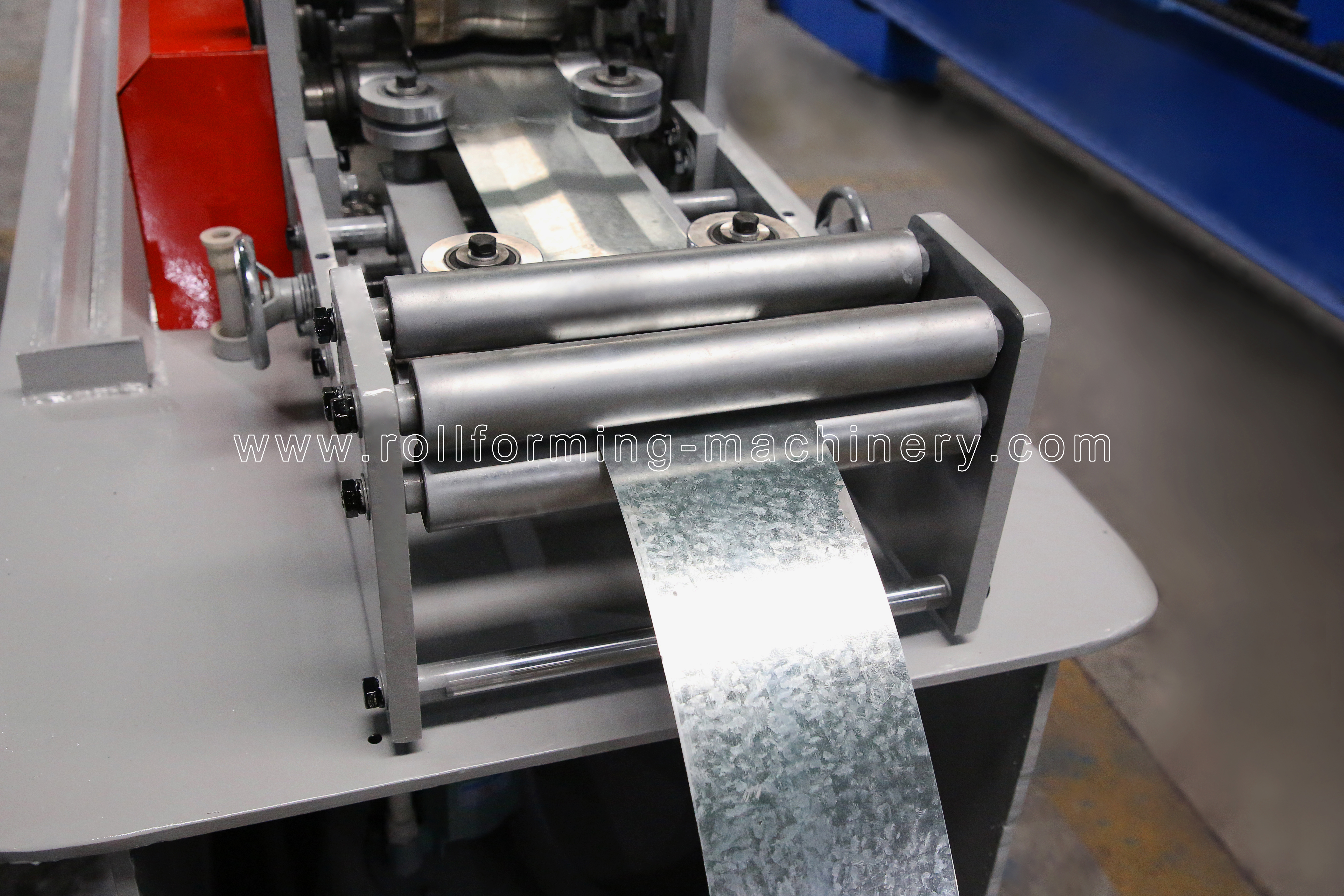

Dispositif de guidage d'alimentation

016A8107

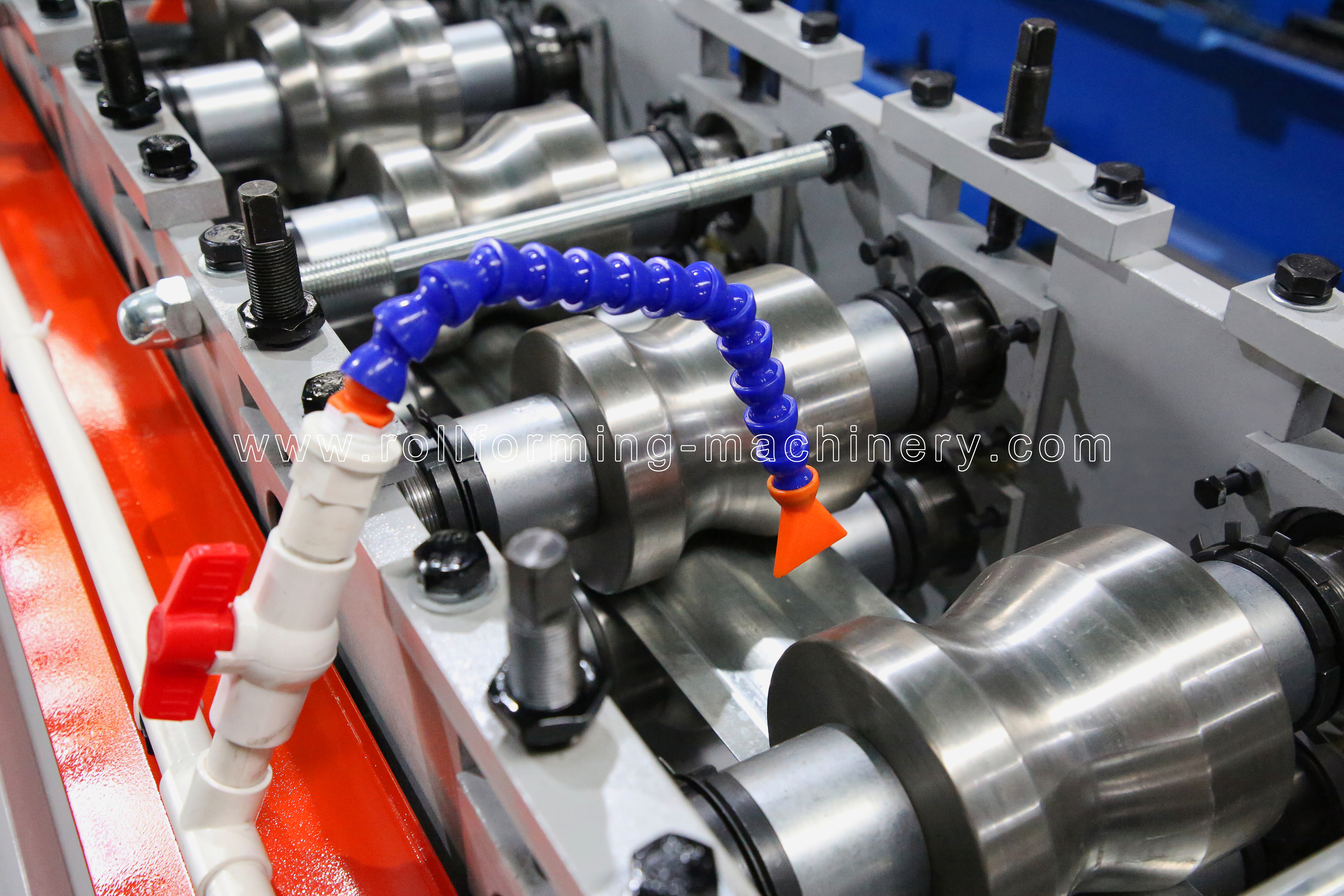

Moulin de formage de rouleaux

Cadre de carrosserie en H600 taper l'acier par soudage
Épaisseur des parois latérales : Q235 t18mm
Arbres fabriqués à partir de acier 45 #, Diamètre de l'arbre : φ60mm
Entretoise en Cr12, Tours CNC, Traitement par chromage dur
Chaque machine avec dispositif d'eau froide.Entraînement par engrenages et chaînes 16 étapes former
Vitesse produite : 12-18 m/min
Tous les boulons à vis de qualité 8.8 (les usines bon marché utilisent une qualité inférieure de 4.8) pour garantir une fixation serrée de la structure de la machine et longue durée de vie pendant la longue durée de fonctionnement de la machine.

016A8176

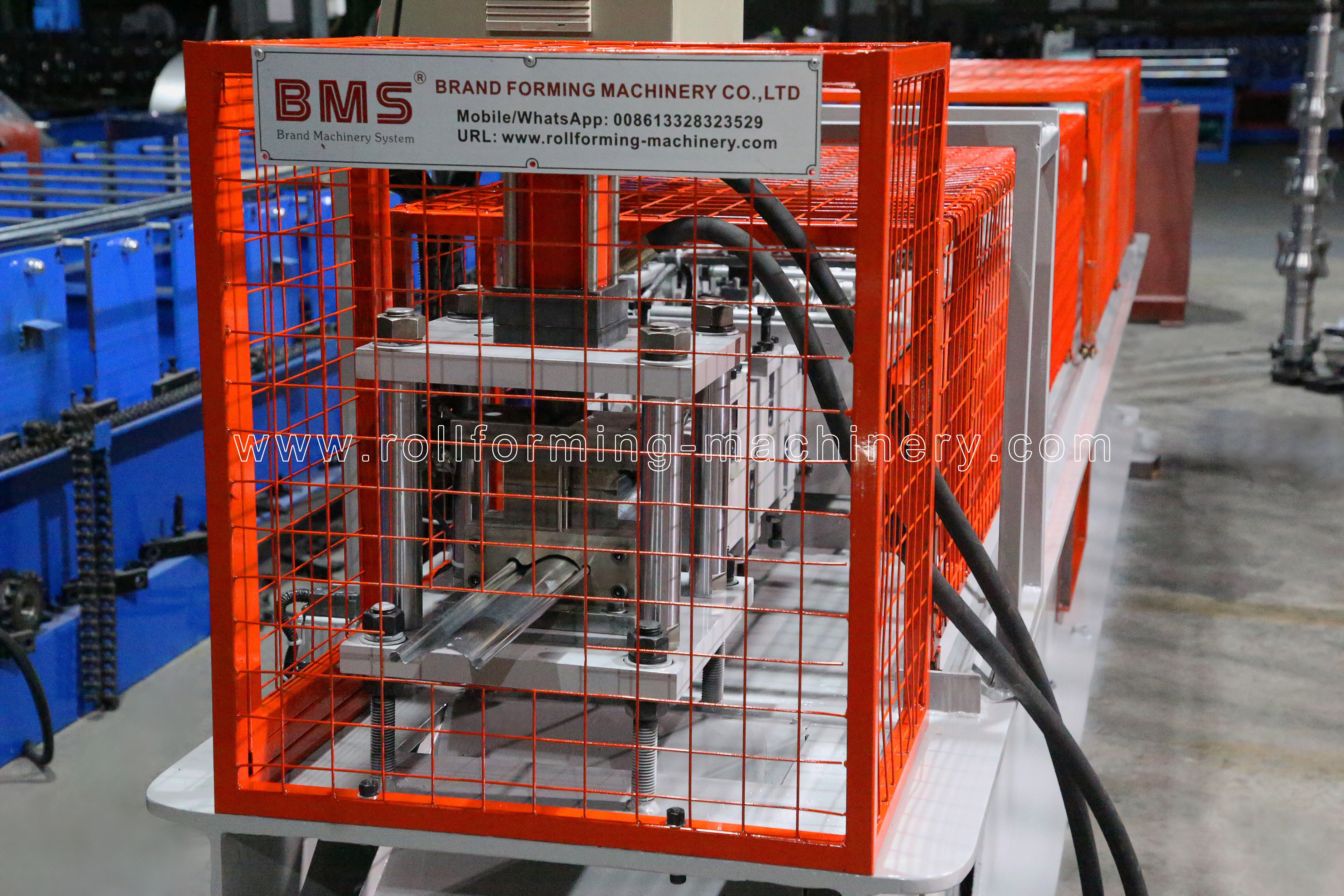

Dispositif de coupe de poteaux hydraulique

Fabriqué en acier moulé de haute qualité Cr12MoV avec traitement thermique
Cadre de coupe fabriqué à partir de tôle d'acier de haute qualité par soudage
Moteur hydraulique: 3,0 kW
