Machine de tôle de toit ondulé 0,15-0,25 mm

Partager sur:

Machine de tôle de toit ondulé 0,15-0,25 mm

rouleau en matériau fin 0,15-0,25 mm

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX18-76-760
Marque de produit:
BMS

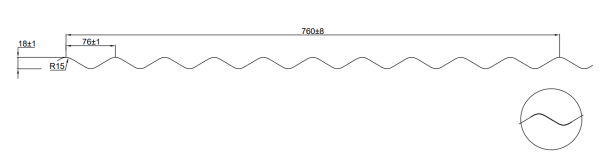

Profil

7OFUXCH%RIWB%TEDX7TH1X

Description du produit

Matériel	Matériel applicable	Tôle galvanisée
	Épaisseur de matériau	0,15-0,25 mm
	Avec limite d'élasticité	500Mpa
Bobine	Largeur d'alimentation	1250
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.5 tonnes.
Machine	Châssis de base	H450
	Matériau du rouleau	Acier 45 #, tours CNC, traitement thermique, revêtement chromé dur.
	Station à rouleaux	24 étapes pour former
	Diamètre de l'arbre	ф85/75mm, traitement haute fréquence
	Vitesse de formage	15-20 m/min
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	7,5 kW, contrôle de vitesse de fréquence.
	Moteur de pompe pour coupeur	3KW
Système de contrôle PLC	Onduleur	Schneider
	Écran tactile	Schneider
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. Équipé d'un pré-coupeur manuel, avec fonction de rappel de couper le dernier morceau de matériau des paramètres de production (pour éviter gaspillage de matière), c'est pour permettre aux clients de changer de matériel et de gagner du temps de fonctionnement.

2. Outillage chromé dur avec miroir traitement pour une longue durée de vie.

3. L'empileur automatique en option améliore l'efficacité du travail, réduit les coûts de main-d'œuvre et vous aide à améliorer votre avantage concurrentiel.

Flux de travail

Dérouleur→Dispositif de guidage d'alimentation →Système de formage de rouleaux→ Dispositif de coupe de poteau hydraulique → Rack de sortie → Système de contrôle PLC

Technique spécificationns

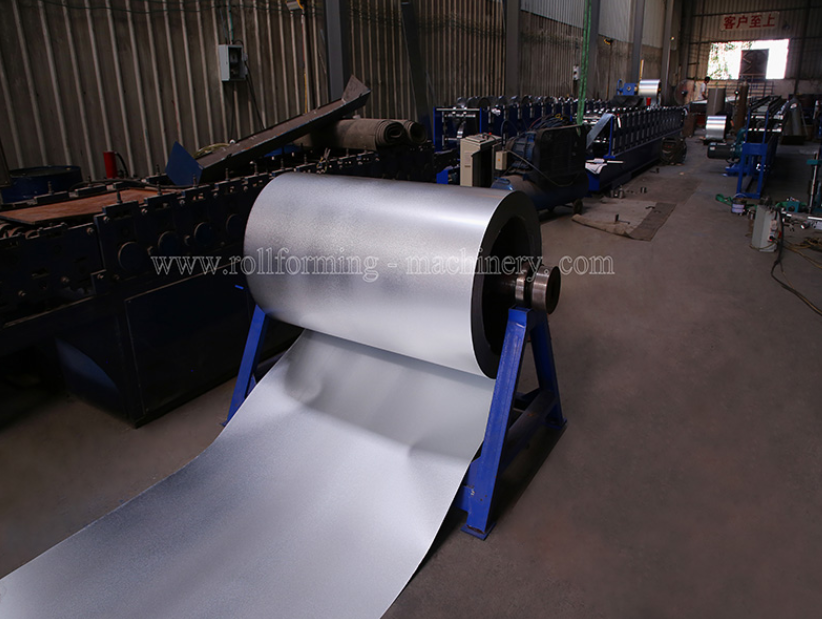

1) 5 tonnes Dérouleur hydraulique : un ensemble

Retrait et arrêt de l'alésage intérieur de la bobine d'acier à contrôle automatique

Max.largeur d'alimentation : 1250 mm, plage d'identification de bobine 508 mm ± 30 mm

Capacité: 5 tonnes

R%G3HYB7(2H%INP8E

2) Dispositif de guidage d'alimentation

La position de guidage peut être ajustée manuellement pour une alimentation matérielle appropriée.

2023_05_17_16_42_IMG_2057

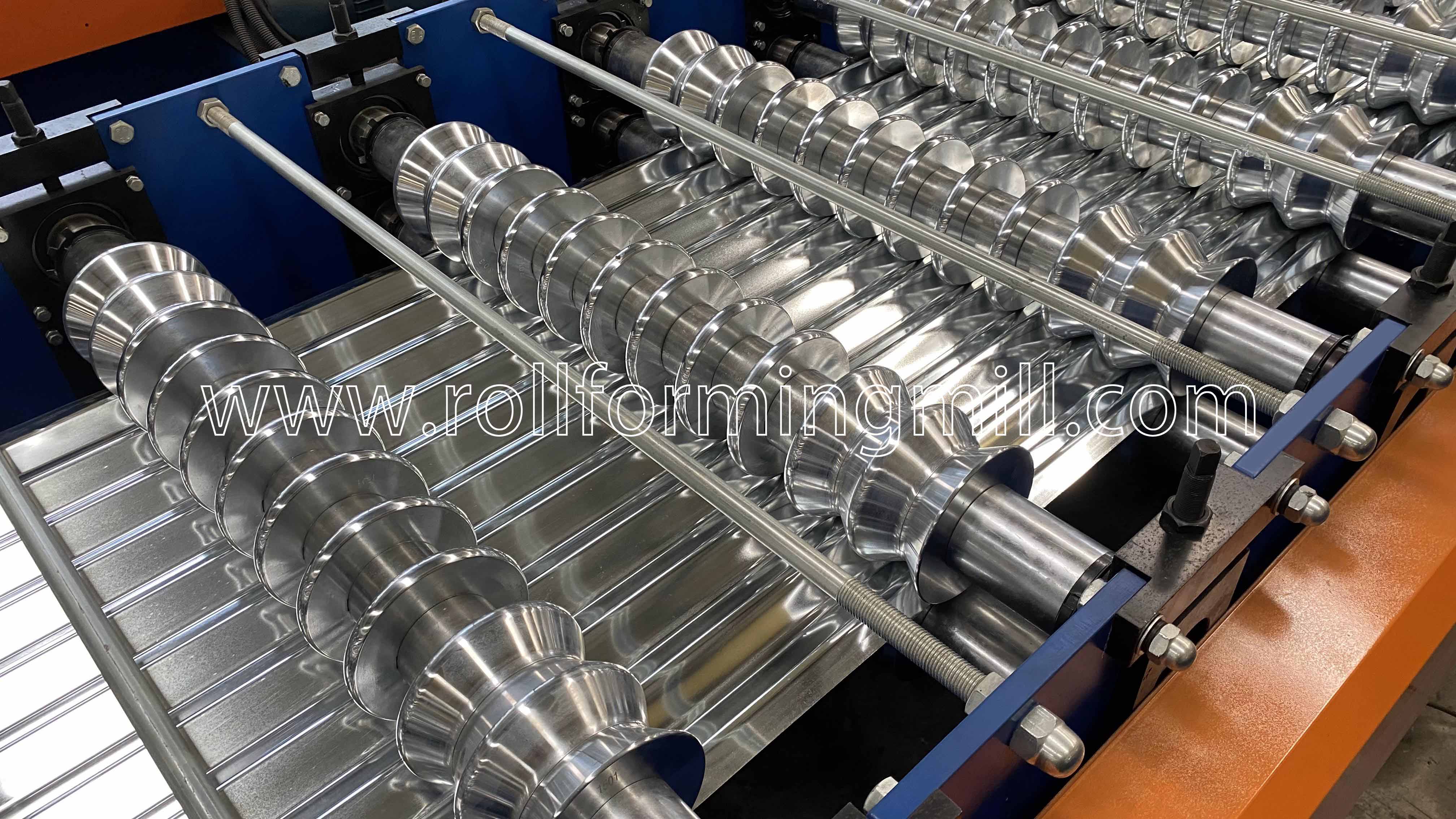

4) Machine principale

Rouleaux fabriqués à partir de 45# usinés avec précision, recouverts de chrome dur ;d'une épaisseur de 0,5 mm, surface avec traitement miroir (pour une durée de vie plus longue et antirouille) ;

Arbres fabriqués à partir de Acier 45#,Trempe et revenu, chrome dur

Cadre de carrosserie en 450#H taper l'acier par soudage

2023_05_17_16_43_IMG_2069

4) Dispositif de coupe de poteaux hydraulique

Fabriqué en acier moulé de haute qualité Cr12MoV,avec traitement thermique,HRC58-62

Cadre de coupe fabriqué à partir d'une plaque d'acier de haute qualité de 18 mm par soudage

Moteur hydraulique:3KW, Plage de pression hydraulique : 0-16 Mpa

2023_05_17_16_45_IMG_2080

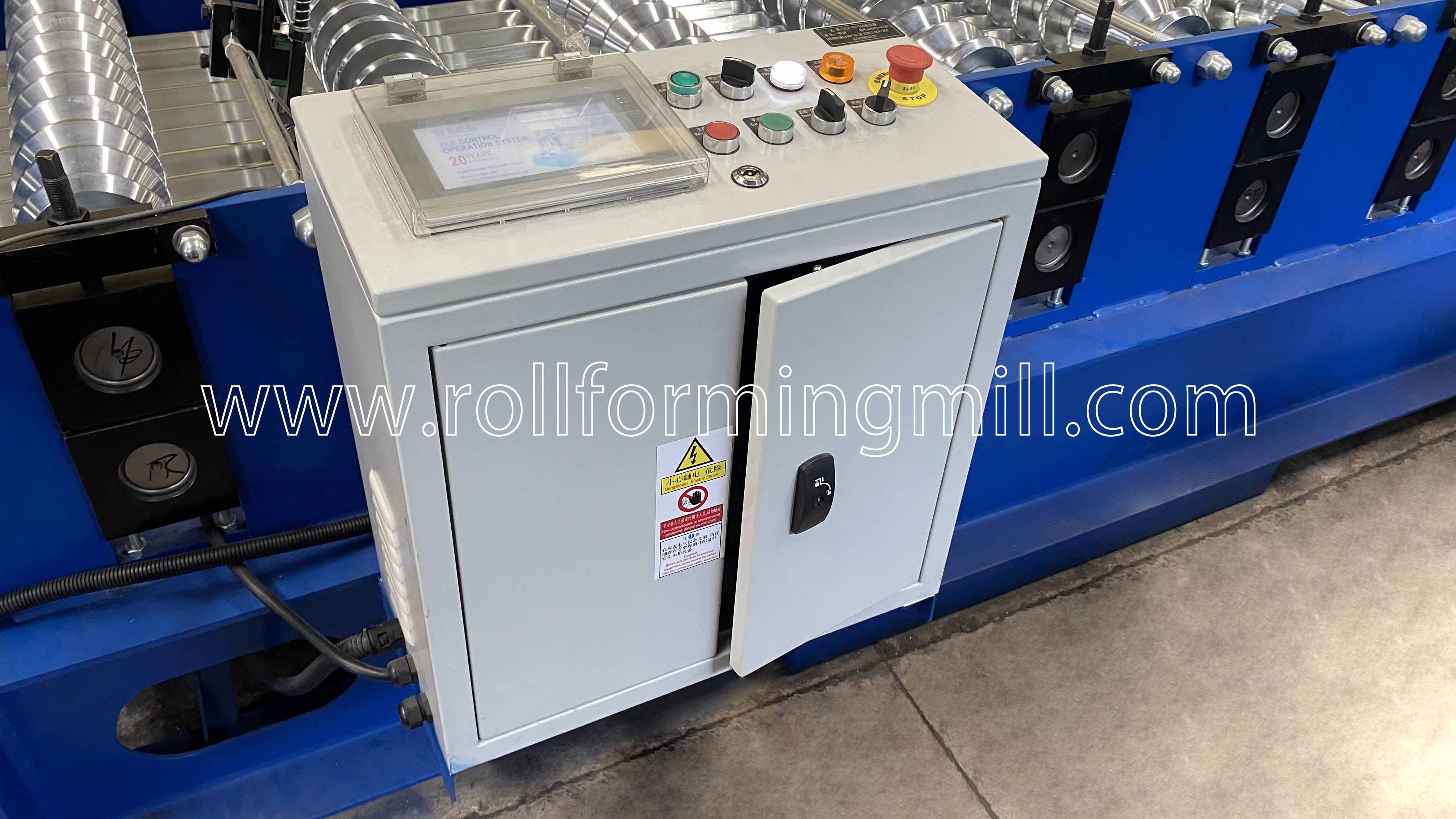

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

2023_05_17_16_41_IMG_2048

6) Quitter le rack: Trois unités

20200316171137_19269

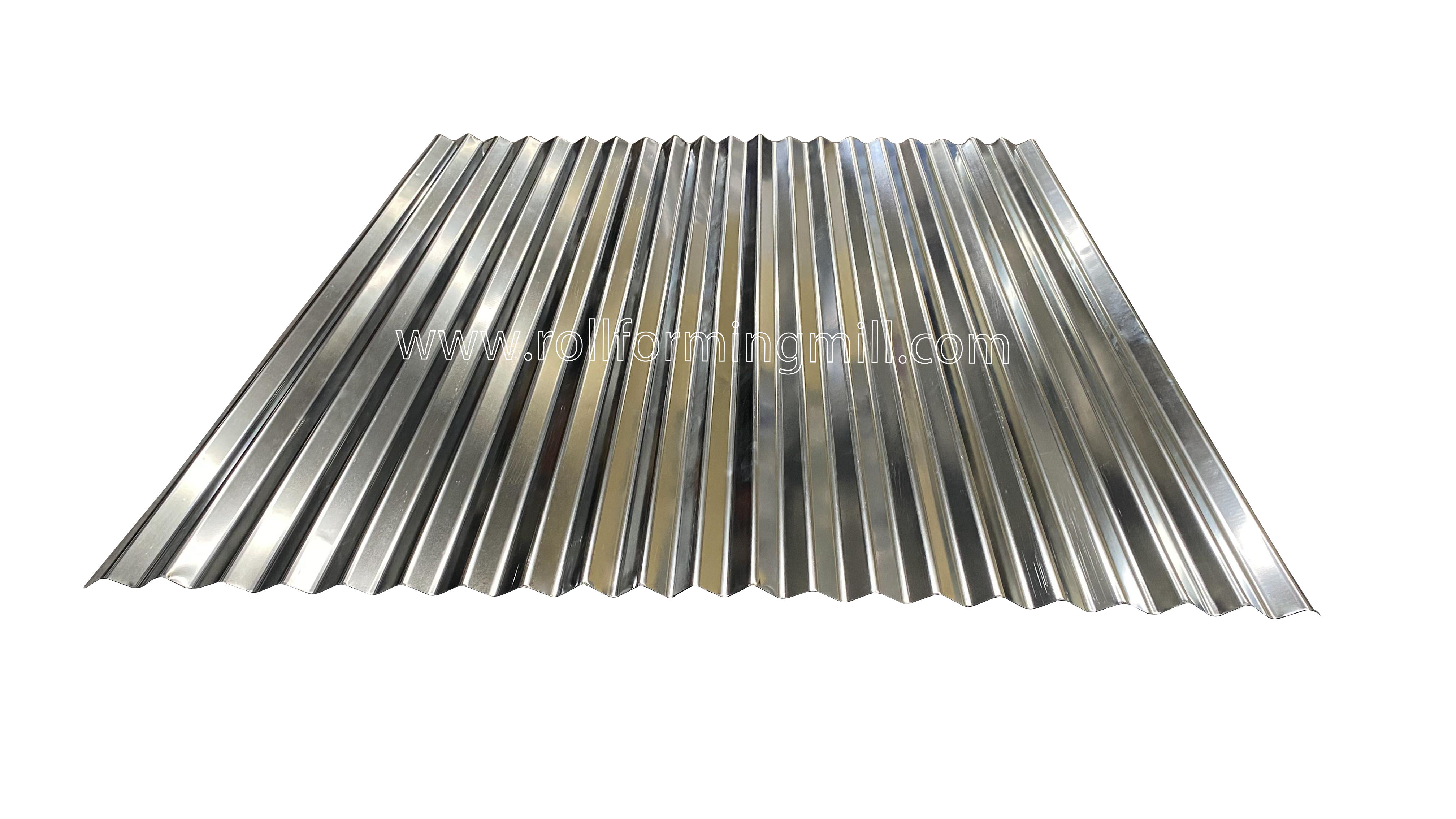

7) Exposition de produits

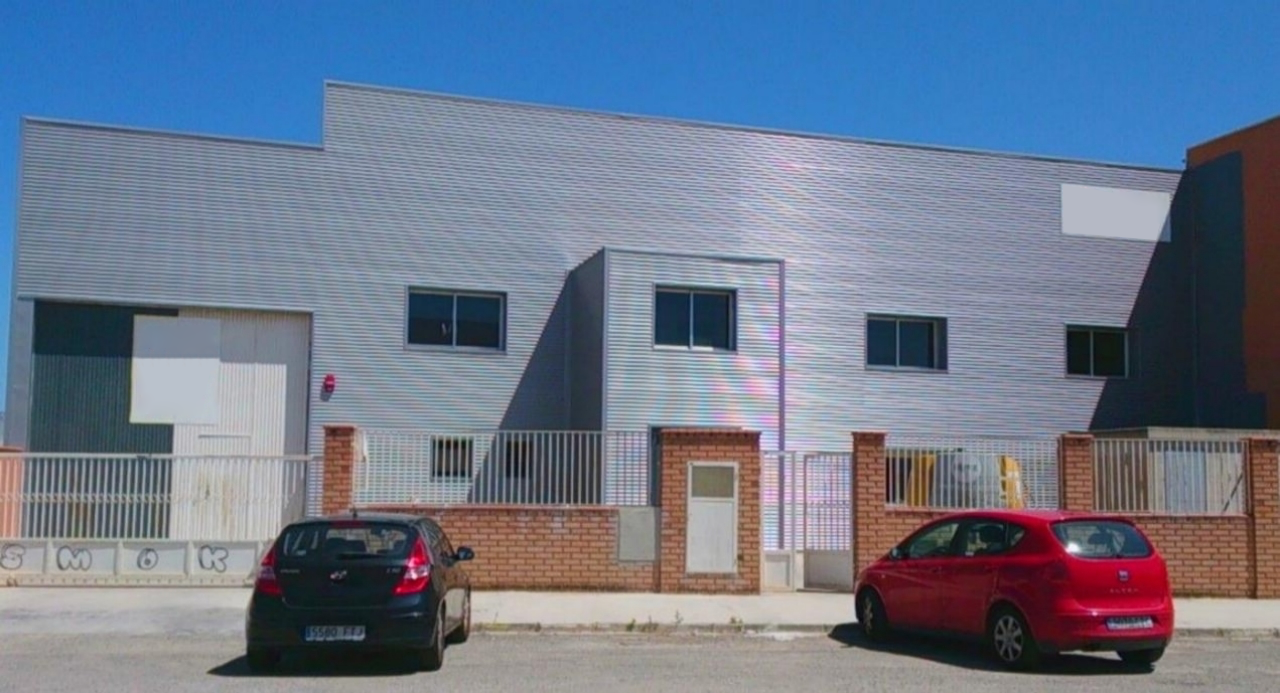

Dossier de candidature

00796bd2fbbe95484407171fb0d474b1

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
