Machine de formage de rouleaux de pont en acier 1,5-2,5 mm

Partager sur:

Machine de formage de rouleaux de pont en acier 1,5-2,5 mm

moins de béton requis ou sans béton comme plate-forme en acier

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX40-200
Marque de produit:
BMS

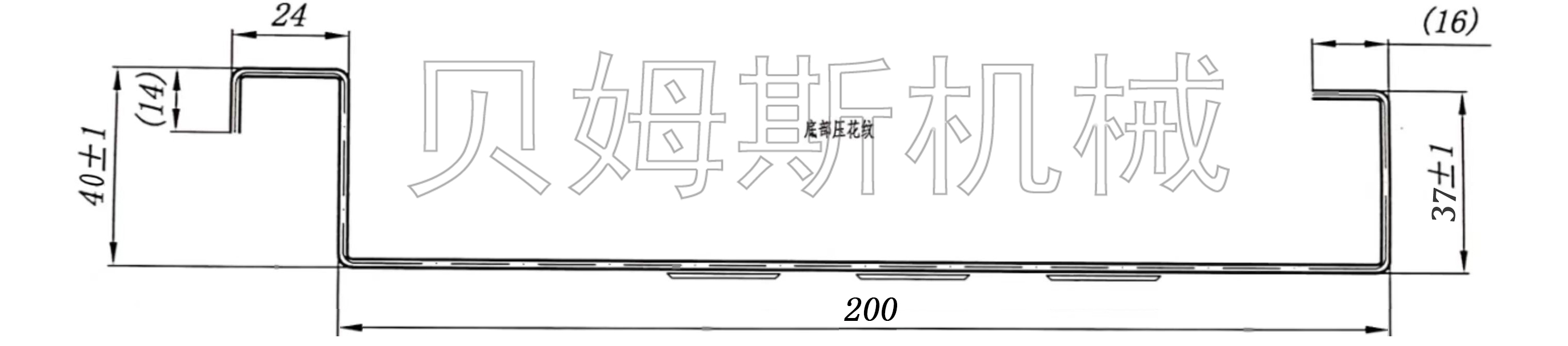

Profil

83d58901d4e90f7440455ec3e0065e53

Description du produit

Matériel	Matériel applicable	Tôle galvanisée
	Épaisseur de matériau	1,5-2,5 mm
	Avec limite d'élasticité	Q235
Bobine	Largeur d'alimentation	312mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.5 tonnes.
Machine	Châssis de base	Acier de type H350 par soudure.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	Acier à roulement GCr15 (= acier EN31), usiné avec précision, revêtement chromé dur
	Station à rouleaux	16 étapes pour former
	Diamètre de l'arbre	ф75mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	15KW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	4KW
Système de contrôle PLC	Onduleur	Shihlin
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. Le platelage en acier mince produit (0,4-1,2 mm) peut consommer moins de béton et de support d'étaiement, économisant ainsi sur les matériaux de construction, la conception du dessous est esthétique et permet d'économiser des matériaux coûteux pour la décoration.Si vous mettez à niveau la machine pour qu'elle fonctionne avec un matériau épais de 1,5 à 3 mm, le tablier en acier produit peut être utilisé comme plate-forme logistique en acier avec des exigences de planéité élevées (pas plus de 3 mm pour répondre à la scène de travail du robot mobile intelligent AGV/IGV).

2. Nervures verticales en option ou gaufrage global de la bande pour augmenter la résistance.

3. Le rouleau est trempé après un usinage fin avec de l'acier à roulement GCr15, et chromé dur pour une longue durée de vie de plus de 10 ans.

4. Empileur automatique en option, améliore l'efficacité du travail, économise les coûts de main-d'œuvre, et vous aider à améliorer votre avantage concurrentiel.

Flux de travail

Dérouleur hydraulique 5T → Dispositif de pré-coupe manuel → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif de coupe de poteau hydraulique → Support de sortie

056T6YSR%8K1K)FZVY

Technique spécificationns

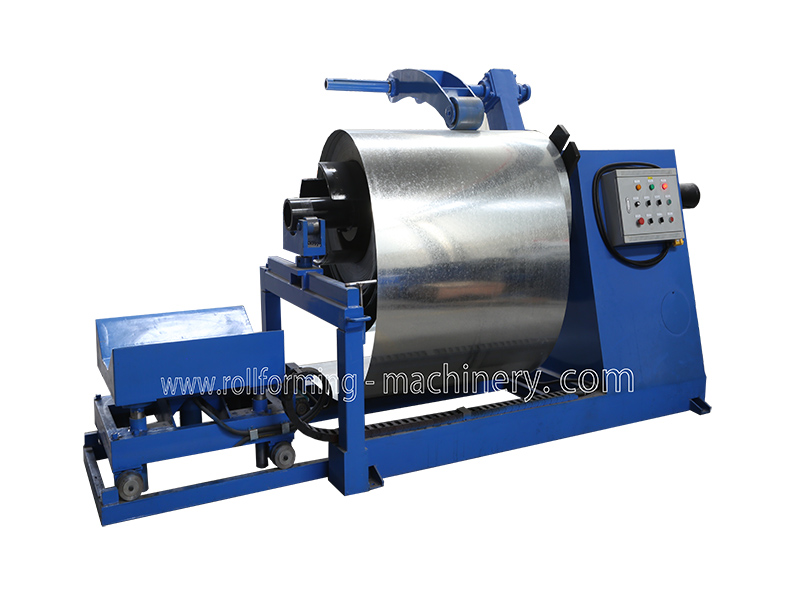

1) 5T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Alimentation automatique et dispositif d'arrêt automatique

Largeur d'alimentation maximale : 650mm

Moteur de pompe à huile :2,2 kW

Capacité:Max.5 tonnes

20220530152802_68265

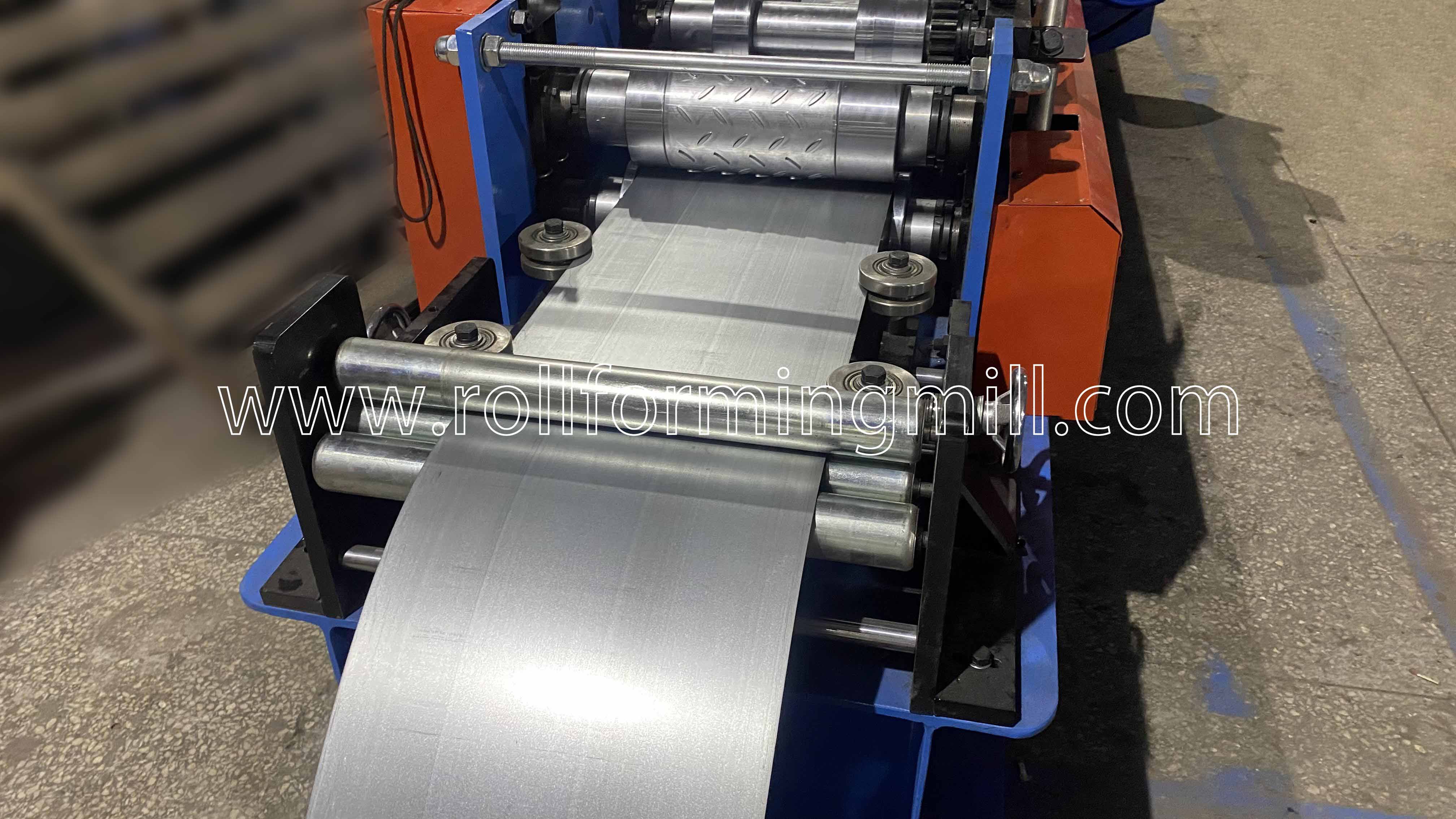

2) Pré-coupeur

Marque: GTC Original: Chine

Avec guide de matière d'alimentation, évitez de gaspiller du matériel

2023_02_11_16_42_IMG_6992

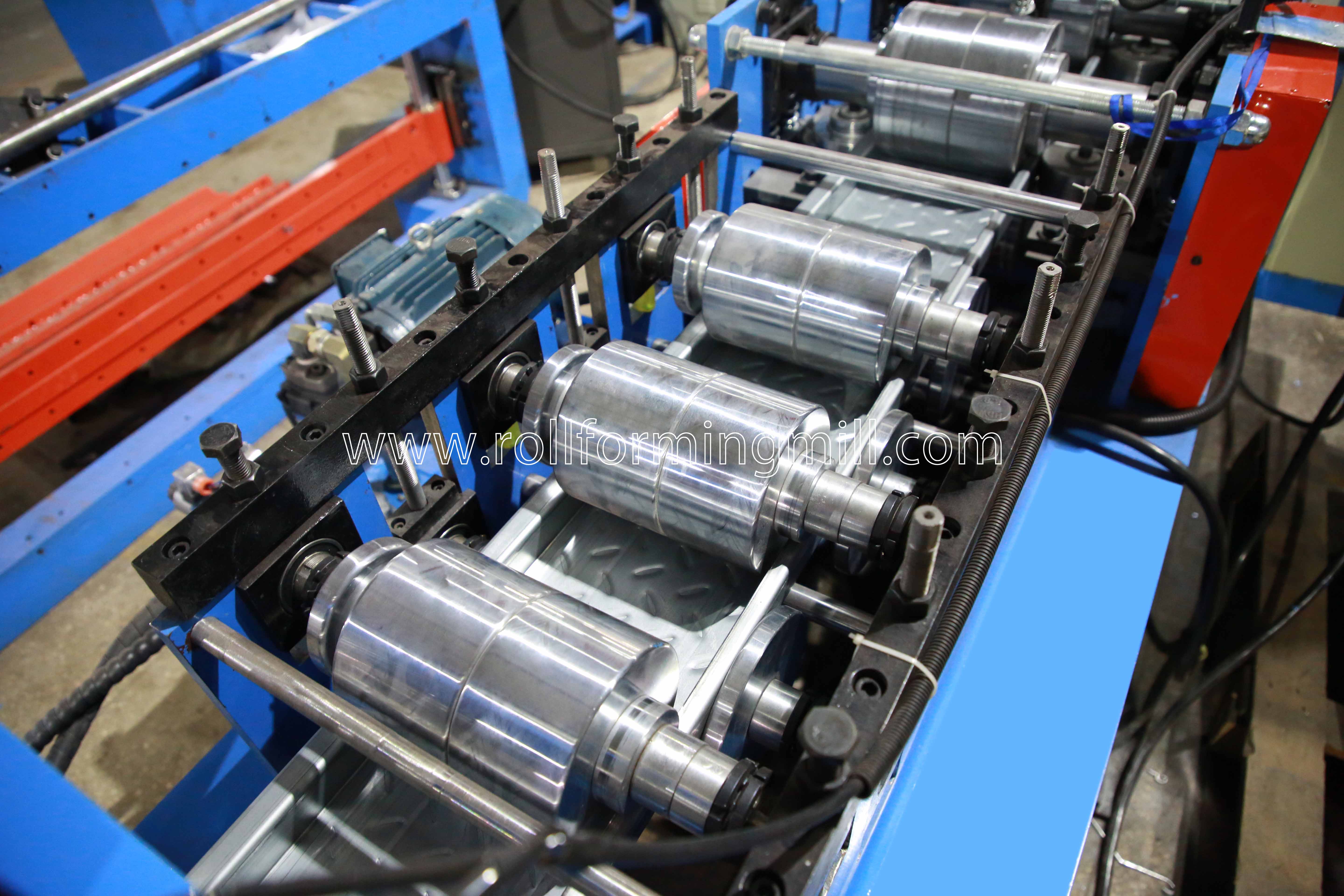

3) Machine principale

Rouleaux fabriqués de haute qualité Acier à roulements GCr15 (=acier EN31), usiné avec précision, revêtement chromé dur.

Arbres fabriqués en acier 45 #, trempe et revenu, chrome dur

Cadre de carrosserie en 350#H taper l'acier par soudage

Vitesse de formage réelle : 15-20 m/min

016A5260

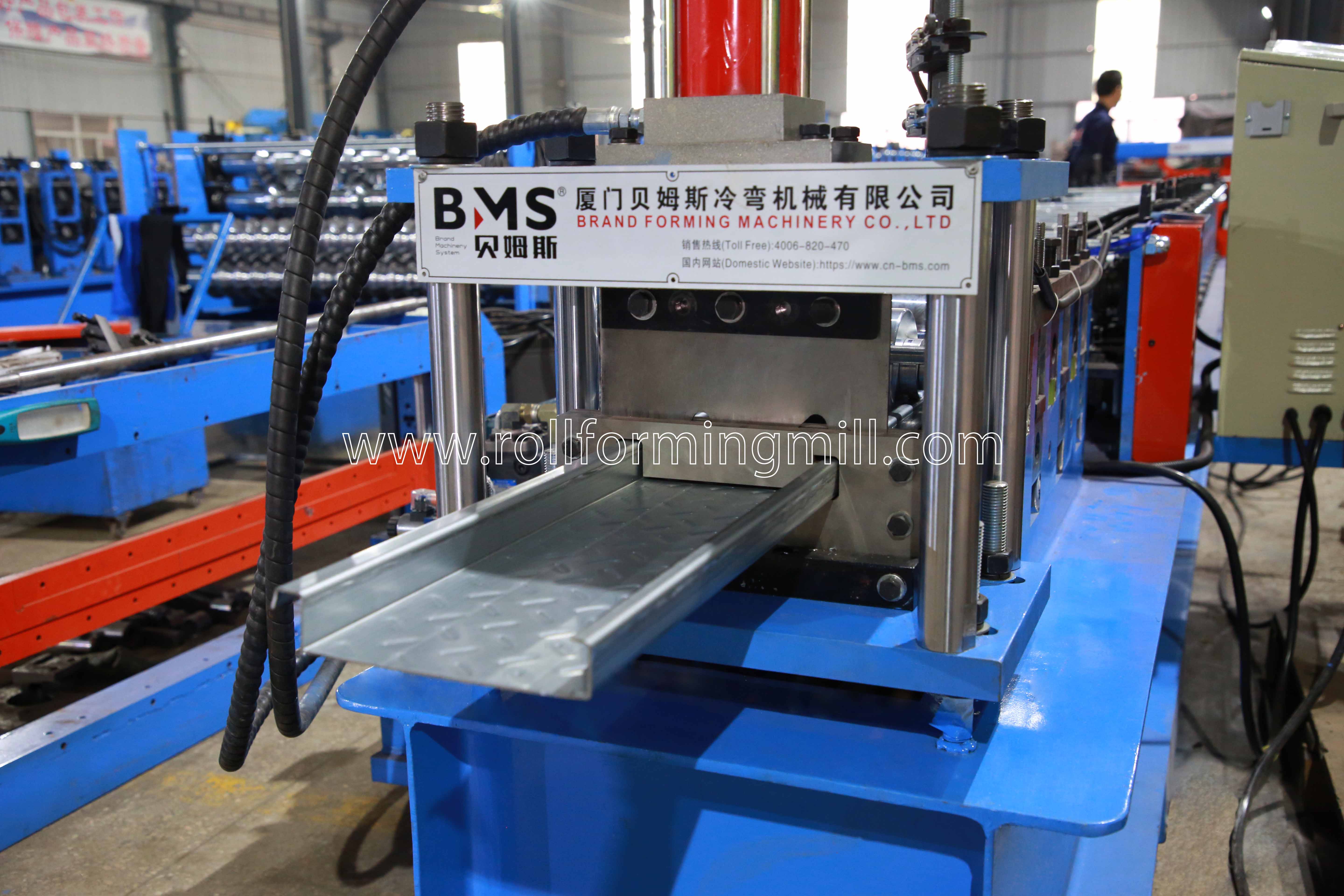

4) Hydraulique Coupe-poste

Poste à couper, arrêt de coupe, type de lame de coupe en deux pièces.
Moteur hydraulique:4KW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

Avec au moins un million de fois de vie coupée
La puissance de coupe est fournie par la station hydraulique du moteur principal

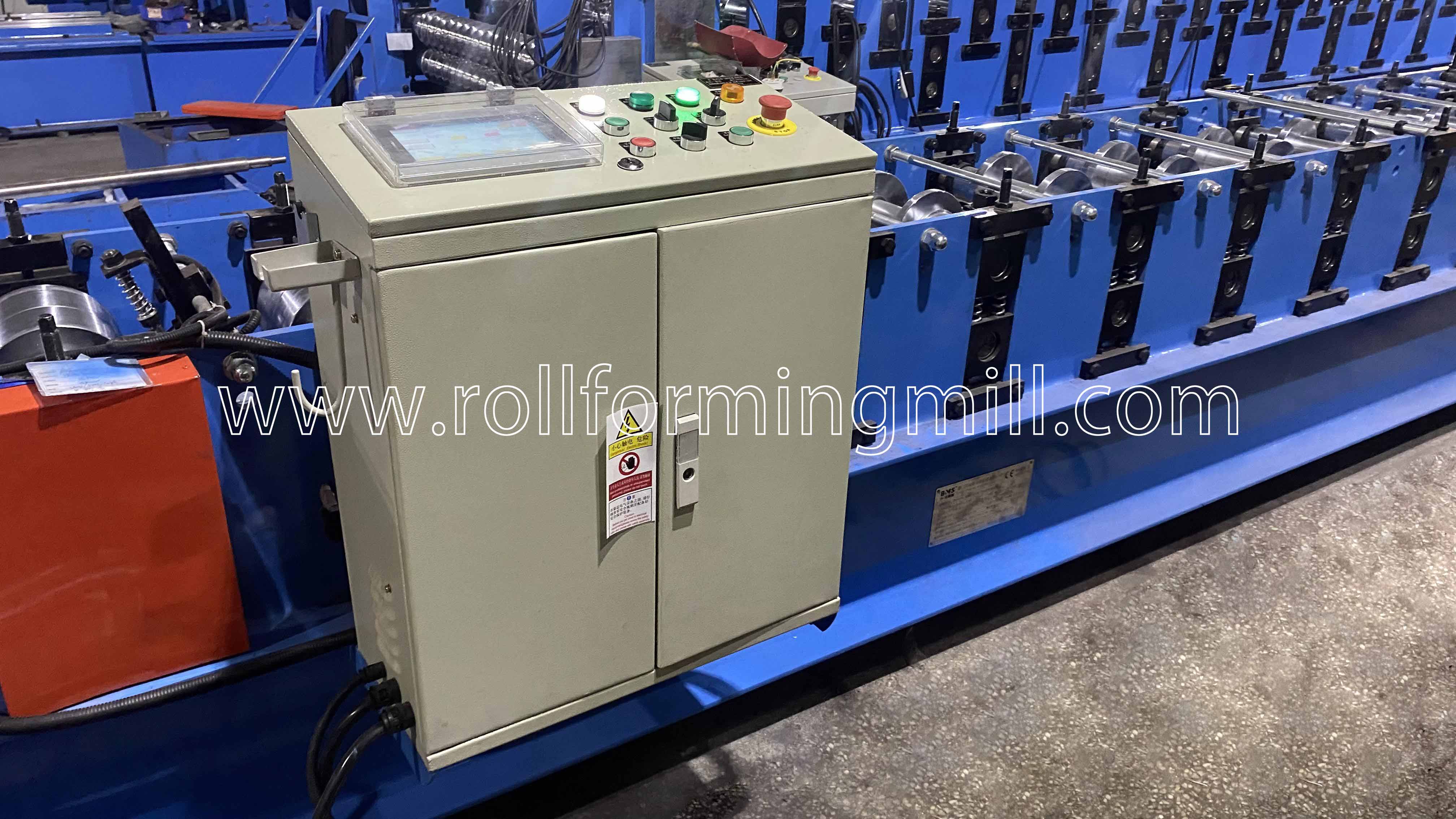

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

2023_02_11_16_45_IMG_7019

6) Quitter le rack:Trois unités

20200316171137_19269

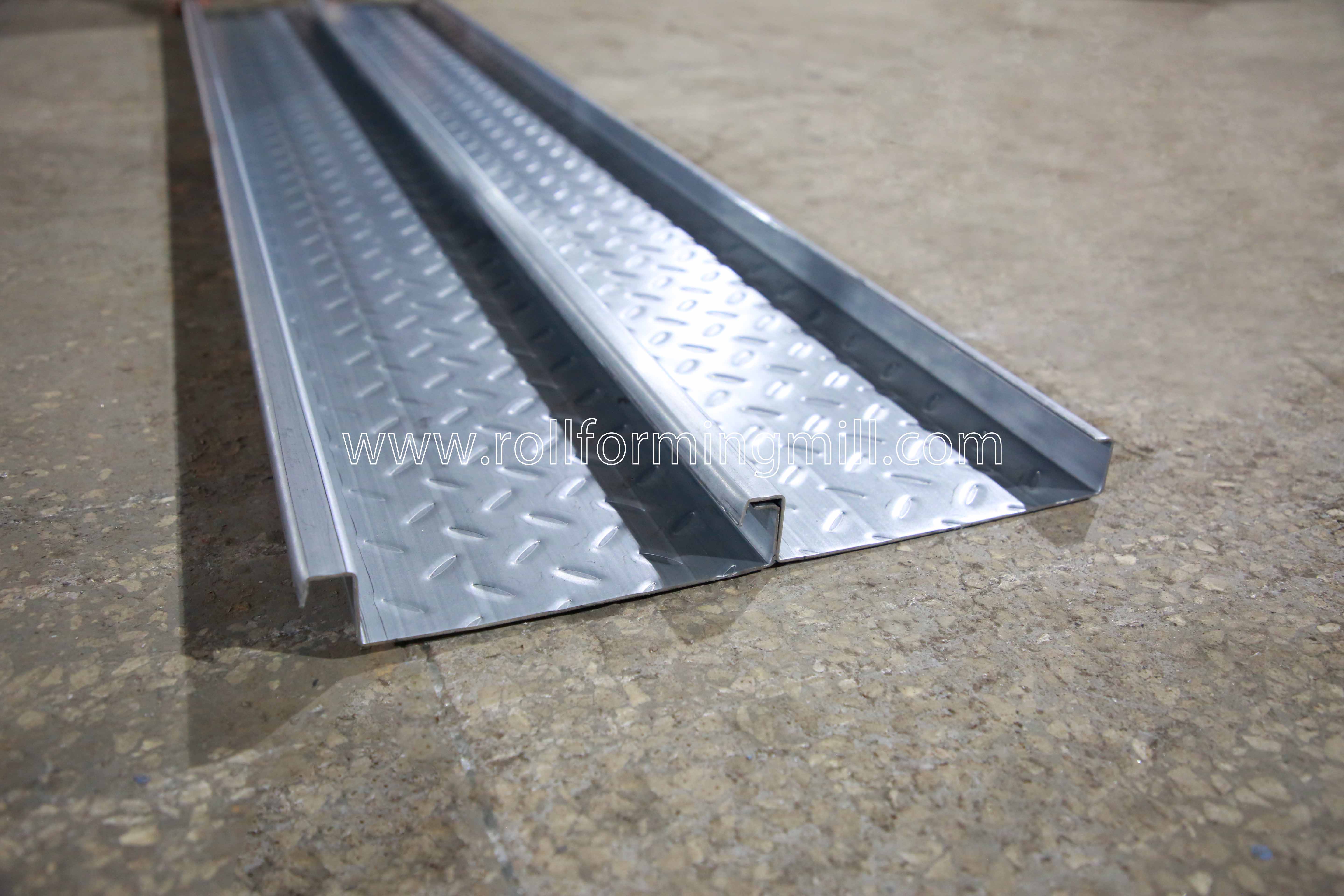

7) Exposition de produits

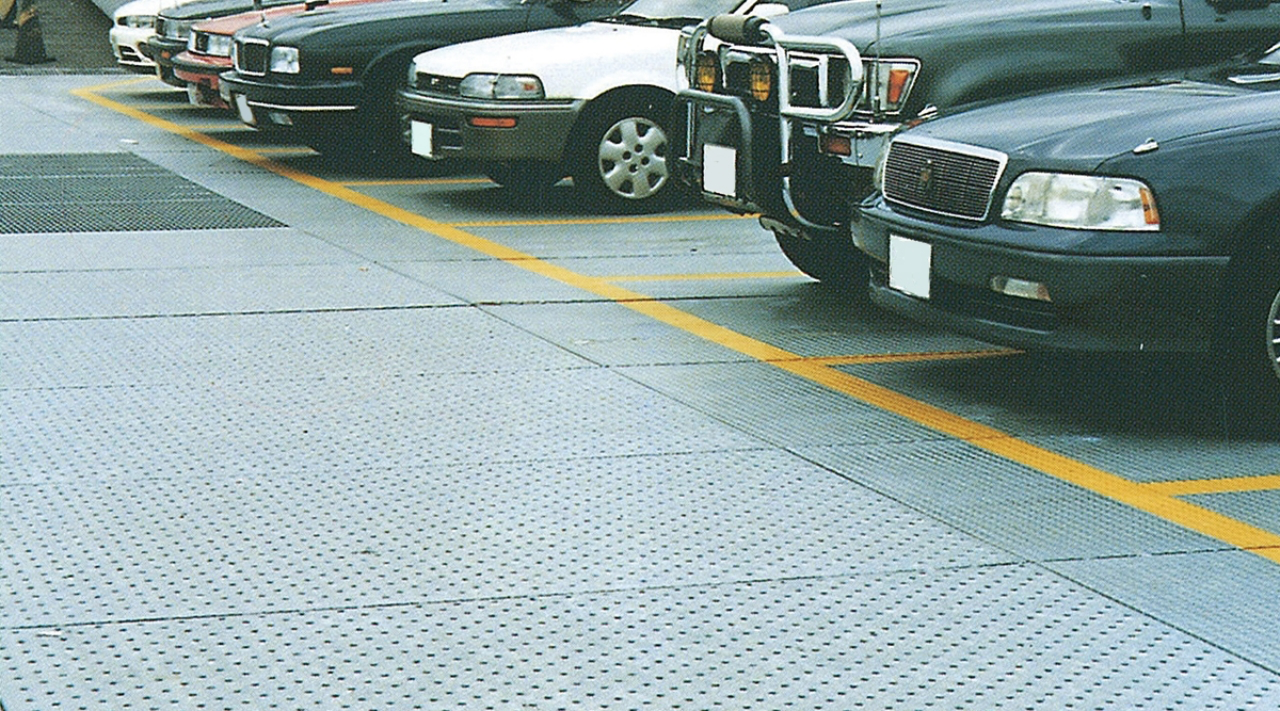

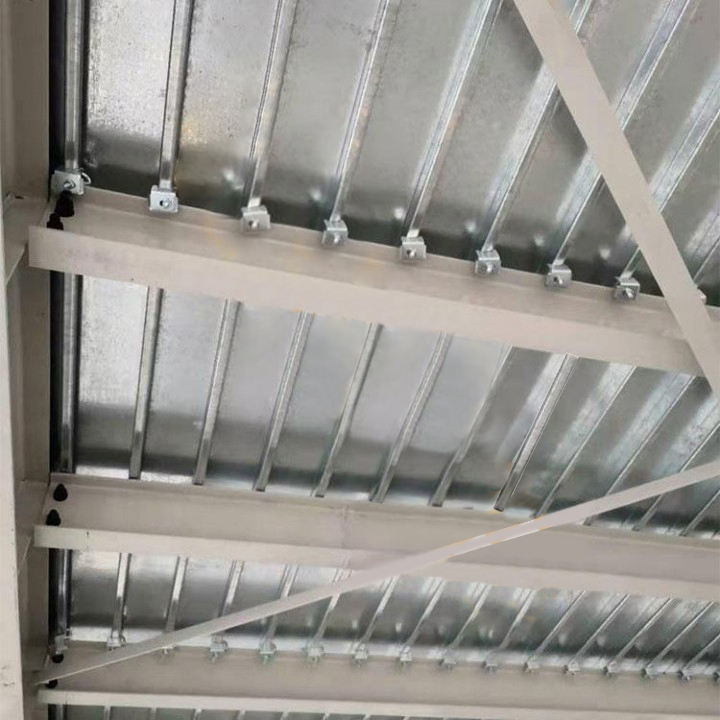

Dossier de candidature

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
