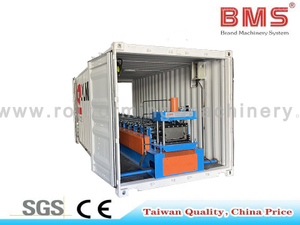

Machine de formage de rouleaux de toit en métal sans boulons Galvalume

Partager sur:

Machine de formage de rouleaux de toit en métal sans boulons Galvalume

Ventes chaudes au Japon, en Inde, en Thaïlande, aux Philippines, au Vietnam, etc.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX77-465
Marque de produit:
BMS

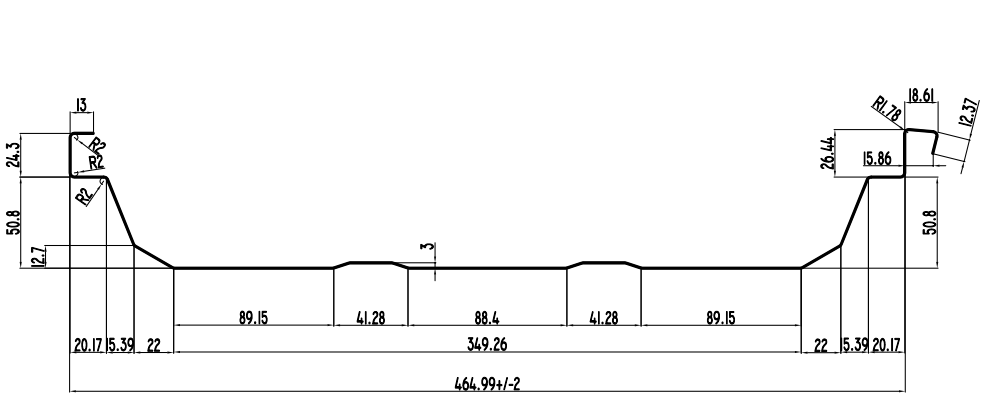

Profil

%RSQ3EVM97W1HWTAVLRK0V

Description du produit

Matériel	Matériel applicable	Galvalume
	Épaisseur de matériau	0,5-0,7 mm
	Avec limite d'élasticité	550Mpa
Bobine	Largeur d'alimentation	650mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.3 tonnes.
Machine	Châssis de base	Acier de type H400 par soudure.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	Acier 45#, revêtement en chrome dur
	Station à rouleaux	18 étapes pour former
	Diamètre de l'arbre	ф75mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	7,5 kW, contrôle de vitesse de fréquence.
	Moteur de pompe pour coupeur	4KW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. L'équipement est léger et agile, ce qui convient aux travaux avec des toits très longs, des formes complexes ou les deux. Le profilage BMS sur site réduit les risques liés au transport et à la manipulation de panneaux très longs, élimine les joints de marche et de dilatation et permet des opérations précises. adéquation de la production avec les calendriers d'installation.

2. Le profil à joint debout produit utilise un joint roulé à 360° pour garantir l'étanchéité aux intempéries;Assortissez-le au support coulissant, de sorte que l'ensemble du système de toiture ait une fonction de compensation parfaite pour la dilatation thermique et la contraction à froid ;

3. Ventes chaudes au Japon, en Inde, en Thaïlande, aux Philippines, au Vietnam, etc.

Flux de travail

Dérouleur hydraulique 3T → Dispositif de pré-coupe manuel → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif de coupe de poteau hydraulique → Support de sortie

056T6YSR%8K1K)FZVY

Technique spécificationns

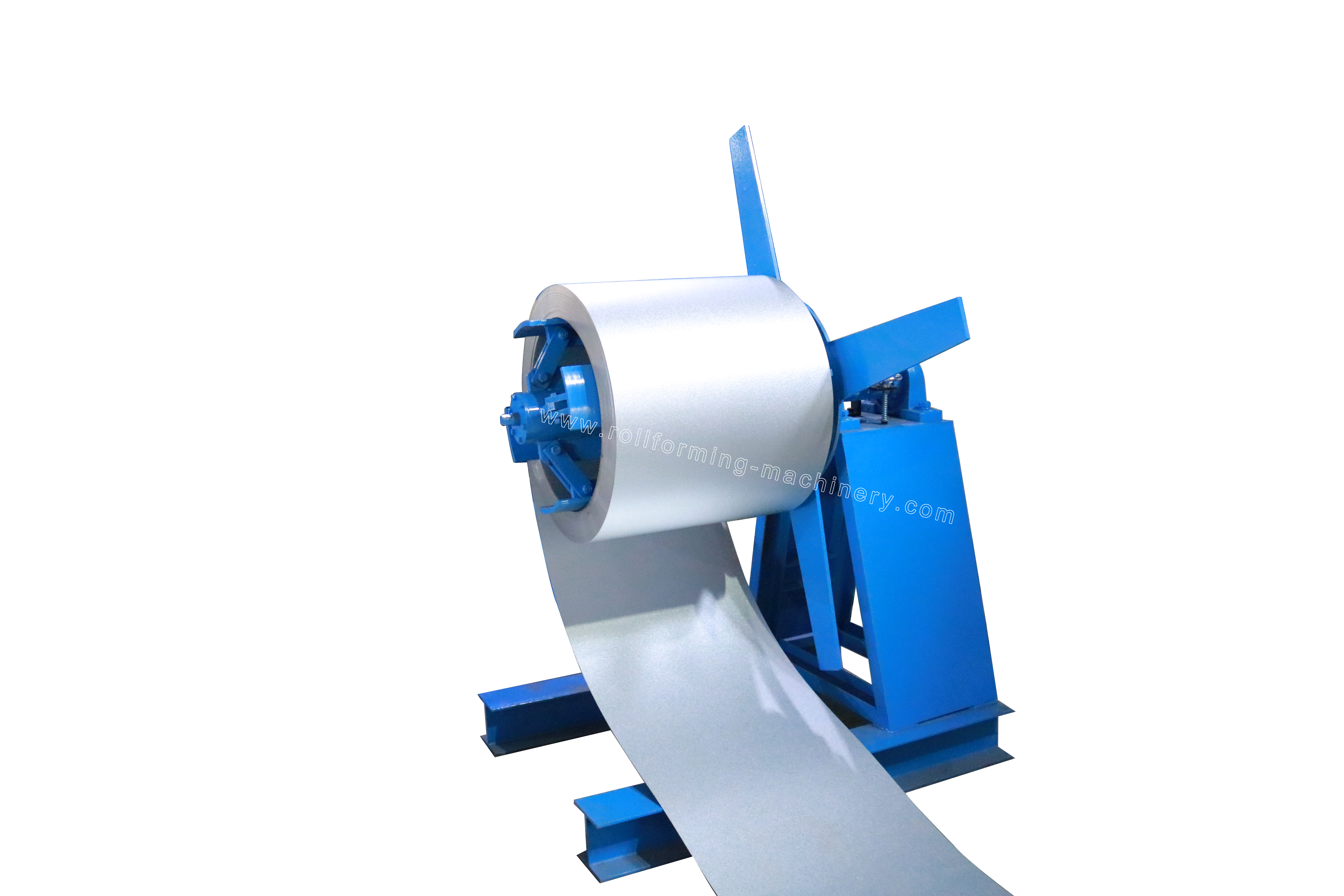

1) 3T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Alimentation automatique et dispositif d'arrêt automatique

Largeur d'alimentation maximale : 650mm

Moteur de pompe à huile :2,2 kW

Capacité:Max.3 tonnes

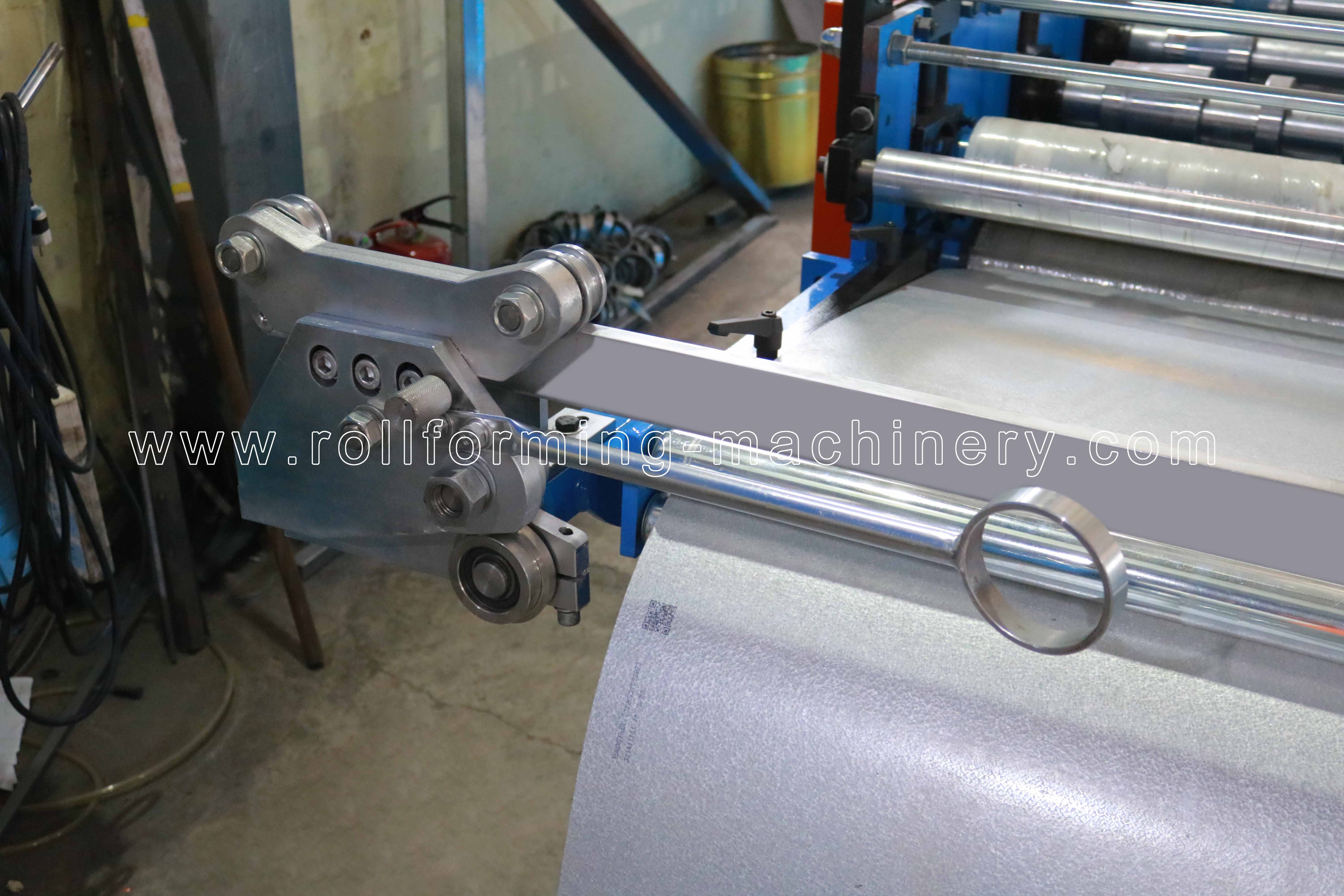

2) Pré-coupeur

Marque: GTC Original: Chine

Avec guide de matière d'alimentation, évitez de gaspiller du matériel

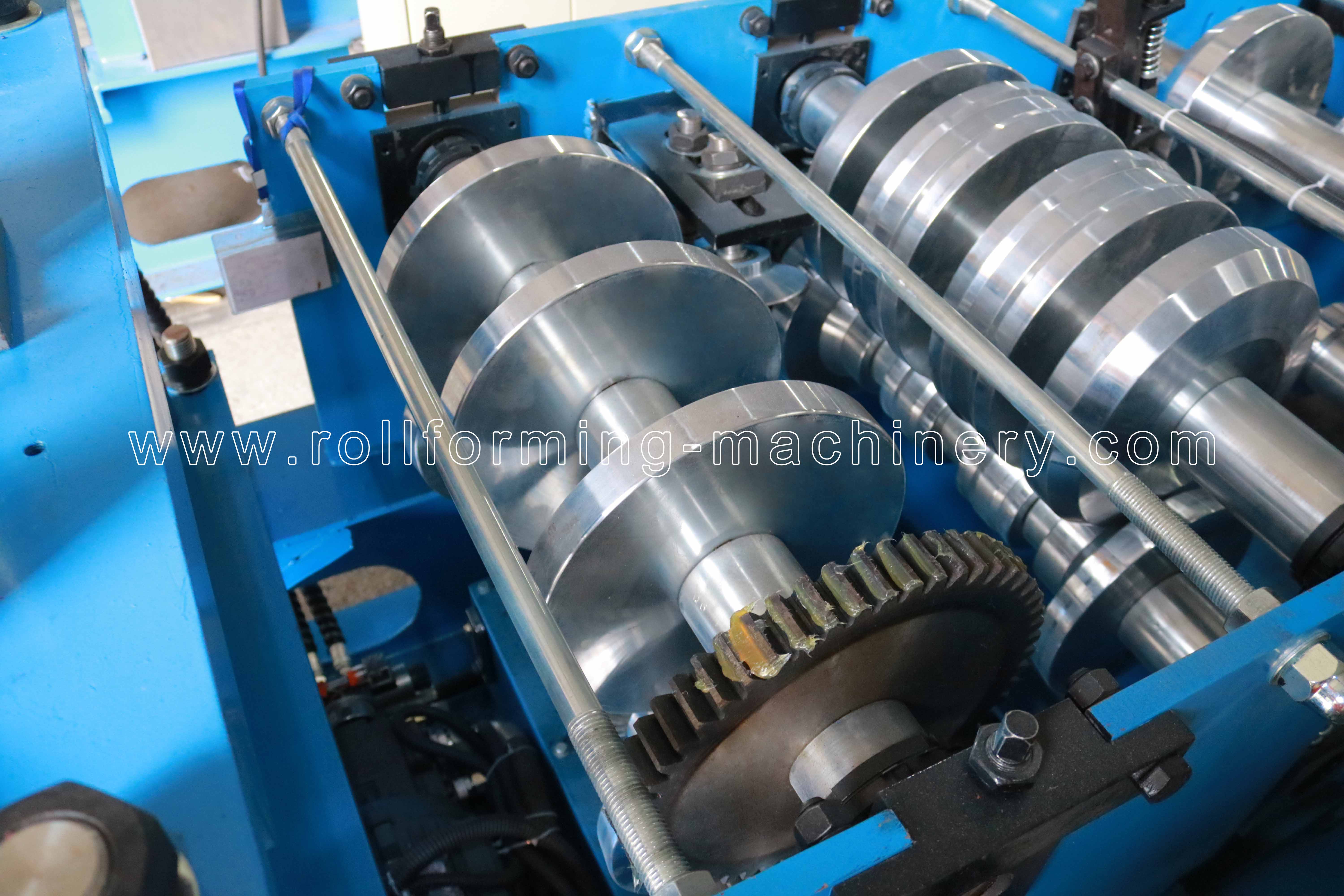

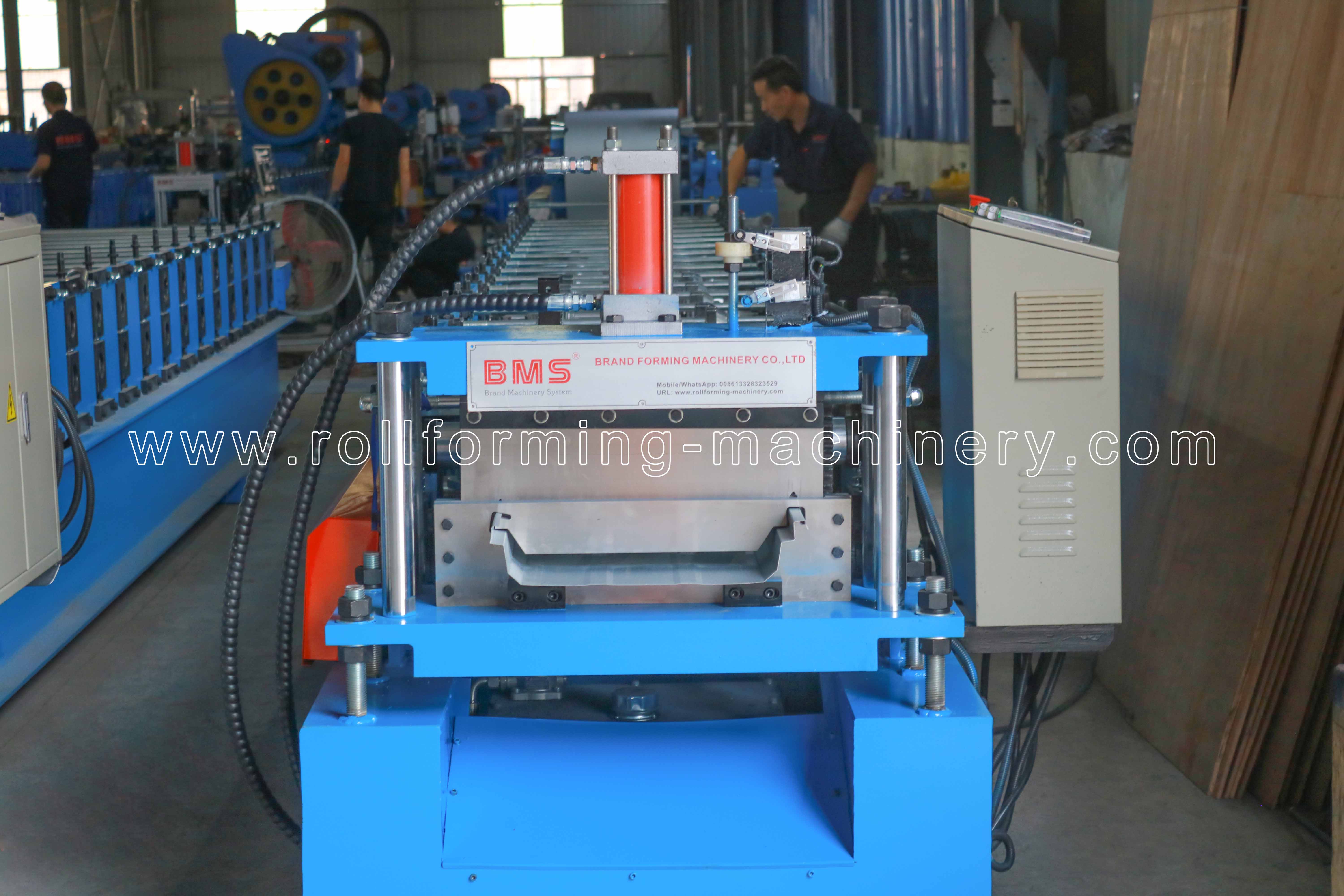

3) Machine principale

Rouleaux fabriqués de haute qualité Acier 45#, Tours CNC, Traitement thermique.

avec traitement noir ou revêtement chromé dur pour les options.

Cadre de carrosserie en 400#H taper l'acier par soudage

Vitesse de formage réelle : 20 m/min

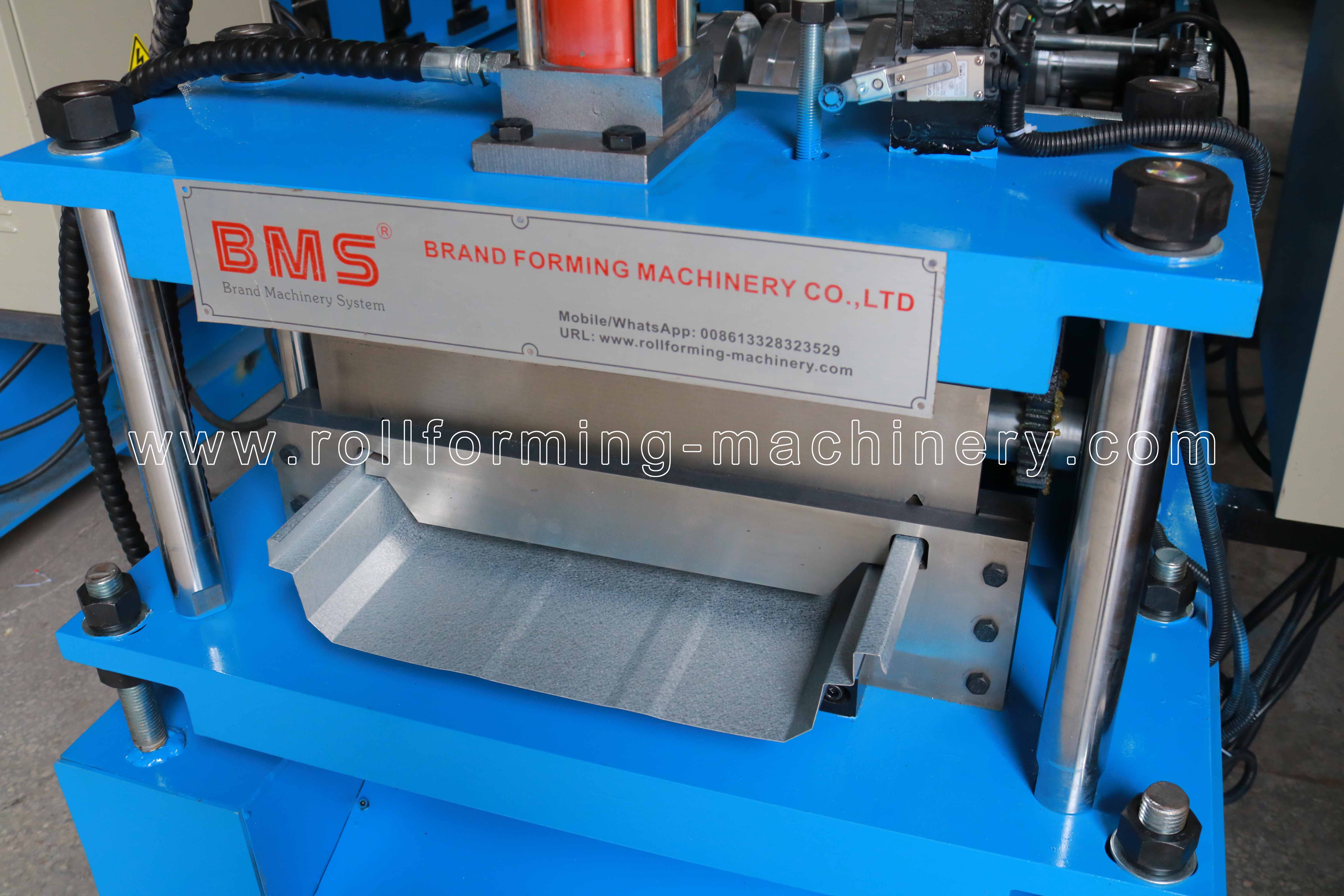

4) Hydraulique Coupe-poste

Poste à couper, arrêt de coupe, type de lame de coupe en deux pièces.
Moteur hydraulique:4KW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

Avec au moins un million de fois de vie coupée
La puissance de coupe est fournie par la station hydraulique du moteur principal

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

6) Quitter le rack:Trois unités

20200316171137_19269

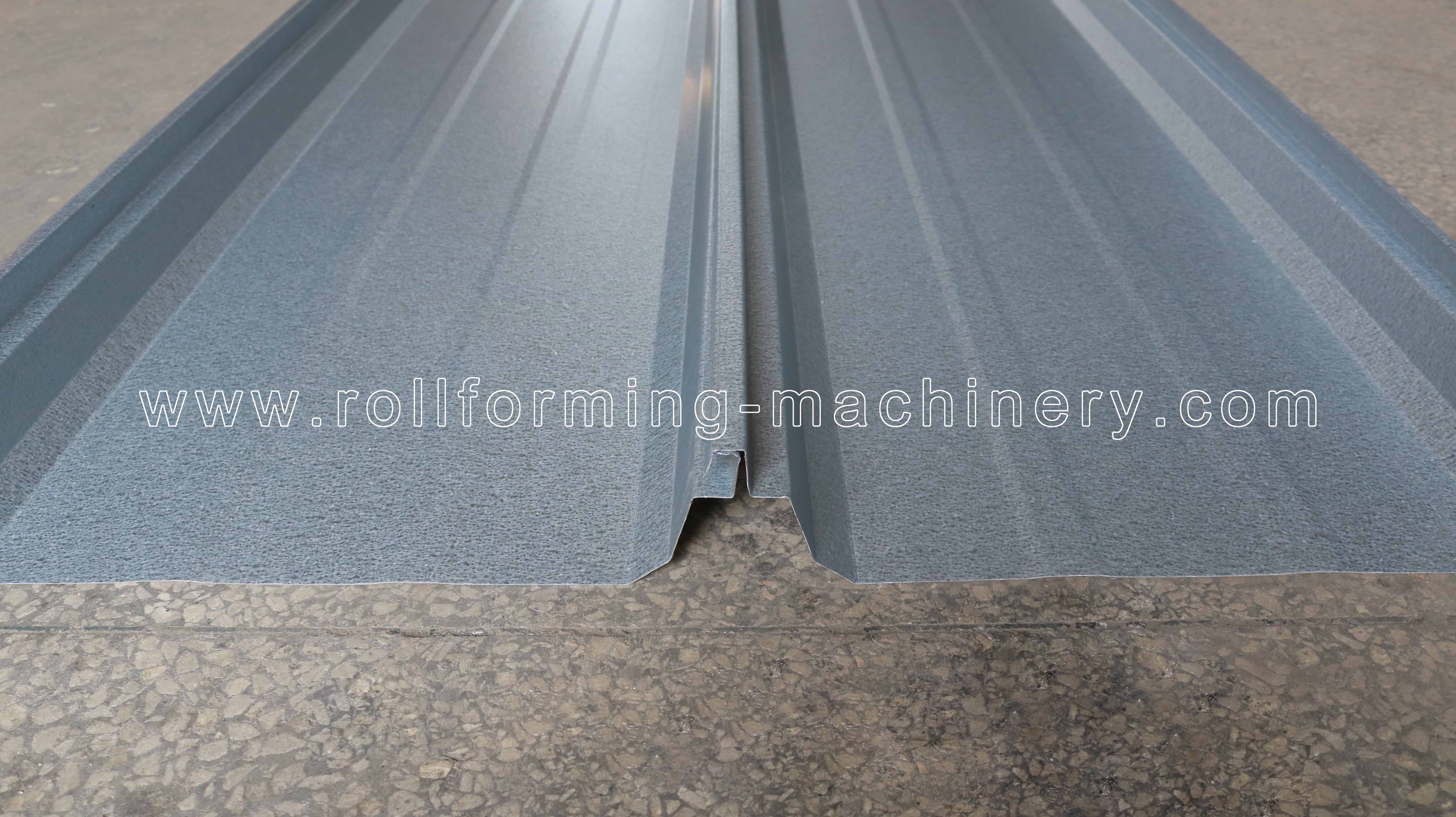

7) Exposition de produits

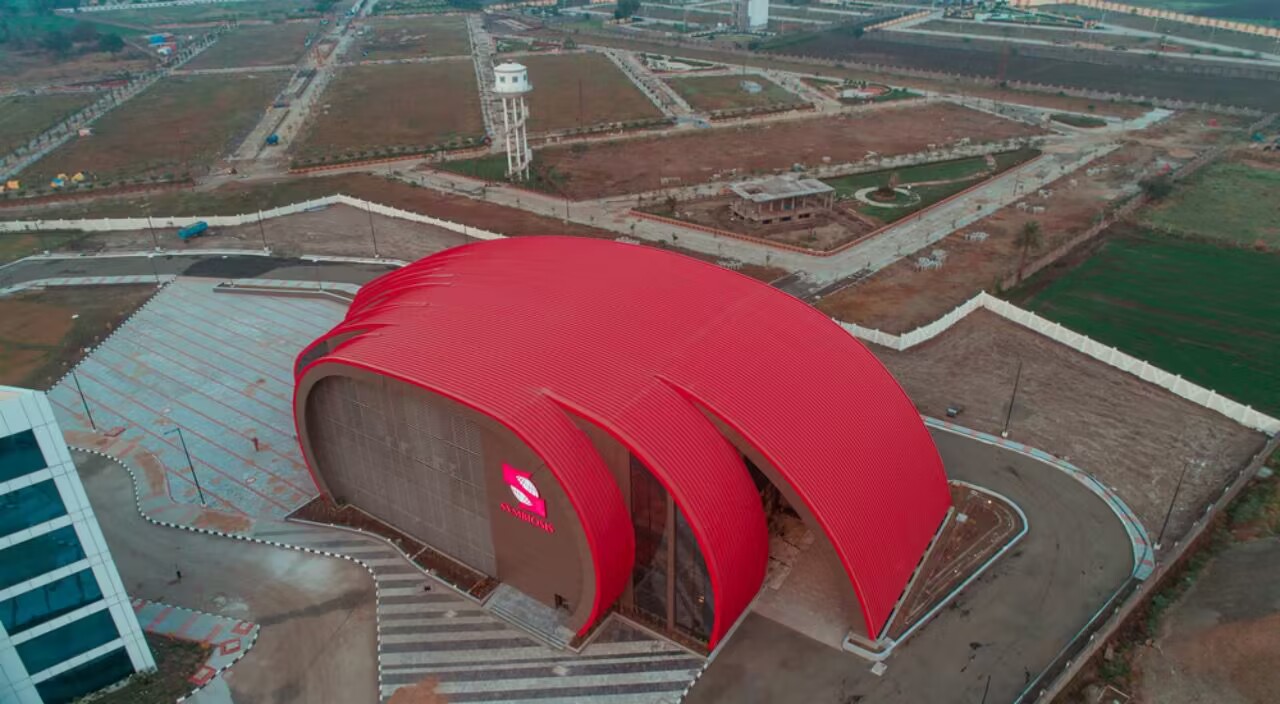

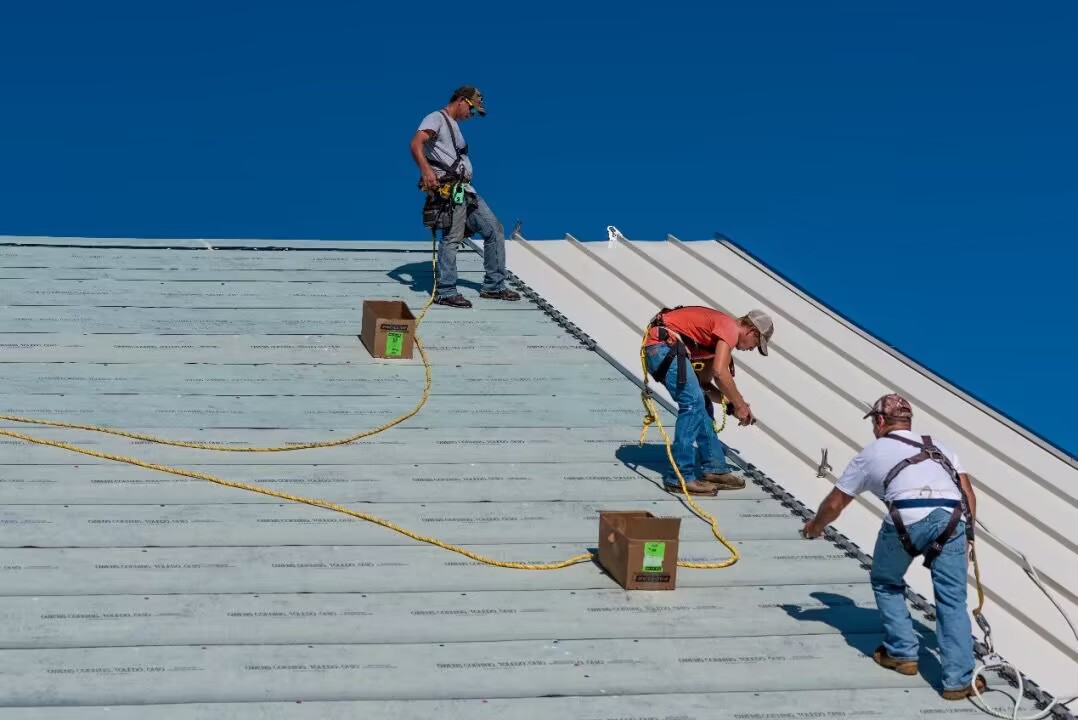

Dossier de candidature

53B23AC7-C62B-DB40-906E-60AC7F788F55

91C0FE35-8250-2676-0ED8-1D3CD22F0A15

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
