Machine de formage de rouleaux de persiennes architecturales en métal

Partager sur:

Machine de formage de rouleaux de persiennes architecturales en métal

Cette machine produit des persiennes pour ventiler et empêcher l'eau de pluie de pénétrer dans le bâtiment.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX457-100
Marque de produit:
BMS
code produit:
8455221000

Profil

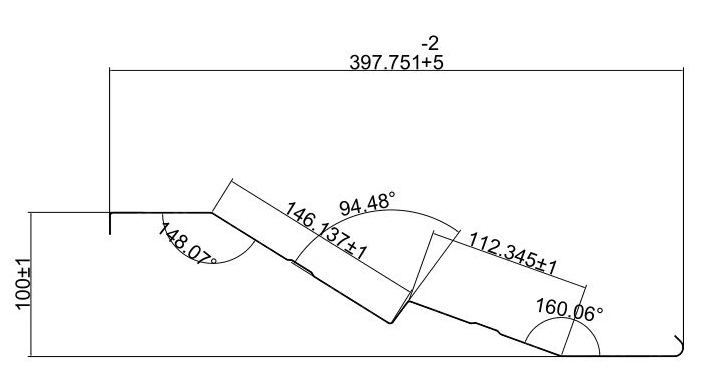

dessin

Description du produit

Matériel	Matériel applicable	PPGI
	Épaisseur du matériau	0,3-0,6 mm
	Avec limite d'élasticité	550Mpa
Bobine	Largeur d'alimentation	650mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max. 5 tonnes.
Machine	Cadre de base	Acier de type H400 par soudure.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	Acier 45#, revêtement en chrome dur
	Station à rouleaux	14 étapes pour former
	Diamètre de l'arbre	ф65mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	7,5 kW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	3,0 kW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. Cette machine produit des persiennes pour ventiler et empêcher l'eau de pluie de pénétrer dans le bâtiment

2. Dispositif de revêtement de film en option pour protéger la surface des profils et faire de la publicité sur le film.

3. L'outillage chromé dur peut former un matériau haute tension de 550 MPa pour une longue durée de vie.

4. Ventes chaudes en Thaïlande.

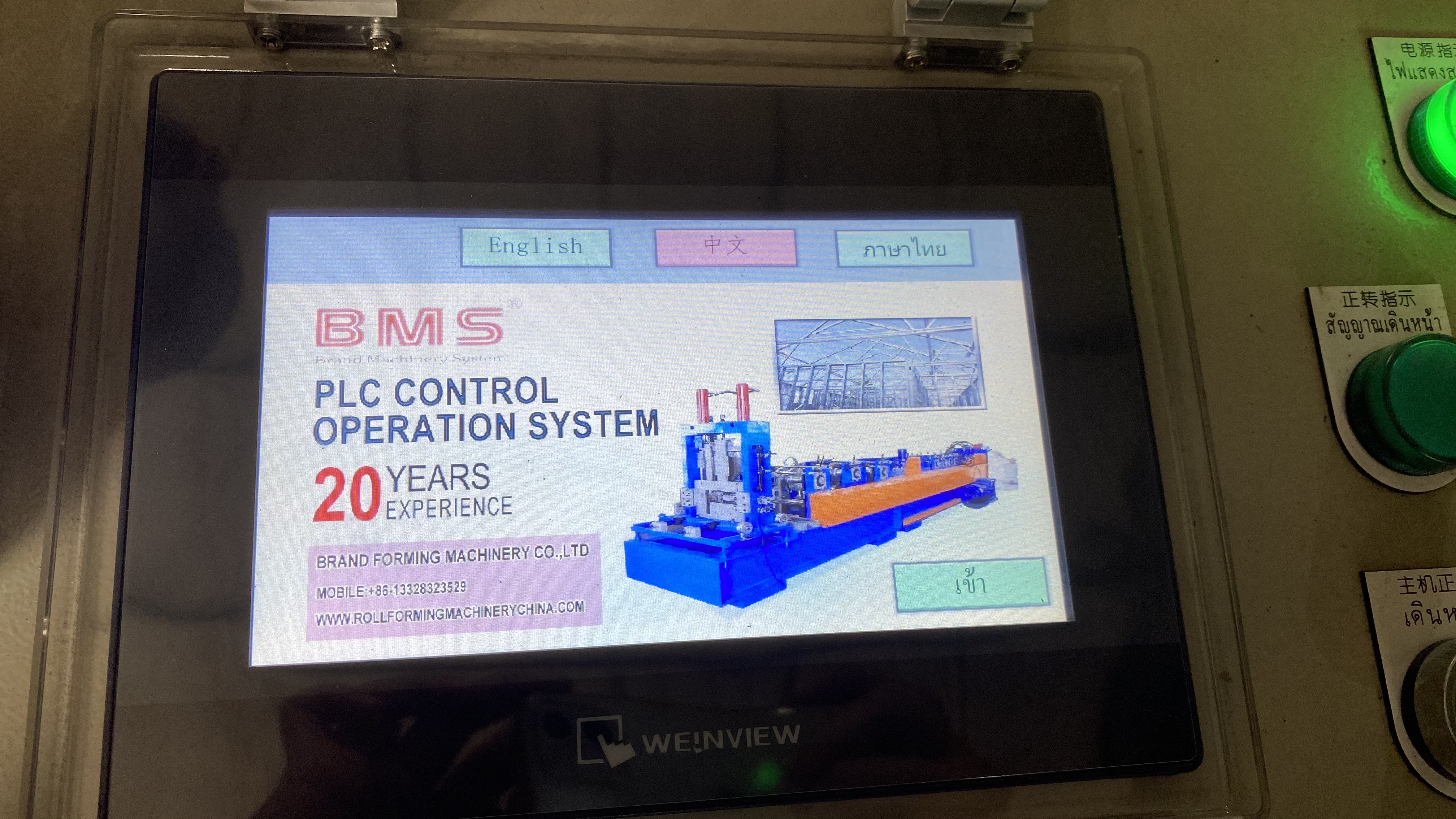

5. Interface d'opération PLC en chinois, anglais et thaïlandais

Interface d'opération PLC en chinois, anglais et thaïlandais

Flux de travail

Dérouleur hydraulique 5T → Dispositif de pré-coupe manuel → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Dispositif de coupe de poteau hydraulique → Support de sortie

056T6YSR%8K1K)FZVY

Technique spécificationns

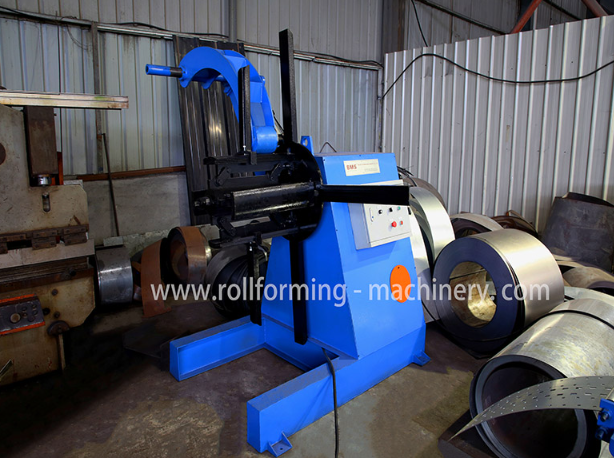

1) 5T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Largeur d'alimentation maximale : 650mm

Plage d'identification de bobine :470 ± 30 mm,Diamètre extérieur :1500mm

Moteur de pompe à huile :3,0 kW

Capacité:Max.5 tonnes

Ajoutez une puissance d'alimentation automatique et un dispositif d'arrêt automatique

Dérouleur

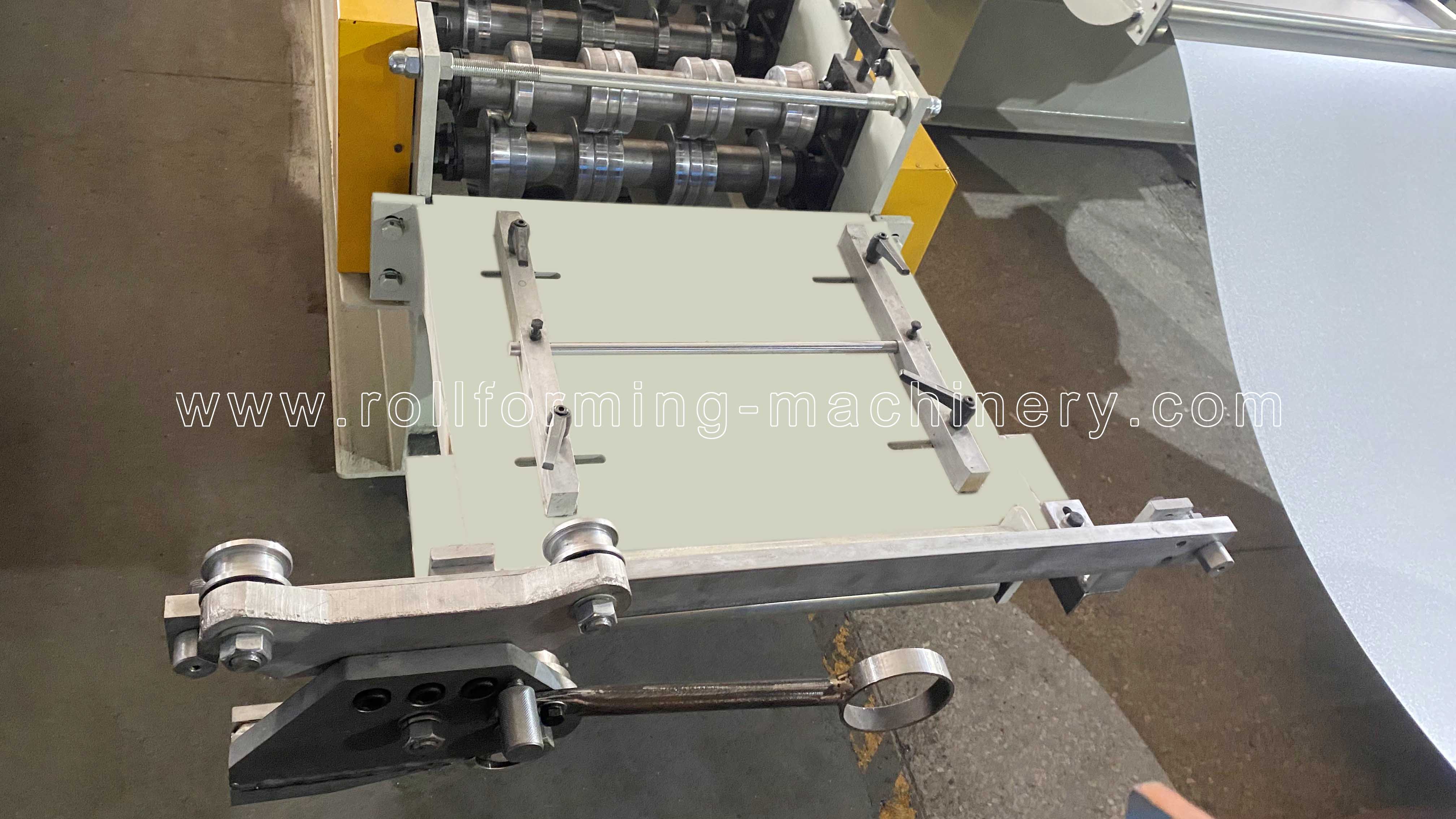

2) Pré-coupeur

Avec guide de matière d'alimentation, évitez de gaspiller du matériel

Pré-coupeur

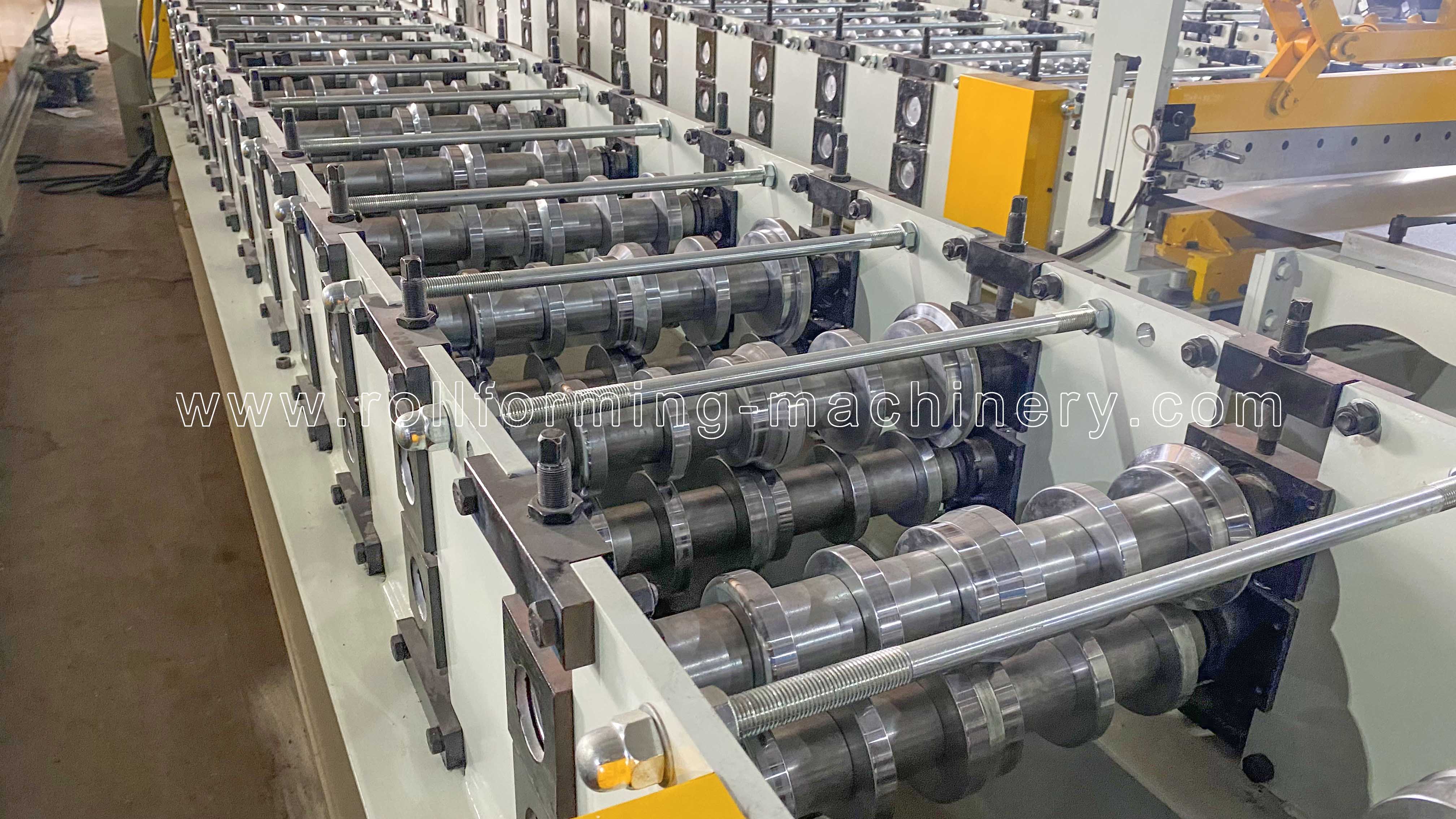

3) Machine principale

Rouleaux fabriqués de haute qualité Acier 45#, Tours CNC, Traitement thermique.

avec traitement noir ou revêtement chromé dur pour les options.

Cadre de carrosserie en 400#H taper l'acier par soudage

Vitesse de formage réelle : 12-15 m/min

laminoir à profiler

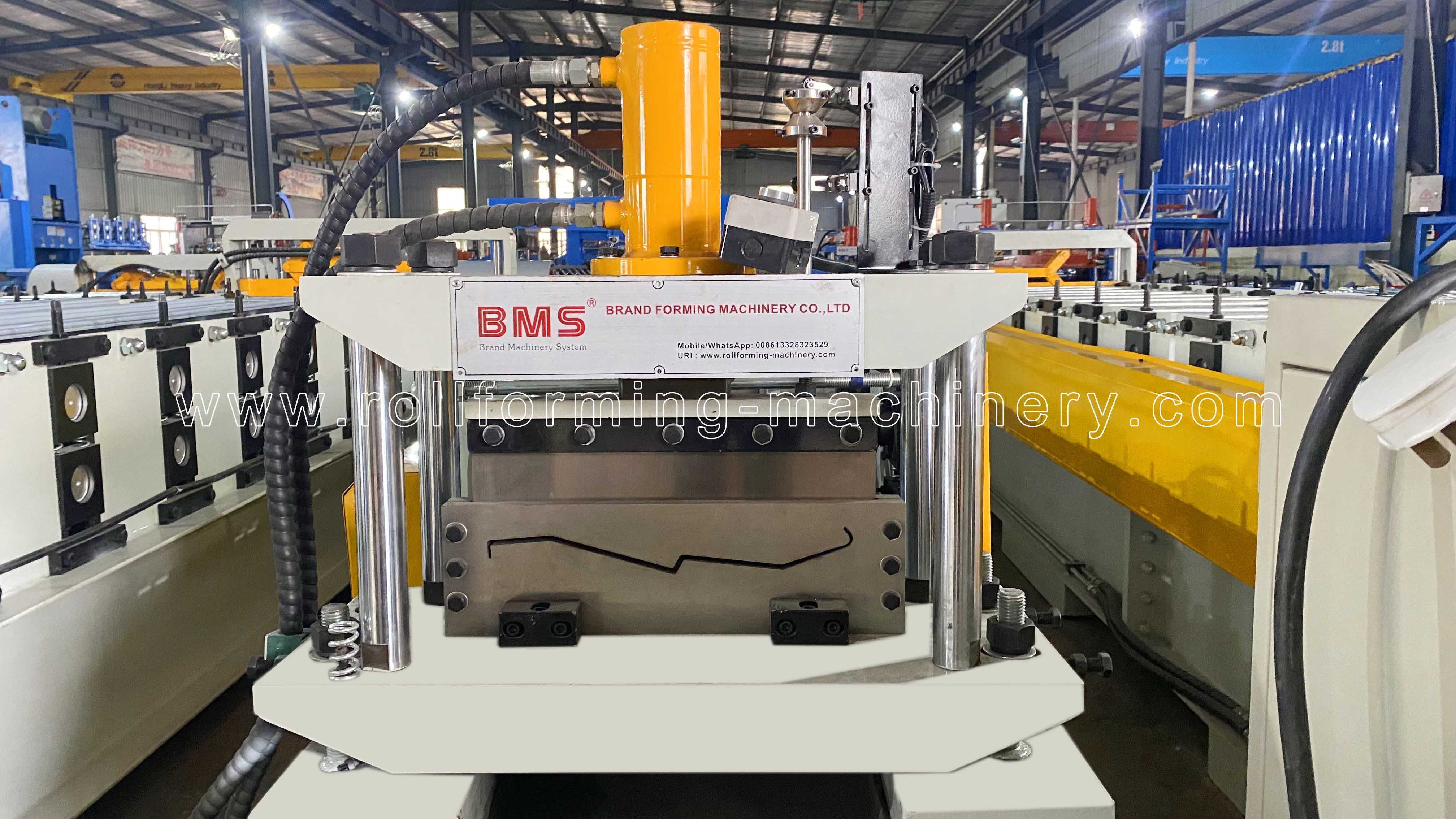

4) Hydraulique Coupe-poste

Poste à couper, arrêt de coupe, type de lame de coupe en deux pièces.
Moteur hydraulique :3,0 kW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

Avec au moins un million de fois de vie coupée
La puissance de coupe est fournie par la station hydraulique du moteur principal

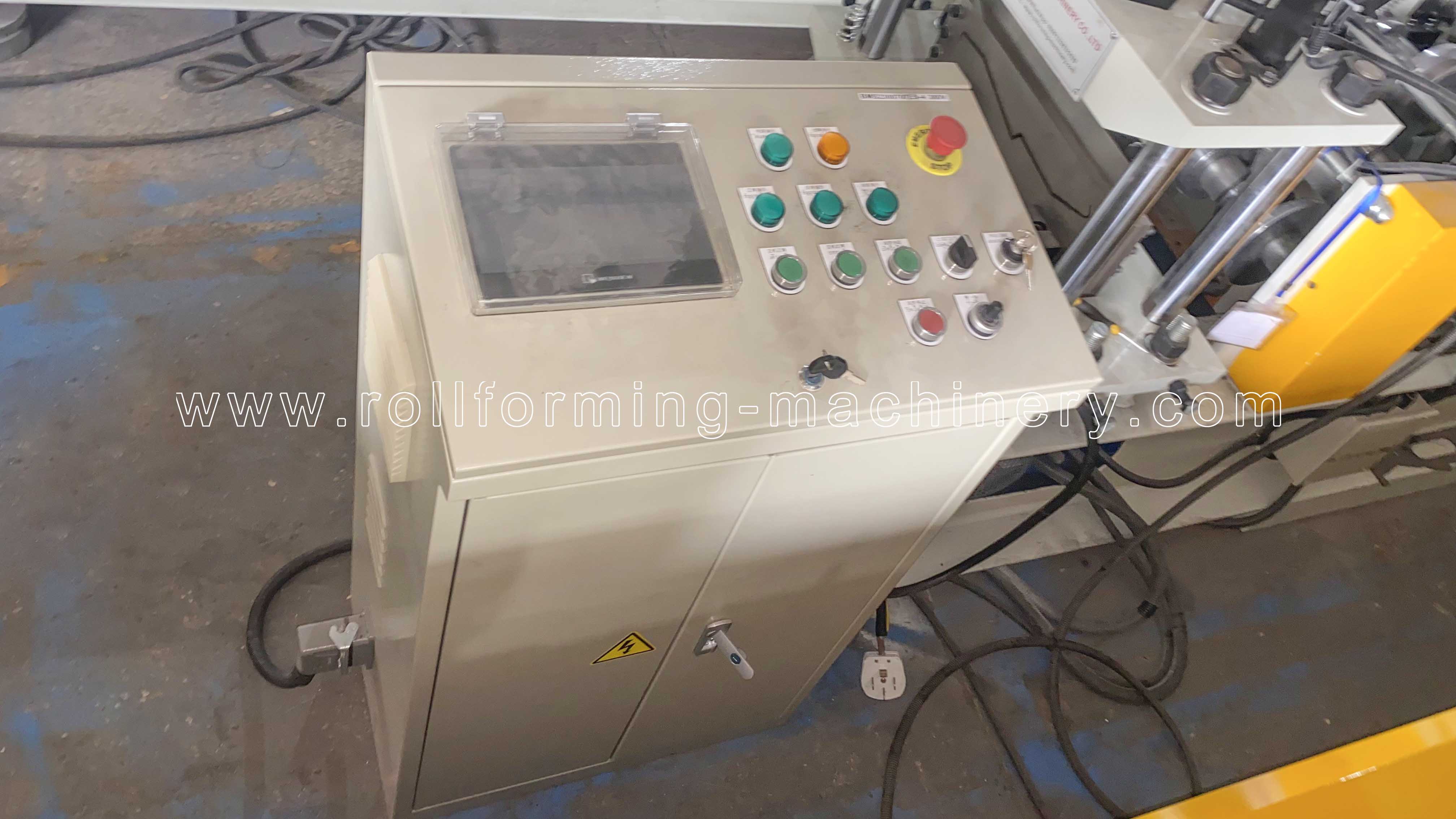

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

Armoire de contrôle PLC

6) Quitter le rack:Trois unités

20200316171137_19269

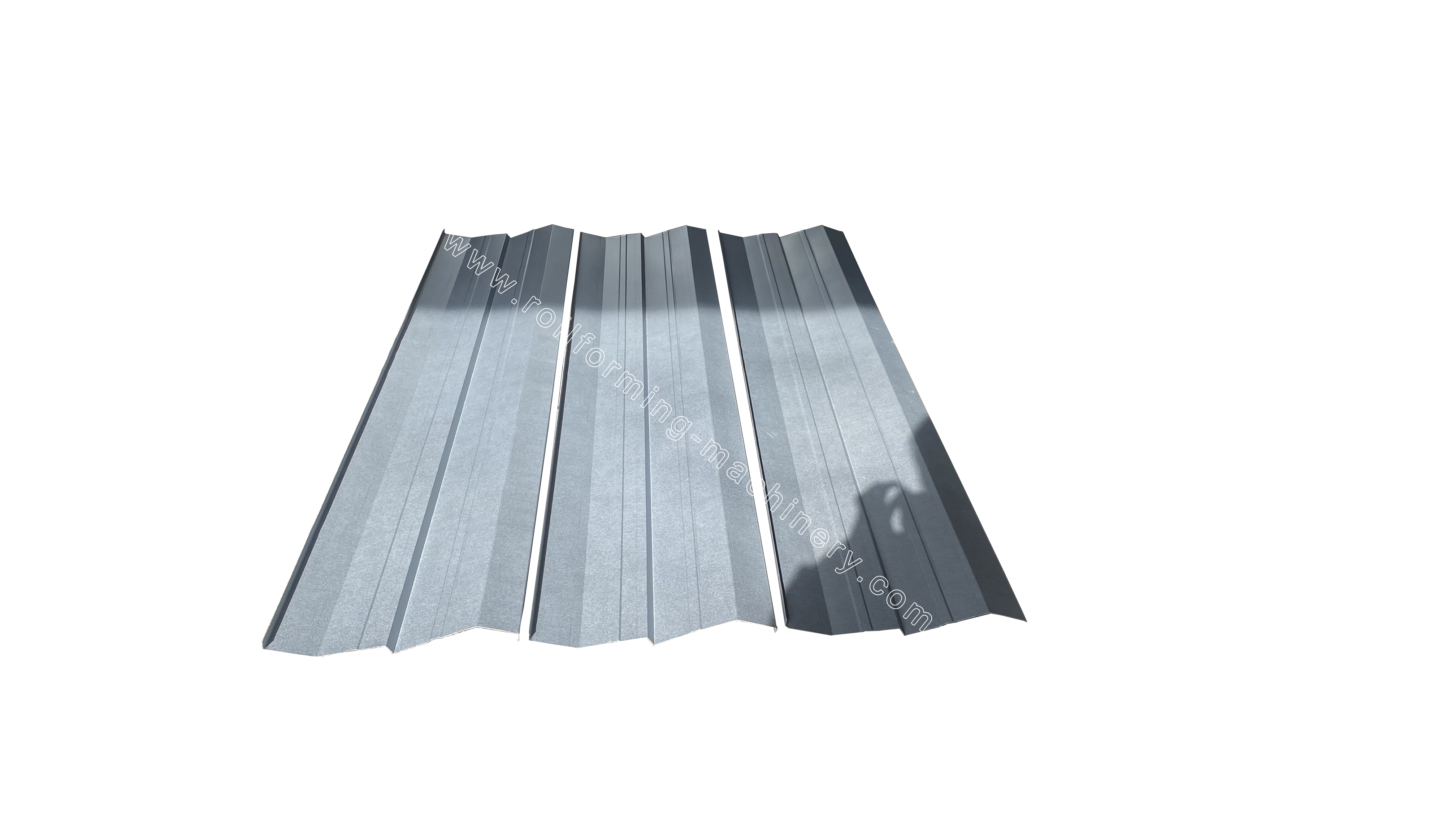

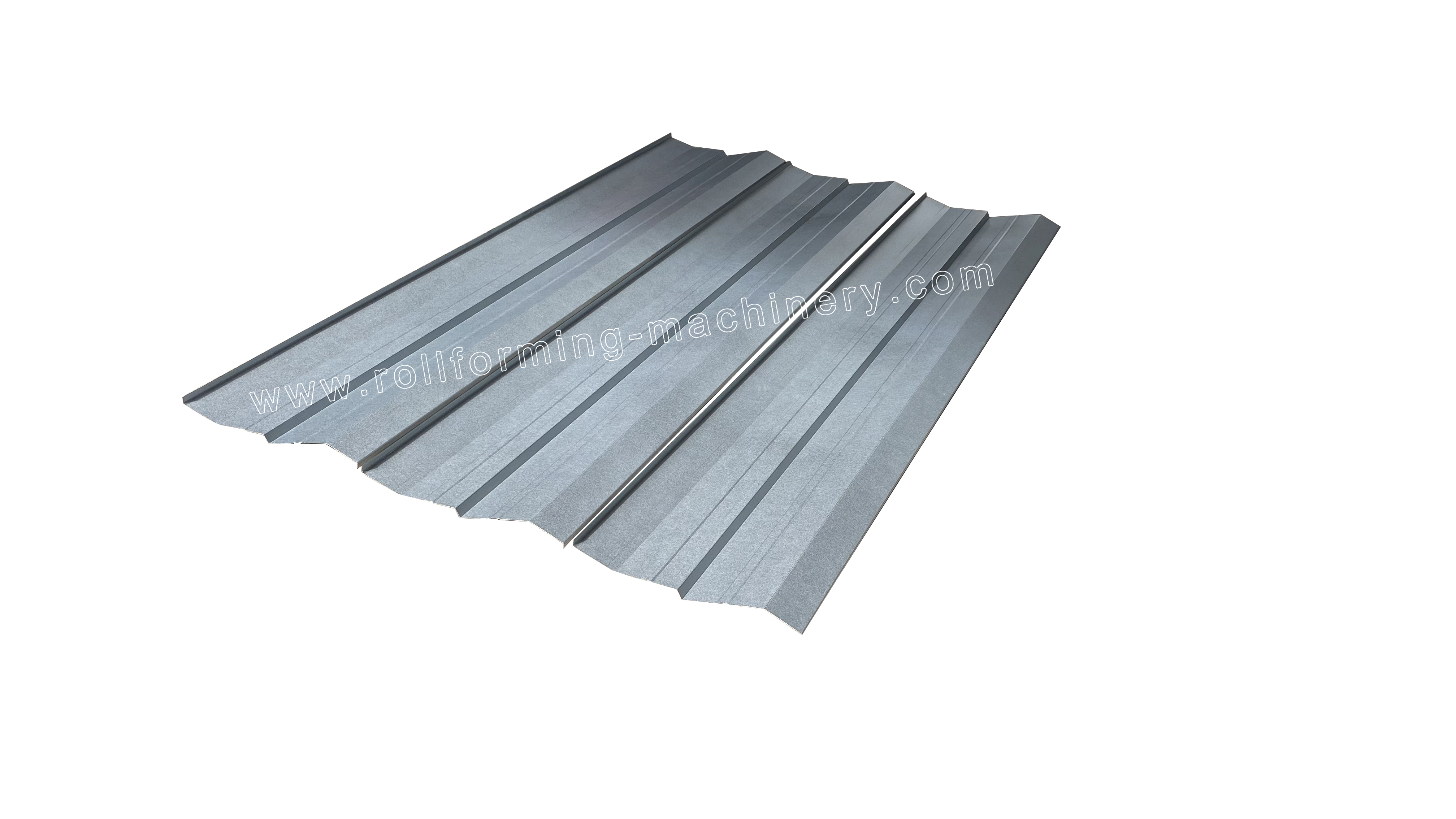

7) Exposition de produits

Dossier de candidature

Cas d'application de la machine de formage de rouleaux de persiennes architecturales

Emballage et expédition

Méthode d'emballage :Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
