Machine de formage de profilés de toiture Spandek 1220

Partager sur:

Machine de formage de profilés de toiture Spandek 1220

Modèle populaire des Philippines

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX22-1060
Marque de produit:
BMS

Profil

72ab089cb9b8853d9e4a78e8db5564f5

Description du produit

Matériel	Matériel applicable	Acier galvanisé (GI)
	Épaisseur de matériau	0,3-0,8 mm
	Avec limite d'élasticité	235-345Mpa
Bobine	Largeur d'alimentation	1250
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.5 tonnes.
Machine	Châssis de base	H450
	Matériau du rouleau	Acier 45#, tours CNC, traitement thermique.
	Station à rouleaux	20 étapes pour se former
	Diamètre de l'arbre	ф75mm, traitement haute fréquence
	Vitesse de formage	15-20 m/min
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	7,5 kW, contrôle de vitesse de fréquence.
	Moteur de pompe pour coupeur	4KW
Système de contrôle PLC	Onduleur	Schneider
	Écran tactile	Schneider
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. Ventes chaudes aux Philippines.

2. Outillage chromé dur pour une longue durée de vie.

3. Machine à courber et à sertir les tôles de toit en option

4. Empileur automatique en option, améliore l'efficacité du travail.économisez sur les coûts de main-d’œuvre et vous aidez à améliorer votre avantage concurrentiel.

Flux de travail

Dérouleur manuel → Dispositif de pré-découpe manuel→Dispositif de guidage d'alimentation →Système de formage de rouleaux→ Dispositif de coupe de poteau hydraulique → Rack de sortie → Système de contrôle PLC

Technique spécificationns

1) 5 tonnes Dérouleur manuel : un ensemble

Non alimenté, contrôle manuel du rétrécissement et de l'arrêt de l'alésage intérieur de la bobine d'acier

Max.largeur d'alimentation : 1250 mm, plage d'identification de bobine 508 mm ± 30 mm

Capacité: 5 tonnes 20170302162251_29038

2) Dispositif de pré-découpe manuel

Évitez de gaspiller du matériel.

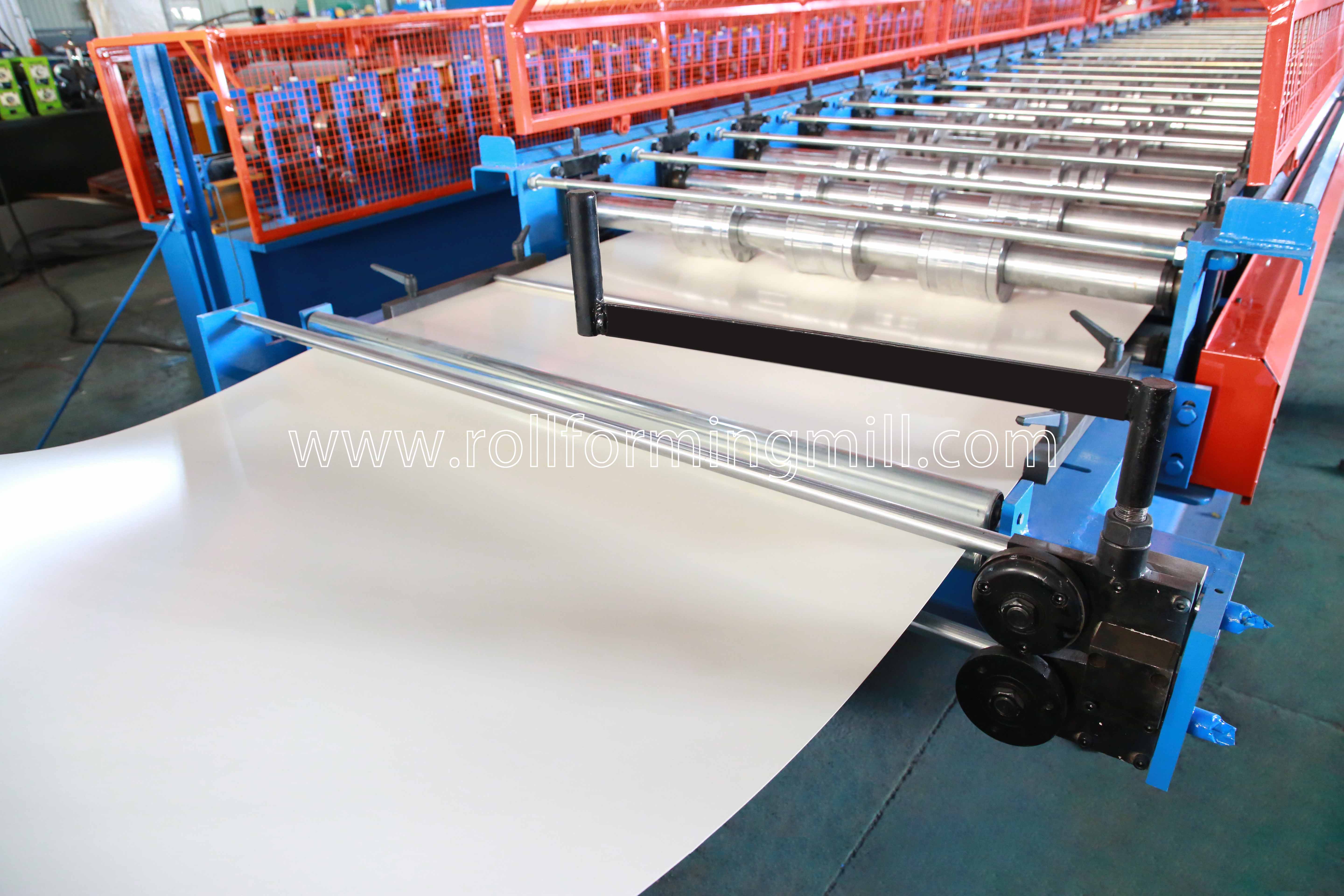

3) Dispositif de guidage d'alimentation

Le guideLa position de chargement peut être ajustée manuellement pour une alimentation appropriée du matériau.

016A6398

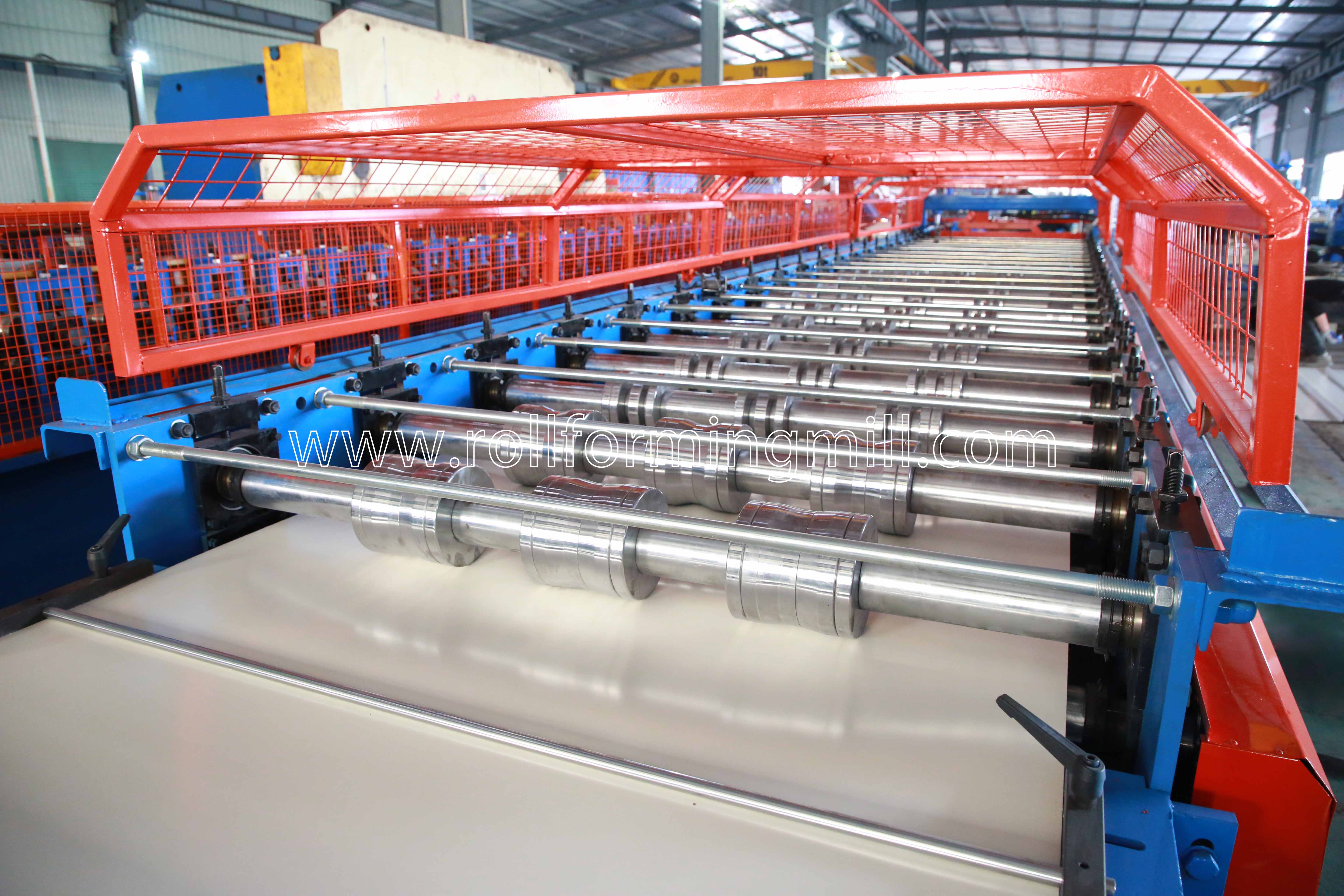

4) Machine principale

Rouleaux fabriqués à partir de acier 45 #, Tours CNC, Traitement Thermique.

Arbres fabriqués à partir de Acier 45#,Trempe et revenu, chrome dur

Cadre de carrosserie en 450#H taper l'acier par soudage

2023_03_14_10_46_IMG_8047

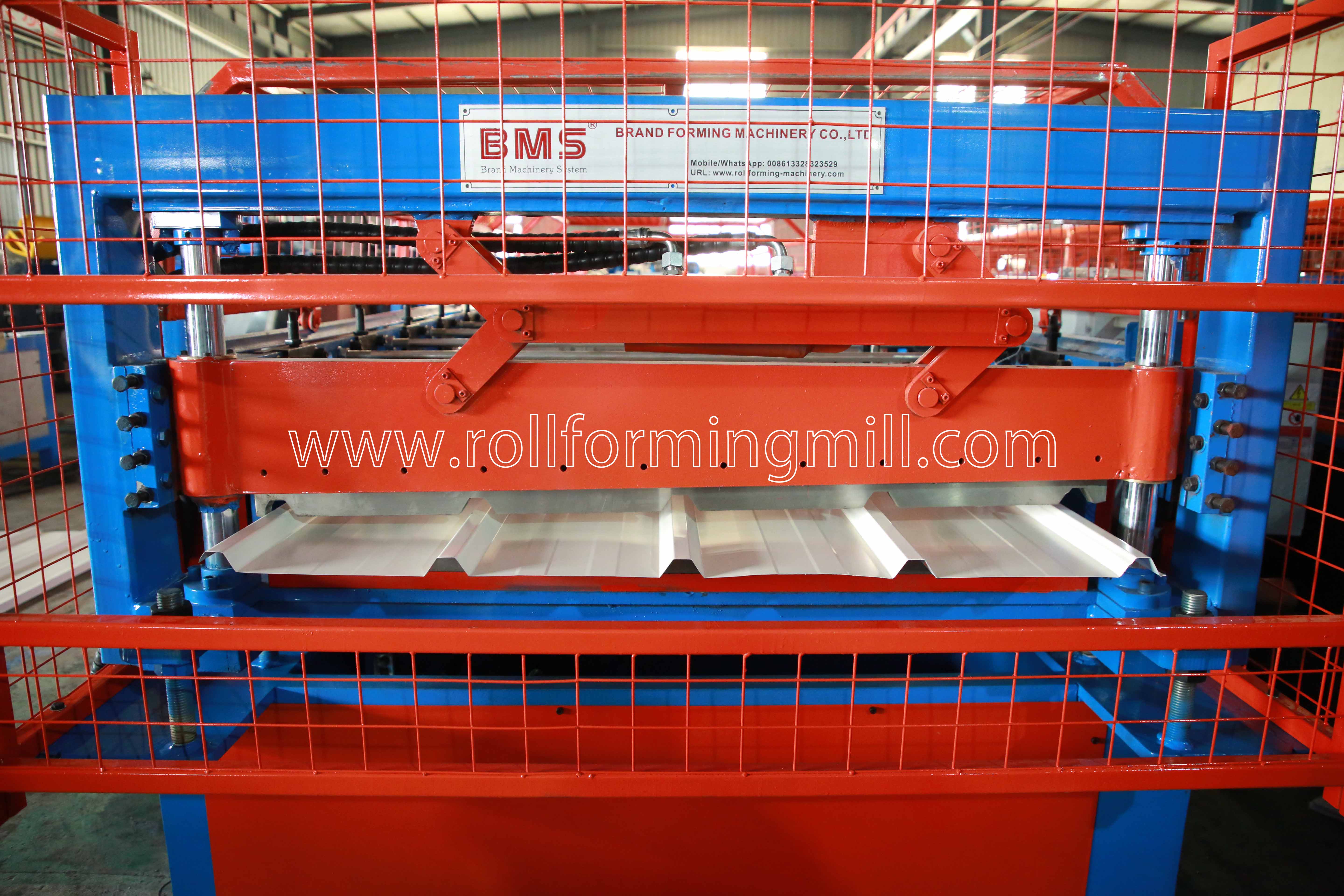

4) Dispositif de coupe de poteaux hydraulique

Fabriqué en acier moulé de haute qualité Cr12MoV,avec traitement thermique,HRC58-62

Cadre de coupe fabriqué à partir d'une plaque d'acier de haute qualité de 20 mm par soudage

Moteur hydraulique:4KW, Plage de pression hydraulique : 0-16 Mpa

016A6418

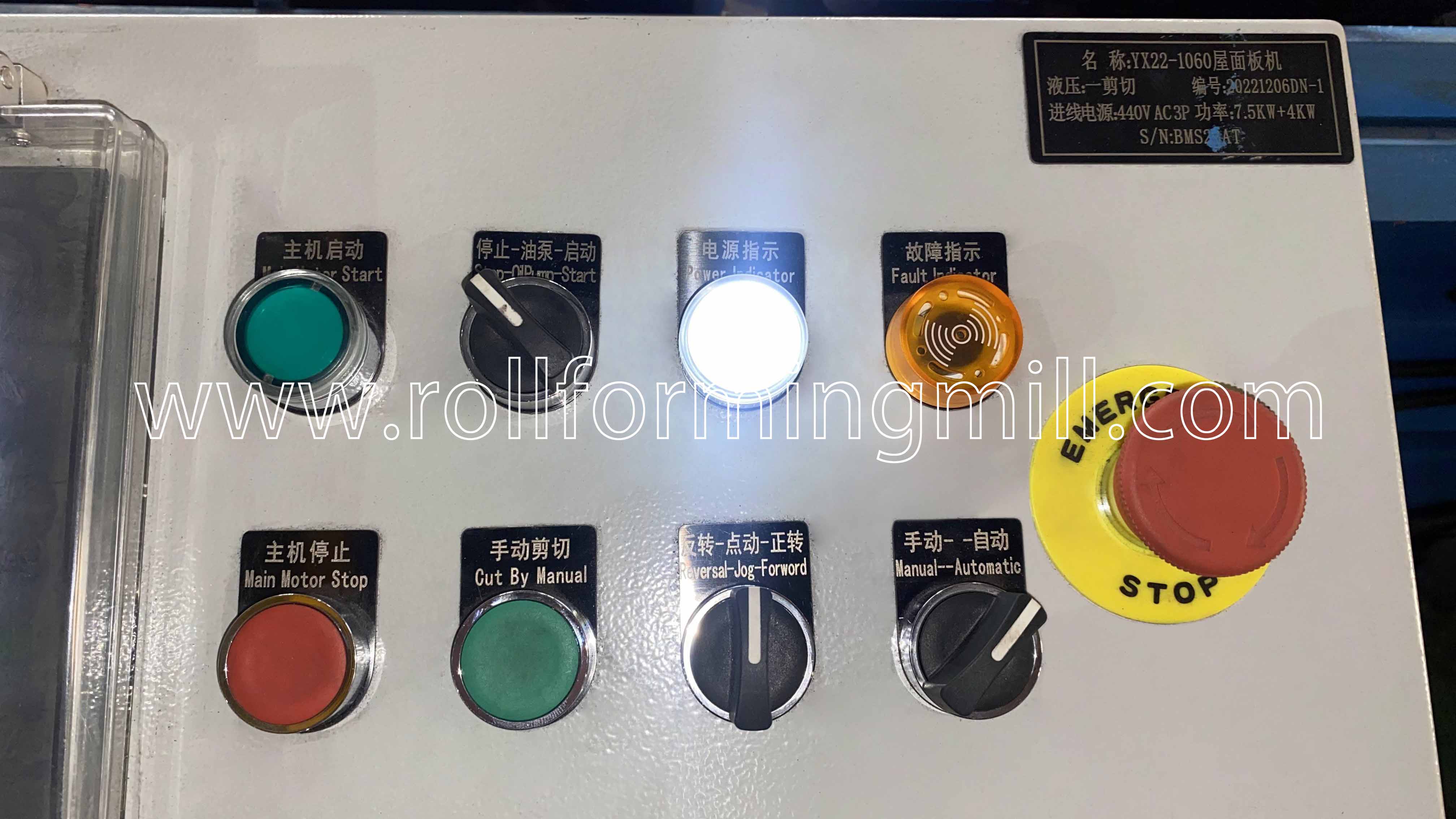

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

2023_03_13_15_13_IMG_7930

6) Quitter le rack: Trois unités

20200316171137_19269

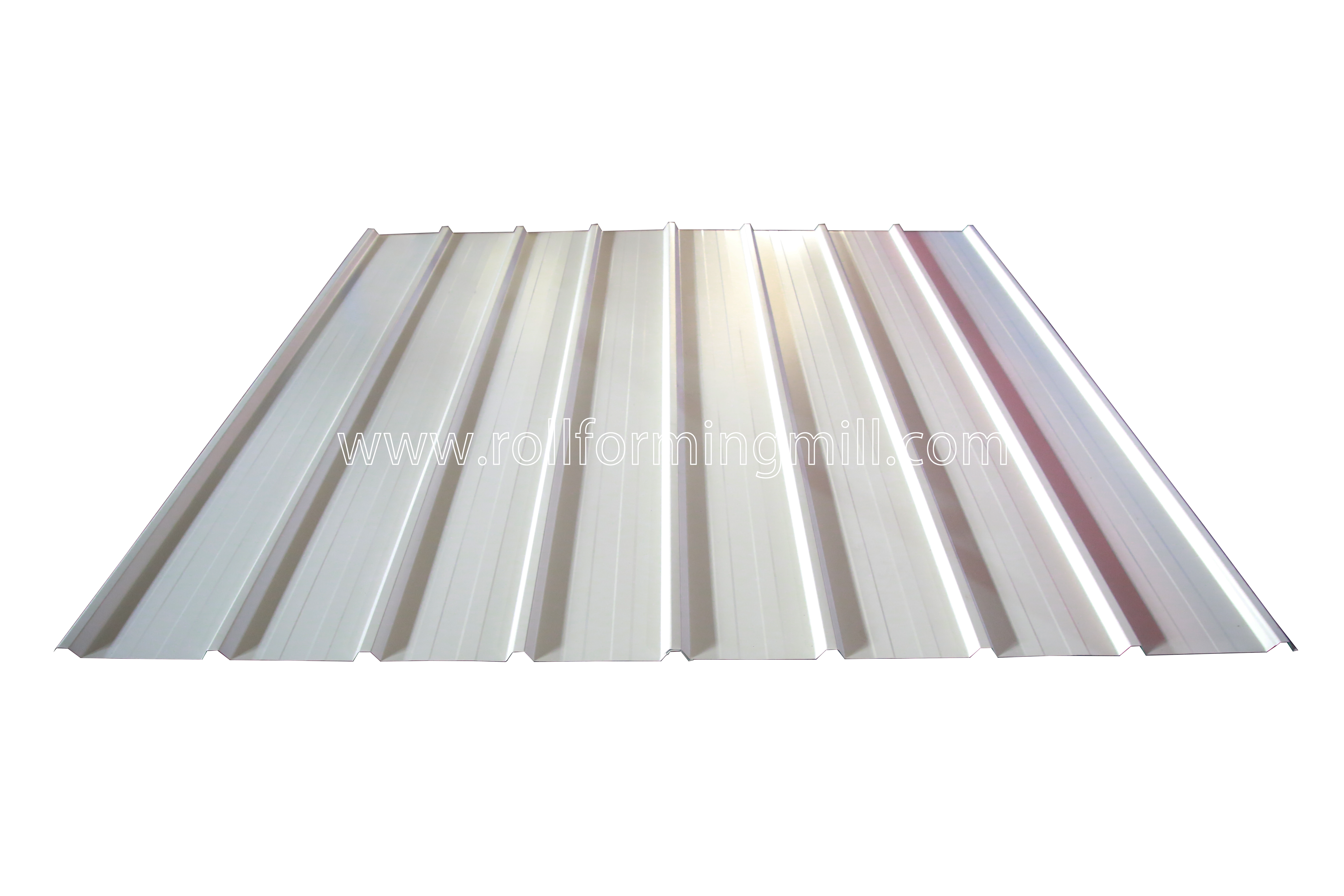

7) Exposition de produits

Dossier de candidature

22a1024f74137073a8ff2fbeb97713ce

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
