Petit pain de cadre de porte en métal d'opération facile formant la machine avec tous les poinçons

Spécification de

RouleauFormer la machine pourDmouillerFradard

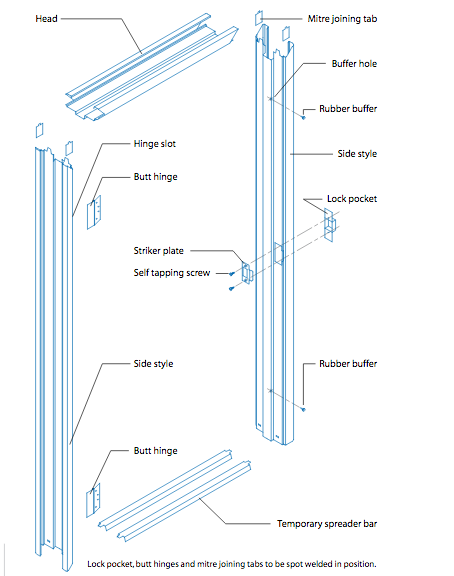

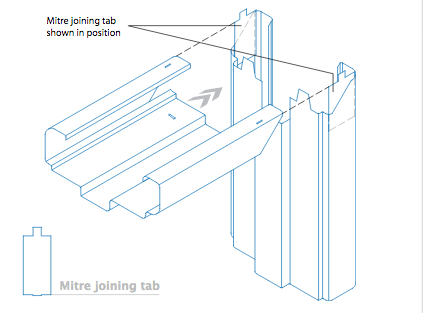

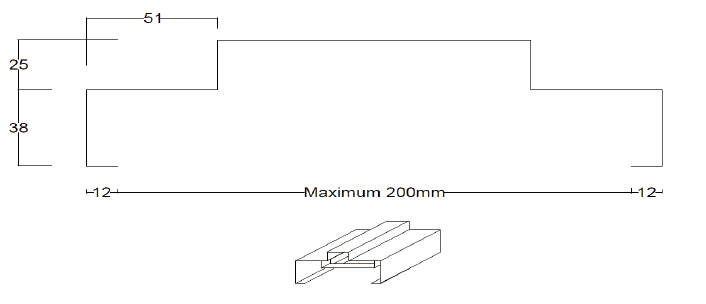

Dessin de prix

Ⅱ. Matériel:

Épaisseur matérielle: 1-1.2mm

Matériau applicable: CRC, acier galvanisé (avec résistance au rendement 235-350MPA)

Ⅲ.Machine Composants

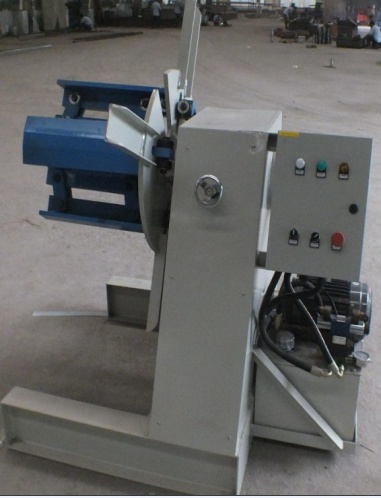

1) Decoileur hydraulique:un set 5ton

2) Moulin à roulement à froid:

a) avec dispositif de guidage de matériau d'alimentation

b) Six cylindres perforant le dispositif de perforation:

Moules de poinçonnage: environ 9sets

c) moulin à rouleau principal

avec guide d'alimentation, cadre corporel fabriqué à partir deHtype acier par soudure;

Conduite moteur, transmission de pignon de chaîne,

environ 20 étapes pour former

Rouleaux fabriqués à partir de45 # acier, précision usinée et chromé dur revêtu à la surface;

Arbres fabriqués à partir de 45 #, diamètre des arbres principaux =ф75mm, précision usinée

Vitesse de formage environ.12m / min (ne pas calculer le temps de poinçonnage et de coupe)

d) Corps de la machine commune pour partager

Moteur principal =11kw avec servomoteur

3) Dispositif de coupe hydraulique:

Trois cylindres post-coupant, arrêtez-vous de couper,

Moteur hydraulique:18.5kw, Plage de pression hydraulique: 16 mPa

Matériau d'outil de coupe: CR12MOV, traitement thermique

environ six paires de moules de coupe

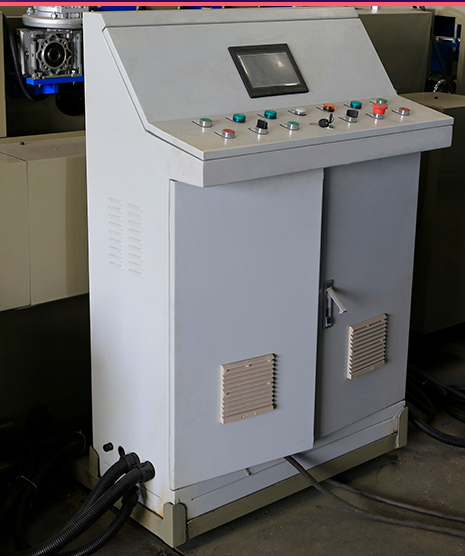

4) Système de contrôle PLC

Contrôler la quantité, la longueur de coupe automatiquement

Combiné avec: PLC, onduleur, écran tactile (langue anglaise et chinoise), encodeur, etc.

Tolérance coupée à longueur≤ ± 1mm

Tension de contrôle 24v

5) Rack de sortie:

Non alimenté, une unité, de 6 m de longueur

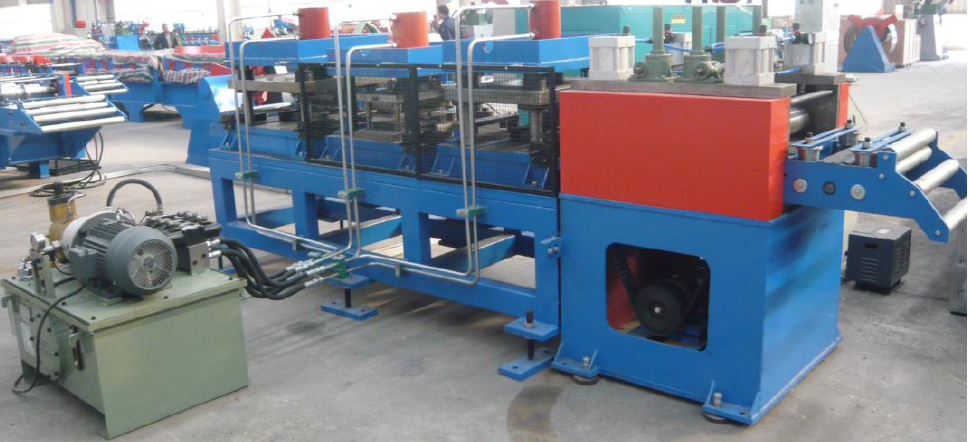

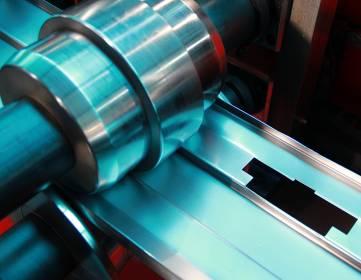

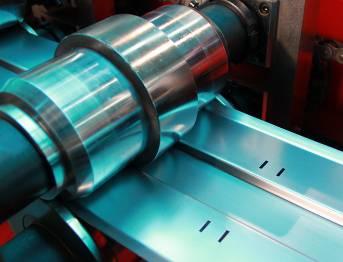

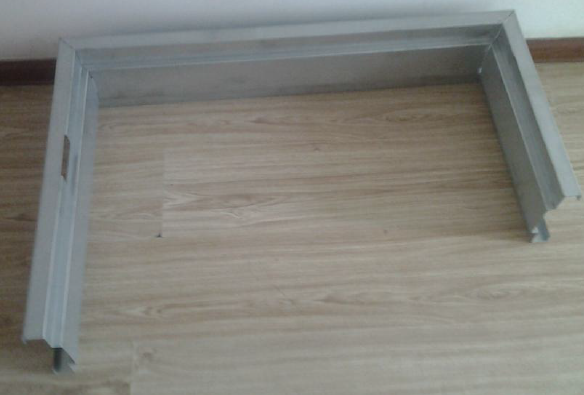

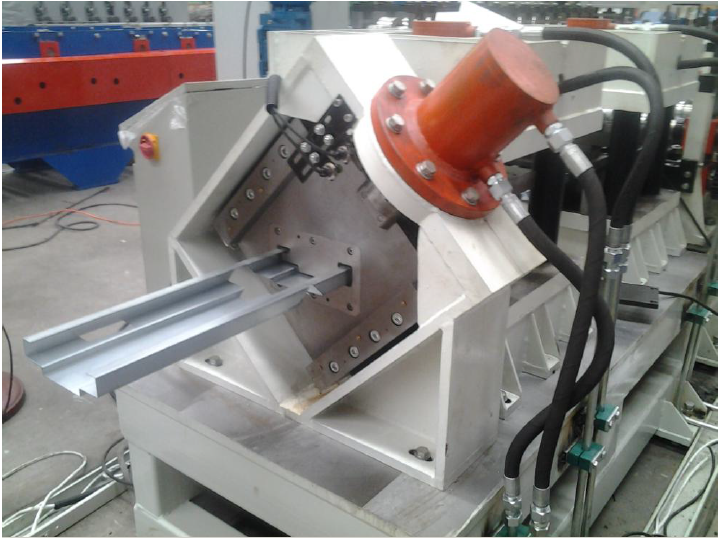

Ⅳ. Images de la machine (juste pour référence)

Spécifications ci-dessus et les photos ne sont que pour référence, la précision peut-être légèrement différente et doit se référer à la machine.
