Frein de casserole magnétique (plieuse en tôle) : Guide de formage de boîtes et de casseroles

Chaque atelier de fabrication qui touche aux boîtiers, aux conduits ou aux garnitures finit par se heurter au même goulot d"étranglement : une forme de boîte et de plateau qu"une presse plieuse standard gère maladroitement, ou un frein à doigt gère lentement. Un frein magnétique a été construit spécifiquement pour combler cet écart. Il serre la feuille avec un champ électromagnétique au lieu de doigts mécaniques, ce qui signifie qu"aucun changement de matrice entre les travaux et un processus de pliage beaucoup plus indulgent sur le matériau fini.

Cet article explique le fonctionnement des freins à plateau magnétiques, les domaines dans lesquels ils surpassent les freins à doigts et les presses plieuses, les numéros de capacité et de spécifications qui comptent réellement, ainsi que les questions qui méritent d"être posées avant d"en installer un dans votre atelier.

Qu"est-ce qu"un frein à casserole magnétique ?

Un frein de plateau magnétique , également connu sous le nom de frein de boîte et de plateau ou de plieuse de tôle électromagnétique , est un type de machine à cintrer qui plie la tôle à l'aide d'une barre de serrage électromagnétique. Au lieu de changer les segments de doigts afin de dégager les rebords ou les côtés de la boîte, il suffit d'allumer la pince magnétique, de positionner la tôle et de la plier.

Le principal avantage est la possibilité de manipuler librement la géométrie. Aucun outil de doigt n’est impliqué ; par conséquent, une configuration peut être utilisée pour plier soit un plateau à quatre côtés, une bride de retour ou un ourlet.

Frein à casserole magnétique, frein à doigt ou frein plieuse

De nombreux magasins qui utilisent une presse plieuse ou un frein à doigt se demandent si le frein de plateau magnétique est une alternative ou s"il est complémentaire. Habituellement, c"est ce dernier.

• Presse plieuse : Idéale pour les pliages droits sur des tôles plates, les travaux nécessitant un tonnage élevé et ceux fabriqués à partir de matériaux de gros calibre. Un temps de configuration est nécessaire pour changer les outils et les matrices, et les formes de boîtes dont les quatre côtés sont fermés peuvent être difficiles à fabriquer sans aucune ouverture.

• Frein à doigt : utilisé pour fabriquer des formes de boîte et de poêle, les doigts étant utilisés individuellement comme pinces sur les côtés de la pièce. Ce système fonctionne bien, mais à chaque changement de forme, un mouvement physique des doigts est nécessaire.

• Frein de plateau magnétique : utilise un champ magnétique continu pour serrer la feuille entière. Ce système abandonne une certaine capacité de tonnage et d’épaisseur pour permettre une fabrication rapide et précise de formes.

Ce qu'il faut retenir de pratique : l'utilisation d'un frein de plateau magnétique en complément de la presse plieuse pour les applications de boîtes et de plateaux à mélange élevé et à faible volume est justifiable, mais ne remplace pas nécessairement un cintrage de calibre plus lourd.

Comment fonctionne un frein à casserole magnétique

Tout d"abord, la feuille est chargée sur le banc de la machine et alignée avec la butée arrière ou les lignes de tracé. L"opérateur active la poutre de serrage électromagnétique, ce qui provoque la fixation de la tôle le long de la ligne de pliage. Ensuite, la poutre pliante commence à tourner vers le haut et plie le matériau sur le bord serré, créant ainsi l"angle de courbure. Une fois le pliage terminé, l"aimant s"éteint, la feuille est déplacée pour l"opération de pliage suivante et le processus recommence.

Comme la poutre de serrage est constituée d"un champ magnétique continu plutôt que de doigts individuels, il est possible de plier les quatre bords d"un moule, de créer un ourlet ou une bride sans rien changer entre les courbures.

Le rôle de la poutre de serrage

La poutre de serrage est la pièce qui distingue le frein de plateau magnétique de tous les autres types de plieuses. La poutre répartit uniformément la force sur toute la longueur de la ligne de pliage, ce qu'une pince mécanique ne peut pas réaliser. En effet, il accomplit deux tâches : empêche la formation de marques d'espace entre les doigts et permet au bord de la feuille de dépasser de la zone de serrage sans aucune obstruction - ce qui permet de fabriquer des boîtes fermées.

La force de serrage est mesurée en tonnes par pied linéaire et constitue le paramètre le plus crucial, car elle détermine directement l"épaisseur maximale du matériau que la machine peut maintenir de manière fiable pendant le pliage.

Formage de boîtes et de casseroles expliqué

« Formage de boîtes et de moules » fait référence à toutes les pièces où plusieurs côtés se plient à partir d'un seul flan plat pour former une enceinte tridimensionnelle avec un fond et quatre côtés, comme l'idée de plier une boîte à partir d'un morceau de carton plat. Ce processus est accompli sur un frein à plateau magnétique en pliant un côté, en faisant tourner le métal, en pliant un autre côté et en répétant.

Le fait qu"aucun jeu de doigts n"est nécessaire dans la pince magnétique signifie que les murs peuvent être pliés séquentiellement après que les autres côtés ont été érigés.

Pièces communes fabriquées sur un frein à plateau magnétique

Les ateliers qui utilisent des freins à plateau magnétique ont tendance à voir les mêmes catégories de pièces apparaître sur les demandes de devis :

• Boîtiers et coffrets électriques : boîtes de jonction, panneaux de commande et boîtes NEMA qui nécessitent des coins uniformes et propres.

• Composants de conduits CVC : sections de transition, plénums et soufflets pour retours à bride, qui sont contrôlés par des freins magnétiques plutôt que par des freins à doigts.

• Boîtiers et couvercles d'équipement : protections de machines, portes d'accès et couvercles d'instruments, généralement en acier inoxydable et en aluminium.

• Garnitures et solins architecturaux : margelles, réglettes et contre-solins où la cohérence des angles sur les longs parcours est essentielle.

Principaux avantages des freins à plateau magnétiques pour les ateliers de fabrication

Changements plus rapides, moins de temps d"arrêt

Il n’y a aucun positionnement de doigt à prévoir et aucun outil à changer d’une opération à l’autre. Dans le cas des ateliers qui fabriquent des produits à forte teneur en mélange et en faible volume, la machine gagne sa place dans la rapidité d"une tâche de positionnement des doigts de 15 à 20 minutes qu"un frein mécanique nécessitera de transformer en positionnement de la feuille et en ajustant la butée arrière.

Réduction des obstacles au travail et aux compétences

Le fonctionnement du frein de plateau magnétique est une procédure beaucoup plus simple que celle d"un frein à doigt car il n"est pas nécessaire de mémoriser la logique de l"outillage, en plus de la procédure de pliage. Les apprentis acquièrent des compétences plus rapidement et, de plus, les erreurs de réglage de la machine dues à une mauvaise position des doigts sur un frein mécanique sont exclues.

De meilleurs résultats sur des matériaux fins et délicats

Une répartition uniforme de la pression de serrage sur toute la ligne de pliage élimine la possibilité de marques et de déformations locales causées par les pinces à doigts, ce qui peut être particulièrement important dans le cas de tôles métalliques déjà finies, peintes ou polies, telles que des pièces en acier inoxydable et en aluminium destinées à l"installation.

Espace et rentabilité

Rien qu'en termes de taille, la presse de plateau magnétique est souvent plus petite que la presse plieuse avec une vaste collection de matrices de boîte et de plateau, car la première ne nécessite aucun coût d'outillage tout au long de sa durée de vie. En fait, les freins magnétiques n’ont même pas de stock de matrices.

Limites à prendre en compte avant d"acheter

Un frein de plateau magnétique n"est pas le bon outil pour chaque travail, et il vaut la peine d"être direct sur ses lacunes :

• Plafond de jauge : il existe une limite supérieure au poids du matériau sur lequel un système de serrage magnétique peut travailler. Les ateliers travaillant avec des matériaux de forte épaisseur trouveront une presse plieuse nécessaire.

• Tonnage pour les pliages structurels : tout comme le pliage ordinaire, les freins magnétiques ne peuvent pas réaliser le type de pliages à fort tonnage que les presses plieuses hydrauliques peuvent réaliser.

• Matériau magnétique uniquement : même si les matériaux non ferreux tels que l'aluminium et l'acier inoxydable peuvent toujours être pliés avec un frein magnétique, le matériau magnétique nécessitera moins de tonnage que l'acier doux.

• Contraintes de longueur du banc : les très grandes longueurs de matériaux dépasseront les limites du banc d'une machine particulière et de la longueur de la poutre de serrage.

Rien de tout cela ne suggère que la machine est un mauvais achat. Cela indique simplement que la décision d"achat doit être prise en fonction de la combinaison spécifique de pièces avec lesquelles un atelier travaille, et non pas parce que toutes les autres cintreuses doivent être remplacées.

Comment choisir le bon frein de casserole magnétique pour votre atelier

Faire correspondre une machine aux besoins réels de production se résume à une poignée de spécifications :

• Longueur de pliage : doit être aussi grande ou plus grande que la feuille de métal la plus large qui sera traitée par la machine.

• Capacité matérielle : doit être évaluée non seulement au point central mais également sur toute la longueur du lit, car certaines machines peuvent avoir une force de serrage réduite plus loin.

• Force de serrage : mesurée en tonnes par pied linéaire et facteur qui détermine les calibres et les matériaux que la machine peut serrer en toute sécurité.

• Type de butée arrière : réglage manuel sur les machines bas de gamme et butée arrière programmable sur les machines haut de gamme réduit considérablement le temps de configuration pour les travaux répétitifs.

• Système de contrôle : va des butées d'angle manuelles aux lectures d'angle numériques et aux séquences de pliage programmables, ce qui est plus important en termes de complexité de la pièce et d'augmentation du volume de répétition.

Les cintreuses électromagnétiques de métaux du groupe BMS sont construites autour de cette même logique, dimensionnées depuis des modèles d'établi compacts jusqu'aux unités à lit long pour les travaux de finition architecturale et de solins.

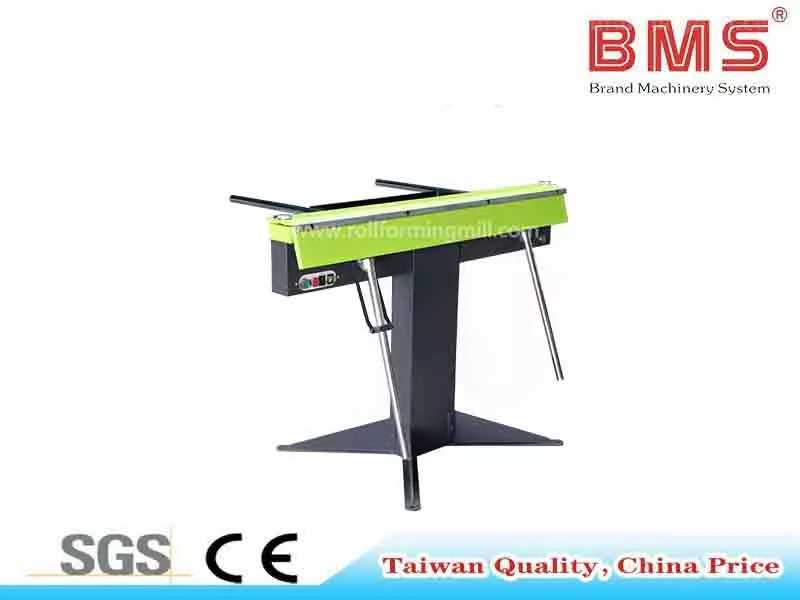

Pour un point de référence concret, la machine à cintrer les métaux électromagnétiques de 1,6 mm est adaptée au fer, à l'aluminium, au cuivre, aux tôles revêtues et aux bobines en acier inoxydable d'une épaisseur maximale de 1,6 mm sur une taille de lit de 1 250 mm, et cela la place certainement là où les boîtiers électriques et les transitions CVC s'adaptent en termes de taille. Les ateliers qui réalisent des travaux architecturaux plus longs utiliseront des machines à plateau plus long.

Questions à poser à un fabricant avant d"acheter

• Indice de cycle de service : quel est le cycle de service réel et est-il conçu pour une production continue ou une utilisation intermittente ?

• Garantie du système de serrage : que couvre spécifiquement le système de serrage électromagnétique, puisque c'est le composant qui travaille le plus pendant toute la durée de vie de la machine ?

• Chemin de mise à niveau de la butée arrière : une butée arrière manuelle peut-elle être mise à niveau ultérieurement vers une butée programmable, ou cela nécessite-t-il une machine entièrement différente ?

• Délai de livraison des pièces et du service : quel est le délai d'exécution réaliste en matière de pièces de rechange et d'assistance si le système de serrage nécessite une attention particulière ?

BMS soutient son équipement de pliage avec un programme de service et d'assistance documenté , qui mérite d'être examiné directement par rapport à ces questions avant de signer un achat.

Réflexions finales : un frein à casserole magnétique convient-il à votre atelier ?

Un frein de plateau magnétique est le meilleur choix pour les ateliers qui ont une production constante de boîtes, de casseroles et de boîtiers fabriqués à partir de matériaux d'épaisseur légère à moyenne, où la rapidité de changement et la qualité des pièces finies sont plus importantes que le tonnage réel. Cet équipement ne remplacera pas une presse plieuse pour le formage intensif, mais il ne conviendra certainement pas au formage constant de matériaux épais.

Pour les ateliers de CVC, les ateliers d"enceintes et les ateliers de finitions architecturales ayant une production à forte mixité, l"investissement est rentabilisé en moins de temps grâce à moins de changements.

Si vous dimensionnez un frein de plateau magnétique en fonction de votre propre mélange de pièces, contactez BMS Group avec votre longueur de pliage, votre plage d'épaisseur de matériau et votre volume de production, et notre équipe pourra vous indiquer quel modèle correspond réellement au travail.

FAQ

A quoi sert un frein de tôle ?

Un frein à tôle est un outil utilisé pour plier, plier et façonner des tôles plates selon des angles précis et des composants fonctionnels.

Quelle est la différence entre une presse plieuse et une presse plieuse ?

Un frein de plateau (également appelé frein à boîte et plateau ou à doigt) utilise des doigts de serrage réglables et un levier manuel pour plier des tôles fines, tandis qu"une presse plieuse utilise un vérin hydraulique ou mécanique pour forcer un poinçon dans une matrice en V pour le pliage de plaques épaisses à fort tonnage.

Un frein de plateau magnétique peut-il former une boîte entièrement fermée ?

Oui, un frein de plateau magnétique peut former une boîte entièrement fermée ou une section complètement fermée.

Quelles épaisseurs de matériaux un frein à plateau magnétique peut-il gérer ?

Un frein magnétique standard et un frein de boîte peuvent généralement gérer de l"acier doux de calibre 16 (environ 0,06 pouces ou 1,6 mm) sur toute la largeur.

Les freins magnétiques fonctionnent-ils sur l"acier inoxydable et l"aluminium ?

Oui, les freins magnétiques en tôle fonctionnent efficacement sur l"acier inoxydable et l"aluminium, mais avec des capacités d"épaisseur réduites par rapport à l"acier doux.

Combien coûte un frein à plateau magnétique par rapport à une presse plieuse ?

Une boîte magnétique et un frein à plateau coûtent nettement moins cher qu"une presse plieuse industrielle standard, bien qu"ils soient destinés à des échelles de production et des capacités matérielles totalement différentes. Une presse plieuse magnétique coûte généralement entre 2 000 et 10 000 dollars, tandis qu"une presse plieuse industrielle hydraulique ou CNC coûte généralement entre 20 000 et 350 000 dollars et plus.
