Guide de travail des machines de formage de rouleaux de poutres en C et de poutres en caisson

Vous regardez une profileuse prendre une bobine de métal plate. La machine déplace la bobine à travers de nombreux rouleaux. Chaque rouleau plie et façonne un peu plus le métal. À la fin, vous obtenez une poutre en C ou une poutre en caisson finie. Les poutres ont des dimensions exactes. Lorsque vous utilisez une profileuse, vous contrôlez l’ensemble du processus. Vous transformez le métal brut en profilés solides et utiles. Ces profils sont utilisés dans le bâtiment et les usines. Il est important de connaître le fonctionnement de la profileuse. Cela vous aide à travailler plus rapidement, à fabriquer de meilleurs produits et à rester en sécurité au travail.

Vous pouvez compter sur BMS ROLL FORMING MACHINERY pour vous fournir une machine à rouler les poutres qui respecte les règles mondiales, comme la certification de sécurité CE.

Points clés à retenir

• Découvrez comment fonctionne le profilage pour fabriquer plus rapidement de meilleures poutres. Cela vous aide à construire des poutres solides en moins de temps.

• Vérifiez souvent les matériaux et surveillez le processus pour éviter les problèmes. Cela assure la sécurité de tous et réduit les déchets.

• Configurez votre machine correctement pour chaque type de faisceau. Une bonne configuration garantit que les formes et les tailles sont correctes. Cela permet d'économiser du temps et du matériel.

• Utilisez des contrôles de qualité pendant la production. Les capteurs permettent de détecter rapidement les problèmes et de maintenir des normes élevées.

• Prenez souvent soin de votre machine pour qu'elle continue de bien fonctionner. Des contrôles et un nettoyage réguliers permettent à votre machine de durer plus longtemps et d'éviter les pannes.

Principes de la machine de formage de rouleaux

Le formage continu expliqué

Vous voyez une machine de profilage transformer une bobine de métal plate en une poutre solide. Le processus utilise une série de stations à rouleaux. Chaque station plie le métal un peu plus. Cette mise en forme progressive maintient le métal lisse et réduit le stress. Vous obtenez un profil précis à la fin. Voici comment fonctionne le processus :

1. Vous déroulez une bobine de métal et l'introduisez dans la profileuse.

2. Le métal passe par plusieurs stations de rouleaux. Chaque station fait un petit virage.

3. Vous pouvez ajouter des étapes telles que le poinçonnage, l'entaillage ou le soudage pendant le processus.

4. La machine coupe le profil fini à la taille dont vous avez besoin.

5. Vous inspectez et emballez le produit final.

Cette méthode vous donne des poutres de haute qualité avec des formes exactes. La profileuse fonctionne sans arrêt, vous obtenez donc des résultats cohérents et gagnez du temps.

Création de profils pour les poutres en C et en caisson

Lorsque vous utilisez une profileuse pour poutres en C ou poutres-caissons, vous avez besoin de fonctionnalités spéciales. Les supports réglables vous permettent de changer rapidement la position des rouleaux. Vous pouvez créer différentes tailles et formes sans trop tarder. Les entraînements par boîte de vitesses vous aident à régler les rouleaux avec une grande précision. Vous obtenez le bon profil à chaque fois.

• Les entraînements par boîte de vitesses vous permettent d'affiner les supports à rouleaux pour chaque poutre en caisson.

• Les supports réglables facilitent le basculement entre les types de faisceaux.

• Ces caractéristiques donnent à votre profileuse plus de flexibilité et de précision.

Vous pouvez faire confiance à ce processus pour fournir des poutres solides et fiables pour de nombreuses utilisations. La profileuse vous aide à répondre aux différents besoins de projets avec rapidité et précision.

Composants clés de la machine à rouler les poutres

Une machine à rouler les poutres comporte de nombreuses pièces importantes. Chaque partie fait un travail spécial. Vous devez connaître ces pièces pour bien utiliser la machine. Cela vous aide également à rester en sécurité au travail.

Dérouleur et système d'alimentation

Le dérouleur maintient la bobine métallique. Il permet à la bobine de se dérouler lentement et en douceur. Les guides aident à introduire le métal dans la machine de profilage. Ces guides maintiennent le métal droit. Ils empêchent le métal de se déplacer. Certains systèmes d'alimentation sont équipés de capteurs. Les capteurs ajustent le métal à mesure qu'il se déplace. Cela aide à arrêter les erreurs. Il permet à la machine à rouler les poutres de fonctionner sans problème.

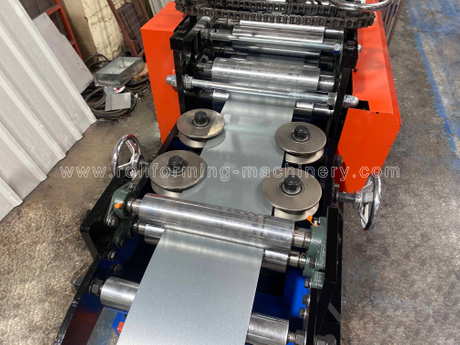

Stations de formage de rouleaux

Les postes de profilage constituent la partie principale de la machine . Le métal passe par de nombreuses filières à rouleaux. Chaque rouleau plie un peu plus le métal. Cela continue jusqu'à ce que vous obteniez la forme finale. Pour l'acier en forme de C, il existe des pièces comme les corps gauche et droit. Il y a aussi une bielle et un couvercle de châssis. Ces pièces rendent la machine solide et stable.

Systèmes de coupe et de contrôle

Après le façonnage, la machine coupe les poutres à la bonne longueur. De nombreuses machines utilisent des matrices de découpe volantes. Cela signifie que vous n’avez pas besoin d’arrêter la machine pour couper. Le système de contrôle vous permet de configurer la machine. Cela vous aide à économiser du matériel. Certains systèmes peuvent gérer jusqu'à 50 lignes. Cela vous aide à travailler plus rapidement.

Mécanismes de sécurité

La sécurité est très importante lors de l'utilisation de la machine. Les blocs de sécurité vous protègent, vous et la machine, en cas de problème. Ces blocs se cassent s'il y a trop de force. D'autres dispositifs de sécurité sont les couvercles et les arrêts d'urgence. Vous devez les vérifier avant de démarrer la machine.

Astuce : vérifiez toujours les blocs de sécurité et les couvercles avant de démarrer la machine à rouler les poutres. Cela assure votre sécurité et celle de votre équipe.

Toutes ces pièces doivent fonctionner ensemble. Cela aide votre machine à produire de bons faisceaux. Lorsque vous connaissez chaque élément, vous pouvez résoudre les problèmes plus rapidement. Cela permet à votre machine de bien fonctionner.

Étapes du processus de profilage

Préparation du matériel

Vous commencez par préparer la bobine métallique. Cette étape aide la machine à bien fonctionner et à produire de bons faisceaux. Voici comment préparer la bobine :

1. Choisissez la bonne bobine pour votre travail. Mettez-le sur le dérouleur.

2. Envoyez la bobine dans un aplatisseur. Cela rend le métal droit.

3. Coupez le bord avant de la bobine. Un bord net évite les bourrages dans la machine.

4. Surveillez la tension et la vitesse pendant que vous alimentez la bobine. Cela maintient le métal sûr et stable.

Astuce : recherchez toujours la rouille, les bosses ou tout autre dommage avant de charger la bobine. De bonnes bobines signifient moins de problèmes plus tard.

Configuration de la machine pour les poutres en C

La configuration de la profileuse pour poutres en C nécessite du soin. Vous voulez que les poutres aient la bonne forme et la bonne taille. Utilisez cette liste de contrôle pour vous aider :

1. Prévoyez où placer la machine. Assurez-vous qu'il y a suffisamment d'espace.

2. Choisissez le meilleur équipement. Choisissez la machine, le dérouleur et la station de découpe adaptés à la taille de votre poutre.

3. Installez et alignez la machine. Vérifiez tous les câbles et pièces hydrauliques.

4. Mettez la bobine que vous avez préparée sur le dérouleur.

5. Installez les bons outils pour les poutres en C. Ajustez les stations de rouleaux pour la forme souhaitée.

6. Exécutez une pièce de test. Mesurez-le et vérifiez s'il est correct.

7. Apprenez les étapes à vos travailleurs. Assurez-vous que tout le monde sait comment regarder le processus.

8. Établissez un calendrier d'entretien. Des contrôles réguliers assurent le bon fonctionnement de la machine.

Remarque : Une configuration minutieuse permet d'économiser du matériel et de vous aider à travailler plus rapidement. Prenez votre temps pour faire la queue et régler la machine.

Configuration de la machine pour les poutres caissons

Les poutres caissons nécessitent une configuration différente. Vous devez changer de machine pour gérer la forme fermée et les courbures supplémentaires. Voici comment procéder :

• Assurez-vous d'avoir les bons outils pour les poutres en caisson.

• Ajustez les supports à rouleaux en fonction de la largeur et de la hauteur de la poutre caisson.

• Vérifiez les entraînements de la boîte de vitesses. Ajustez-les pour un mouvement fluide.

• Alignez les guides d'entrée pour garder le métal droit.

• Exécutez un court test. Regardez les premières pièces pour connaître leur forme et leur taille.

• Apportez de petits changements si nécessaire. Même de minuscules changements peuvent affecter le faisceau final.

Vous devez toujours surveiller de près le processus lors de la première exécution. Cela vous aide à détecter les problèmes plus tôt.

Ajustements du faisceau de marche

Les réglages des poutres étagées vous aident à obtenir la bonne forme et la bonne taille. Vous utilisez ces modifications pour améliorer chaque faisceau. Le tableau montre comment différents paramètres modifient le faisceau :

Astuce : modifiez un paramètre à la fois. Vérifiez ce qui se passe avant d'en changer un autre. Cela maintient votre machine stable et vos faisceaux corrects.

Contrôle de qualité

Le contrôle qualité vous aide à produire de bons faisceaux à chaque fois. Vous utilisez des capteurs et des contrôles pour maintenir des normes élevées. Le tableau présente les capteurs courants et leurs utilisations :

Vous devez également mesurer les poutres finies en termes de longueur, de largeur et d'épaisseur. Notez vos résultats et comparez-les à vos normes. Si vous constatez un problème, arrêtez la machine et réparez-le avant de continuer.

Remarque : Un bon contrôle qualité assure la satisfaction des clients et permet d'économiser de l'argent sur les correctifs.

Vous savez maintenant comment exécuter le processus de profilage du début à la fin. Une préparation minutieuse, une bonne configuration, des changements intelligents et des contrôles de qualité rigoureux vous aident à obtenir les meilleurs faisceaux. De cette façon, vous pouvez fabriquer des profilés métalliques de manière rapide et fiable.

Comparaison des laminoirs à poutres

Poutre en C ou poutre en caisson

Vous devez choisir la poutre adaptée à votre travail. Les poutres en C et les poutres caissons ne sont pas les mêmes. Ils ont des atouts et des utilisations différentes. Le tableau montre en quoi ils diffèrent en termes de forme, de résistance et où vous les utilisez :

Les poutres C sont rendues plus rapides. Les poutres caissons sont plus solides pour les travaux difficiles. Choisissez la poutre qui correspond à vos besoins en matière de charge et de vitesse.

Présentation de la poutre de marche

Les poutres de marche ont une forme spéciale pour les étagères de stockage. Il y a une marche surélevée à travers la poutre. Cela rend le faisceau léger mais puissant. Les poutres à marches conviennent aux rayonnages d'entrepôt. Les connecteurs d'extrémité soudés vous aident à les fixer rapidement. Vous voyez des poutres de marche dans les magasins, les entrepôts et les lieux de stockage.

Astuce : Choisissez des poutres à marches si vous souhaitez une installation rapide et un support solide pour les biens quotidiens.

Caractéristiques des machines de profilage BMS

BMS ROLL FORMING MACHINERY utilise une technologie intelligente pour fabriquer des poutres. Vous bénéficiez d'une automatisation CNC pour des changements rapides. Les machines vous permettent de basculer rapidement entre les poutres C, caissons et étagées. La surveillance en temps réel vous aide à détecter rapidement les problèmes et à maintenir une qualité élevée. Le processus de formage à froid permet d'économiser du matériel et de l'énergie, ce qui vous permet de dépenser moins.

Vous pouvez compter sur les machines BMS pour des résultats stables. La technologie vous aide à réussir dans un secteur très actif.

Dépannage et solutions

Problèmes d'alimentation

Les problèmes d'alimentation surviennent souvent avec les profileuses de poutres. Ces problèmes peuvent ralentir le travail et provoquer des erreurs. Vous devez vérifier souvent les pistes d'alimentation et les rouleaux de guidage. Des pistes propres aident le métal à entrer facilement. Des guides d'entrée serrés maintiennent la bobine droite. Cela empêche le cambrage ou la torsion. Regardez les rouleaux de guidage pour déceler tout dommage. Si la bobine fendue bouge, ajustez les guides.

• Assurez-vous que les rouleaux de guidage ne sont pas cassés.

• Gardez les guides d’entrée serrés et sécurisés.

• Empêchez la bobine de bouger pour éviter le cambrage ou la torsion.

Conseil : vérifiez le système d'alimentation avant chaque quart de travail. La résolution précoce des problèmes permet aux choses de bien fonctionner.

Inexactitude du profil

Parfois, les poutres ont des formes ou des tailles incorrectes. Cela se produit si les rouleaux ne sont pas alignés ou si les réglages sont erronés. Utilisez un modèle analytique pour découvrir comment le métal s'étire. Le modèle vous aide à voir et à corriger les erreurs. Les outils en ligne vous permettent de vérifier l'arc et la torsion pendant que vous travaillez. Modifiez immédiatement l'écartement des rouleaux pour rendre les faisceaux plus précis.

Remarque : utilisez des capteurs pour détecter rapidement les erreurs. Ajustez les rouleaux dès que vous constatez un problème.

Bourrages de machine

Les bourrages de machines arrêtent le travail et gaspillent du métal. Les bourrages se produisent souvent lorsque la bobine ou les guides d'entrée ne sont pas alignés. Une mauvaise configuration et des tests ignorés causent également des problèmes. Nettoyez et huilez souvent la machine. Utilisez les bons outils pour chaque poutre.

• Alignez la bobine et les guides d'entrée.

• Exécutez des éprouvettes avant de fabriquer de nombreuses poutres.

• Nettoyer et huiler les pièces de la machine.

• Utilisez les outils appropriés pour chaque type de poutre.

Alerte : Ne sautez pas la maintenance. Les petits chèques évitent les gros blocages.

Erreurs électriques

Des erreurs électriques peuvent entraîner l’arrêt de la machine ou devenir dangereuses. Vérifiez souvent les fils et les panneaux de commande. Recherchez des fils lâches ou des câbles cassés. Réinitialisez le système de contrôle si vous voyez des codes d’erreur. Si le problème persiste, appelez un technicien qualifié.

• Vérifiez les fils pour déceler tout dommage.

• Resserrez toutes les connexions desserrées.

• Réinitialisez le système de contrôle si nécessaire.

• Appelez des experts pour les problèmes difficiles à résoudre.

Astuce : notez les problèmes électriques dans un journal. La tenue de registres vous aide à trouver des modèles et à éviter les erreurs futures.

Conseils d'entretien

Contrôles de routine

Vous devriez vérifier souvent votre machine de formage de poutres. Faites des contrôles tous les jours, semaines et mois. Ces contrôles contribuent à assurer la sécurité de votre machine. Ils aident également votre machine à bien fonctionner. Utilisez le tableau ci-dessous pour vous rappeler quoi faire :

Astuce : notez tous vos chèques dans un journal de bord. Cela vous aide à détecter rapidement les problèmes et à les résoudre rapidement.

Lubrification et nettoyage

Vous devez garder votre machine propre et utiliser le bon lubrifiant. Cela évite les pannes et permet à votre machine de durer plus longtemps.

1. Choisissez le lubrifiant suggéré par le fabricant.

2. Lubrifiez régulièrement les pièces mobiles.

3. Utilisez la bonne quantité pour ne pas provoquer de friction ou de saleté.

• La lubrification aide les pièces à bouger en douceur.

• Le nettoyage permet de débarrasser la machine des saletés qui peuvent bloquer la machine.

Remplacement de pièces

Vérifiez souvent votre machine pour déceler des pièces cassées ou usées. Changez toute pièce qui semble endommagée ou ancienne. Cela assure la sécurité de votre machine et évite les problèmes plus importants.

• Regardez toutes les pièces lors de vos contrôles.

• Remplacez immédiatement les pièces défectueuses.

• Utilisez uniquement des pièces approuvées pour votre machine.

Remarque : Changer rapidement les pièces défectueuses vous permet d'éviter de longs arrêts.

Entretien préventif

Vous pouvez arrêter la plupart des pannes grâce à une maintenance préventive. Un entretien régulier aide votre machine à mieux fonctionner et vous permet d'économiser de l'argent. Si vous remarquez de petits changements, vous pouvez résoudre les problèmes avant qu’ils ne s’aggravent.

• Planifiez des tâches de maintenance régulières.

• Apprenez aux travailleurs à repérer et à signaler les changements.

• Notez tous les travaux de maintenance pour plus tard.

Les soins préventifs aident votre machine à rester fiable et à maintenir la production.

Vous pouvez faire en sorte que vos profileuses de poutres en C et de poutres caissons fonctionnent correctement en procédant comme suit : Nettoyez les rouleaux et la zone d'alimentation tous les jours afin d'éviter l'accumulation de saleté. Mettez de l'huile sur toutes les pièces mobiles pour les aider à se déplacer facilement. Vérifiez les rouleaux pour vous assurer qu’ils sont bien réglés et qu’ils fonctionnent bien. Prévoyez qu'un professionnel examine votre machine afin que les problèmes soient détectés rapidement.

Prendre soin de votre machine l’aide à durer plus longtemps et assure votre sécurité. BMS ROLL FORMING MACHINERY vous offre une aide fiable, comme une garantie, une aide à la configuration et un service à distance :

Vous pouvez également participer à des cours de formation pour en savoir plus et mieux faire votre travail.

FAQ

Quels matériaux pouvez-vous utiliser dans une machine de profilage de poutres en C ou de poutres en caisson ?

Vous pouvez utiliser des bobines d’acier, d’acier galvanisé ou d’aluminium. Vérifiez toujours l'épaisseur et la largeur de la bobine. La machine fonctionne mieux lorsque vous utilisez les matériaux répertoriés dans votre manuel.

À quelle fréquence devez-vous effectuer la maintenance de votre profileuse ?

Vérifiez et nettoyez votre machine tous les jours. Faites des inspections plus importantes une fois par mois. Remplacez immédiatement les pièces usées. Un entretien régulier assure la sécurité et le bon fonctionnement de votre machine.

Quelles mesures de sécurité devez-vous suivre avant de démarrer la machine ?

• Regardez tous les capots de sécurité et arrêts d’urgence.

• Vérifiez les fils qui sont desserrés ou les pièces cassées.

• Ne laissez que des travailleurs qualifiés utiliser la machine.

Comment corriger une inexactitude de profil pendant la production ?

Modifiez un paramètre à la fois pour obtenir les meilleurs résultats.
