Machine de formation de rouleau de trame de panneau solaire

          Spécification de

Machine de formation de rouleau de trame de panneau solaire

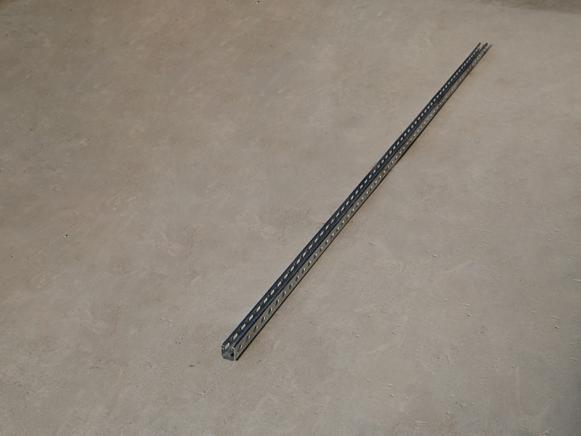

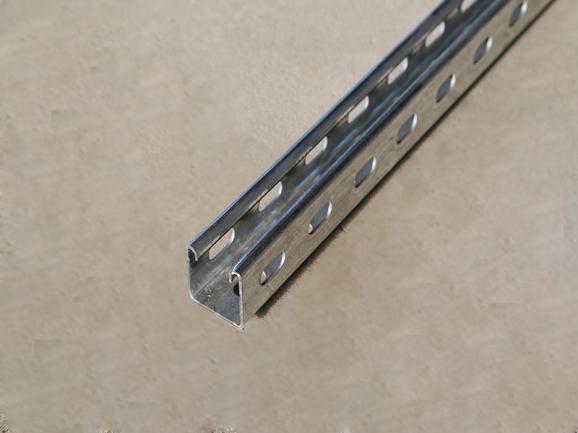

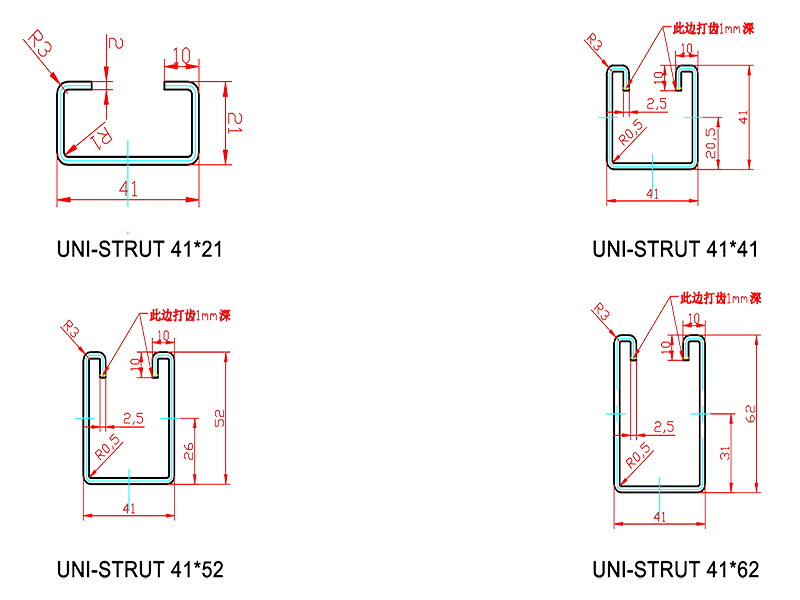

Ⅰ . Profil

Lèvre: 6 mm

Web: 41 mm

Haut: 21/41 mm

Changer la taille des rouleaux

Ⅱ. Matériel:

W idth efficace : 41mm

Épaisseur du matériau: 1,2 / 1,9 mm

M ates applicables : feuille galvanisée (GI)

Avec limite d'élasticité Q 235MPA-345 MPa

Ⅲ . machine Flux de

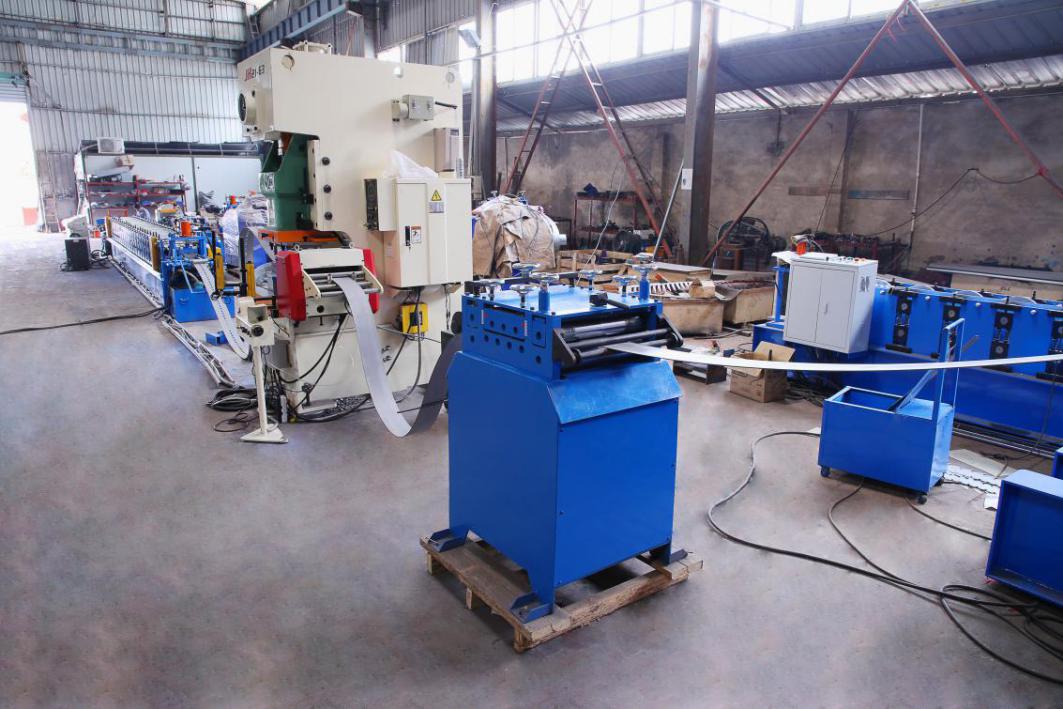

Détroileur → Dispositif de mise à niveau → Punching Machine → Roll f orming  s ytestem →

Coupe-pote hydraulique → Rack de sortie

Iv. Composants de la machine

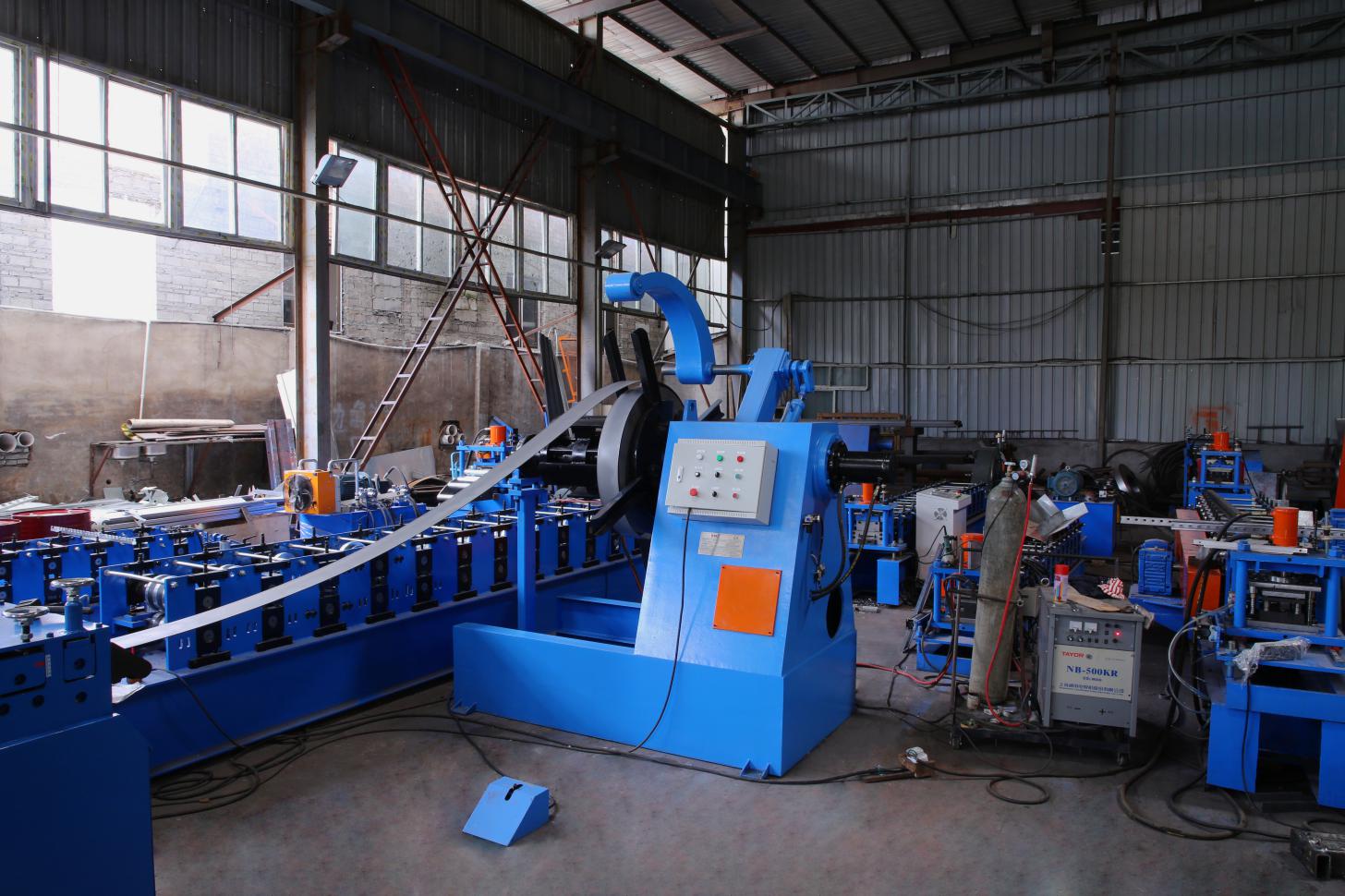

1) Décoler hydraulique: un ensemble 5 tonnes

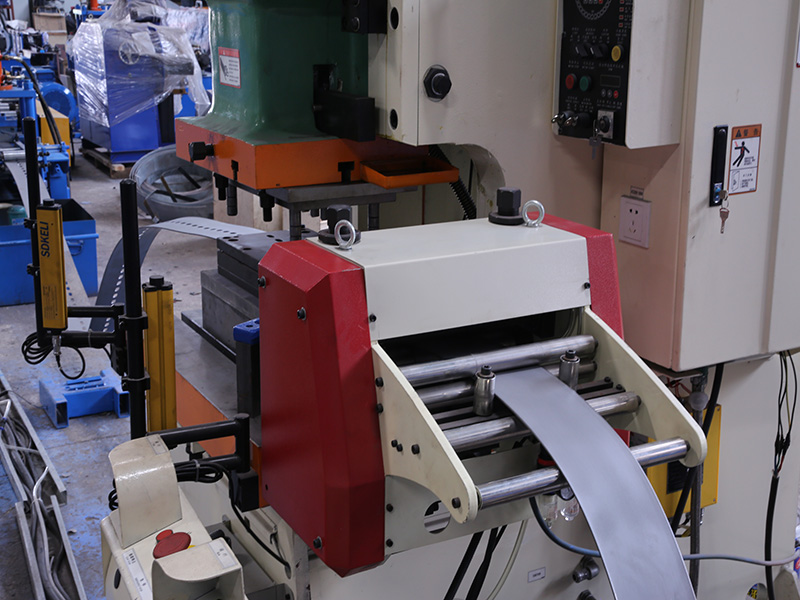

% 1) Dispositif de nivellement

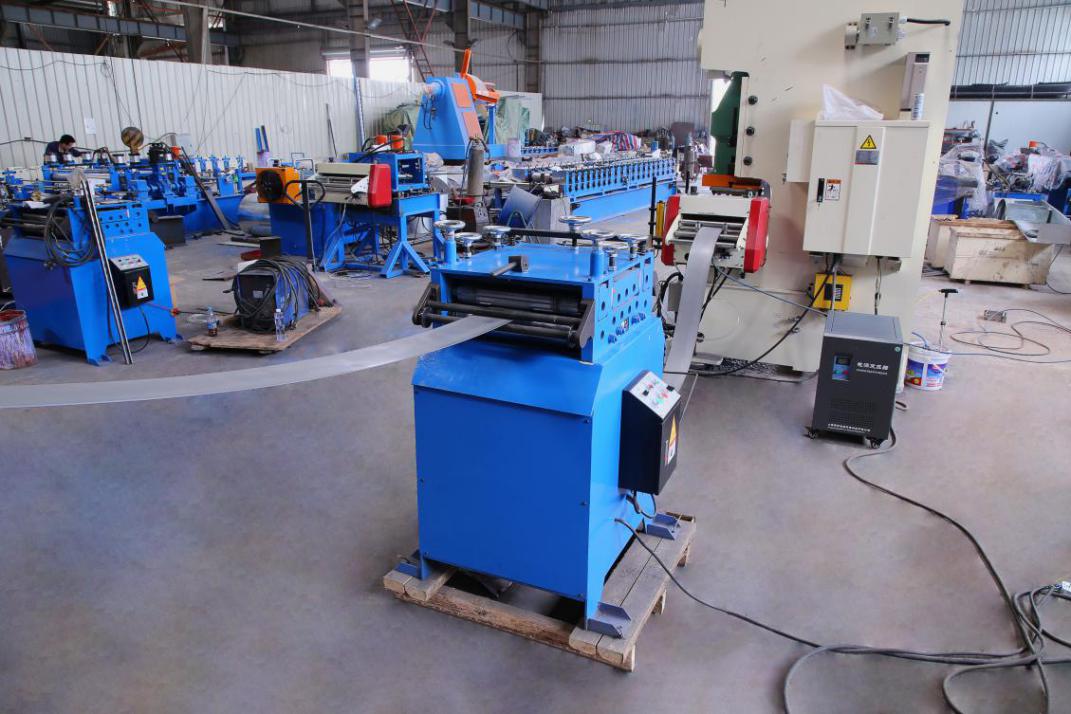

En haut de trois dispositifs de nivellement totalement sept à rouleaux

Avec guide de matériau d'alimentation, cadre corporel en acier de type H450 par soudage

Arbres fabriqués à partir de 45 # acier , extinction et tempérament thermique, placage chromé dur. Diamètre = φ 90mm , précision usinée

Puissance du moteur: 3KW

% 1) Machine de service et de poinçonnage

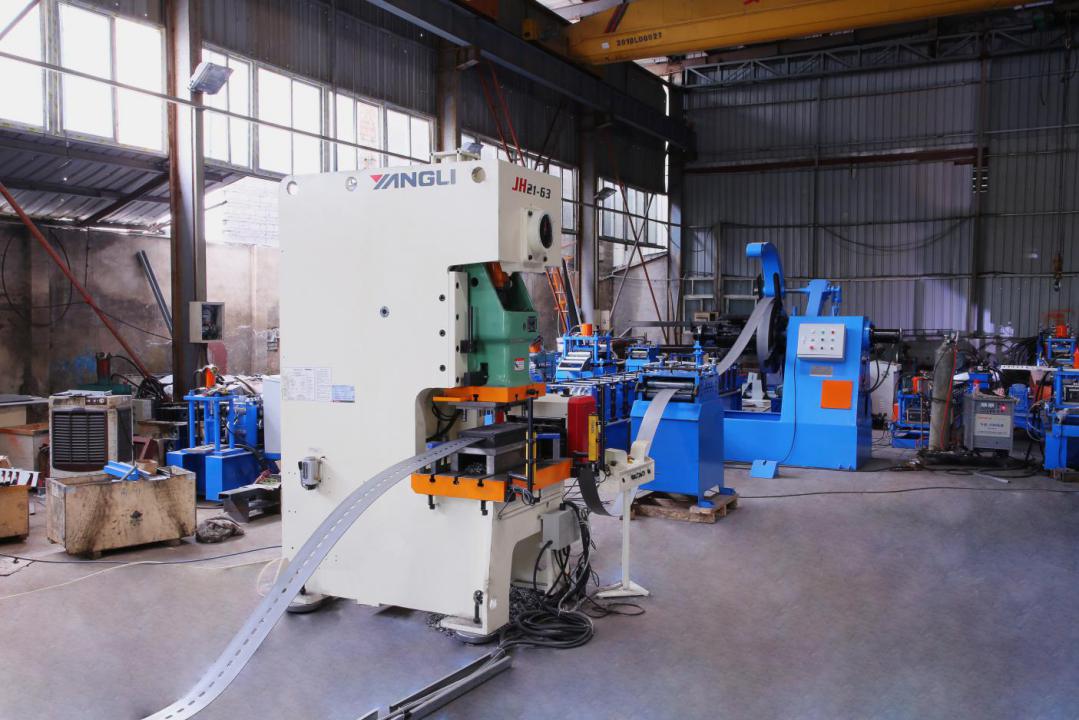

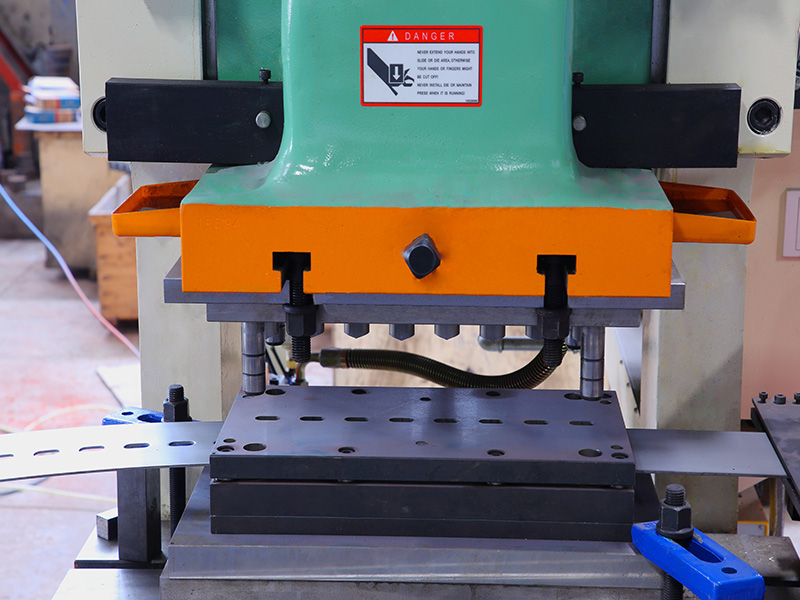

Machine de poinçonnage 63 tonnes à grande vitesse de avant la formation de roulement, équipez d' un ensemble de modèle de poinçonnage. Punching Machine quatre côtés avec un couvercle de sécurité et un côté avec ouvrir la porte

La source aérienne de la machine à percevoir sera fournie par l'acheteur.

M ates envoyant par le servomoteur pour avoir frappé plus de précision, puissance du servomoteur 3 kW

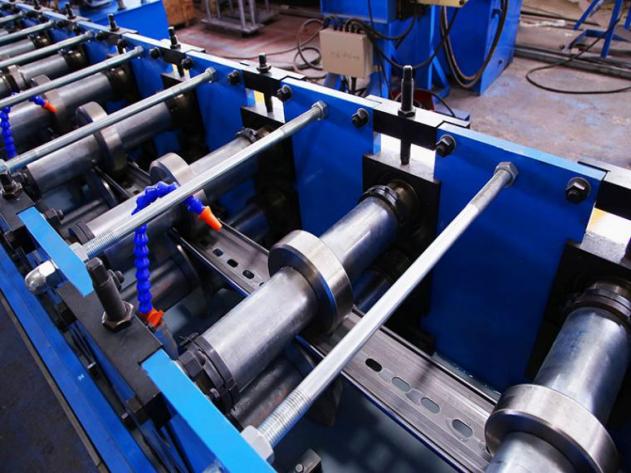

% 1) Machine de formation en rouleau

Cadre b ody en acier de type H450 par soudage

Épaisseur de paroi latérale: Q235 T18 mm ; tir: ф22 galvanisé

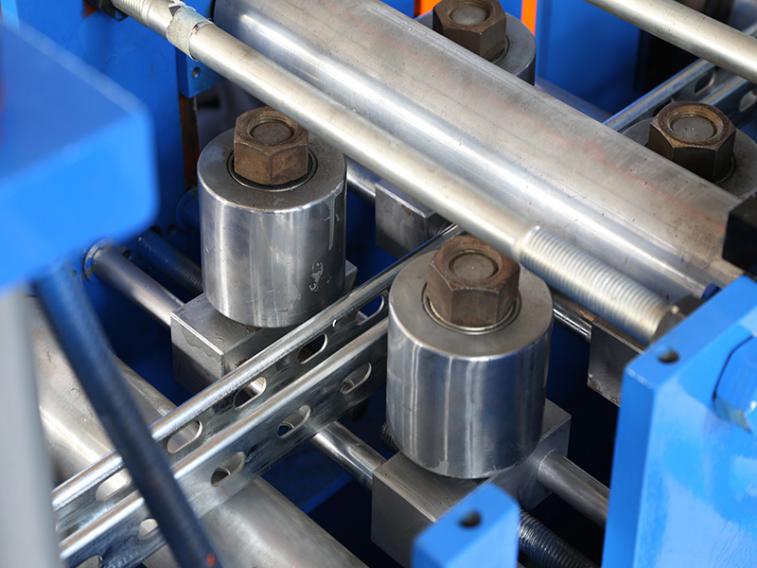

Rouleaux fabriqués à partir d' acier de roulement GCR15 (= en acier EN31) , Chromée dur ,usiné en revue ;avec une épaisseur de 0,04 mm , surface avec traitement du miroir ( pour une durée de vie plus longue et anti-rust ) ;fabriquée à partir de 45 # extinction en acier ,et de traitement thermique, placage en chrome dur. Diamètre = φ 75/85 mm , précision usinée

Gear & Chain Drive à propos 22de la forme pour se former

Moteur principal = 15kW , contrôle de vitesse de fréquence

Vitesse réduisent le moteur R : série K

Chaîne: Ziqiang (par le groupe de Donghua de marque Top 1 en Chine)

Tous les boulons à vis de 8,8 de grade (les usines bon marché utilisent de faible grade 4.8) pour assurer la réparation de la structure de la machine étroitement et longue durée pendant la machine en cours d'exécution.

Vitesse du produit: 12-18 m / min ( I ncluant le temps de poinçonnage et de coupe )

Prémureur hydraulique           de dispositif à froid d'eau

5) Post hydraulique Cutt ER

Pré et poster pour couper, arrêter à la coupe , t

Moteur hydraulique: 5. 5KW ; pression de coupe: 0-1 2MPa;

Couper Matière d'outil: CR12MOV ( = SKD11 avec au moins un million de fois de durée de vie ), traitement thermique à HRC58-62

La puissance de coupe est fournie par la station hydraulique du moteur indépendant (regardez ci-dessous)

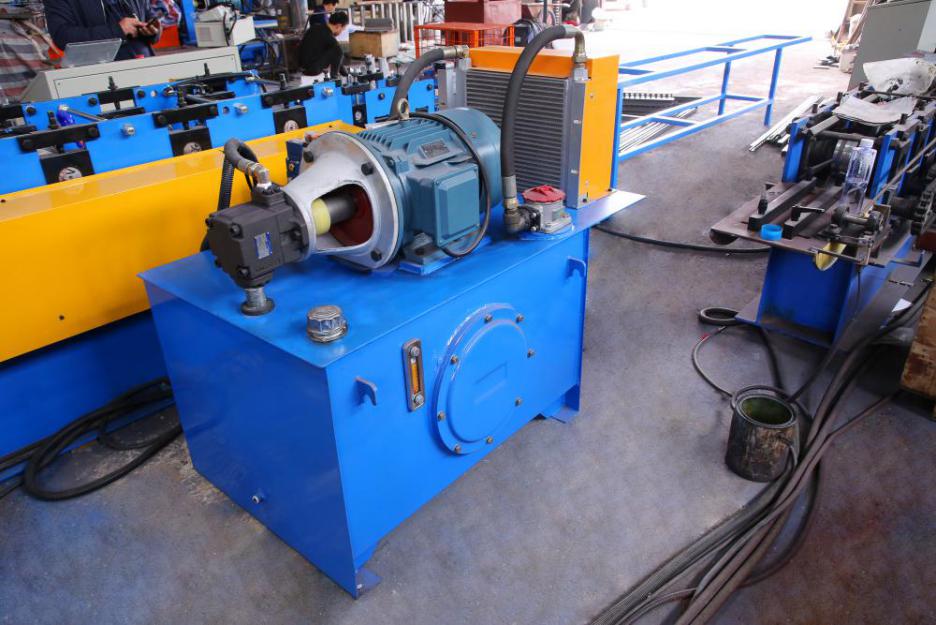

Le système hydraulique avec filtre à huile pour la filtration à l'huile, pour s'assurer que l'huile circulée est propre et allonge la durée de vie du système hydraulique (voir l' image UP )

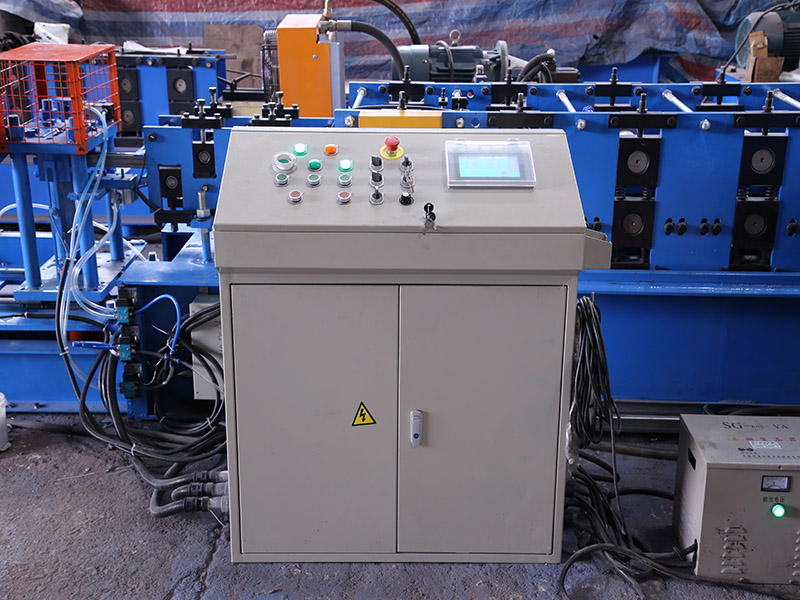

6) Système de contrôle PLC

Contrôler automatiquement la quantité et la longueur de coupe

Entrez les données de production (lot de production, PCS, longueur, etc.) sur l'écran tactile,

Il peut terminer la production automatiquement.

Combiné avec: plc, onduleur, écran tactile, encodeur, etc.

PLC: Siemens (marque allemande)

Onduleur: Siemens (marque allemande)

Écran tactile couleur de 7 pouces: Siemens (marque allemande)

Encodeur: Omron (marque Japon)

Communiquez le fond, indiquez la lumière, l'alimentation, le relais intermédiaire, le contacteur AC,

Relais thermique: Siemens (marque allemande)

Interrupteur aérien: LG-LS (marque coréenne)

Tolérance à la longueur coupée ≤ ± 1 mm

Tension de commande 24V

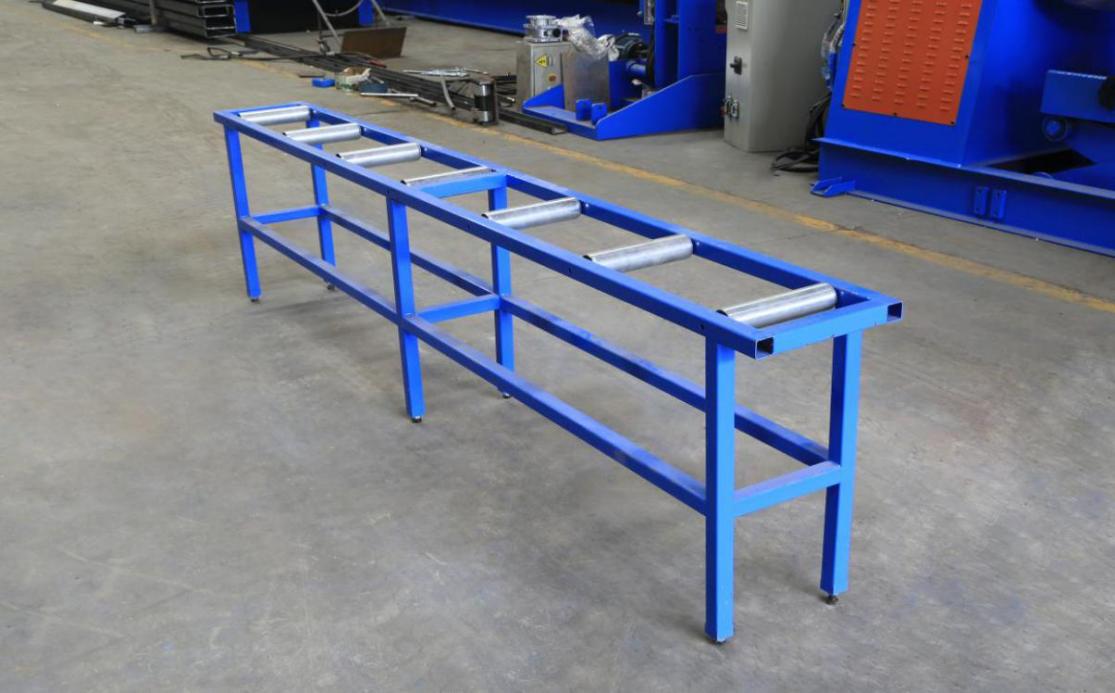

7) Rack de sortie: non alimenté, deux unités , avec des rouleaux pour un mouvement facile

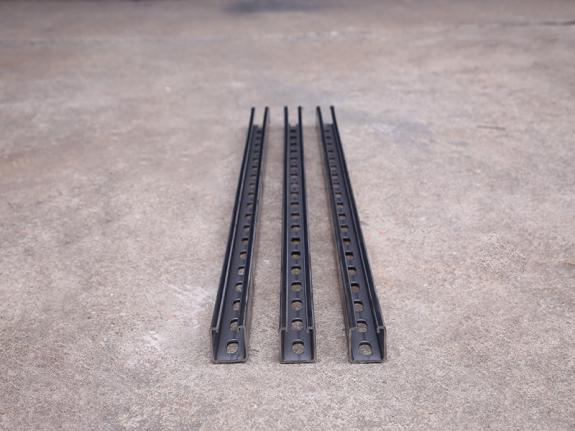

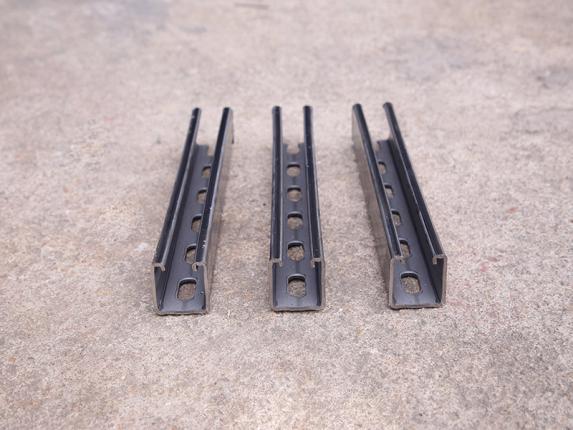

% 1) spectacle de produits
