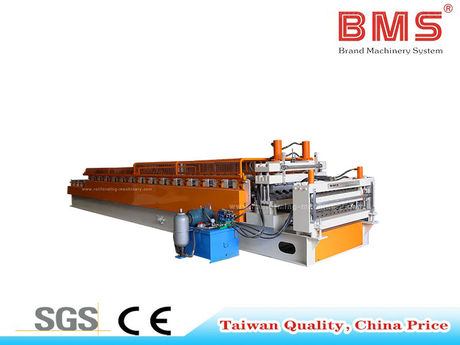

Petit pain professionnel automatique de double couche formant la machine pour la tuile vitrée et le panneau de toit trapézoïdal

La machine de formage de rouleaux double couche peut produire deux dessins de profils différents dans une seule machine, elle peut économiser plus de place et bien sûr plus.
État de disponibilité:
Quantité:
  • YX31-160-960/YX30.5-200-1000

  • BMS

spécification of

Machine de formage de rouleaux double couche


ARTICLE I        Machine de formage de rouleaux double couche pour  Tuile vitrée et panneau de toit trapézoïdal

Dessin de profil:

06RSHI(KINCGNRDJV%6XF

UGL1ZZX924RASSSJ2N7


Matériel:

Épaisseur de matériau:0,35-0,6 mm           Efficace largeur: 960mm/1000 mm

En vigueur matériel: prépeint Galvanisé Acier (PPGI), Yforce de terrain 235-345MpaSvp confirmer

Largeur efficace tolérance : ±5mm           La tolérance d'espacement des vagues : ± 1 mm

La hauteur des vagues tolérance : ±1mm         Tolérance de coupe à longueur≤±1 mm



Composants de machines

1) Manuel Dérouleur: 2sets



------- photo pour référence seulement


2) Laminoir à froid :

Avec guidage du matériau d'alimentation, châssis en Acier type H450 par soudage;

Avec manuel prédécoupeur pour une utilisation facile et une économie de matériel :

016A6707

Épaisseur du buffet : 18mm

Rouleaux fabriqués en acier 45#, Tours CNC, Traitement thermique, Revêtement chromé dur avec épaisseur 0.04mm ,surface avec traitement miroir

Diamètre des arbres = ф90mm/ ф75mm, usiné avec précision;

016A6657

Conduite automobile, Transmission à engrenages/pignons, à propos 14/18  étapes former;

Moteur principal = 7,5 kW, contrôle de vitesse de fréquence,

Vitesse de formage environ 15 m/min

Deux couches ne peuvent pas fonctionner en même temps

Les deux groupes de profilage partageaient une base de machine, un moteur et une armoire de commande, ainsi qu'un interrupteur d'embrayage pour atteindre un double objectif.

Tous les boulons à vis de qualité 8,8 pour assurer une fixation serrée de la structure de la machine et une longue durée de vie pendant la longue durée de fonctionnement de la machine.

Vitesse de formage réelle :15-20m/min(Ne pas inclure le temps de coupe)

3) Poste hydraulique Dispositif de coupe :

Post-coupe, arrêtez de couper, tdeux lames de coupe, pas de suppression

Hydrauliqueic moteur: 4kW, plage de pression hydraulique : 0-8Mpa

Matériau de l'outil de coupe : Cr12MoV(= SKD11 avec au moins un million de fois la durée de vie de coupe), Traitement thermique au degré HRC58-62

La puissance de coupe est fournie par la station hydraulique du moteur principal


Le système hydraulique avec filtre à huile pour l'huile filtration, à garantir que l'huile en circulation est propre et prolonger la durée de vie du système hydraulique(Voir l'image ci-dessous)

Numéro d'huile hydraulique : Shell Tellus S2 M 46 ou modèle équivalent





4) Système de contrôle PLC

Contrôler la quantitéy et longueur de coupe automatiquement

Combiné avec:  PLC, onduleur, écran tactile, encodeur, etc.

Tolérance de coupe à longueur≤±1 mm

Tension de contrôle 24V

016A6796

5) Sortir du rack:

Non alimenté, 2 unités, avec des rouleaux pour un déplacement facile

V)R04JZZBQKXLJQM4LQ


Machine Image(Juste pour référence)

016A6800

Les spécifications et les photos ci-dessus sont uniquement à titre de référence, la précision peut être légèrement différente et doit se référer à la machine.
