Machine de formage de rouleaux de panneaux de revêtement pour profil YX18-145-870

Partager sur:

Machine de formage de rouleaux de panneaux de revêtement pour profil YX18-145-870

pour profil YX18-145-870

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX18-145-870
Marque de produit:
BMS
code produit:
8455221000

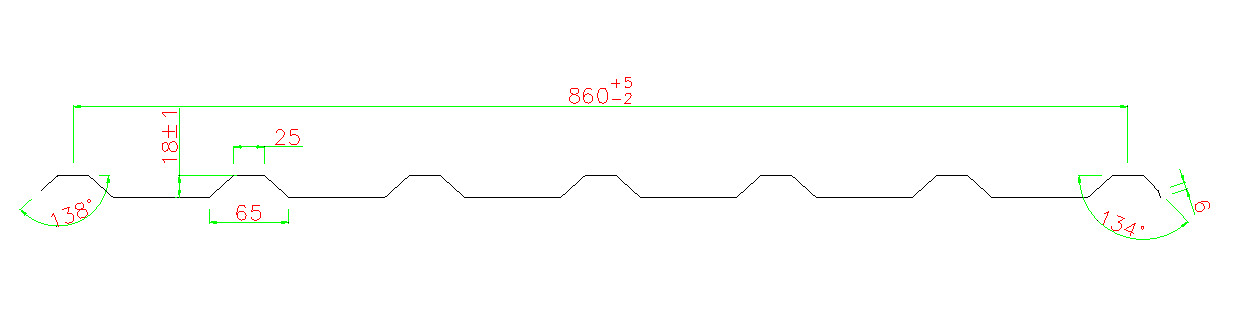

Profil

dessin

Description du produit

Matériel	Matériel applicable	PPGI
	Épaisseur du matériau	0,3-0,6 mm
	Avec limite d'élasticité	Q235-355Mpa
Bobine	Largeur d'alimentation	1000mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max. 5 tonnes.
Machine	Cadre de base	Acier de type H400 par soudure.
	Épaisseur des parois latérales	Q235 t18mm
	Matériau du rouleau	45 # usiné avec précision, revêtement chromé dur
	Station à rouleaux	18 étapes pour former
	Diamètre de l'arbre	ф75mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	7,5 kW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	3KW
Système de contrôle PLC	Onduleur	Schneider Electric/DELTA (marque taïwanaise)
	Écran tactile	WEINVIEW (marque taïwanaise)
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1. Équipé d'une cisaille simple avant manuelle, il est pratique pour les clients de changer de matériau avec une fonction avancée d'économie de matériau (pas de gaspillage).

2. Le rouleau est trempé après un usinage fin (HRC48-50) avec de l'acier ASTM AISI 1045 et du chrome dur enduit pour plus plus de 10 ans de vie professionnelle.

3. Systèmes automatiques en optionagrafeuse, améliore l'efficacité du travail, économise les coûts de main-d'œuvre, et hép vous améliorez votre avantage concurrentiel.

Flux de travail

Dérouleur hydraulique 5T → Dispositif d'alimentation → Pré-coupe manuelle →Système de formage de rouleaux → Dispositif de coupe de poteaux hydraulique → Rack de sortie

056T6YSR%8K1K)FZVY

Technique spécificationns

1) 5T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Largeur d'alimentation maximale : 600mm

Plage d'identification de bobine :508 ± 30 mm,Diamètre extérieur :1500mm

Moteur de pompe à huile :2,2 kW

Capacité:Max.5 tonnes

Dérouleur hydraulique 5T

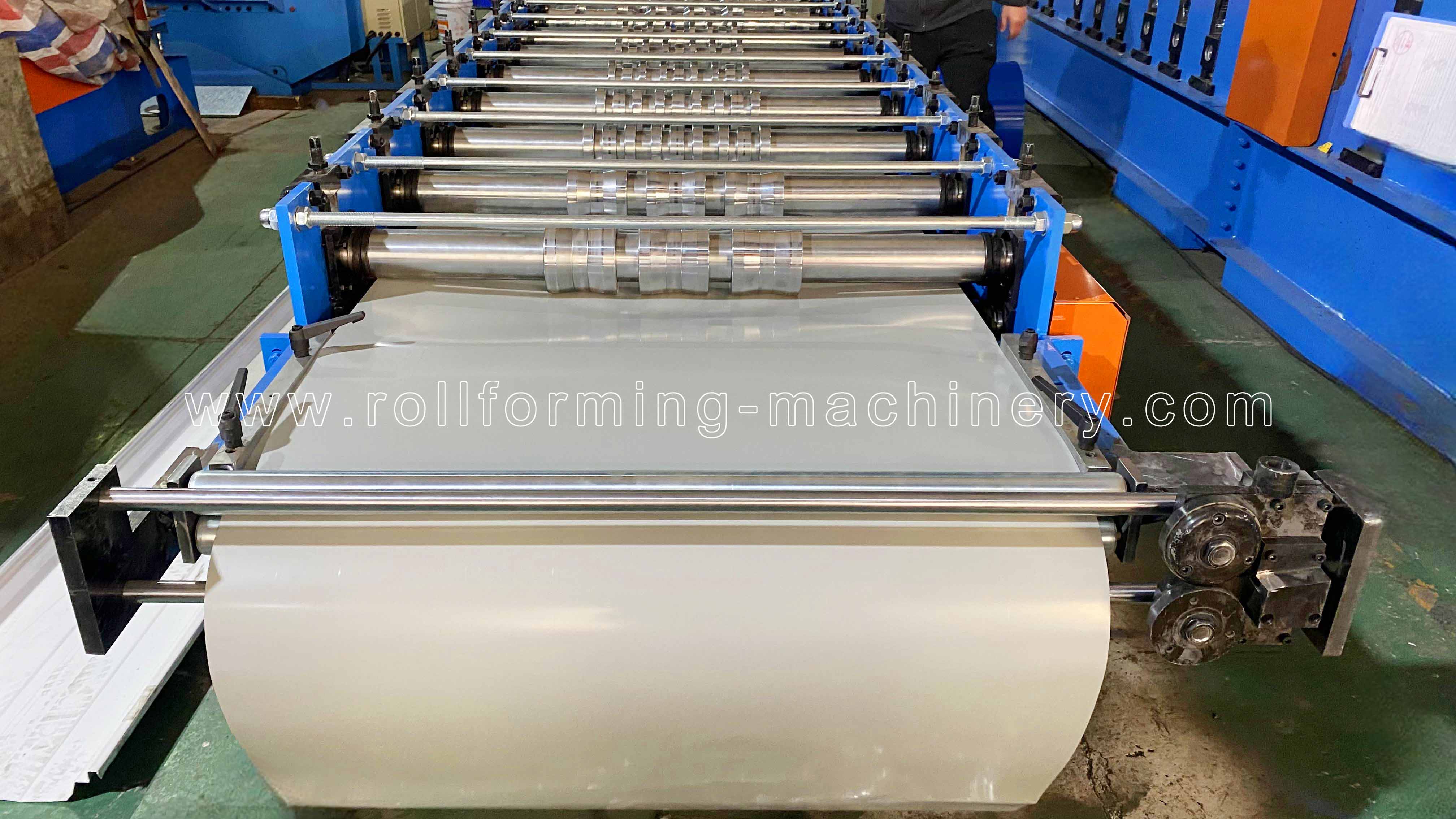

2) Dispositif de guidage d'alimentation

Dispositif de guidage d'alimentation

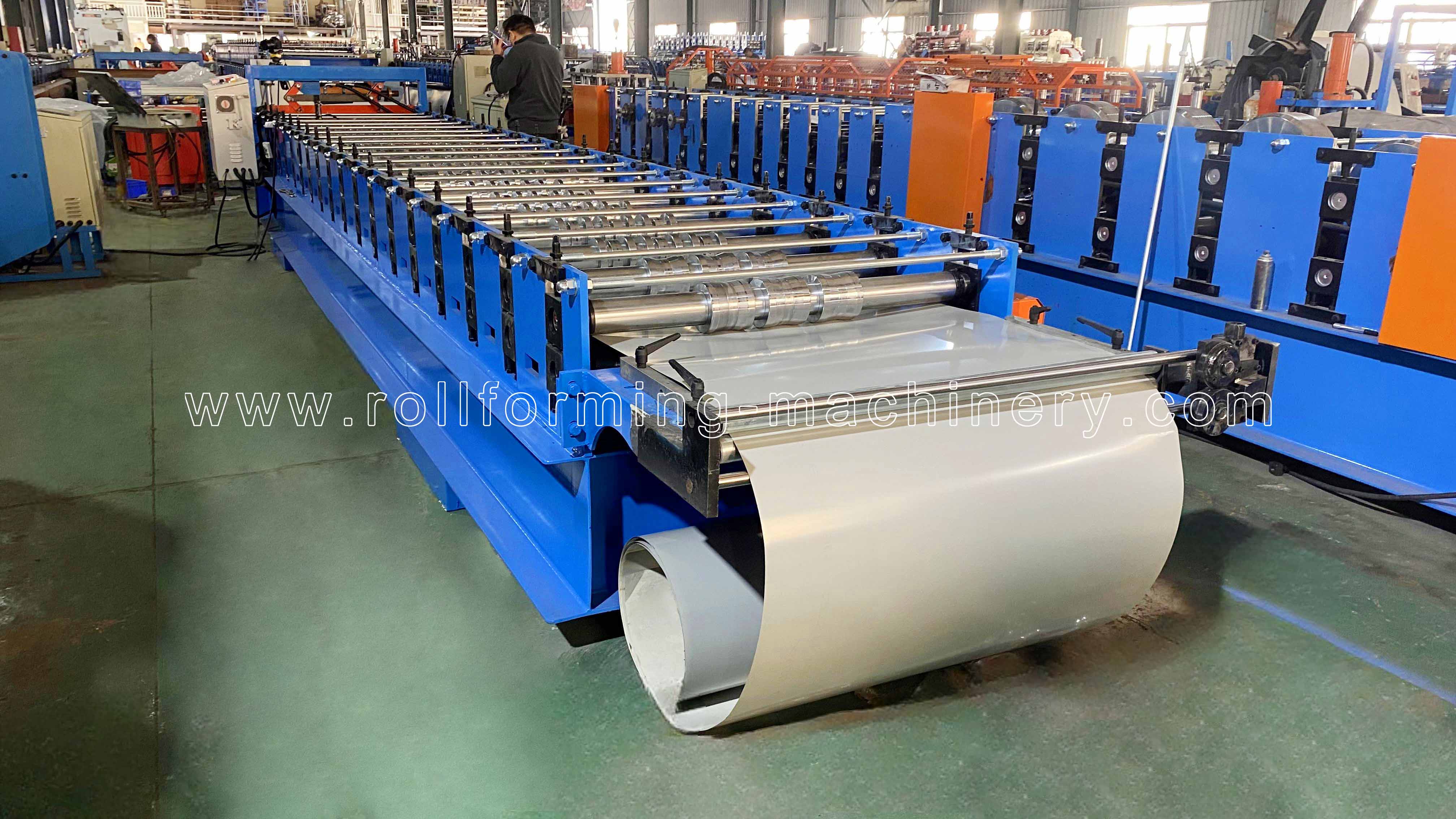

3) Dispositif de pré-découpe manuel

La position de guidage peut être ajustée pour une alimentation appropriée du matériau.

Pré-coupeur manuel

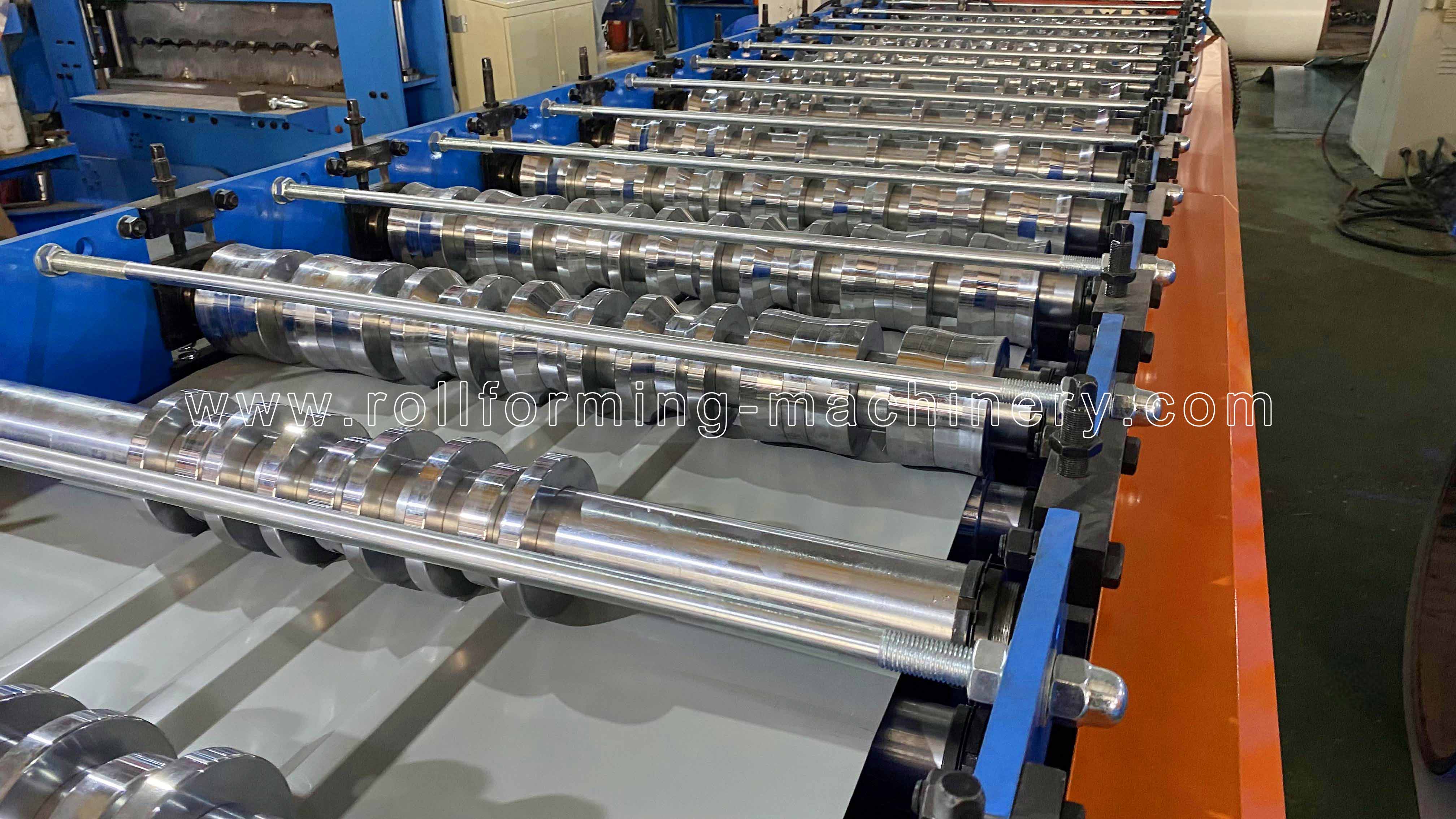

4) M principalachine

Rouleaux fabriqués à partir de 45# usiné avec précision, revêtement chromé dur ; d'une épaisseur de 0,5 mm, surface avec traitement miroir (pour une durée de vie plus longue et antirouille) ;

Cadre de carrosserie en 400#H taper l'acier par soudage

Vitesse de formage : environ 20 m/min

Machine principale

5) Hydraulique Coupe-poste

N'arrêtez pas de couper,Deux pièces type de conception de lame de coupe, sans cache

Moteur hydraulique :3KW;Pression de coupe :0-16Mpa
Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

Avec au moins un million de fois de vie coupée
La puissance de coupe est fournie par la station hydraulique du moteur principal

6) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

Armoire de contrôle PLC

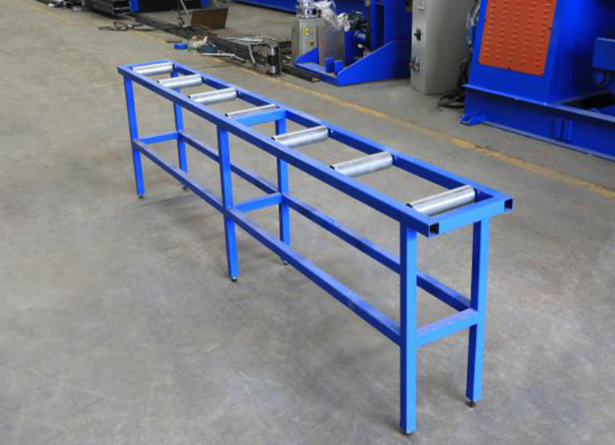

7) Quitter le rack:

Non alimenté, deux unités, avec des rouleaux pour un déplacement facile

Quitter le rack

8) Exposition de produits

Dossier de candidature

Emballage et expédition

Méthode d'emballage :Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
