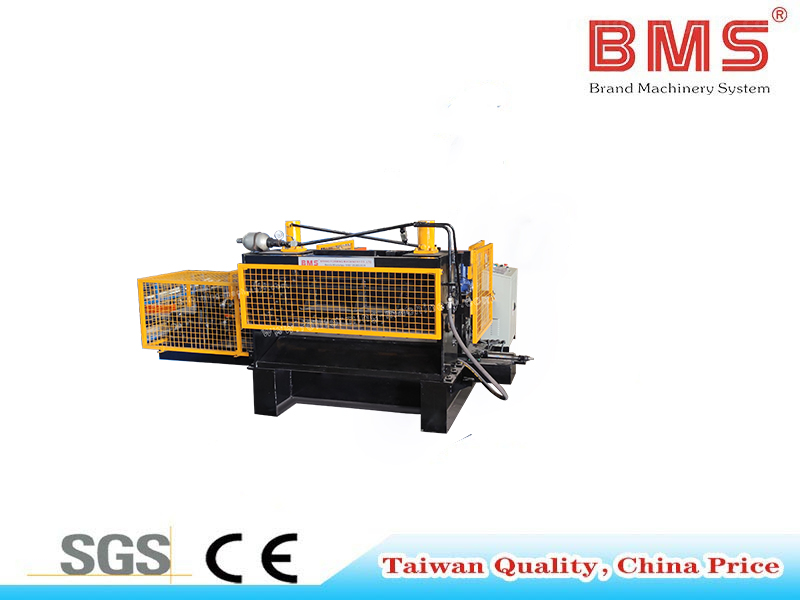

Ligne de coupe à longueur et machine à refendre

Style économique

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
BMS

Description de la machine

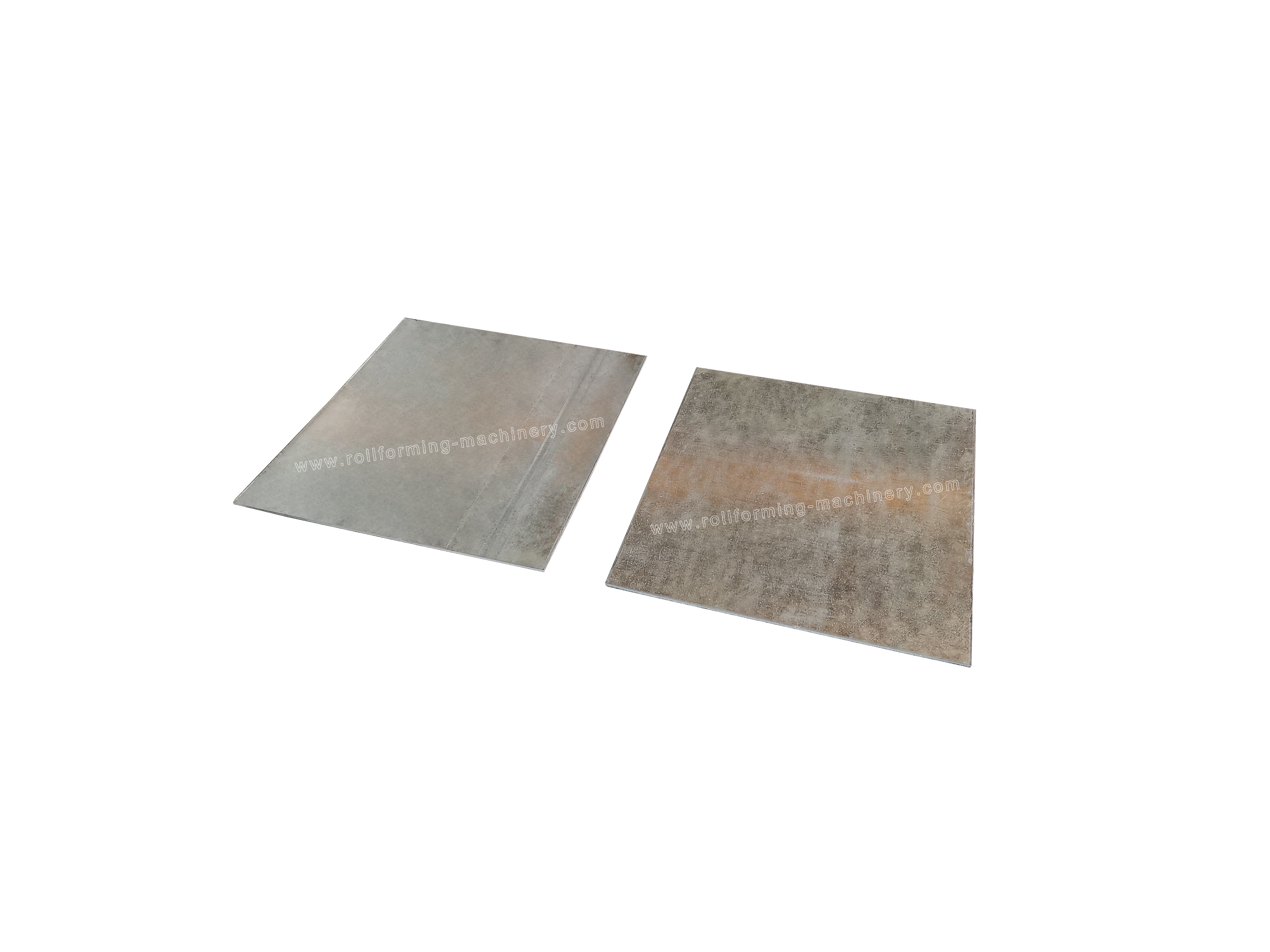

Une simple ligne de machine à refendre est nécessaire si vous souhaitez produire à partir de larges bobines d'acier des bandes d'acier étroites, qui seront utilisées pour la matière première des profils de gouttières, de solins et de faîtages de toiture.

Non.	Paramètres principaux		Paramètres du broyeur à rouleaux
1.	Épaisseur du matériau	0,3-2,8 mm	Stations de formage	En hausse de quatre en baisse de cinq
2.	Largeur d'alimentation	1250mm	Cadre du corps	H450
3.	Matériel de candidature	Tôle d'acier galvanisée, tôle enduite de couleur	Épaisseur de la paroi latérale	Q235 t40mm
4.	Norme électrique	380V/60Hz/3Ph	Arbre Diamètre	45#Acier, φ100mm
5.	Matériau de coupe	Cr12MoV	Puissance du moteur principal	11KW
6.	Limite d'élasticité	Q235-550Mpa	Boulons à vis	Année 8.8
7.	Vitesse de formage	20-30 m/minute	Largeur efficace	D'après le dessin
8.	Système de contrôle	Système de contrôle PLC	Rouleau	Acier 45 #, chromage dur
9.	Moteur hydraulique	11KW	Couleur de la machine	Bleu + Noir + Orange
10.	Matériel de test	BMS fournira la taille du matériau d'alimentation acheter cela 2 semaines avant les tests de la machine

Flux de travail

Dérouleur → Dispositif d'alimentation à rouleaux en caoutchouc → Dispositif de redressement → Dispositif de refendage → Post-coupe hydraulique (avec station hydraulique) → Système de contrôle PLC → Table de sortie

Affichage des composants de la machine

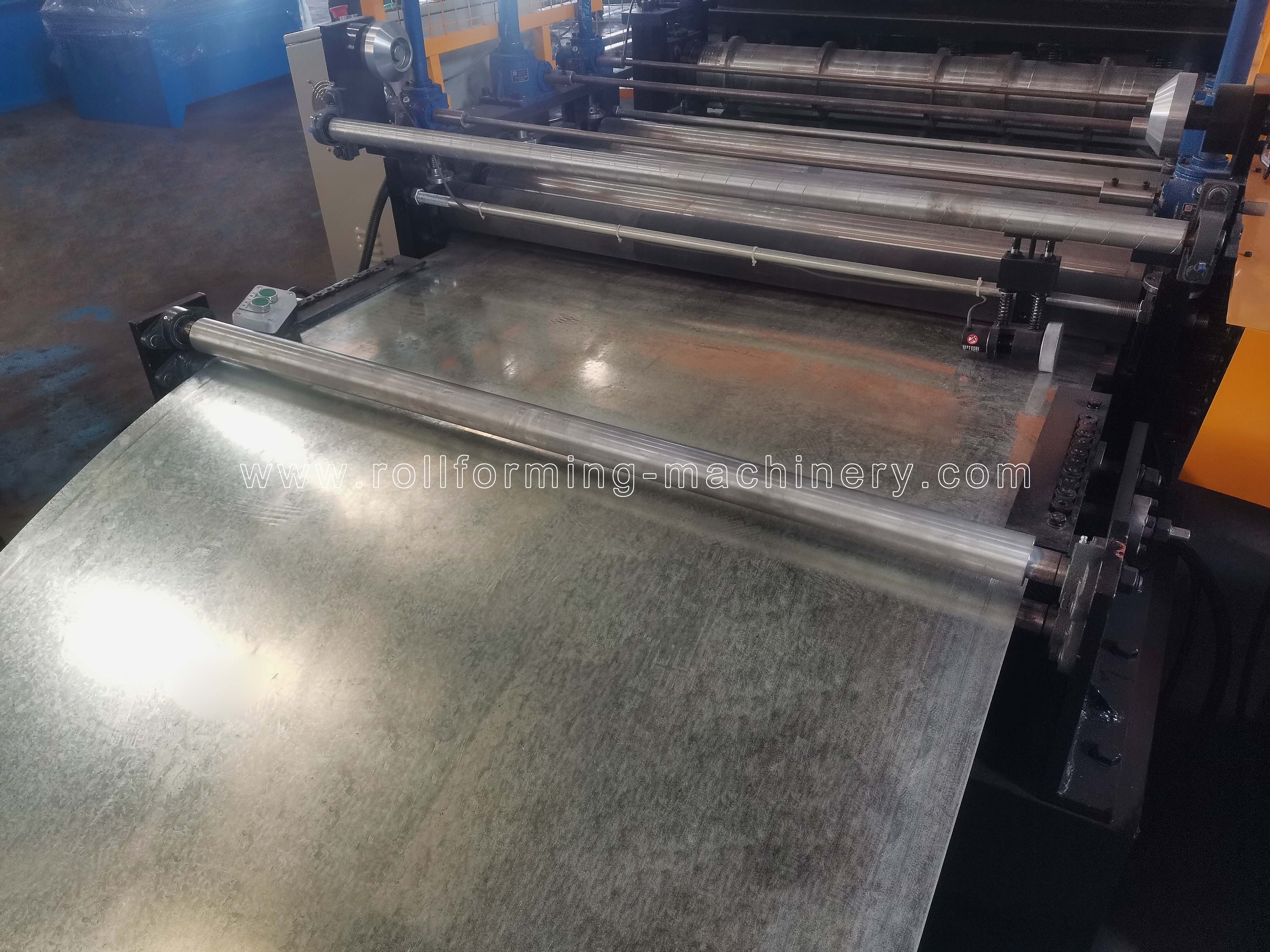

Dispositif d'alimentation

Contrôlez automatiquement la quantité et la longueur de coupe. Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

Automate : Siemens (marque allemande)/Schneider (marque française)

Onduleur: Siemens (marque allemande)/Schneider (marque française)

Écran tactile couleur de 7 pouces : Siemens (marque allemande)/Schneider (marque française)

Encodeur : Omron/KOYO (marque japonaise)

Tolérance de coupe à longueur≤ ± 1 mm

Tension de contrôle 24V

La position de guidage peut être ajustée pour une alimentation appropriée du matériau.

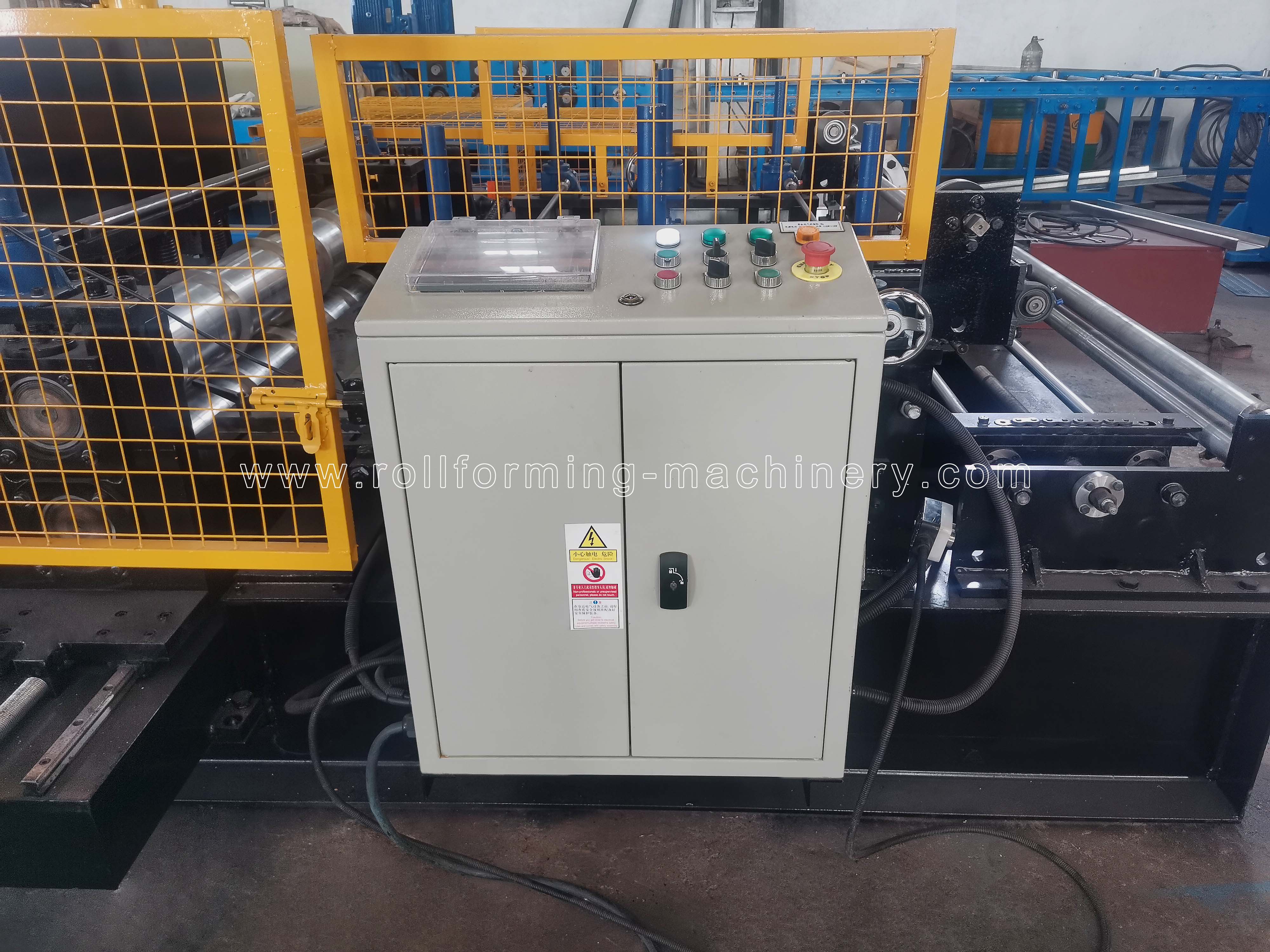

IMG_20220303_101035

Armoire de contrôle PLC

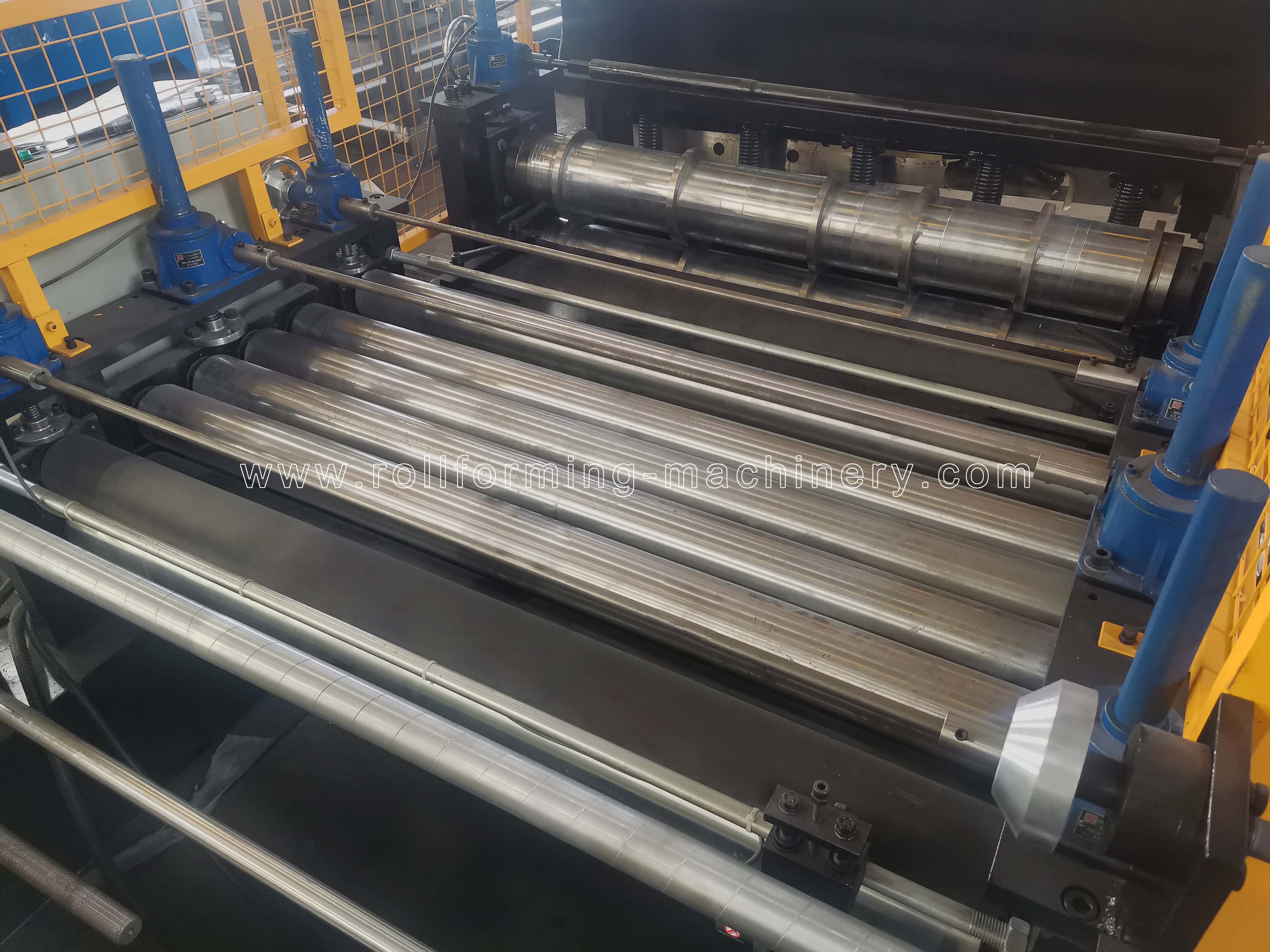

Moulin de formage principal

Post-coupe, arrêt de coupe, type de lame de coupe en deux pièces.
Moteur hydraulique :11KW;Pression de coupe : 0-16Mpa
Matériau de l'outil de coupe : Cr12MoV(= SKD11 Avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62
La puissance de coupe est fournie par la station hydraulique du moteur principal

Cadre de carrosserie en H450 taper l'acier par soudage

Épaisseur des parois latérales : Q235 t40mm;

Rouleaux fabriqués à partir de 45#Acier,chromage dur

Arbres fabriqués à partir de Acier 45#,Traitement thermique de trempe et de revenu, chromage dur. Diamètre =φ100mm, usiné avec précision

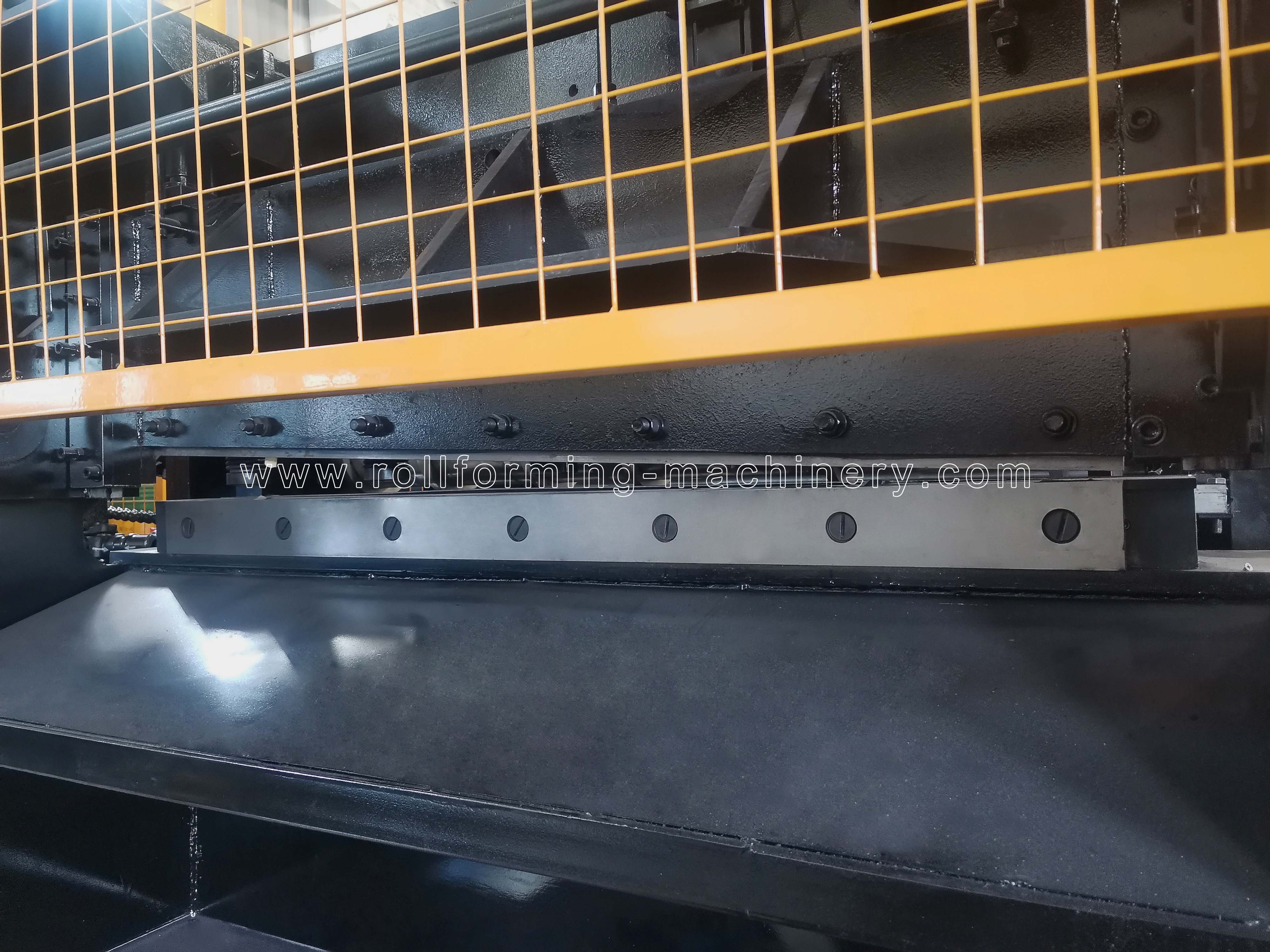

IMG_20220303_101439

Coupe-poste

Emballage et expédition

Méthode d'emballage :Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964
