Machine de fabrication de boulons de stabilisateur de friction à jeu divisé : guide de sortie et de contrôle qualité

Si vous fabriquez des produits de soutènement, les performances de vos stabilisateurs à friction divisés dépendent de deux choses : l"efficacité de la production et une qualité constante. Votre ligne de profilage doit produire des volumes élevés sans compromettre les dimensions et les spécifications auxquelles chaque boulon doit répondre.

Ce guide explique comment une machine de fabrication de boulons stabilisateurs à friction à jeu divisé forme des tubes fendus, les facteurs clés qui affectent la production et les contrôles de qualité nécessaires depuis la bobine d"acier brut jusqu"au boulon fini.

Qu"est-ce qu"un stabilisateur de friction divisé et pourquoi la précision de fabrication est importante

L"ensemble divisé est un produit tubulaire avec une surface fendue et une tête effilée. Il n’y a pas de coulis, pas de résine et pas de plaque d’ancrage mécanique qui le maintient en position. Le boulon reste en place car il est plus grand que le trou à travers lequel il est enfoncé, et donc la compression dans la fente provoque un frottement radial.

Ce sont tous les mécanismes du processus. Cela signifie donc que le diamètre extérieur du tube, la largeur de la fente et l"uniformité de la paroi sont plus que de simples spécifications sur un plan ; c"est la seule raison pour laquelle le boulon fonctionne.

Voici la partie qui devrait attirer l"attention de chaque directeur d"usine :

• Tubes sous-dimensionnés : ne génèrent pas suffisamment de pression radiale et la résistance à l'arrachement diminue

• Tubes surdimensionnés : résistent à l'insertion, augmentent la force d'installation et peuvent se coincer ou se déformer lors du passage dans le trou

• Espaces de fente incohérents : créent des points faibles sur la longueur du boulon là où la capacité de retenue varie

Aucun des éléments ci-dessus ne peut être considéré comme un simple détail de fabrication. Il existe un lien évident entre votre précision de profilage et la sécurité du plafond dans une mine souterraine. C"est également la raison pour laquelle quiconque achète cet équipement s"intéresse à la technologie de profilage qui la sous-tend.

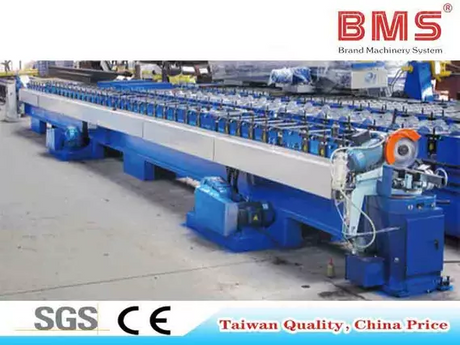

Comment fonctionne une machine de fabrication de boulons à jeu divisé : le flux de production

La ligne de production d'un stabilisateur de friction divisé est une variante du même processus de formage à froid utilisé dans l'industrie du formage des métaux, adapté spécifiquement pour un tube conique à fentes. Si vous avez déjà examiné une machine de formage de rouleaux de tubes , l'architecture de base vous semblera familière : une bobine de bande d'acier est progressivement façonnée en un profilé tubulaire à mesure qu'elle passe à travers une série de supports de formage.

La ligne typique passe par ces étapes :

• Déroulage : la bande d'acier est alimentée depuis la bobine en tension contrôlée

• Redressage : la bande est redressée avant son entrée dans les postes de profilage, car toute cambrure apparaîtra comme un arc dans le tube fini

• Profilage progressif : à l'aide de plusieurs jeux de rouleaux, la bande est enroulée par étapes pour former une pièce cylindrique avec une fente longitudinale continue

• Formation de cônes et de pointes : l'extrémité avant du tube est formée de telle sorte qu'elle puisse être insérée dans le trou percé

• Coupe à longueur : le tube continu est coupé à la longueur de boulon souhaitée

• Finition des extrémités : des anneaux, des plaques ou des formes d'extrémité spéciales sont ajoutés selon les spécifications des boulons

Pourquoi l"étape de formation des fentes est la station critique

Toutes les étapes du processus sont importantes, mais c"est au niveau du contrôle de l"espacement des fentes que le rendement et la qualité se rencontrent réellement. Si vos rouleaux ne sont pas en bon état ou ne sont pas ajustés à cette station, vous produirez soit des tubes qui ne passeront même pas le test de diamètre, soit, pire encore, des tubes qui semblent parfaits pour une inspection visuelle mais qui seront moins performants lorsqu"ils seront enfoncés dans la roche.

Une ligne bien entretenue avec des tolérances de rouleaux serrées vous permet de courir à grande vitesse sans sacrifier les performances d'ancrage. Il s'agit du même principe qui régit les configurations de machines de formage à froid de précision critique pour d'autres produits en acier de construction : l'étape de formage fixe le plafond en termes de débit et de qualité, et vous ne pouvez pas vous frayer un chemin autour d'une pile de rouleaux mal entretenue.

Résultat : Qu"est-ce qui détermine le nombre de boulons qu"une machine peut produire

Les acheteurs veulent toujours un chiffre unique, « boulons par heure ». La réponse honnête à cette question est que les niveaux de production dépendent de plusieurs facteurs agissant en conjonction, et la seule façon d"être déçu par l"atelier est de donner un chiffre de production unique.

Les variables fondamentales

• Qualité et épaisseur du matériau : les tôles d'acier d'une dureté plus élevée et plus épaisses prennent plus de temps à se former et imposent plus de tension aux rouleaux, limitant ainsi la vitesse de ligne que vous pouvez atteindre

• Diamètre et longueur cibles des boulons : des boulons plus petits vous obligeront à couper plus de boulons par minute, mais au détriment de leur manipulation et de leur emballage après chaque cycle.

• Nombre de postes de formage : plus de postes de formage permettent un formage plus doux et plus précis, mais chaque stand ajoutera du temps aux opérations de configuration et de changement.

• Taille des bobines : des bobines plus grandes réduiront la fréquence des arrêts de ligne dus au remplacement des bobines, ce qui a un impact plus important sur votre productivité qu'on pourrait le penser.

• Compétence de l'opérateur et temps de changement : le changement du diamètre des boulons nécessite le changement des rouleaux et des guides et est directement proportionnel à votre nombre quotidien réalisable

Le compromis entre le résultat et la qualité

C’est là que de nombreux processus de fabrication tournent mal. La vitesse de ligne et le produit réellement fabriqué ne sont pas la même chose.

Augmenter la vitesse de la ligne au-delà de ce que votre contrôle de tension, l"étalonnage des rouleaux et le processus de formage conique peuvent gérer n"entraîne pas une augmentation de la fabrication de boulons ; cela n’entraîne qu’une augmentation des déchets et une augmentation des lots mis au rebut. Une ligne légèrement plus lente qui respecte des tolérances serrées fabriquera souvent plus de produits qu’une ligne plus rapide.

Considérez le « rendement effectif » comme de bons boulons par heure, et non comme des mètres bruts de bande par minute. Ce simple recadrage change la façon dont vous devriez évaluer n'importe quelle machine, qu'il s'agisse de votre propre ligne ou de celle que vous achetez auprès d'un fournisseur. Une bien spécifiée, ligne de coupe à longueur associée à une configuration de refendage et de déroulement correctement calibrée, compte tout autant pour votre débit réel que les supports de formage eux-mêmes.

Facteurs qui modifient votre numéro de sortie

Contrôle qualité : création d"un programme de contrôle qualité pour la production de boulons fendus

Les chiffres ne sont importants que si les boulons fabriqués en atelier remplissent la fonction prévue. Le contrôle qualité doit être effectué avant même que les matières premières n"entrent dans les rouleaux et tout au long du processus de tubulure.

CQ des matériaux entrants

C’est là que la plupart des problèmes de qualité sont évités et non détectés. Avant qu’une bobine ne s’approche de la ligne, elle a besoin :

• Vérification du certificat d'usine : vérifier que la limite d'élasticité, la résistance à la traction et l'allongement correspondent à la nuance demandée.

• Inspection de surface : vérifier la présence de rouille, de calamine ou d'épaisseur inégale de la bobine sur sa largeur.

• Contrôle dimensionnel : s'assurer que la largeur et le calibre de la bande correspondent au calibrage de la machine de formage.

L"introduction d"une bobine non conforme aux spécifications dans une ligne correctement calibrée produit toujours des boulons non conformes aux spécifications. Il s’agit d’un échec facile à prévenir et coûteux à détecter en aval.

Contrôles dimensionnels en cours de processus

Pendant que la ligne fonctionne, quelqu"un (ou quelque chose) doit surveiller :

• Diamètre extérieur : déterminé à certains intervalles ou en continu avec une jauge laser/optique si un tel équipement est disponible.

• Espacement et chevauchement des fentes : la dimension la plus importante liée aux performances de friction

• Épaisseur de paroi : vérifiée pour la cohérence sur toute la longueur du tube.

• Rectitude : due au fait que la flexion du tube complique le processus d'insertion.

• Angle de conicité et longueur de pointe : vérifiés pour vérifier la conformité aux spécifications en raison de la force d'insertion accrue lors d'une mauvaise formation de pointe.

Tests de performances mécaniques

Les dimensions vous indiquent que le tube a la bonne forme. Les tests de performances vous indiquent qu'il fera réellement son travail.

• Test de charge radiale : simulation de l'insertion d'un trou de forage pour confirmer la capacité d'ancrage et de maintien, le test le plus important pour ce produit.

• Essais de traction et de rendement : effectués sur des coupons de production, et pas seulement sur les matériaux entrants.

• Test de force d'insertion : confirmation de la compatibilité avec les équipements de boulonnage standard utilisés sur site.

• Test de retour élastique à fente : prouver que le tube reviendra à son diamètre normal une fois comprimé, car c'est ainsi que fonctionne en premier lieu l'ancrage à friction.

CQ de revêtement et de corrosion

Si votre ligne comprend une étape de galvanisation ou de revêtement, ajoutez :

• Vérification de l'épaisseur du revêtement : à l'aide d'une jauge magnétique ou à courants de Foucault

• Tests au brouillard salin : exécutés à une cadence d'échantillonnage régulière, pas seulement au moment de la certification

• Test d'adhérence : pour confirmer que le revêtement ne s'écaillera pas ou ne se décollera pas lors de la manipulation et de l'installation

Traçabilité et documentation des lots

Et c’est là que réside la différence entre une entreprise amateur et un fournisseur auquel les sites miniers confieraient leur activité. Tous les lots doivent être traçables jusqu"au numéro de chaleur du serpentin, avec des données de test de longueur, de forme d"extrémité et de diamètre saisies pour chaque numéro de lot.

Mettre vos documents de contrôle qualité en conformité avec les normes connues de gestion de la qualité, le système de gestion de la qualité ISO 9001 étant la norme de référence la plus utilisée, ne consiste pas à remplir des formulaires pour le formulaire. C"est ainsi qu"un service d"approvisionnement peut certifier vos produits sans visiter un site minier.

Défauts de production courants et comment le contrôle qualité les détecte

Même une ligne bien gérée produit des défauts occasionnels. Connaître les causes de chacun signifie que votre équipe de contrôle qualité peut remonter à la source d"un problème au lieu de simplement rejeter le lot et de passer à autre chose.

Comment évaluer une machine de fabrication de boulons à jeu divisé avant de l"acheter

La sélection d"une machine de fabrication de boulons stabilisateurs à friction à jeu divisé nécessite plus que la simple comparaison des vitesses de production nominales. Évaluez les facteurs suivants pour déterminer si la ligne peut fournir un rendement, une qualité et une efficacité opérationnelle constantes à long terme :

• Capacité de production vérifiée : testez la production réelle par rapport à la capacité de production théorique dans les conditions de fonctionnement pour voir si la machine peut produire la quantité dont vous avez besoin.

• Inspection qualité intégrée : vérifiez qu'un système d'assurance qualité en ligne adéquat est disponible pour identifier et éliminer les problèmes dimensionnels et de formage pendant la production.

• Efficacité du changement : Déterminez le temps nécessaire pour changer des boulons de différents diamètres ou longueurs ou pour changer de matrice.

• Disponibilité des outils et durée de vie : vérifiez les spécifications et la durée de vie des matrices et des rouleaux et assurez-vous que les pièces de rechange sont facilement disponibles pour contrôler les coûts de maintenance et éviter les temps d'arrêt.

• Documentation sur la qualité et la traçabilité : demandez des échantillons, des rapports d'assurance qualité et d'autres documents pour vérifier la cohérence dimensionnelle de la production.

Conclusion

Le rendement et le contrôle qualité ne sont pas deux conversations distinctes sur une machine de fabrication de boulons à jeu divisé ; c'est la même conversation vue sous deux angles. Les tolérances du support de formage, l'état des rouleaux et la technologie d'inspection qui déterminent la vitesse à laquelle vous pouvez faire fonctionner la ligne sont exactement les mêmes facteurs qui déterminent si les boulons qui s'en détachent retiendront la roche.

Si vous pesez un nouvel équipement de production ou si vous cherchez à renforcer le contrôle qualité sur une ligne existante, il est utile de discuter de votre tonnage spécifique, de vos spécifications de boulons et de vos objectifs de production avec quelqu'un qui travaille quotidiennement avec la technologie de profilage. Vous pouvez contacter l'équipe BMS via la page de contact ou jeter un œil à la gamme plus large de machines de profilage pour voir comment la même technologie de formage, de refendage et de découpe s'applique à différents produits de tubes et de profilés.

FAQ

Quel rendement une machine de fabrication de boulons de stabilisateur à friction à jeu divisé peut-elle généralement atteindre ?

Une machine contemporaine automatisée de formage de boulons stabilisateurs à friction à jeu divisé a un taux de production compris entre 5 et 10 articles par minute (soit environ 300 à 600 boulons par heure), qui varie en fonction du degré d"automatisation et de la longueur du boulon.

Quel est le test QC le plus important pour les boulons stabilisateurs de friction ?

Le test de contrôle qualité (CQ) le plus important pour les boulons stabilisateurs de friction (jeux divisés inclus) est le test d"arrachement in situ, qui consiste à tester la capacité réelle d"ancrage par friction du boulon à la paroi du trou de forage.

Comment la tolérance d’espacement des fentes affecte-t-elle les performances des boulons sous terre ?

La tolérance d"écartement des fentes est utilisée dans les travaux de mines souterraines et de tunnels en ce qui concerne l"écart par rapport aux spécifications en termes de taille d"une fente ou d"un trou de dégagement percé dans un élément de support de surface en acier (tel qu"une plaque de dôme, une sangle en treillis ou un canal en acier) par rapport à celle de la tige du boulon d"ancrage.

Une machine peut-elle produire plusieurs tailles d’ensembles divisés ?

Une seule machine de fabrication de boulons stabilisateurs à friction fendus ne peut pas former différents diamètres fendus sans altérer certains composants de la machine.
