Frein de tôle magnétique ou presse plieuse : lequel convient à votre travail ?

Si vous décidez entre une presse à tôle magnétique et une presse plieuse, le meilleur point de départ n"est pas le tonnage, les commandes ou la taille de la machine. Commencez par la pièce que vous devez réaliser.

Une enceinte profonde avec plusieurs côtés pliés crée un défi de flexion très différent de celui d"un solin de toit de six mètres. Il en va de même pour un prototype réalisé une seule fois et un support produit 500 fois. Dans chaque cas, le matériau peut être de la tôle, mais les besoins de la machine sont différents.

Un frein magnétique vous offre plus de liberté autour des formes difficiles car sa barre de serrage supérieure peut être retirée ou repositionnée. Une presse plieuse vous offre une force de formage bien plus importante et un meilleur contrôle sur l"outillage, la géométrie du pliage et la production répétitive.

La meilleure approche pour y parvenir est donc de déterminer lequel fabrique vos pièces avec plus de précision et d’efficacité.

En quoi un frein magnétique est-il différent d"une presse plieuse ?

La plus grande différence réside dans la manière dont chaque machine maintient et plie la feuille.

Une machine à cintrer les métaux électromagnétique utilise un électro-aimant pour maintenir la tôle sous une barre de serrage en acier amovible. Une fois le matériau serré, vous soulevez la feuille de pliage et pliez la feuille autour du bord de la barre.

Lorsque l"aimant est relâché, la barre de serrage peut être soulevée. Cette conception simple laisse beaucoup plus d’espace ouvert autour de la pièce.

Une presse plieuse fonctionne différemment. La feuille est positionnée entre un poinçon supérieur et une matrice inférieure. Un vérin motorisé pousse le poinçon vers le bas, forçant le matériau à entrer dans la matrice et créant le pli.

Étant donné que le poinçon et la matrice sont directement impliqués dans le façonnage du métal, l"outillage de la presse plieuse a une influence beaucoup plus grande sur le pliage fini.

Quelle machine est la meilleure pour les pièces et les boîtes complexes ?

C’est là que le frein magnétique devient particulièrement intéressant.

Une pièce peut être facile à plier lorsqu’elle est encore plate. La difficulté commence après les premiers virages. Une fois que les côtés commencent à se relever, ils peuvent entrer en collision avec l"outillage ou le châssis de la machine lorsque vous essayez d"effectuer le pli suivant.

Où un frein magnétique a un avantage

La barre de serrage étant amovible, vous pouvez modifier la disposition de serrage à mesure que la pièce prend forme.

Ceci est utile lors de la fabrication de boîtes profondes, de plateaux, de casseroles, d"armoires, de canaux, de boîtiers électriques et d"autres composants comportant plusieurs côtés pliés. Les barres de serrage segmentées ou courtes peuvent contenir uniquement la section que vous pliez tout en laissant les côtés environnants dégagés.

Imaginez former une enceinte rectangulaire profonde. Après avoir courbé trois côtés, ces murs entourent maintenant le quatrième virage. Avec un frein magnétique, vous pouvez utiliser une barre de serrage plus courte afin que les côtés existants n"aient pas besoin de passer sous une grande poutre supérieure fixe.

L"avantage est donc la liberté autour de la pièce à usiner.

Cela peut également rendre un frein magnétique pratique pour les prototypes et les pièces personnalisées, car vous pouvez modifier la disposition de serrage sans construire à chaque fois une configuration d"outillage élaborée.

Que peut faire une presse plieuse avec des pièces complexes ?

Une presse plieuse peut également réaliser des boîtes, des canaux, des retours et des pièces compliquées. Cela ne se limite pas aux longs plis droits.

La différence est que l"outillage doit créer le jeu requis.

Par exemple, un poinçon col de cygne peut laisser la place à une bride préalablement formée. Les poinçons segmentés peuvent être retirés là où ils pourraient interférer avec la pièce. Des poinçons et matrices spéciaux peuvent résoudre des problèmes de formage encore plus inhabituels.

Ainsi, une presse plieuse peut être extrêmement flexible, mais la séquence de pliage et l"outillage nécessitent généralement plus de réflexion lorsque la pièce est enfermée.

Pour les pièces en tôle légère où les interférences constituent le principal problème, le frein magnétique peut souvent simplifier le processus.

Quelle machine gère mieux les tôles plus épaisses ?

C’est un domaine dans lequel la presse plieuse a un net avantage.

Mais avant de comparer les machines, il est utile de comprendre que la capacité de pliage n’est pas simplement une valeur d’épaisseur.

Une machine peut traiter une certaine épaisseur sur un coude court, mais nécessiter un matériau plus fin lorsque vous utilisez toute sa largeur de travail.

Capacité de freinage magnétique

Les freins magnétiques sont principalement destinés à la fabrication de tôles.

Leur capacité réelle dépend du métal à plier, de son épaisseur et de la longueur du pli. L"acier doux, l"acier inoxydable, l"aluminium et le cuivre ne nécessitent pas exactement les mêmes conditions de formage.

C’est pourquoi vous ne devriez pas prendre une évaluation de l’épaisseur de l’acier doux et supposer qu’elle s’applique également à tous les autres matériaux.

La longueur de pliage est importante pour la même raison. Le pliage d’une courte section sollicite moins la machine que le pliage du même matériau sur l’ensemble du lit.

Capacité de la presse plieuse

Les presses plieuses sont disponibles avec une force de formage beaucoup plus élevée.

Selon la machine, ils peuvent manipuler des tôles fines, du métal épais et des plaques. Cela en fait le choix naturel une fois que votre travail commence à aller au-delà de la fabrication légère.

Plus de force est généralement nécessaire à mesure que le matériau devient plus résistant ou plus épais, que le pli s"allonge ou que la configuration de l"outillage devient plus exigeante.

Si vous pliez principalement des tôles légères, les deux machines peuvent avoir une capacité suffisante.

Si des matériaux épais et des pliages lourds font régulièrement partie du travail, la presse plieuse vous donne beaucoup plus d"espace pour vous développer.

Comment les outils de frein magnétique et de presse plieuse se comparent-ils ?

Les deux machines deviennent plus utiles lorsque vous disposez du bon outillage, mais l’outillage effectue des tâches différentes.

Outillage de frein magnétique

Sur un frein magnétique, les barres de serrage modifient principalement la facilité avec laquelle vous pouvez atteindre et maintenir la pièce.

Une barre pleine longueur fonctionne bien pour les virages simples. Les barres courtes ou segmentées sont préférables lorsqu"une partie seulement de la tôle doit être serrée. Les barres fendues peuvent aider avec les plateaux et les casseroles, tandis que les barres étroites créent plus d"espace pour les canaux étroits et les coudes rapprochés.

Certaines machines peuvent également utiliser des barres de serrage de forme spéciale ou à rayon.

Le point important est que les outils de freinage magnétique vous aident principalement à travailler autour de la forme de la pièce.

Outillage de presse plieuse

Sur une presse plieuse, le poinçon et la matrice font bien plus que retenir le métal. Ils aident à définir le virage lui-même.

Un poinçon ou une matrice différente peut modifier le rayon de courbure, le jeu de bride disponible, la capacité matérielle et même si la pièce peut physiquement être formée.

C"est pourquoi les presses plieuses peuvent utiliser une si large gamme d"outillage, notamment des poinçons standard, des matrices en V, des poinçons à col de cygne, des outils segmentés, des outils à rayon et des matrices spéciales.

Cela confère à la presse plieuse une énorme flexibilité, mais cela signifie également que l"outillage peut devenir une part importante de l"investissement.

Quelle machine offre une meilleure précision et répétabilité ?

Bien que les deux machines puissent produire des pliages précis, la différence réside dans le degré de répétabilité dont vous avez besoin.

Un frein magnétique peut utiliser une butée arrière, une butée d"angle, un guide de positionnement ou une pédale pour vous aider à répéter la même configuration. Pour les prototypes, la fabrication sur mesure et les petits lots, cela peut être parfaitement suffisant.

Supposons que vous ayez besoin de 20 boîtiers électriques similaires. Une fois la position et l"angle de pliage définis, vous pouvez travailler sur le lot sans repartir de zéro sur chaque pièce.

Cependant, une presse plieuse va beaucoup plus loin dans la répétabilité.

Les machines modernes peuvent utiliser des commandes CNC, des butées arrière programmables, plusieurs axes de positionnement, des programmes de pliage stockés et une correction automatique de l"angle. Une fois le travail programmé, la machine peut guider l"opérateur à plusieurs reprises vers les mêmes positions et séquences de pliage.

Cela devient précieux lorsque la quantité augmente. Si vous créez 10 pièces personnalisées, vous vous soucierez peut-être davantage de modifier rapidement la configuration.

Si vous fabriquez 1 000 composants identiques, vous vous souciez bien plus de produire la 1 000ème pièce de manière aussi cohérente que la première.

Comment la longueur de travail et la taille des pièces affectent-elles le choix ?

La capacité ne signifie pas grand-chose si la pièce ne convient pas à la machine.

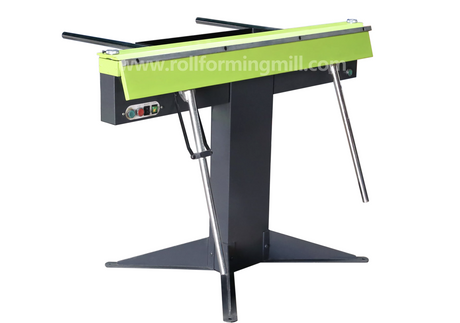

Par exemple, la cintreuse électromagnétique 1250B a une taille de matériau publiée d"environ 1,6 mm × 1 250 mm. Cette longueur utile peut convenir aux armoires, aux petits panneaux, aux composants CVC, aux boîtiers, aux solins plus courts et à de nombreuses autres pièces générales en tôle.

Comparez maintenant cela avec une cintreuse de tôle de 6,2 m . Sa largeur de travail beaucoup plus longue le rend adapté aux éléments tels que les longues garnitures de toit, les faîtages, les gouttières et les solins.

Cela montre pourquoi le nom de l’application seul ne suffit pas. Les deux machines peuvent être utilisées dans la fabrication de tôles ou de toitures, mais les pièces réelles peuvent être complètement différentes.

Un solin court avec plusieurs plis difficiles peut être plus facile sur un frein magnétique. Un long solin droit s"étendant sur plusieurs mètres ne peut pas être réalisé sur une machine de 1250 mm, quelle que soit la commodité de son outillage.

Les dimensions des pièces peuvent donc décider de la machine avant que toute discussion sur la vitesse ou les commandes ne commence.

Quelle machine est la meilleure pour votre volume de production ?

La quantité de production compte, mais l’idée répandue selon laquelle les freins magnétiques sont réservés aux travaux à faible volume est trop simpliste.

Freins magnétiques pour un travail flexible et changeant

Un frein magnétique fonctionne particulièrement bien lorsque les tâches changent régulièrement.

Vous pourriez fabriquer une armoire aujourd"hui, un plateau demain et un composant CVC personnalisé par la suite. Chaque pièce nécessite un agencement différent, mais les barres de serrage amovibles facilitent son adaptation.

Cela convient à la fabrication sur mesure, aux prototypes, aux travaux ponctuels, aux petites séries de production et aux ateliers où la gamme de produits change constamment.

La machine peut toujours produire des lots. Son avantage est que vous n’avez pas besoin d’un environnement de production hautement standardisé pour l’utiliser efficacement.

Presses plieuses pour production répétitive

Une presse plieuse devient de plus en plus précieuse lorsque le même composant est produit encore et encore.

Si les positions de pliage, les dimensions et les angles sont déjà connus, ces paramètres peuvent souvent être programmés et réutilisés. La butée arrière positionne le matériau, l"outillage reste cohérent et la même séquence peut être répétée tout au long du lot.

C"est idéal pour les travaux tels que les supports, les panneaux formés, les composants industriels et autres pièces fabriquées en plus grande quantité.

Frein magnétique ou presse plieuse : lequel convient à votre travail ?

À ce stade, le choix devrait être plus facile car vous pouvez juger les machines par rapport au travail réel plutôt que les unes par rapport aux autres.

Un moyen simple de prendre une décision est de travailler sur les pièces dans l’ordre.

Tout d’abord, regardez la forme finie. Si les côtés commencent à interférer avec la machine au fur et à mesure de leur formation, l"accès aux outils devient une préoccupation majeure.

Ensuite, vérifiez le matériau, l’épaisseur et le pli le plus long. Ceux-ci déterminent si la machine a une capacité physique suffisante.

Examinez ensuite dans quelle mesure les dimensions de pliage doivent être contrôlées et combien de pièces identiques vous comptez produire.

Enfin, comparez la configuration complète des outils nécessaires pour chaque machine. Un prix de machine bas est moins utile si vous avez besoin d’un outillage supplémentaire étendu pour fabriquer vos produits principaux.

Choisissez un frein à tôle magnétique lorsque

Un frein magnétique est généralement l’option la plus efficace lorsque vous travaillez principalement avec des tôles légères et des formes complexes.

Cela devient particulièrement utile si les boîtes, plateaux, canaux, armoires, boîtiers et composants personnalisés font normalement partie de votre charge de travail. Si les côtés précédemment formés gênent souvent l"outillage conventionnel, le système de barre de serrage amovible peut rendre le processus beaucoup plus facile.

Il convient également aux ateliers où la conception des pièces change régulièrement et où la flexibilité de la configuration compte plus qu"une force de formage très élevée.

Choisissez une presse plieuse quand

Une presse plieuse est plus judicieuse lorsque le travail exige une plus grande force, des pliages plus longs, une géométrie de pliage plus contrôlée ou une répétabilité plus élevée.

Il est particulièrement utile pour les matériaux plus épais et les environnements de production où les mêmes composants sont fabriqués de manière répétée.

Si le positionnement programmable, le contrôle CNC et une large gamme de poinçons et de matrices permettaient de gagner un temps de production significatif, la complexité supplémentaire d"une presse plieuse devient beaucoup plus facile à justifier.

Conclusion

Choisir entre une presse à tôle magnétique et une presse plieuse est beaucoup plus facile lorsqu"on commence par la pièce finie.

Si votre plus gros problème consiste à déplacer des outils autour de composants de tôles lumineuses profonds, fermés ou qui changent fréquemment, un frein magnétique peut vous offrir beaucoup plus de liberté.

Si vos principales préoccupations concernent des matériaux plus épais, des courbures longues, une géométrie étroitement contrôlée ou de grandes quantités de pièces répétées, une presse plieuse est généralement la solution la plus adaptée.

Aucune des deux machines n’est meilleure dans toutes les situations. La meilleure machine est celle qui gère votre matériau, vos dimensions, la géométrie de vos pièces et votre modèle de production avec le moins de difficultés inutiles.

Si vous comparez des équipements de pliage pour une pièce spécifique, contactez BMS afin que les exigences de votre machine et de vos outils puissent être adaptées à votre travail.

Questions fréquemment posées

Quelle est la principale différence entre un frein magnétique et une presse plieuse ?

Un frein magnétique maintient la tôle grâce à un électro-aimant et forme le pli à l"aide d"un vantail de pliage. Une presse plieuse utilise un poinçon et une matrice motorisés pour former le métal. Les freins magnétiques vous offrent plus de dégagement autour des pièces complexes en tôle légère, tandis que les presses plieuses offrent plus de force et un meilleur contrôle de l"outillage.

Un frein en tôle magnétique peut-il plier de l"acier épais ?

Les freins magnétiques sont principalement destinés au travail de la tôlerie. L"épaisseur exacte de l"acier qu"ils peuvent plier dépend de la machine et de la longueur du pli. Si l"acier ou les tôles épaisses font régulièrement partie de votre charge de travail, une presse plieuse offrira généralement une capacité plus appropriée.

Peut-on fabriquer des boîtes avec une presse plieuse ?

Oui. Les presses plieuses peuvent fabriquer des boîtes à l"aide d"outils segmentés, de poinçons à col de cygne et d"autres poinçons et matrices appropriés. Les boîtes profondes peuvent nécessiter un outillage et un séquencement de pliage plus soignés, car les côtés précédemment formés peuvent interférer avec la machine.

Un frein magnétique est-il plus précis qu"une presse plieuse ?

Pas généralement. Les deux peuvent produire des pièces précises lorsqu’ils sont correctement configurés. Un frein magnétique peut offrir une bonne répétabilité pour les petits lots, tandis que les presses plieuses CNC offrent un positionnement et un contrôle plus avancés pour les productions répétitives.

Ai-je besoin d’un frein magnétique si je possède déjà une presse plieuse ?

Pas forcément, mais les deux peuvent se compléter. Une presse plieuse peut gérer vos travaux plus lourds, plus longs et plus répétitifs, tandis qu"un frein magnétique peut faciliter la fabrication de pièces en tôle légère encombrantes lorsque l"outillage de la presse plieuse crée des problèmes de dégagement.
