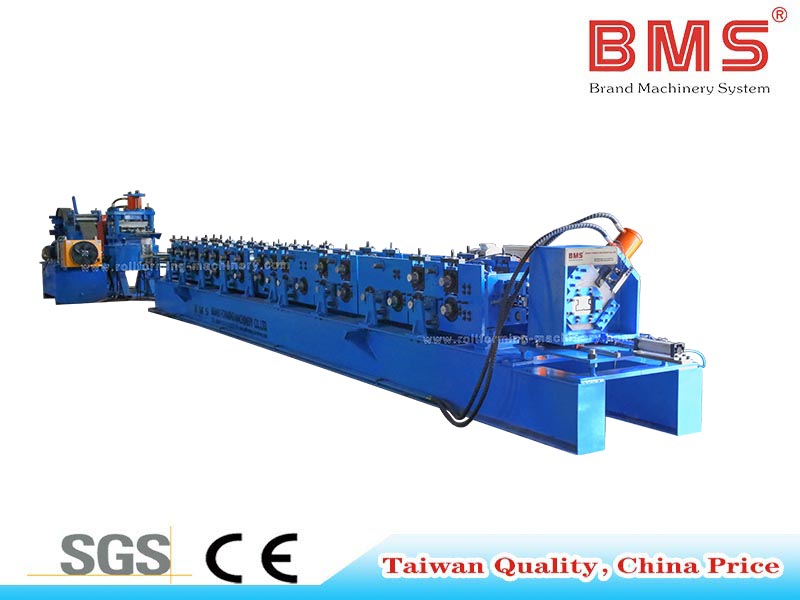

Machine de formage de rouleaux verticaux pour plusieurs profils

1 machine multi-profils pour économiser l'investissement, changement automatique pour améliorer l'efficacité du travail

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
BMS

Détails rapides

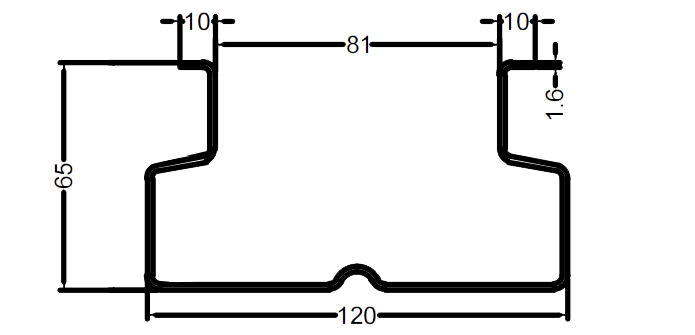

Profil

Non.	Paramètres principaux		Paramètres du broyeur à rouleaux
1.	Épaisseur de matériau	1,6-2,5 mm	Stations de formage	18 étapes
2.	Largeur d'alimentation	D'après le dessin	Cadre du corps	H450
3.	Matériel de candidature	Galvfeuille anisée/ Tôle laminée à froid/tôle laminée à chaud	Épaisseur de la paroi latérale	25mm
4.	Norme électrique	415V/50Hz/3Ph	Arbre Diamètre	Acier 45#, φ80/65 mm
5.	Hydraulique Diamètre du dérouleur	5T-600mm	Puissance du moteur principal	15 kW
6.	Limite d'élasticité	G350-400Mpa	Boulons à vis	Année 8.8
7.	Vitesse de formage	6-8 m/min	Largeur efficace	Comme conception du client
8.	Système de contrôle	Système de contrôle PLC	Rouleau	Acier Gcr15, HRC58-62
9.	Moteur hydraulique	11KW	Couleur de la machine	Bleu + Noir + Orange
dix.	Matériel de test	BMS fournira la taille du matériel d'alimentation acheter cela 2 semaines avant les tests de la machine

Flux de travail

Dérouleur (5 tonnes) → Guide de nivellement/alimentation/dispositif de poinçonnage → Laminoir principal de formage → Dispositif de post-coupe hydraulique → Rack de sortie*2 → Système de contrôle PLC → Station hydraulique

Affichage des composants de la machine

Coupe-poste

Bobine d'acier non alimentée, contrôlée manuellement à l'intérieur retrait et arrêt de l'alésage.

Largeur d'alimentation maximale : 1000mm,

plage d'identification de bobine 508 mm ± 30 mm.

Capacité: Max.5 tonnes

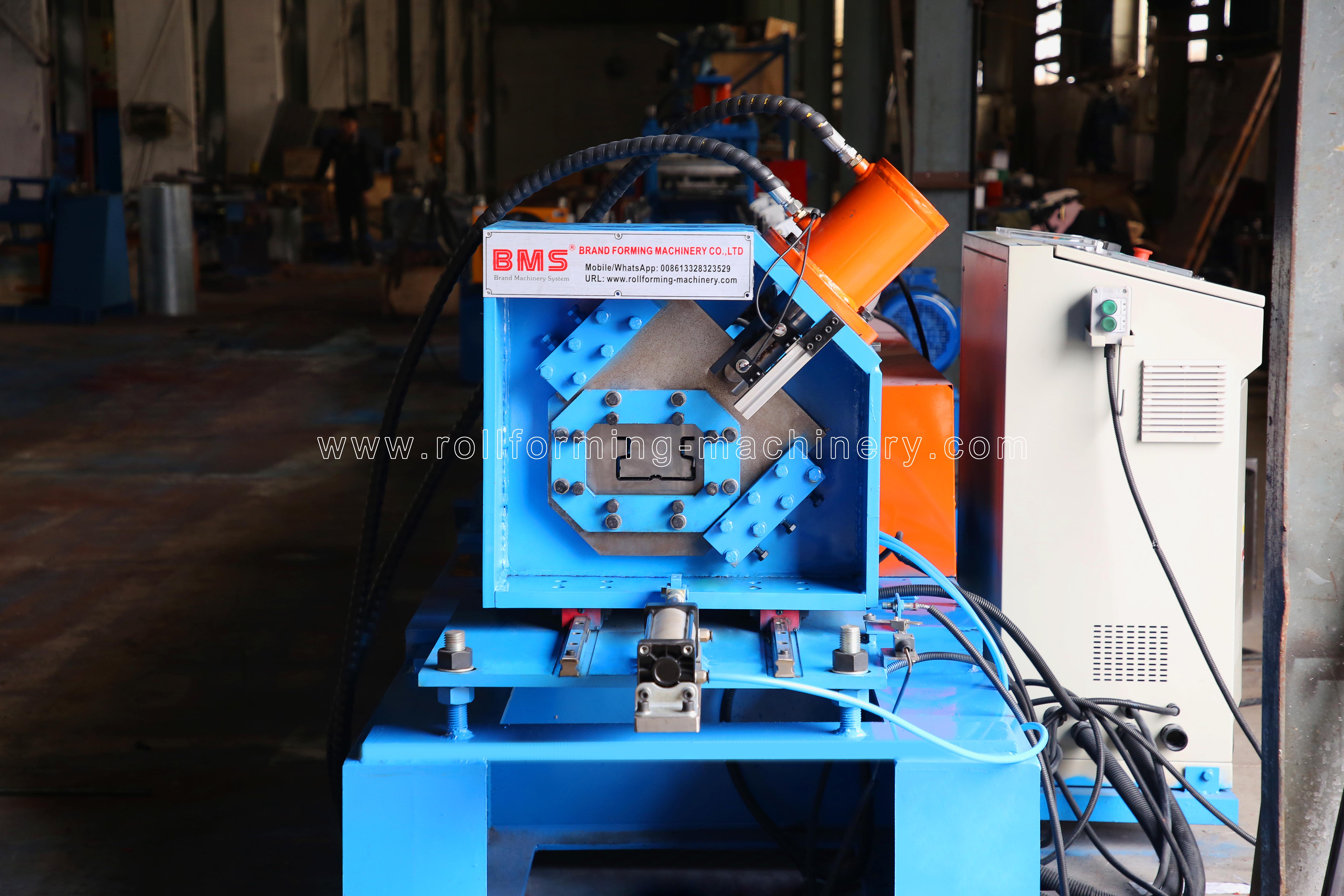

Postez à couper, arrêtez de couper, type de lame de coupe en deux pièces, pas de suppression.
Moteur hydraulique:11KW ;Pression de coupe : 0-16 Mpa ;

Temps de coupe : 2s.
Matériau de l'outil de coupe : Cr12MoV(= SKD11 avec au moins un million de fois la durée de vie de coupe), traitement thermique au degré HRC58-62.
La puissance de coupe est fournie par la station hydraulique du moteur principal.

016A5294

Dérouleur

Dispositif d'alimentation servo

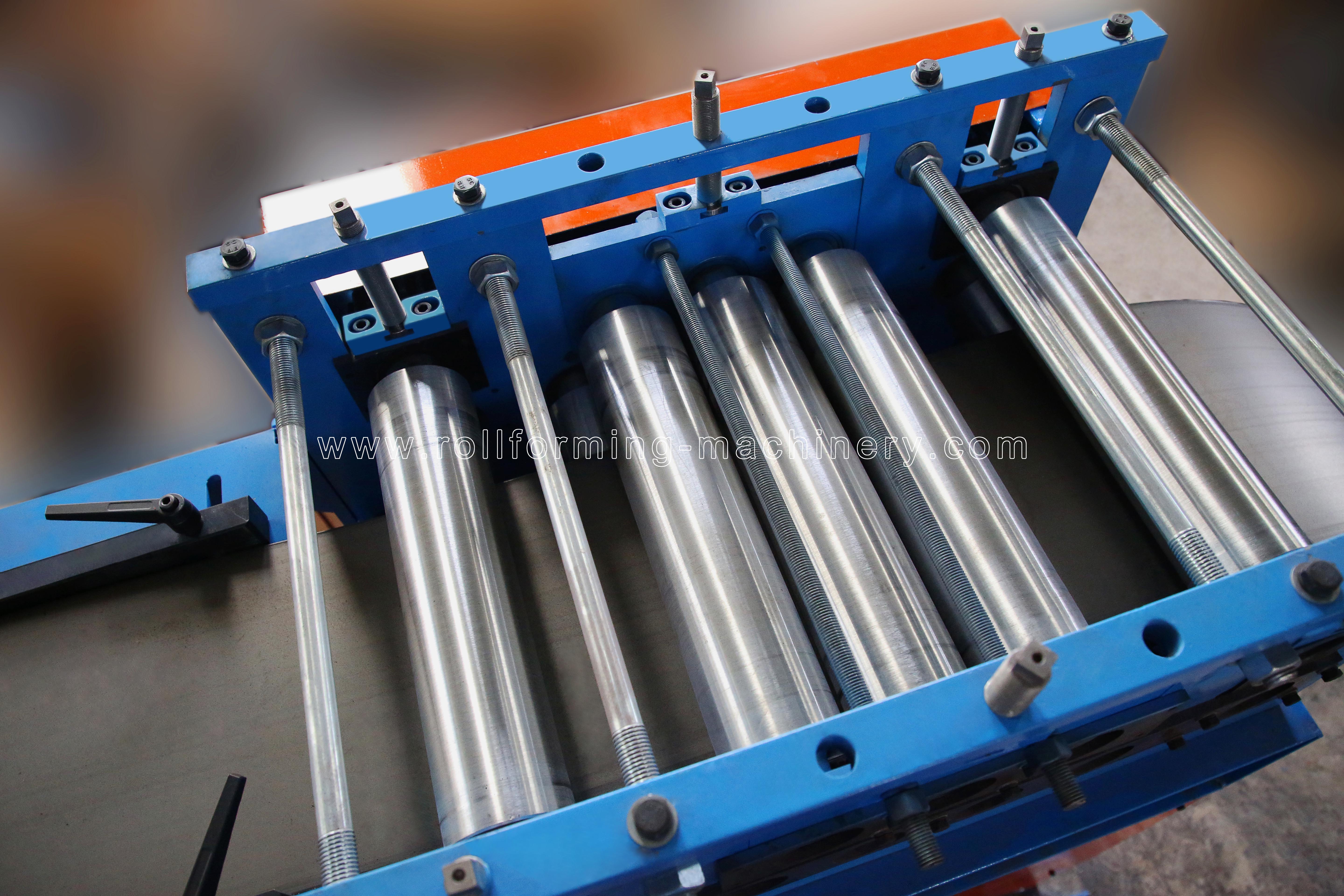

En haut trois vers le bas quatre dispositif de nivellement à sept arbres au total Avec guide de matériau d'alimentation, châssis en H450 taper l'acier par soudage.Épaisseur des parois latérales :Q235 t25mm.Arbres fabriqués à partir de Acier 45#, usiné avec précision.Puissance du moteur:2,2 kW

63 tonnes Poinçonneuse HAUTE VITESSE avant le profilage, équipée d'un ensemble de modèles de poinçonnage. Poinçonneuse quatre côtés avec couvercle de sécurité et un côté avec ouverture de la porte. Par contrôle du système PLC.

016A5302
