Machine de formage de rouleaux pour Omega

Spécification de

Rouleau formant la machine pourProfil OMEGA

Ⅰ. Dessin de profil

Radios internes de la plaque tournante: 3mm

Ⅱ. Matériel:

Épaisseur de matériau: 1,5 ~ 3.0mm

Matériau applicable:S320GD et S350GD Bobines en acier galvanisées

Ⅲ.Machine Composants

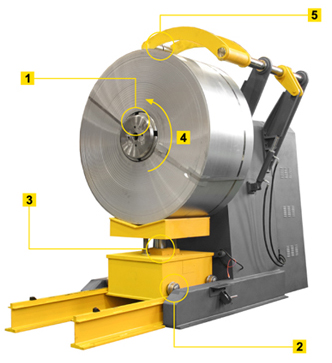

1) Decoileur hydraulique:un set 10 tonnes

Système hydraulique Développer le trou intérieur de la bobine,Pompe Moteur: 3kw

Inverseur de fréquence pour réguler la vitesse de rotation,Moteur: 7.5kw

Avec armoire de commande électrique, motorisé,

Max. Largeur d'alimentation: 640mm, plage d'identification de bobine: 510 +/- 30 mm.

Capacité maximale: 10TTON, avec bras de maintien hydraulique, voiture de chargement hydraulique avec déplacement. Longueur de garde-corps de chariot de bobine.3000mm

Voiture de bobine: AVANCE / ARRIÈRE Course de bobine de voiture max 3000mm

2) Moulin à roulement à froid:

une. Avec Guide de matériau d'alimentation et dispositif de nivellement, avec 7 rouleaux de redressement (en hausse de 3 rouleaux à rouleaux), Diamètre de l'arbre de redressement =ф95mm, précision usinée

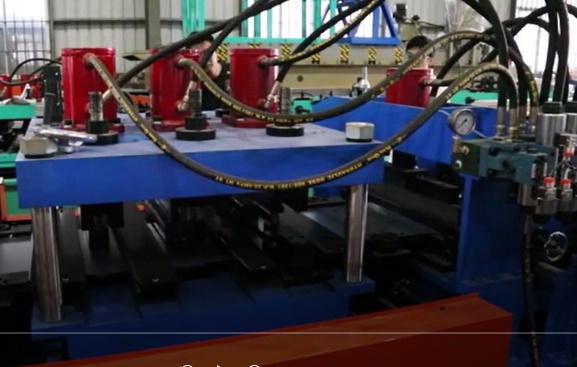

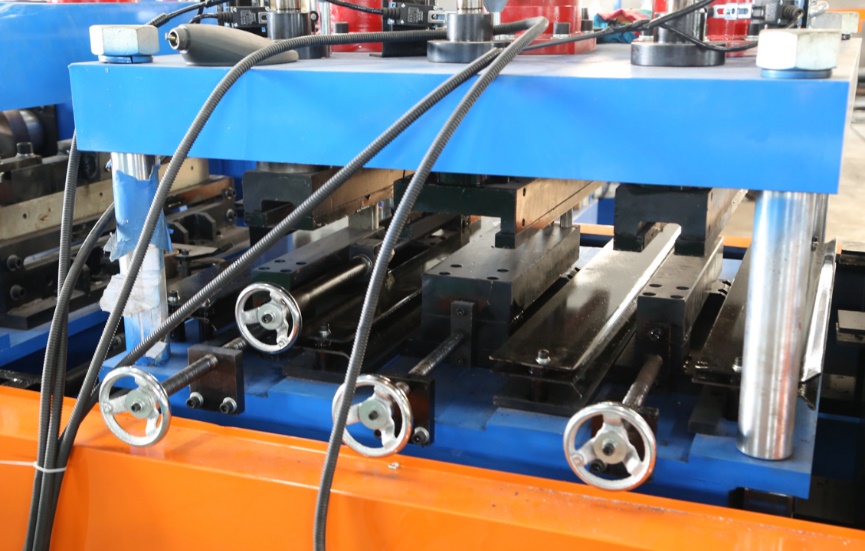

b. Système de pré-poinçonnage de trou de trou de trois cylindres:

Avec capacité pour 2 trous de 30x20 dans chaque presse,

Réglage manuel de la distance entre les trous (trersversal)

Distance longitudinale entre les trous programmables dans la ligne de formage de rouleau.

Pointes de poinçonnage Matériau:CR12MOV (= acier D2)

Système de pré-coupure hydraulique à cylindre unique:

Dispositif de séchage hydraulique,

Matériel d'outil de coupe:CR12MOV (= acier D2), Traitement thermique

Moteur hydraulique: 11kw (marque de Chine)

c. cadre corporel fabriqué à partir de450 # htype acier par soudure;

Patin à roulettesfabriqué à partir deOutillage en acier CR12 (= acier D3), précision usinée, traitement thermique;

Arbres fabriqués à partir de 45 #, diamètre des arbres =ф90mm / ф75mm, précision usinée

Conduite de la boîte de vitesses,En 24 étapesformer

Moteur principal =22KW * 2 Moteur normal (non servo moteur)

Changement de taille Moteur: 0,75 kW x 2pcs (avec la marque de Chine)

Formation de vitesse env. 8m / min Considérant 5 mètres de profils avec 3 arrêts pour la perforation et 1 pour la coupe

Conception de taille de changement rapide, chaque variation de taille en 5-10 minutes (pas besoin de changer de rouleaux ou d'entretoises comme une machine de style ancienne traditionnelle qui prend plus de 1 à 2 heures pour chaque variation de la taille de la production).

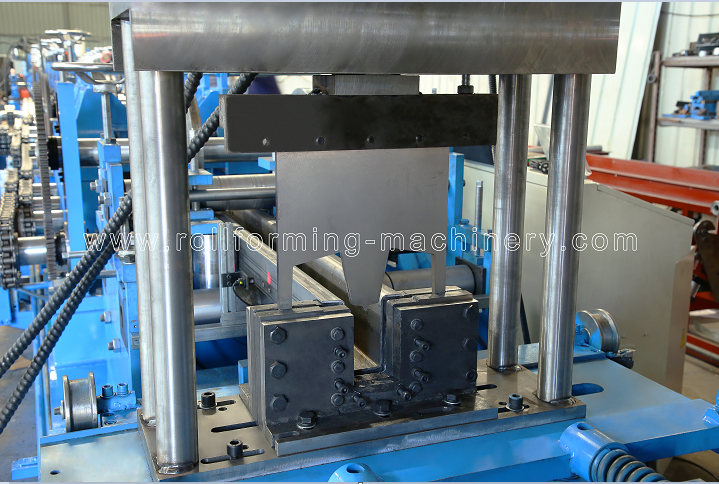

3)Universal brevetéDispositif de coupe de poteau hydraulique:

Post hydraulique coupé, arrêtez-vous de couper, avec une coupe d'ébauche;

Post-Cutter and Pre-Cutter utilisé le même moteur hydraulique

Type de 3 lame,Réglage pour une taille différente

Matériel d'outil de coupe:CR12MOV (= acier D2), Traitement thermique

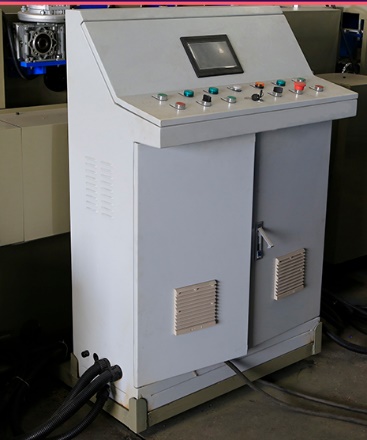

4) Système de contrôle PLC

Contrôler la quantité, la longueur de coupe automatiquement

Combiné avec: PLC, onduleur, écran tactile (langue anglaise et chinoise), encodeur, etc.

PLC: Marque Siemens

Inverter: marque Schneider Electric Marque

Écran tactile: marque Siemens

Encodeur: Marque Omron (Japon)

Tolérance coupée à longueur≤ ± 1 mm

Tension de contrôle 24v

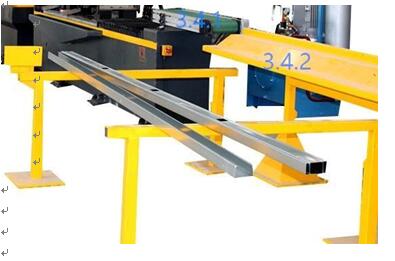

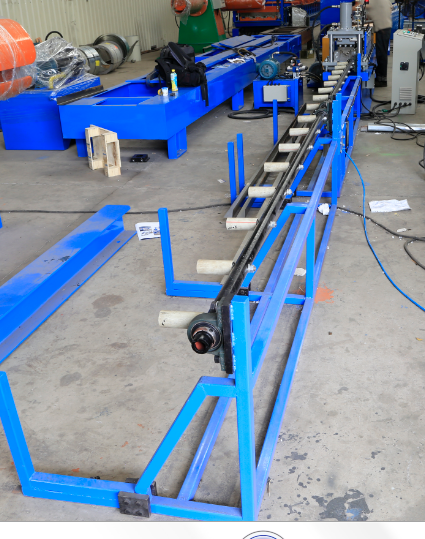

5) Rack de sortie:

Table de déchargement automatique de 6 mètres,La source d'air sera fournie par l'acheteur

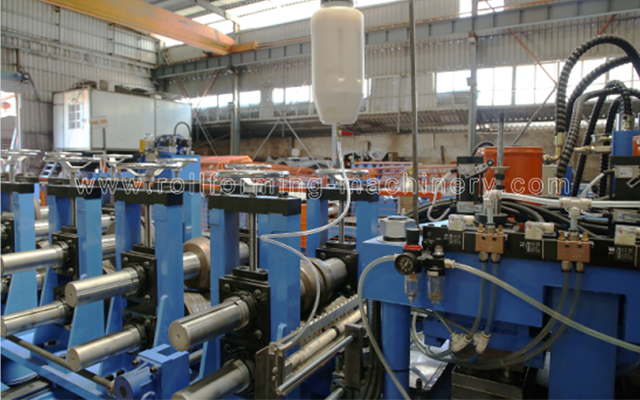

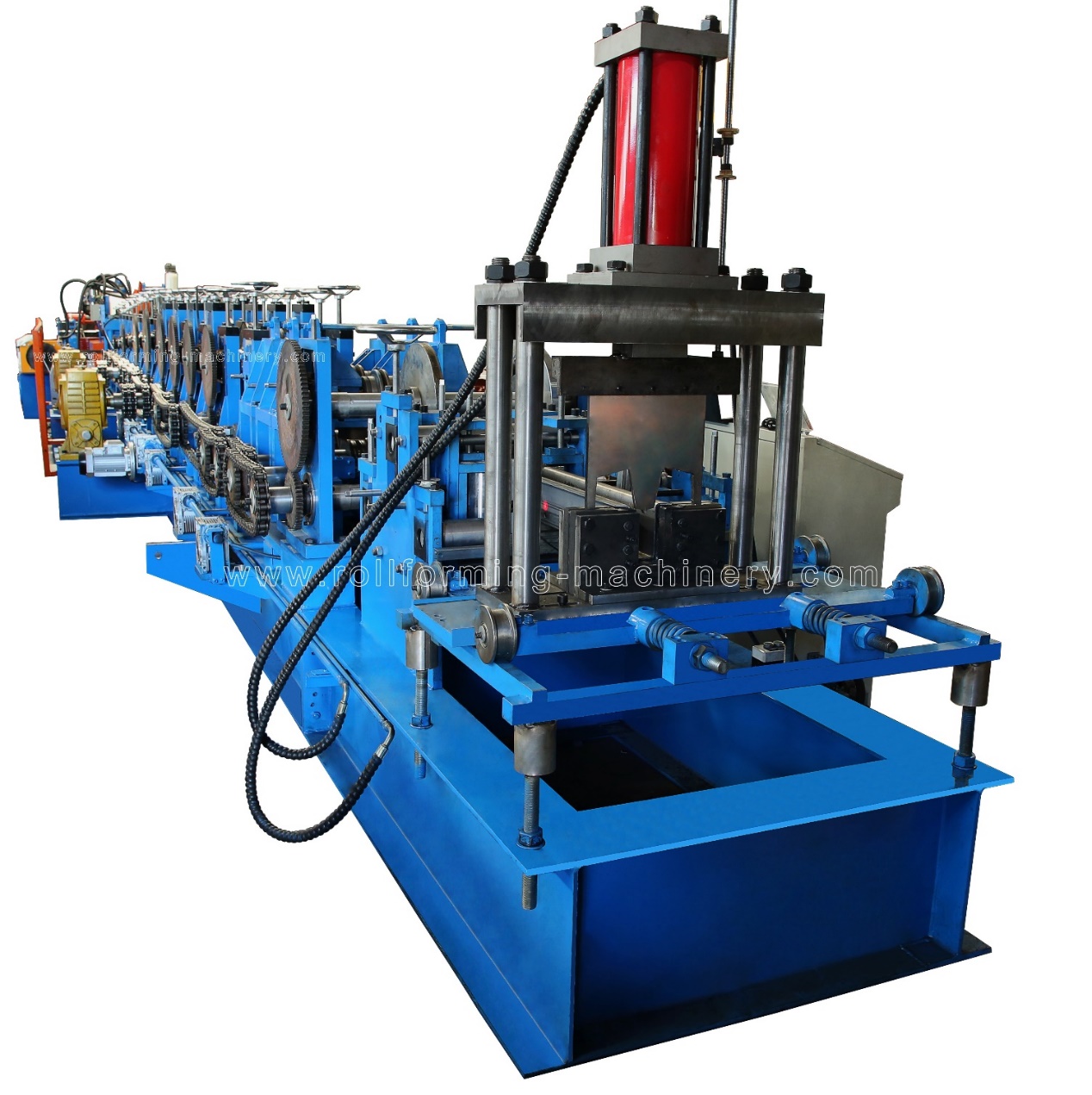

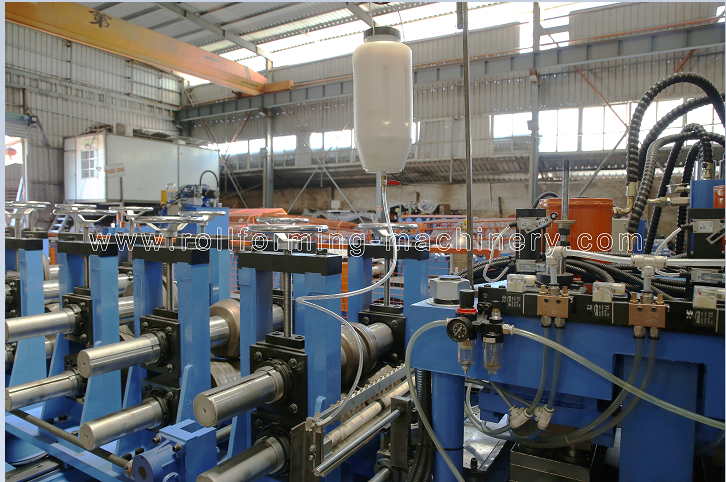

Ⅳ. Image de la machine (juste pour référence)
