Ligne de formage de rouleaux de profil de volet roulant D63 pour l'Italie

Partager sur:

Ligne de formage de rouleaux de profil de volet roulant D63 pour l'Italie

Ventes chaudes en Italie

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
YX18.5-8
Marque de produit:
BMS

Profil

TD688K(TUUW9P`WK5%%A

Description du produit

Matériel	Matériel applicable	Bobine d'aluminium
	Épaisseur de matériau	0,3-0,4 mm
	Avec limite d'élasticité	186-198MPa
Bobine	Largeur d'alimentation	Environ 72mm
	Plage d'identification de bobine	508 mm ± 30 mm
	Capacité	Max.0,5 tonne.
Machine	Châssis de base	Acier de type H350 par soudure.
	Épaisseur des parois latérales	Structure indépendante européenne
	Matériau du rouleau	Acier Cr12, usiné avec précision, revêtement chromé dur
	Station à rouleaux	22 étapes pour former
	Diamètre de l'arbre	ф55mm, traitement haute fréquence
Coupeur	Dureté	Traitement thermique au degré HRC58-62
Coupeur	Tolérance de coupe	≤ ± 1 mm
Pouvoir	Voie de conduite	Transmission à engrenages/pignons
	Moteur principal	5,5 * 2KW, contrôle de vitesse de fréquence
	Moteur de pompe pour coupeur	1,5KW
Système de contrôle PLC	Onduleur	Siemens / DELTA
	Écran tactile	Siemens/WEINVIEW
	Encodeur	KOYO (marque japonaise) ou OMRON (marque japonaise)
	Tension de contrôle	24V

Caractéristiques

1) La conception taïwanaise garantit que les lattes formées peuvent être dépassé fermement et ce n'est pas facile de s'effondrer et de se déformer

2) Découpe de scie volante commandée par servomoteur et poinçonnage volant hydraulique pour une efficacité de production élevée.

3) Il existe diverses fonctionnalités telles qu'un contrôle moteur insuffisant et un éclairage de tour à LED pour permettre à un seul opérateur de gérer plusieurs machines.

4) Équipé de l'interface Industrie 4.0, il existe également plusieurs modes de production et paramètres de mémoire disponibles pour configurer plusieurs tâches.

Flux de travail

Dérouleur hydraulique → Dispositif de guidage d'alimentation → Système de formage de rouleaux → Poinçonnage volant hydraulique → Coupe de scie volante servocommandée → Rack de sortie

Technique spécificationns

1) 0.5T Dérouleur hydraulique : un ensemble

Retrait et arrêt intérieurs d'alésage de bobine en acier de contrôle hydraulique

Alimentation automatique et dispositif d'arrêt automatique

Largeur d'alimentation maximale : 500 mm

Plage d'identification de bobine :508+/-30mm

Capacité:Max.0,5 tonnes

016A5839

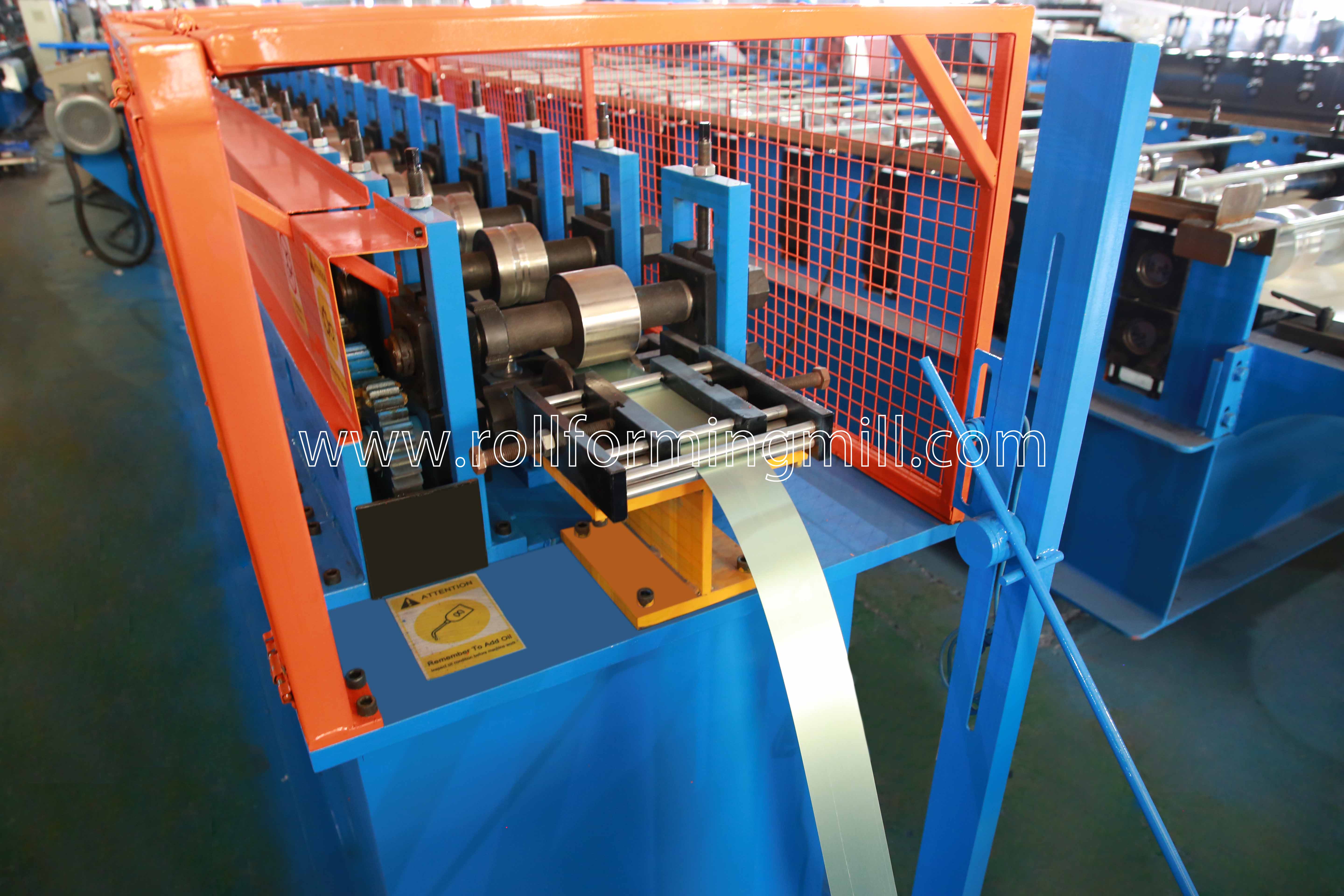

2) Dispositif de guidage d'alimentation

Un dispositif de guidage gauche et droit à l'entrée principale de la machine.Pendant le travail, les matières premières des deux côtés de la plaque entrent dans la machine par la gauche et la droite dispositif de guidage, fabrique les matières premières et le système de formage pour maintenir la position correcte.La position de guidage peut être ajustée par le mécanisme à vis manuel, et la gauche et la droite peuvent être ajustées indépendamment.

016A5964

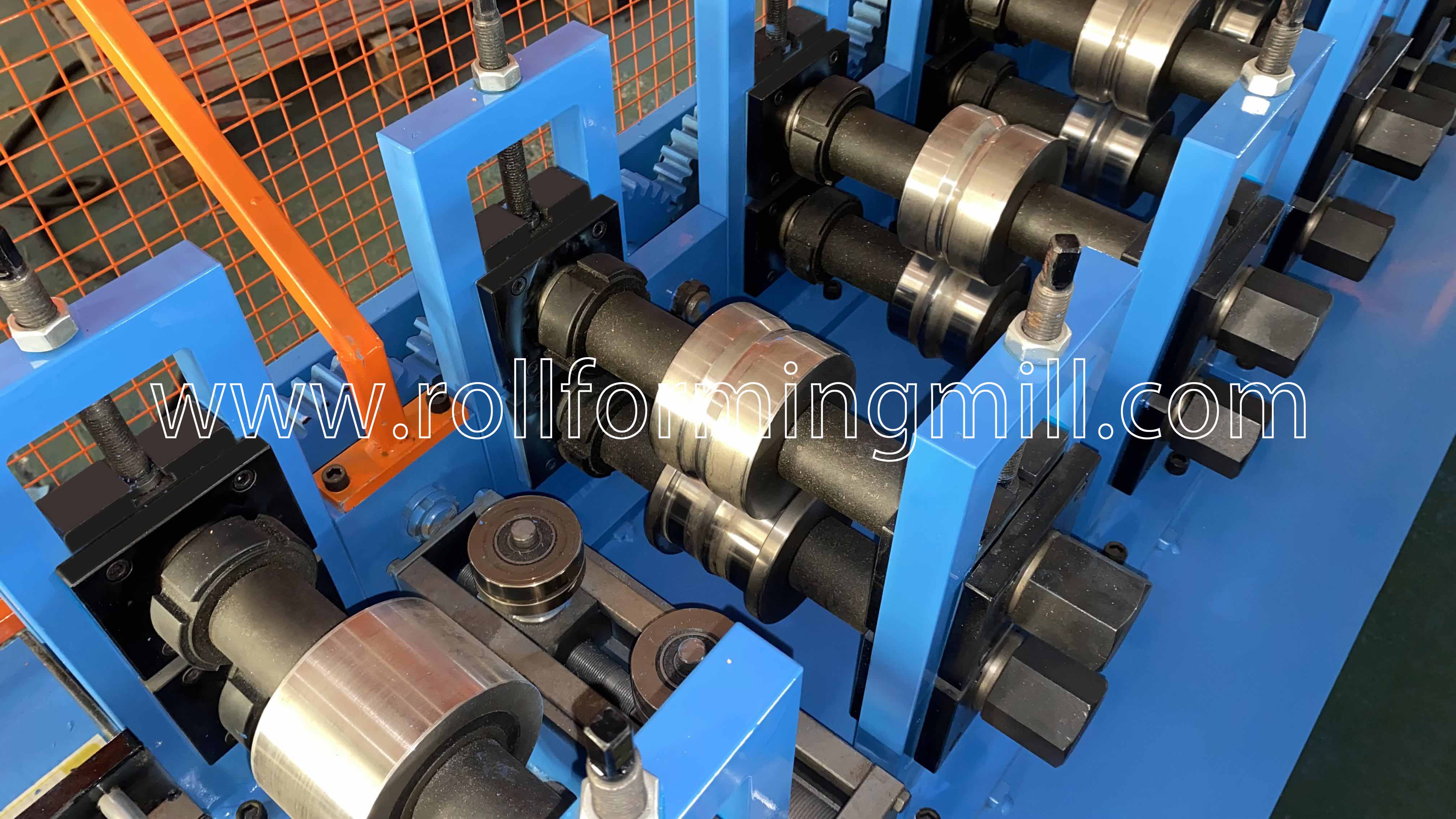

3) Machine principale

Rouleaux fabriqués à partir de Acier Cr12, usiné avec précision, revêtement chromé dur

Arbres fabriqués en acier 45 #, trempe et revenu, chrome dur

Vitesse de formage réelle :15-20 m/min (y compris le poinçonnage et la découpe)

2023_03_04_11_30_IMG_7338

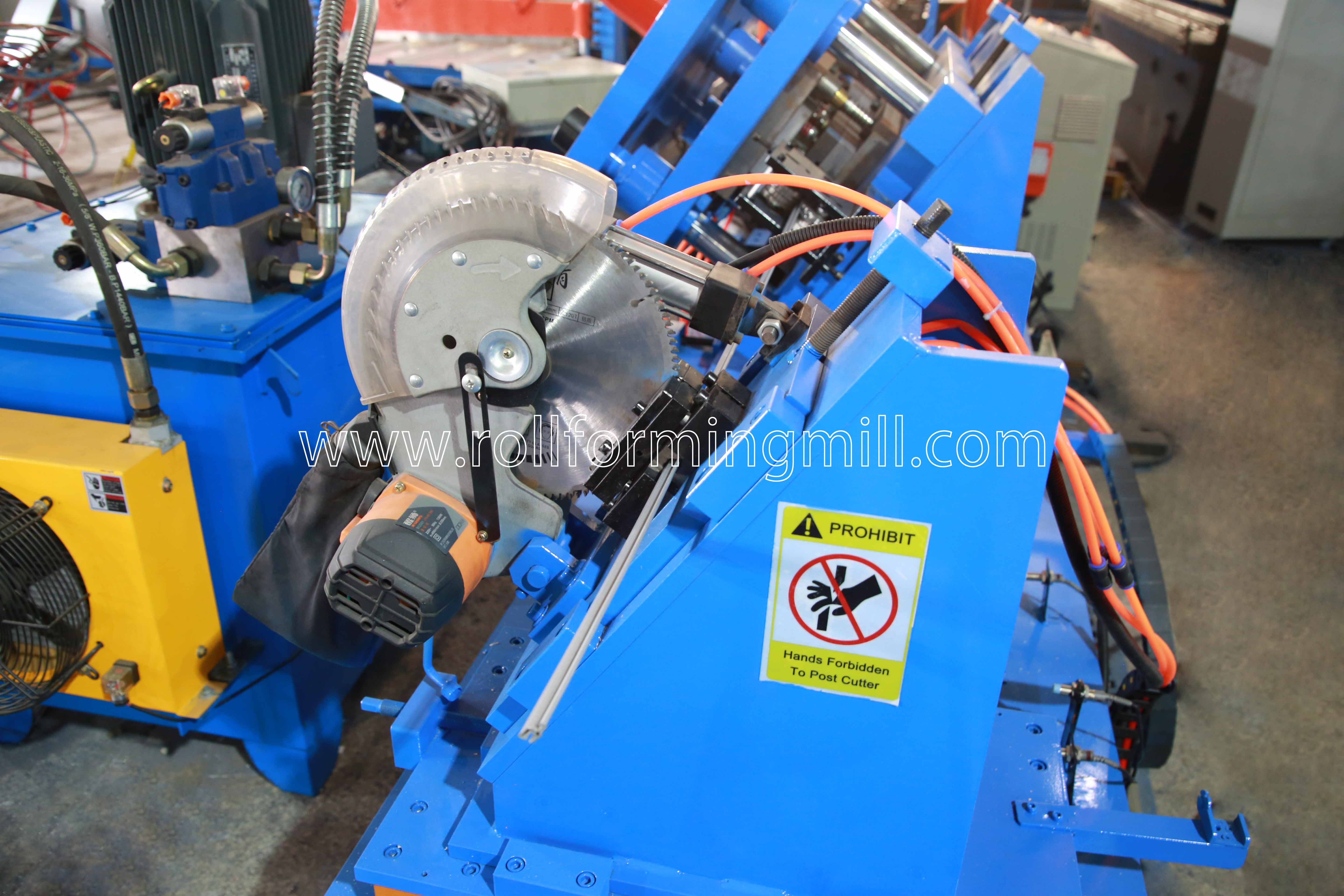

4) Coupe de scie volante servocommandée

Matériau de l'outil de coupe :Cr12MoV (= acier SKD11),Traitement thermique à HRC58-62

016A5938

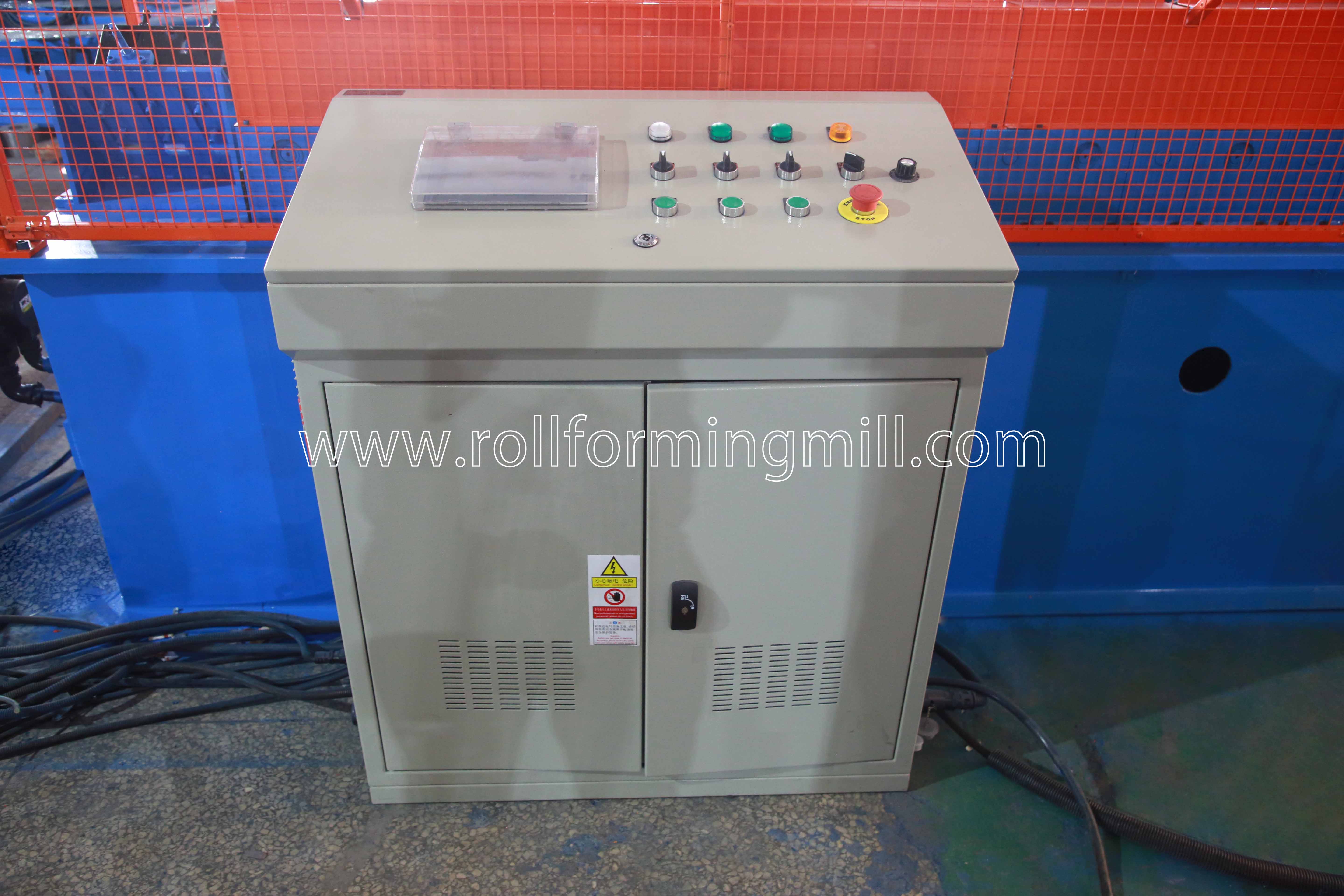

5) Système de contrôle PLC

Contrôlez automatiquement la quantité et la longueur de coupe.

Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.
Il peut terminer la production automatiquement.
Combiné avec : PLC, onduleur, écran tactile, encodeur, etc.

016A5905

6) Quitter le rack:Trois unités

20200316171137_19269

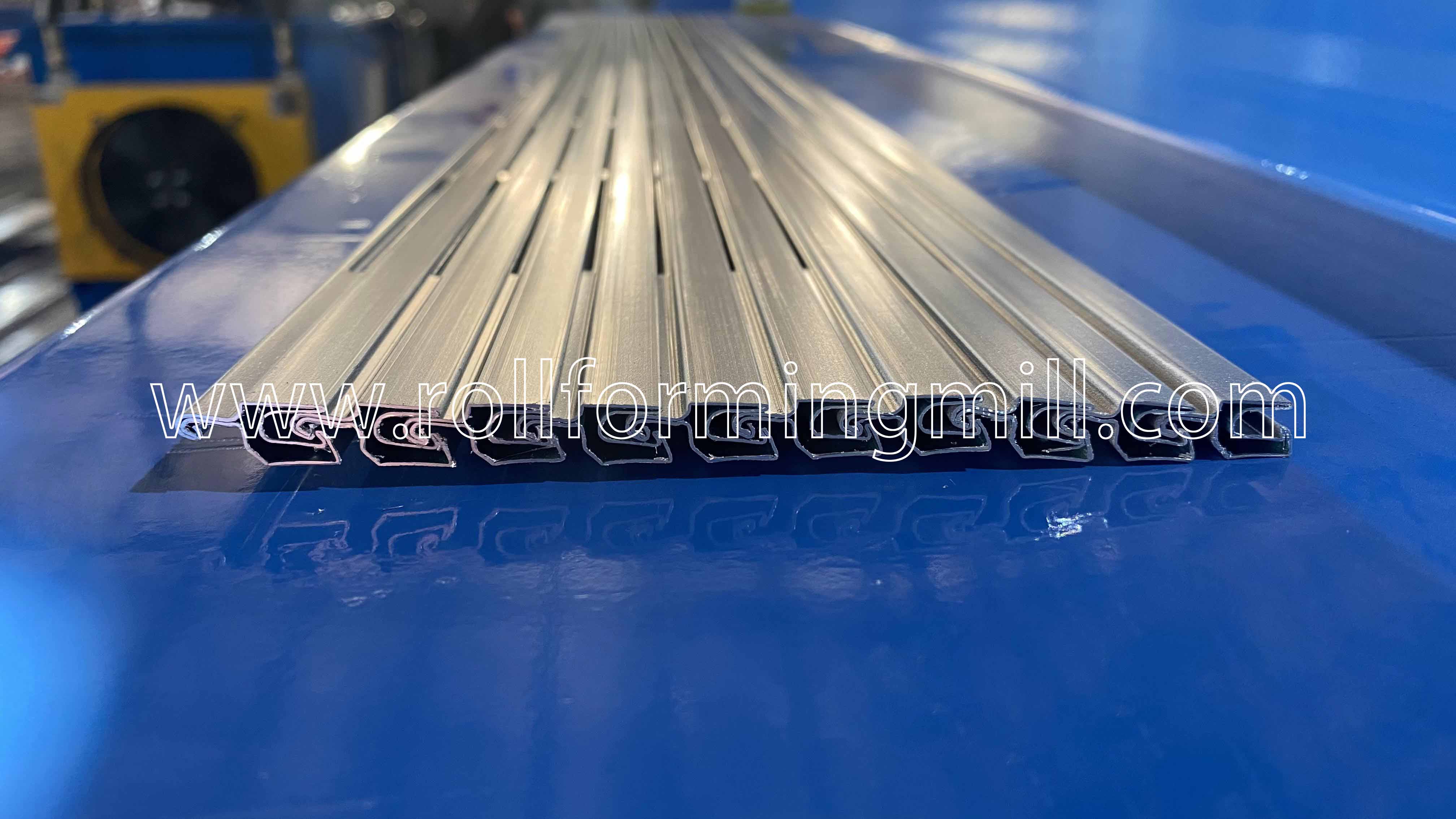

7) Exposition de produits

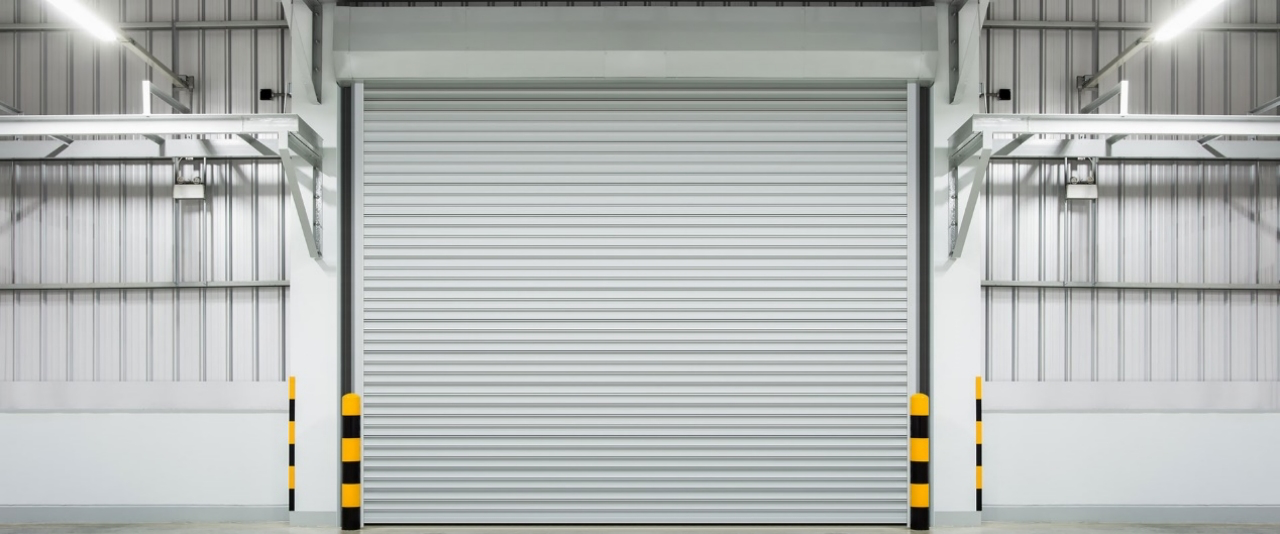

Dossier de candidature

7dc6ce9cf46d229c47761eeda520f672

Emballage et expédition

Méthode d'emballage:Le corps principal de la machine est nu et recouvert d'un film plastique (pour protéger de la poussière et de la corrosion),chargé dans un conteneur et fixé de manière stable dans un conteneur adapté par une corde en acier et un verrou, adapté au transport longue distance.

20190812102601_56964

Service après-vente

1. Le la garantie est 24 mois après que le client ait reçu la machine.
Dans les 24 mois, nous enverrons gratuitement les pièces de rechange au client.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les travailleurs dans les usines des clients avec coût supplémentaire.
